多腔咖啡搅拌勺注塑成型模具结构

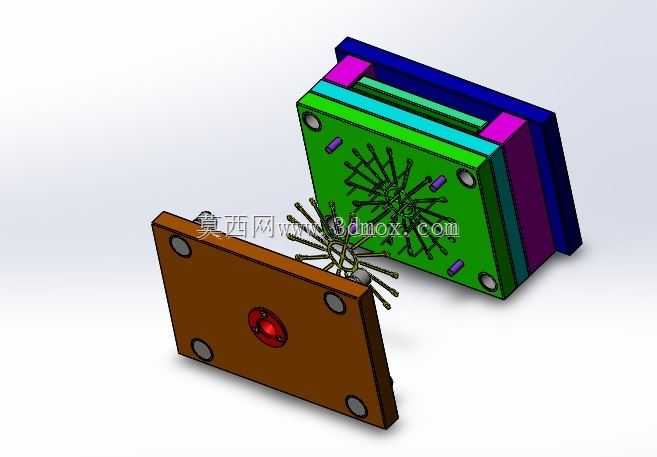

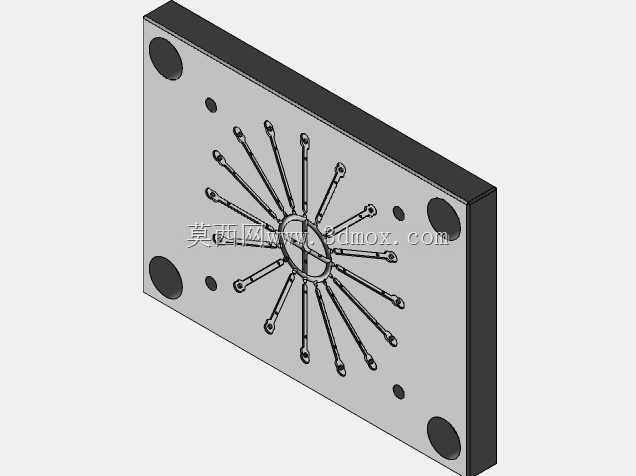

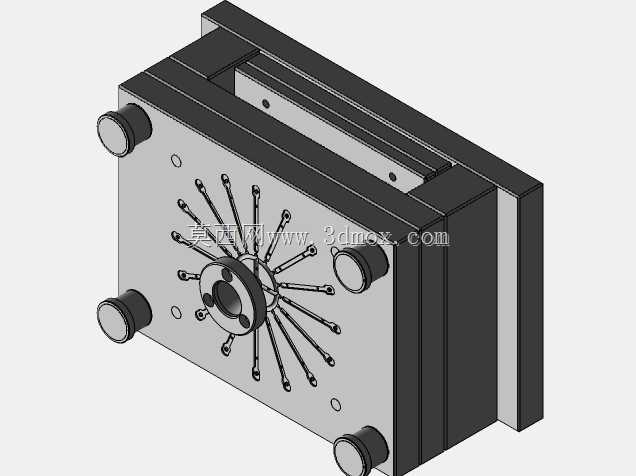

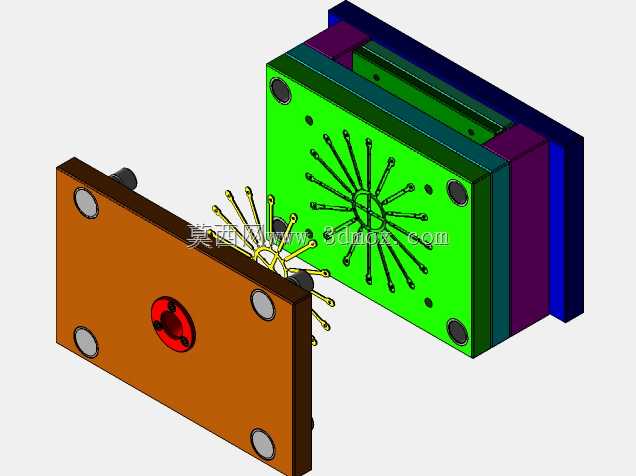

　　这套结构围绕细长柄咖啡搅拌勺的批量注塑成型展开，核心难点不在单件勺体造型，而在多腔填充平衡、细长杆件翘曲控制以及模具开合顺序的稳定性。画面中可以看到定模侧绿色模板上呈放射状布置的型腔与流道，多个勺形型腔围绕中心进料区域展开，熔融塑料由主流道进入后，经分流道向各型腔分配。放射布局的优势在于各型腔到中心进料点的流程长度接近，便于控制充填时间差；但细长勺柄截面小、流长比大，若流道截面、浇口尺寸或冷却节奏处理不当，容易出现末端缺胶、柄部弯曲、脱模拉伤等问题。

　　从模具用途看，该类模具服务于餐饮耗材、一次性塑料用具和小型日用品生产场景。咖啡搅拌勺虽然结构简单，但产量大、节拍要求高，单腔模具无法满足经济性，因此采用多腔排布。模具设计时需要同时兼顾成型效率和零件一致性：型腔数量增加会提高锁模力需求，也会放大浇注系统不平衡的影响；型腔数量过少则降低设备利用率。图中模板上的放射状流道并非单纯为了视觉排布，而是结合勺柄细长、勺头局部料厚略大的特点，使物料在进入各型腔前保持相近的压力损失和温度状态。

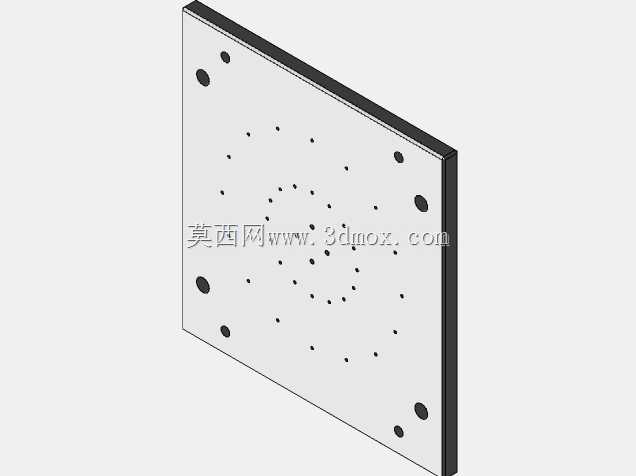

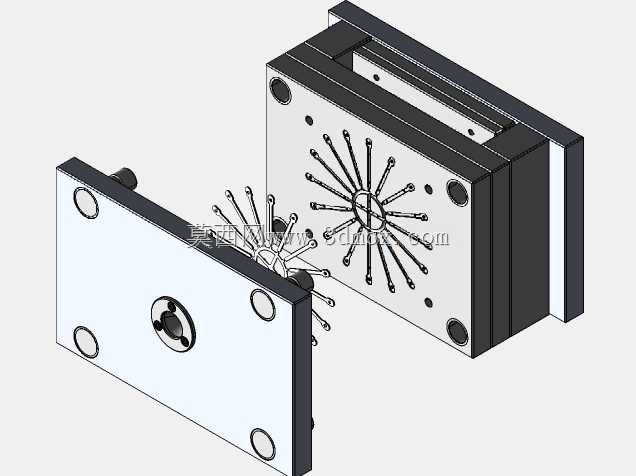

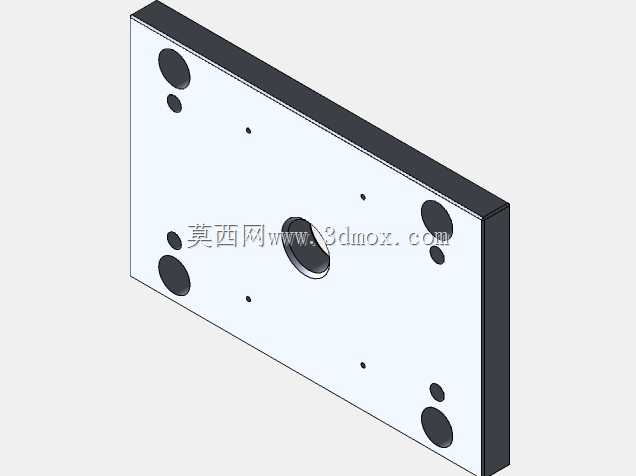

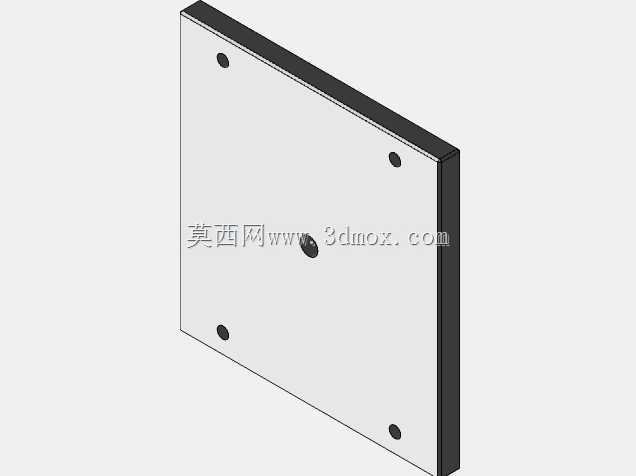

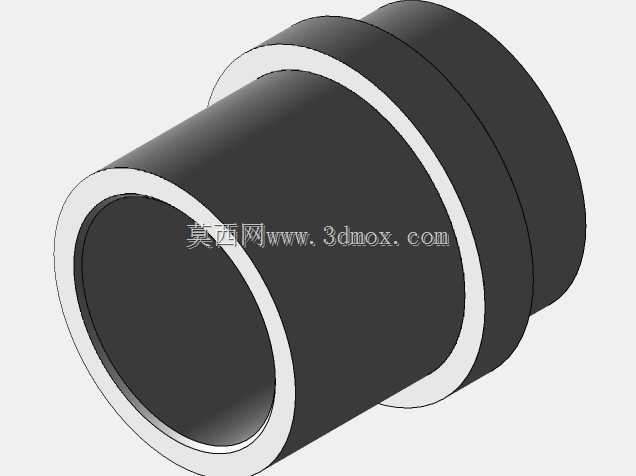

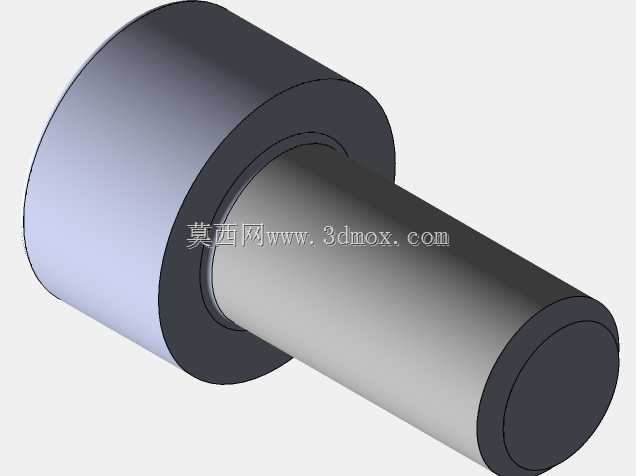

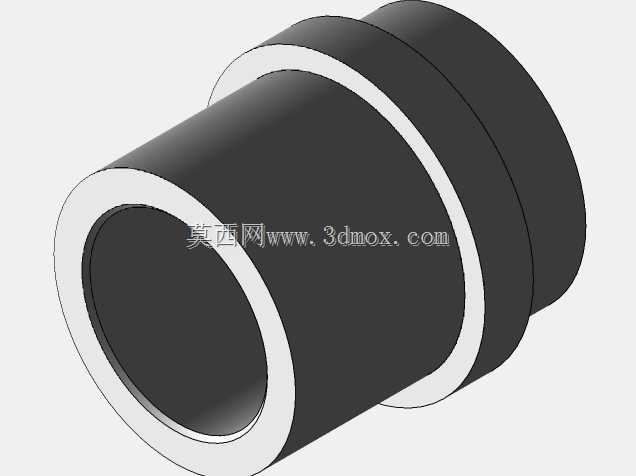

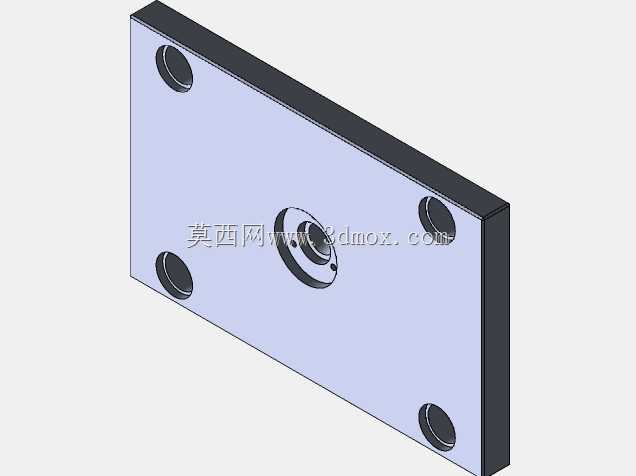

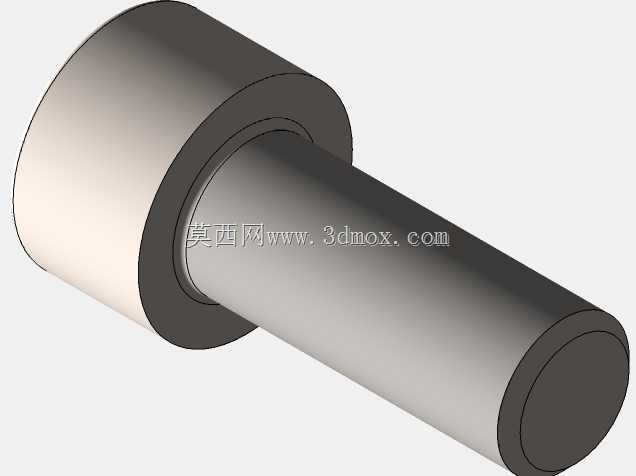

　　动定模分离状态展示了模具的主要板件层次。外侧橙色板件可理解为模具安装与承载侧，中心红色区域对应主流道及定位连接位置；后方多层彩色板件体现了模板、型腔板、支承与导向部分的叠层关系。实际建模时，模架长宽厚需要先围绕型腔投影范围确定，再补充导柱、回针、螺钉、定位圈、浇口套等标准件边界。型腔外缘到模板边壁应保留足够钢料厚度，以承受注射压力；冷却水路与型腔、螺钉孔、顶出孔之间也要留出安全距离，避免交叉干涉。

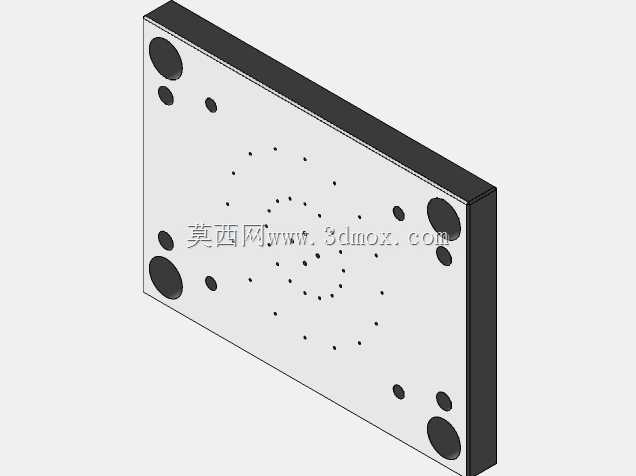

　　勺体属于薄壁长杆类零件，脱模方向应沿勺柄长度方向布置，避免侧向倒扣增加机构复杂度。型腔表面需沿开模方向保持合理脱模斜度，尤其是勺柄两侧和边缘位置，斜度过小会造成顶出阻力增大，斜度过大又会改变零件外观和尺寸。顶出布置不能只集中在勺头，否则细长柄部可能因受力不均而变形；较合理的思路是在料流末端、勺柄与流道凝料连接区域设置平衡顶出，使制品和流道在开模后同步脱落。

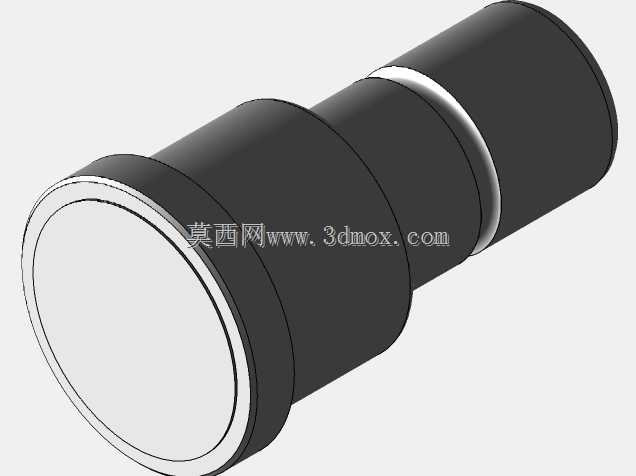

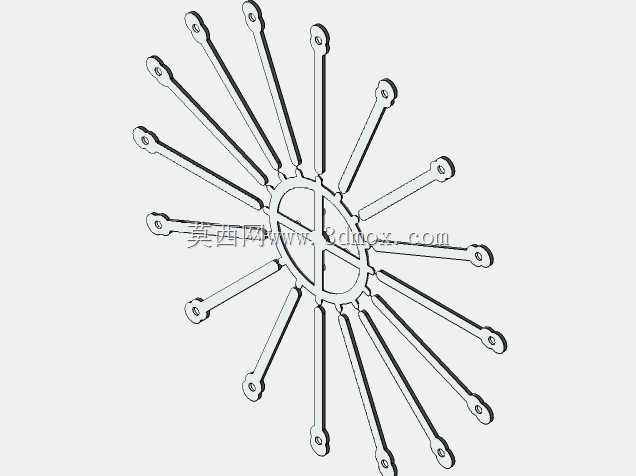

　　浇注系统是这套模具的重点。中心进料可缩短总体流程，分流道末端连接各小浇口，浇口位置宜选在制品较易填充且后续去除方便的区域。若采用点浇口，需要考虑三板模结构与流道凝料自动脱落；若采用侧浇口，则模具结构相对简单，但会在制品侧面留下浇口痕迹。图中放射状细杆元素既表现了多件勺体成型状态，也提示设计者必须关注流道凝料体积。多腔模的流道废料占比不可忽视，流道过粗会浪费材料并延长冷却时间，过细则压力损失大、充填困难。

　　冷却系统设计应尽量贴近型腔轮廓，并保证进出水回路均衡。勺头部位材料堆积相对多，冷却时间可能长于薄柄；柄部虽然冷却快，但如果两侧模温不一致，收缩差异会把长杆拉弯。工程建模阶段需要把水路、型腔、镶件、顶针和螺钉统一纳入干涉检查，尤其在模板较厚、腔位数较多时，微小的孔位冲突在二维图中不易发现，在三维剖切中才能暴露。

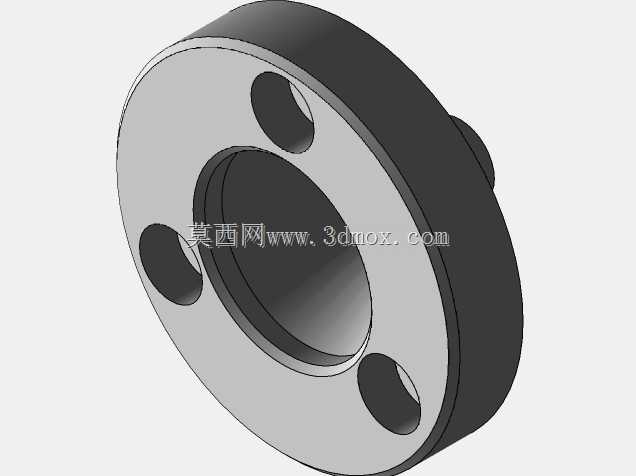

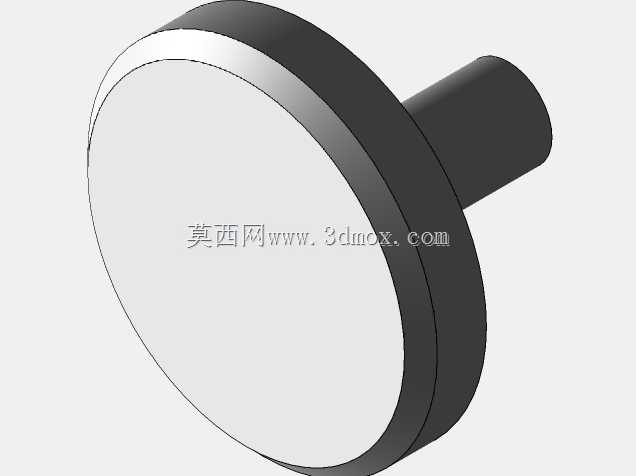

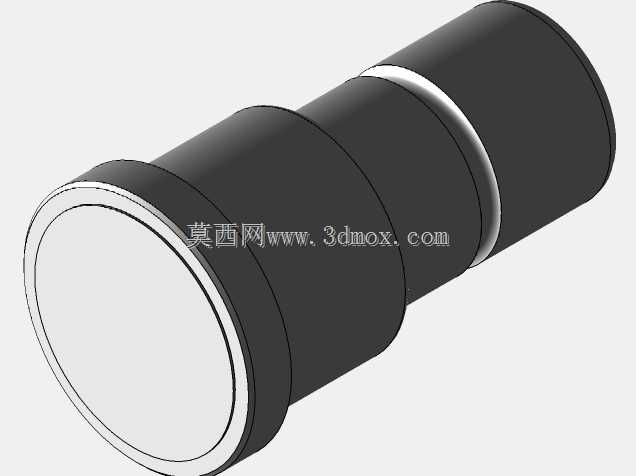

　　安装边界方面，模具外形尺寸必须匹配注塑机拉杆间距、最小模厚、最大开模行程和顶出行程。多腔模具加上流道后，投影面积决定锁模力估算；制品虽小，但型腔数量多、注射压力高，不能按单件投影面积简单判断。定位圈、浇口套、压板和顶棍孔位置也要按设备接口校核。整体结构表达适合用于多腔日用品注塑模的方案讨论、模架规划、浇注平衡分析以及教学演示。
