带固定耳面板式USB3.0延长转接端口

　　这类带双侧安装耳的USB端口转接件，在工业控制柜、台式机箱外置拓展、桌面设备前置接口改造以及小型检测仪器的通讯引出场景里使用频率很高。常规主板自带USB接口大多布置在机箱后侧，现场调试时插拔U盘、连接数据采集线、外接扫码枪或者编程调试手柄都需要探到设备背面操作，既容易碰乱周边接线，在机柜并排安装的场合甚至没有伸手空间，把端口通过延长线缆引到机柜面板、设备操作侧或者工装台边缘，就能把调试接口放到操作人员顺手的位置。

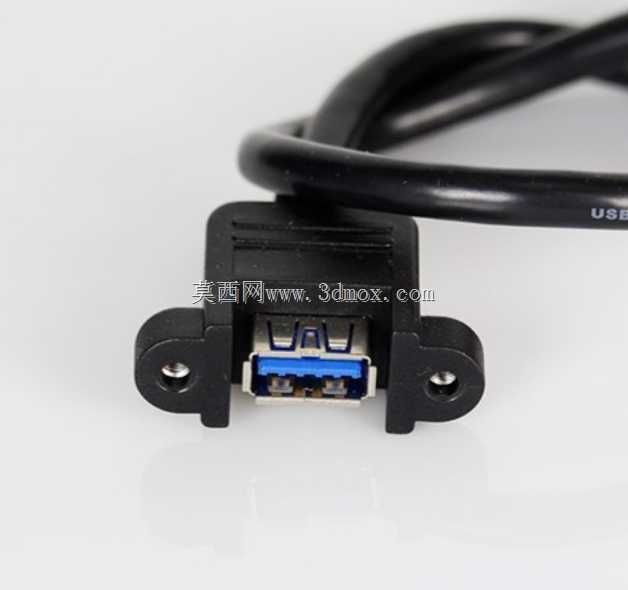

　　从结构上看，端口本体采用黑色硬质塑胶包覆成型，前端露出标准USB3.0A型母座，接口内部蓝色胶芯是USB3.0规格的典型识别特征，相比USB2.0接口额外增加的5根针脚可以满足高速数据传输需求，外接移动硬盘、高分辨率工业相机、高速采集卡时不会因为带宽不足出现掉帧、传输卡顿的问题。端口左右两侧向外延伸出带通孔的固定耳，这是整个零件最关键的安装结构：安装时只需要在面板、钣金挡板或者3D打印的安装支架上开出对应大小的避让方孔，把端口本体从外侧卡入开孔，再让两颗固定螺丝穿过耳片上的通孔，在面板背面拧上螺母或者直接攻牙锁紧，就能把接口牢牢固定在面板上，不会因为反复插拔数据线出现端口往里缩进、晃动偏移的问题。耳片的开孔位置、突出长度都经过适配，锁紧后端口端面和安装面板表面基本齐平，数据线插头插入后不会和面板边缘发生干涉。

　　端口尾部和黑色屏蔽线缆一体注塑成型，注塑位置做了应力释放过渡，线缆从端口后方引出的位置做了加厚的防折护套，日常使用中拉扯线缆、反复弯折出线位置时，应力不会直接传递到内部焊点和针脚上，避免常见的内线断裂、接触不良故障。线缆外层采用耐磨的PVC护套，内部包含信号屏蔽层，在车间周边有伺服驱动器、变频器这类强电磁干扰源的环境里，屏蔽层可以有效减少外界电磁杂讯对USB信号的影响，降低通讯误码、设备识别失败的概率。

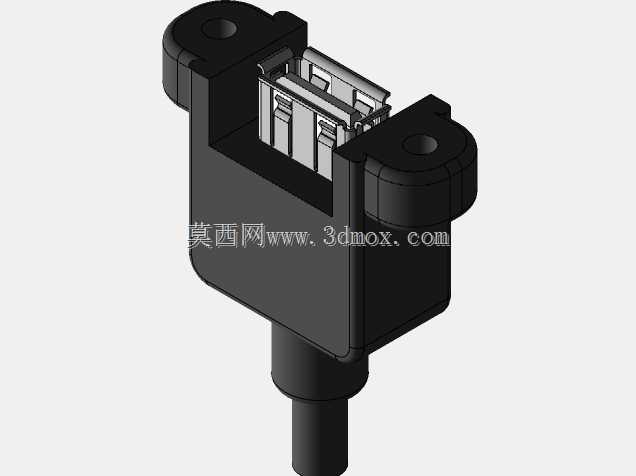

　　建模过程中需要重点把控几处尺寸边界：首先是母座插口的内部开口尺寸，要严格对应USB3.0A型母座的规范公差，插口的宽度、高度、内部胶芯的位置、针脚排布的空间都要和标准公头匹配，既不能开口过小导致插头插装卡滞，也不能间隙过大造成插头插入后松垮晃动；其次是两侧固定耳的中心孔距，这个尺寸直接决定面板开孔的孔位加工尺寸，孔距偏差超过0.5mm就会出现螺丝无法穿入的问题，建模时要把耳片厚度、通孔直径、端口本体的整体长宽高都标注清楚，方便后续做面板开孔图的时候直接调用尺寸；另外出线位置的护套弧度、线缆最小弯折半径也要在模型里体现，实际布线时线缆不能强行折成死弯，预留足够的弯曲空间可以大幅延长线缆使用寿命。

　　在整机设计选型时，这类端口不需要额外焊接电路板，成品线缆两端分别是面板固定母座和主板侧公头，布线路径可以顺着机柜内部的线槽走线，用扎带固定后不会和内部动力线交叉缠绕，既保持柜内布线整洁，也方便后期维护更换。针对经常需要插拔接口的户外设备、移动测试工装，这种带锁固结构的端口相比直接悬垂的普通延长线，抗震动、防拉扯的表现要可靠很多，设备搬运、生产线运行产生的持续振动也不会让接口松脱。
