折叠式电动代步滑板车结构设计

　　这套三维结构围绕短距离通勤场景展开，整车采用立式立杆加低踏板的两轮布局，面向园区接驳、社区出行、校园通勤以及公共交通末端代步等使用环境。建模时没有把滑板车当成简单外观件处理，而是把轮组、立杆、折叠关节、踏板承载区、挡泥板、制动部件和操控把手分别拆成可校核的装配单元，方便后续在结构评审中检查干涉、运动范围和安装边界。

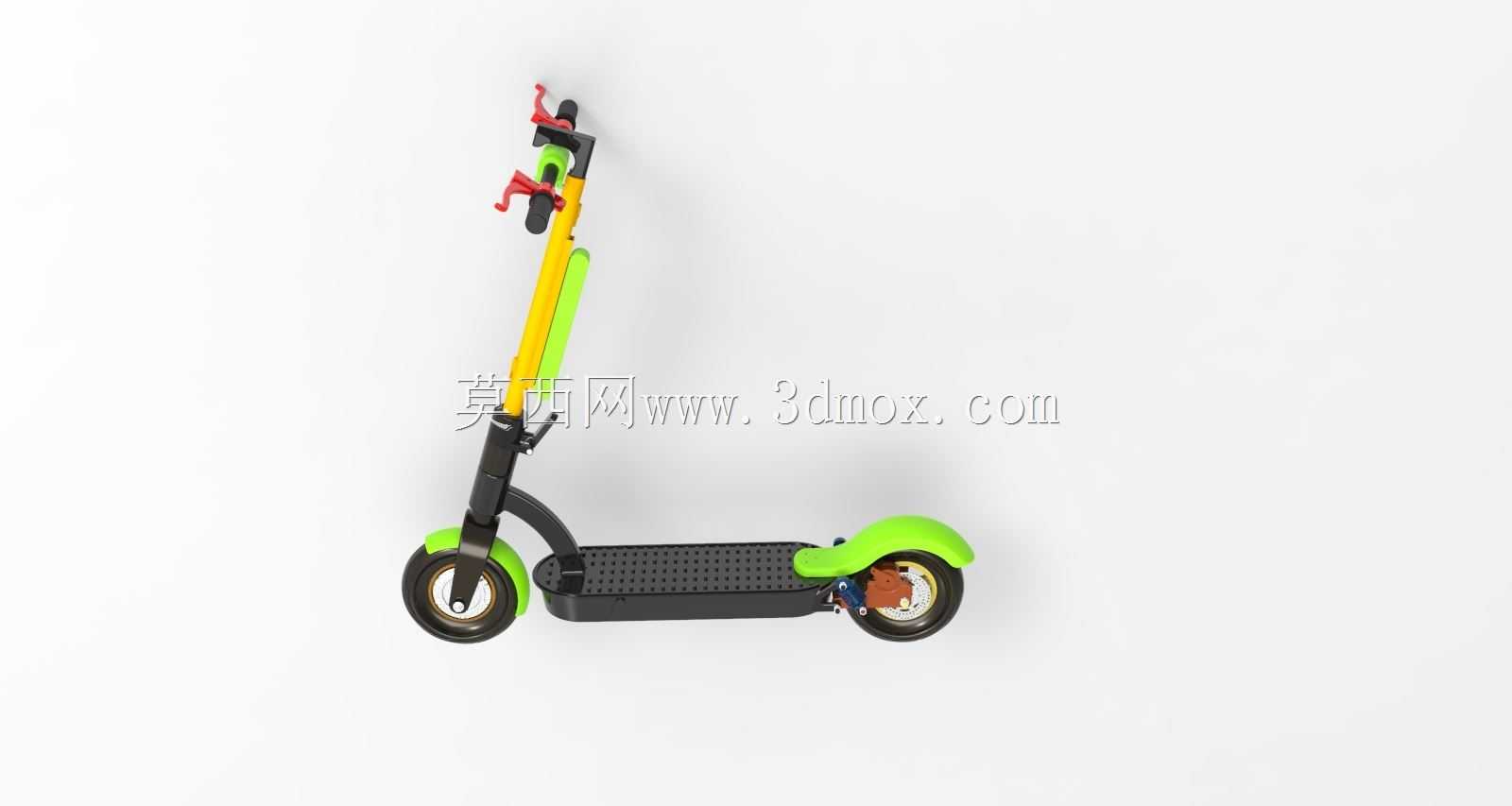

　　从实际用途看，这类车辆的核心诉求是轻便、站立稳定和快速收纳。踏板区域保持较低离地高度，使用者站立时重心更接近整车中部，起步、转向和制动时身体姿态更容易控制。踏板表面采用密集防滑纹理区域，三维中以连续凹凸结构表达，既对应真实产品上的防滑垫或一体成型防滑面，也提示后续工程中需要关注踩踏摩擦、脚部定位和板面承载。踏板长度需要兼顾双脚前后错开站立与整车便携性，过短会影响高速稳定性，过长则会增加折叠后的携带尺寸。

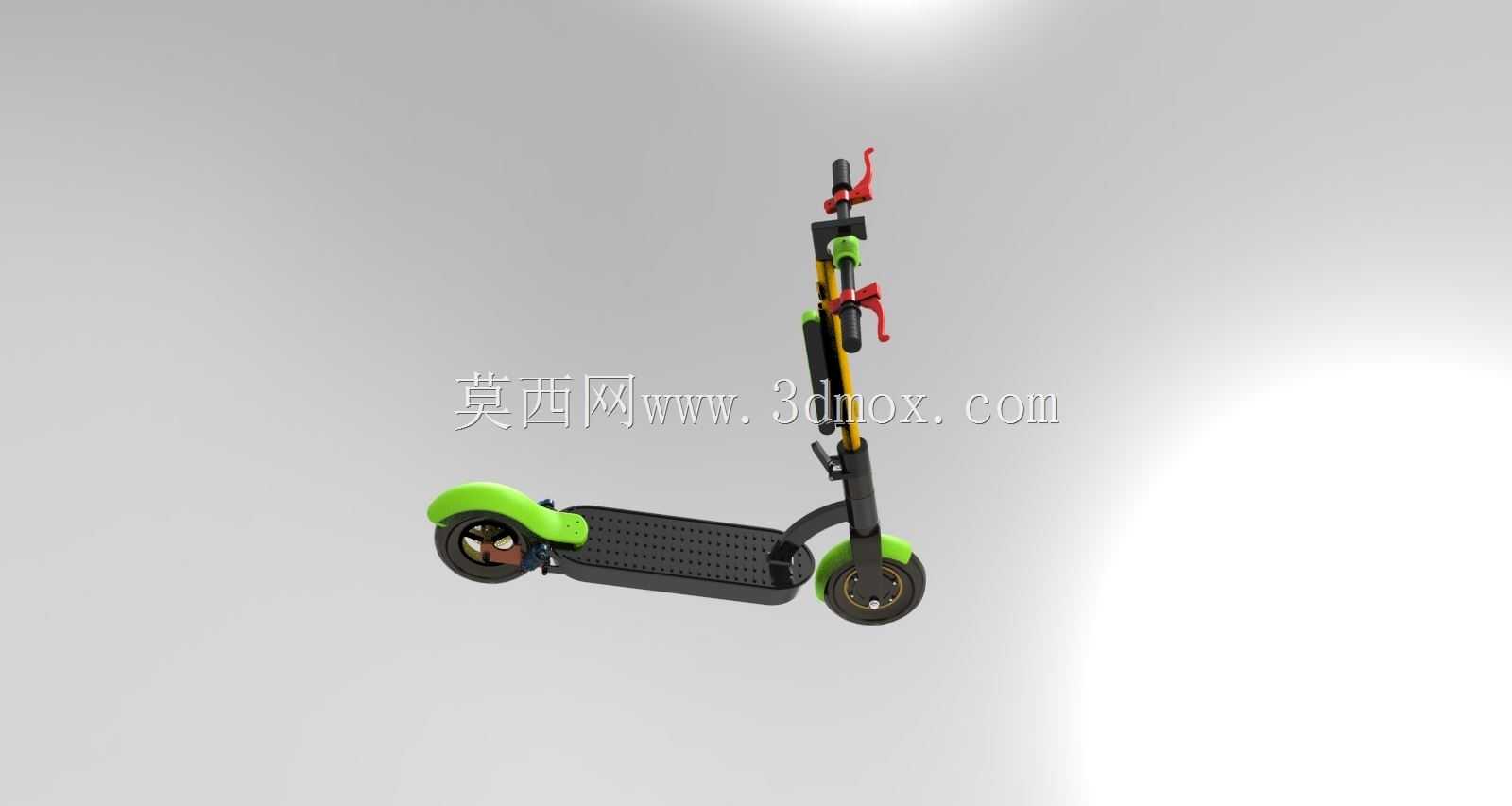

　　立杆部分是整车视觉和结构的关键。模型中立杆并非单一圆管，而是由下段承力管、中段折叠连接区、上部高度调节段以及把手横管组成。立管前倾角度经过布局约束，既要让把手位于使用者自然握持位置，又不能让前轮转向时与立杆、线束或折叠机构发生冲突。把手区域包含握把、制动控制件和端部红色操控部件，横管宽度控制在人体肩宽附近，保证转向操控直接，同时在电梯、楼道和公共交通车厢内不会过度占用横向空间。

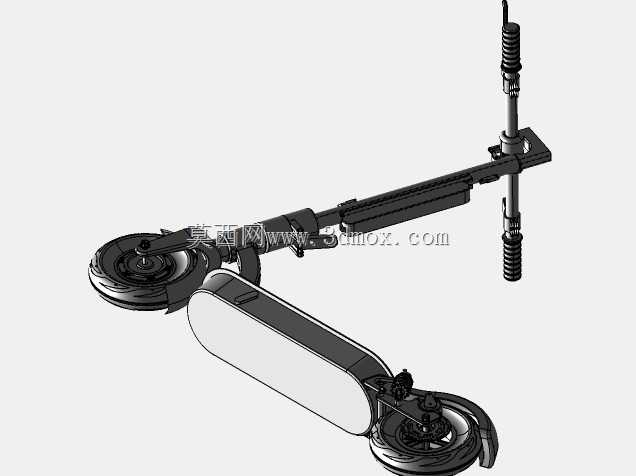

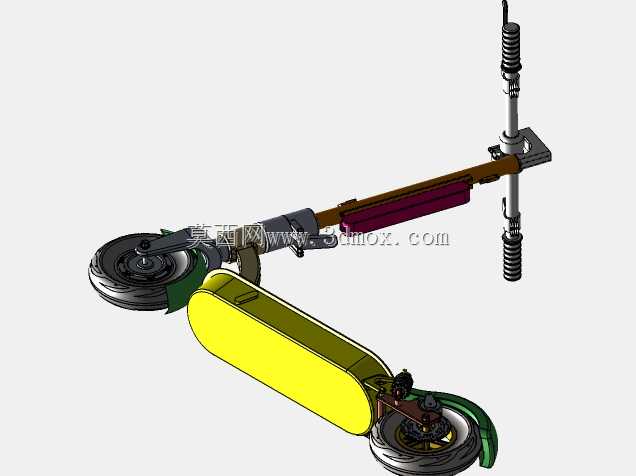

　　折叠结构的设计思路集中在立管下段与踏板前端之间。该区域需要同时传递转向力、支撑使用者前推载荷，并在折叠状态下允许立杆向踏板方向收拢。工程建模时应重点检查铰链轴线位置：轴线过低或过前，折叠后把手可能与后轮、挡泥板碰撞；轴线过高或过后，则会增加折叠操作行程，并使收起状态下整车轮廓不够紧凑。模型中黑色关节件与彩色立管形成明显分区，便于在装配体中识别活动件、固定件和外观覆盖件。

　　前后轮组采用小直径宽胎方案，适合城市铺装路面。小轮径有利于降低整车重量和折叠体积，但对路面凸起更敏感，因此轮轴位置、轮胎外径和踏板底部间隙需要一起校核。前轮通过前叉与转向立管连接，转向角范围应满足日常绕行和低速转弯需求，同时避免极限转角时轮胎擦碰前叉或踏板前缘。后轮集成驱动与制动相关结构，轮侧可见盘式或毂式制动区域，设计时需要保证制动件、轮毂、轮叉和挡泥板之间留有拆装空间。

　　前后挡泥板采用鲜亮绿色外观件，覆盖轮胎上部弧线。前挡泥板随前轮转向，需要与前叉保持固定关系；后挡泥板安装在踏板尾部附近，除阻挡泥水外，也常作为尾部防护和牌照、反光件安装区域。挡泥板与轮胎之间的间隙不能只按静态模型判断，还要考虑轮胎受载变形、悬架微动以及装配公差，避免实际骑行中出现摩擦。

　　外形尺寸方面，整车展开后呈细长立式形态，宽度主要由把手横管决定，长度由前后轮距决定，高度则由立杆和把手决定。轮距设置偏紧凑，便于转弯灵活；踏板位于两轮之间，电池、控制器等内部件通常可布置在踏板腔体内部，从而降低重心。三维布局时应把踏板内部预留为规则长方体空间，便于电池包固定、线束走向和控制器散热面安排，同时在底板下方保留足够离地间隙，防止经过减速带或坡道顶点时剐蹭。

　　安装边界上，前轮轴、后轮轴、折叠铰链、立管锁紧件、把手紧固件和挡泥板固定点都应建立明确轴线或安装面。轮轴与轮叉之间需要保留轴承、垫片和锁紧螺母的位置；立管折叠关节周围要留出扳手操作空间；把手控件到制动端的线束可沿立管内侧或专用走线槽下行，避免外露后在折叠过程中被拉扯。若后续进入详细设计，还可在该模型基础上补充电池包、控制器、轮毂电机、减震件和线束卡箍，使外观方案进一步转化为可用于工程评审的完整代步车装配体。
