60毫米直流轴流散热风机结构

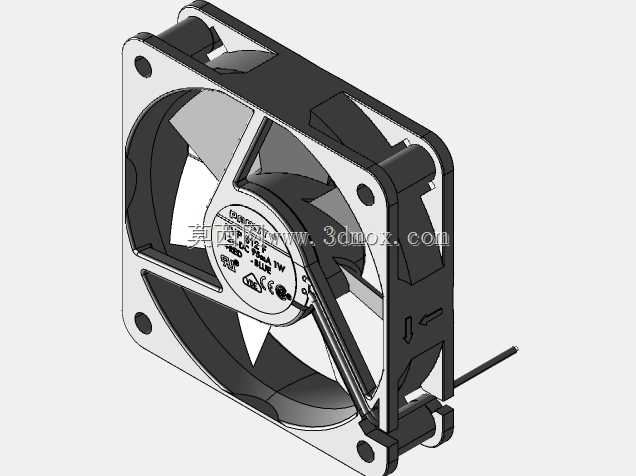

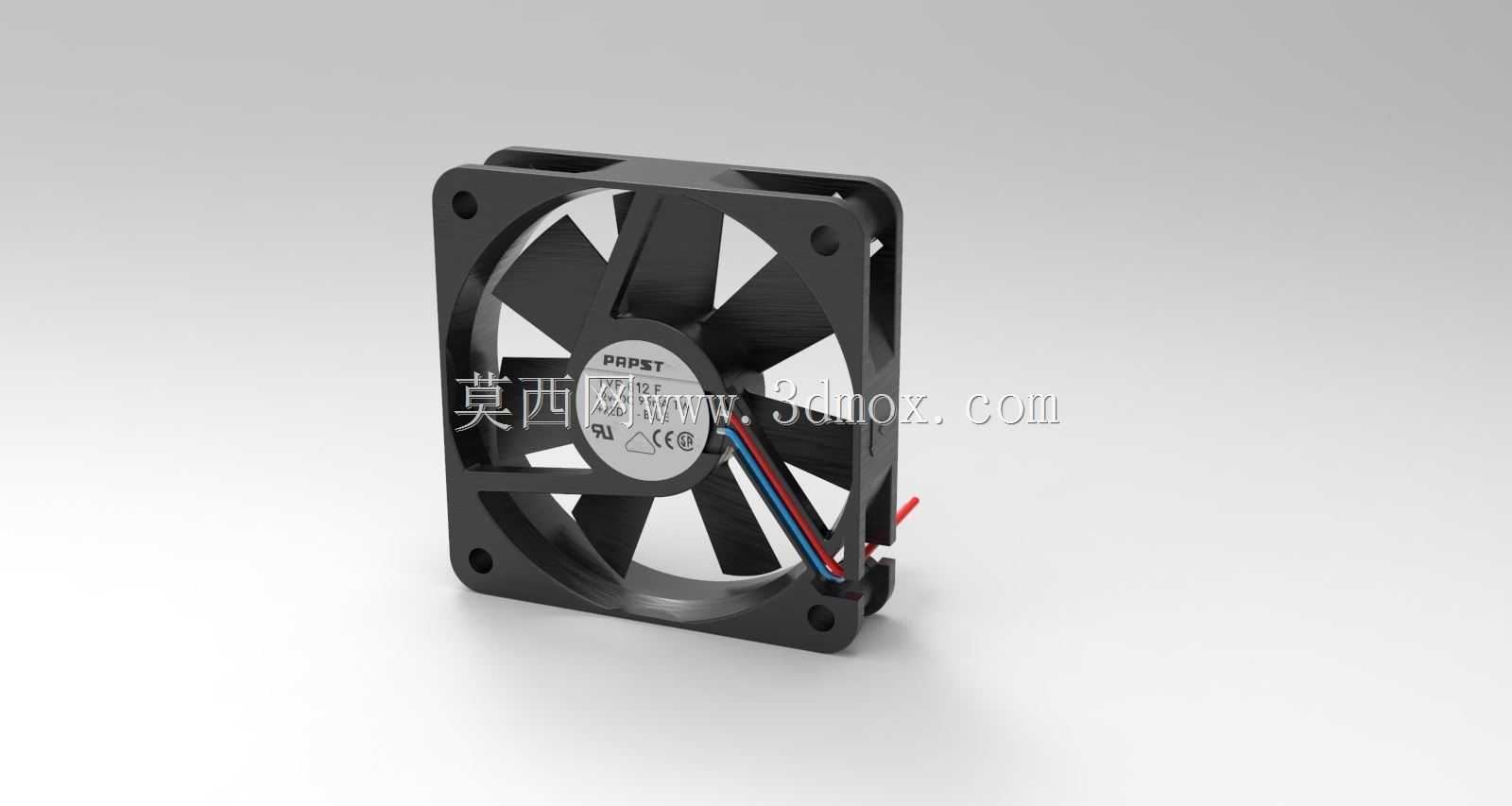

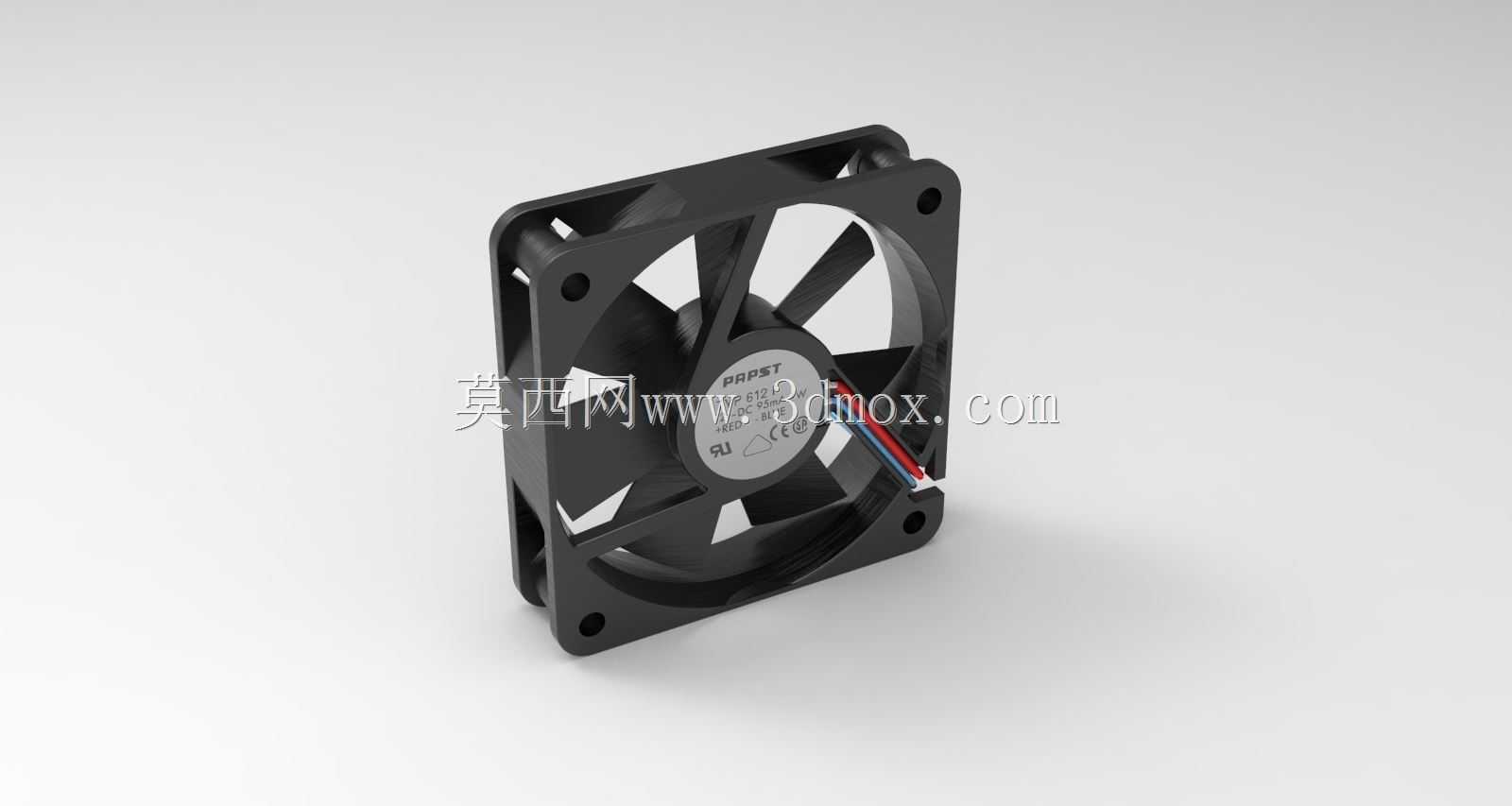

　　该结构对应一款常见的小尺寸直流轴流风机，外框名义尺寸为60mm×60mm，厚度方向约15mm，属于电子设备内部强制风冷中使用频率很高的规格。整机由方形塑料外框、四角安装孔、圆形风筒、轴流叶轮、中心电机毂、支撑筋以及引出导线组成，建模时需要同时表达外观轮廓、装配关系和安装边界，便于在机箱、电源、控制柜或小型设备中进行空间校核。

　　从实际使用场景看，这类风机多用于工控电源、通信设备、服务器局部风道、变频器、3D打印机控制盒、医疗仪器以及桌面电子装置。它的作用不是承担大型厂房通风，而是在受限空间内建立定向气流，将功率器件、散热器表面或密闭腔体内的热量带走。由于设备内部往往同时存在PCB、电容、变压器、接线端子和钣金支架，风机厚度、出线方向、螺钉孔位以及叶尖与外框间隙都会影响后续布置，因此三维结构不能只做外观，还要把干涉风险体现出来。

　　外形建模可先建立方形外框，再在内部形成圆形风道。四角安装孔是选型时最关键的边界之一，孔位通常沿外框对称分布，用于穿入自攻螺钉或配合减震胶钉。外框四角做圆角过渡，既符合注塑件脱模和强度需要，也能减少装配时对线缆和手指的锐边伤害。风筒内壁与叶轮外缘保持较小径向间隙，间隙过大将产生回流损失，过小则会在热变形、动平衡偏差或装配偏心时造成擦碰。模型中保留这一圈均匀间隙，能够帮助结构工程师判断风量性能与制造公差之间的平衡。

　　叶轮部分采用多叶片轴流布局，叶片从中心毂向外缘延伸，沿周向均匀分布，叶型带有扭转角。气流方向大致沿风机轴线穿过，空气在叶片旋转作用下获得轴向速度和少量旋绕速度。叶片前缘、后缘和叶根过渡不宜做成简单直板，因为真实塑料风叶需要兼顾气动效率、注塑填充、脱模斜度和低速噪声。中心毂内部容纳直流电机、轴承、定子与转子结构，外部圆形表面承担整流和支撑作用。毂径不能过小，否则电机布置空间不足；也不能过大，否则会遮挡有效通流面积。

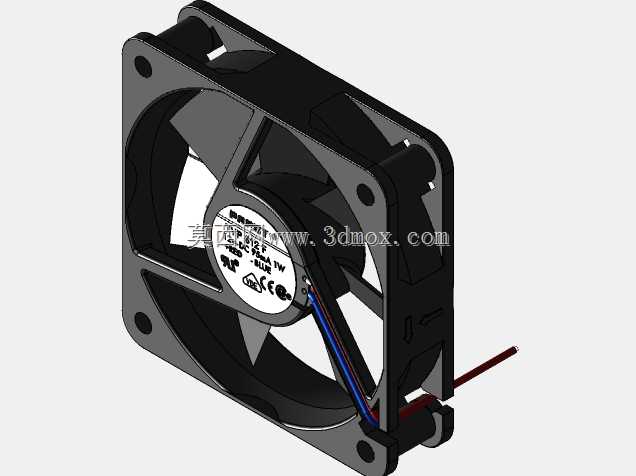

　　外框与中心毂之间的支撑筋是容易被忽视的结构。它一方面固定电机，另一方面承受叶轮运转产生的振动和反扭矩。筋条数量、宽度和角度会影响风阻与噪声，过宽会阻挡气流，过薄则可能在跌落或长期振动后开裂。实际建模时可将筋条与外框、电机座做成连续过渡，体现塑料件一体成型的特点。出线侧需要预留导线槽和避让空间，图中红、蓝、黑三根线反映了直流供电及转速信号相关的接线形式，线缆从电机毂附近引出后沿支撑筋或外框边缘走向设备接线端。

　　安装边界方面，60mm见方的外形决定了它适合贴附在机箱侧板、散热器支架或设备内部风道隔板上。布局时应确认风机正面与背面都保留一定进风、出风空间，不能让叶片紧邻线束、电容外壳或钣金凸起。若采用螺钉固定，要校核螺钉头与外框表面的贴合面积；若采用橡胶减震钉，则要关注安装孔孔径和钉体压缩量。风机厚度虽小，但导线折弯半径、插头长度以及外侧标签区域都可能占用额外空间，这些细节在紧凑设备里往往比名义外形尺寸更重要。

　　设计思路上，该类产品追求的是稳定风量、较低噪声、长寿命和低成本批量制造。塑料外框与叶轮通常适合注塑生产，因此结构中应避免突兀的厚大截面，筋板、轮毂和边框连接处要考虑壁厚均匀，减少缩痕和变形。叶轮的动平衡、轴承同轴度以及外框平面度会直接影响振动噪声，三维装配时应保证电机轴线与风筒轴线重合。对于设备端工程师而言，该模型可用于风道搭建、开孔定位、线束避让、维护拆装和散热方案验证；对于风机结构设计者，则可在此基础上继续细化叶片曲面、电机内部件、卡扣、标签槽和防护网接口。

　　在热设计配合中，轴流风机常与散热器翅片、通风孔和防尘网共同工作。风机吹出的气流应尽量覆盖热源，避免在机箱内形成短路循环。若进风侧阻力过大，实际风量会明显低于空载值；若出风侧被线束遮挡，也会产生湍流和噪声。因此，把风机完整放入设备总装中进行距离检查和流道方向确认，比单独查看风机样本更有工程意义。该结构保留了方形框、安装孔、叶轮、电机毂、支撑筋和出线等关键特征，能够满足电子设备散热布局、机械装配校核和小风机结构学习的需要。
