明纬SD100直流电压转换电源

　　在车载直流供电、工业控制柜、通信基站后备电源以及分布式自动化系统里，24V母线转12V负载供电是非常常见的电压变换需求。明纬SD-100这类封闭式DC-DC转换模块，正是面向该场景设计的独立电源单元，它把输入端的24V直流母线电压稳定变换为后端12V直流输出，为传感器、工控板卡、车载外设、通信终端等对供电电压有明确要求的器件提供隔离或稳压后的电能。

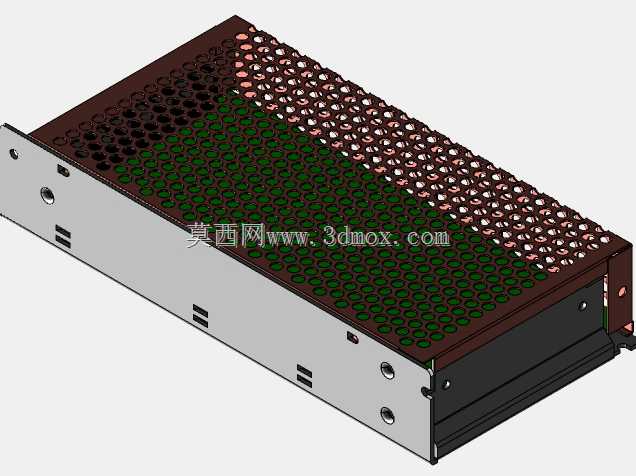

　　从整机结构来看，该模块采用金属折弯壳体作为承载与防护主体，外壳顶面布置大面积阵列式通风冲孔，冲孔区域覆盖内部功率电路板与发热元器件，既依靠金属壳体形成电磁屏蔽，降低功率变换过程中开关噪声对外辐射，也通过开孔形成自然对流风道，让MOS管、整流器件、磁性元件工作时产生的热量能够顺着孔网向外散出。壳体侧板预留多组安装固定孔与侧边卡槽，工程人员在柜内布置时，既可以通过螺钉将模块锁装在安装背板上，也能依托标准导轨卡扣快速卡装在DIN导轨上，适配不同控制柜的装配习惯。

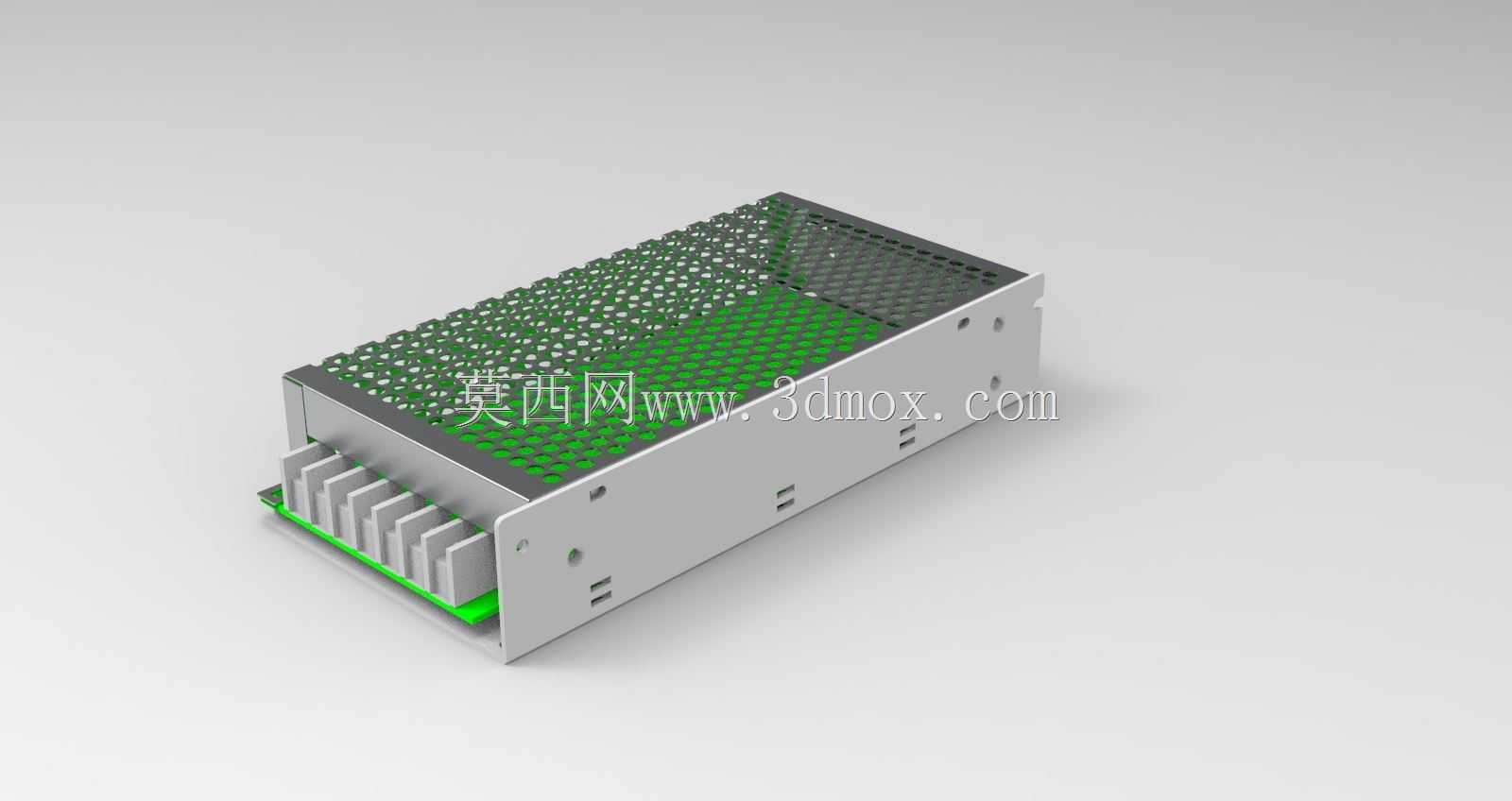

　　模块一端伸出多组接线端子排，端子分区对应直流输入正负极、直流输出正负极以及功能接地端，端子之间设置绝缘隔挡，避免现场接线时多股铜线毛刺搭接引发短路。端子旁的壳体端面开设定位缺口与固定孔，接线完成后线束可顺着柜内走线槽排布，端子排的高度经过匹配设计，常规U型、O型冷压端子都可以直接压接锁紧，不需要额外转接。底部露出的PCB板边缘做了绿油阻焊处理，板上功率走线加宽，承载大电流时压降更小，发热分布更均匀。

　　做三维结构布局时，首先要还原壳体的折弯壁厚与冲孔阵列特征，顶面网孔并非单一圆孔，而是按散热区域疏密排布，靠近功率器件的位置开孔密度更高，对应热源集中区强化通风。壳体四周的翻边结构要体现钣金折弯的工艺特性，折边处预留的装配螺孔位置需要和内部电路板安装柱一一对应，保证虚拟装配时螺丝可以顺利穿过壳体锁入板载固定位。接线端子的阶梯式外形要逐个建模，端子的接线口朝向、螺钉锁紧孔位置都要和实物一致，方便后续在柜内布线时核对线束弯折半径。

　　现场选型布置时，需要在模块周边预留足够的散热空间，顶面冲孔上方不能紧贴线槽或者其他设备遮挡通风路径，模块左右两侧也要留出接线操作空间，方便螺丝刀伸入锁紧端子导线。输入端24V供电通常取自蓄电池组或者开关电源直流母线，输出端12V可直接给低电压工控设备供电，模块内部的过流、过压保护电路可以在负载短路或者输入异常时切断输出，避免后端贵重器件被异常电压损坏。

　　在移动车辆改装场景中，车辆底盘24V电瓶系统需要为12V导航设备、监控摄像头、车载终端供电，该转换模块可以固定在车厢电控箱内，承受车辆行驶过程中的振动，金属壳体的刚性结构相比塑料外壳电源抗振能力更强。在工厂自动化产线里，原有24V传感器供电母线如果新增12V视觉相机或者通信网关，不需要额外布设独立12V供电回路，直接在柜内加装该转换模块即可完成电压匹配，大幅减少布线改造工作量。建模过程中还要注意模块底部的安装基准面，壳体底部并非完全平整，局部凸起的定位筋要在数模中体现，避免装配时出现模块和安装板干涉的问题，整体外形紧凑，在狭小电控柜空间内也能灵活排布。
