碳纤维碟刹公路自行车整车结构

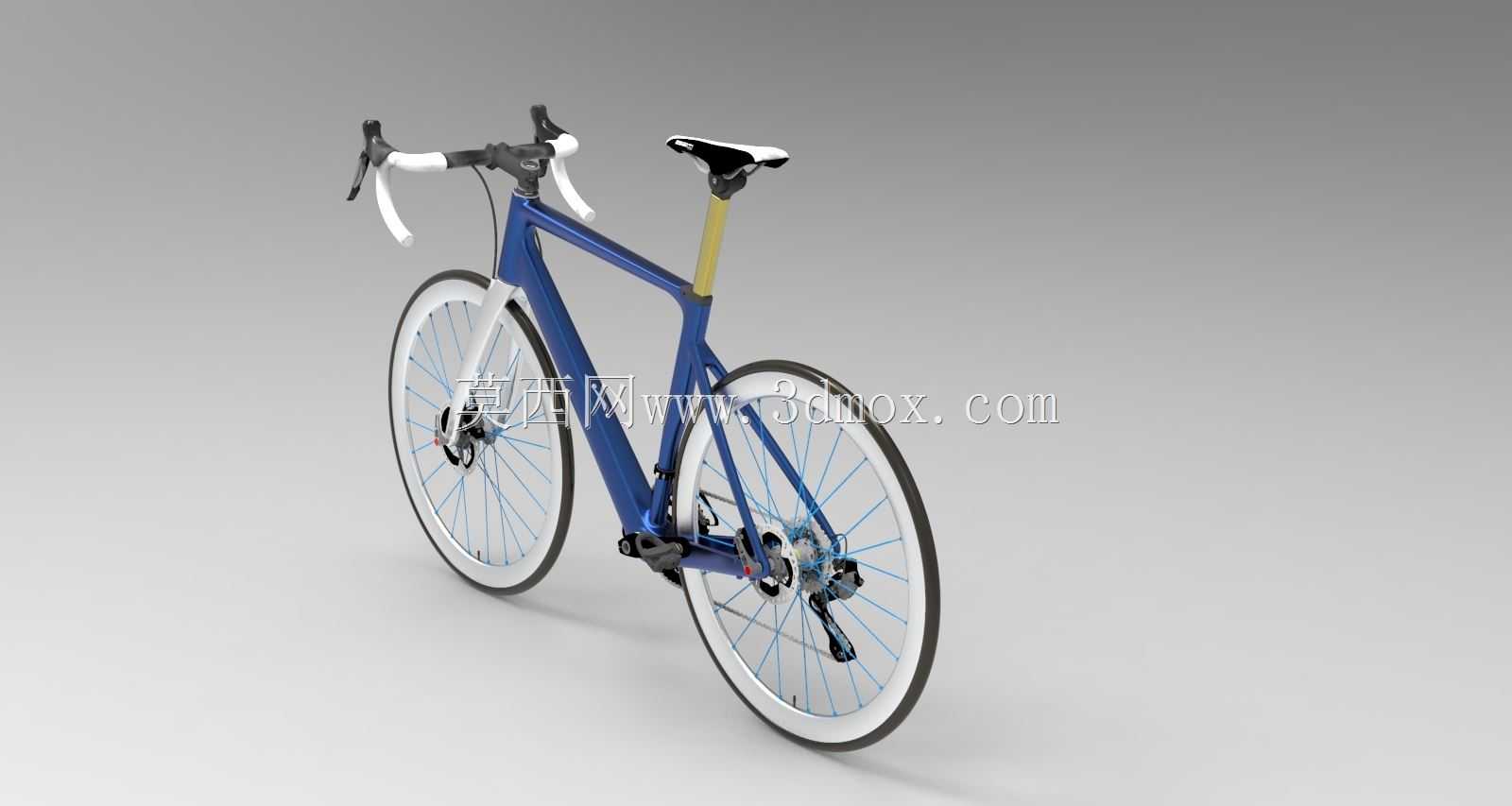

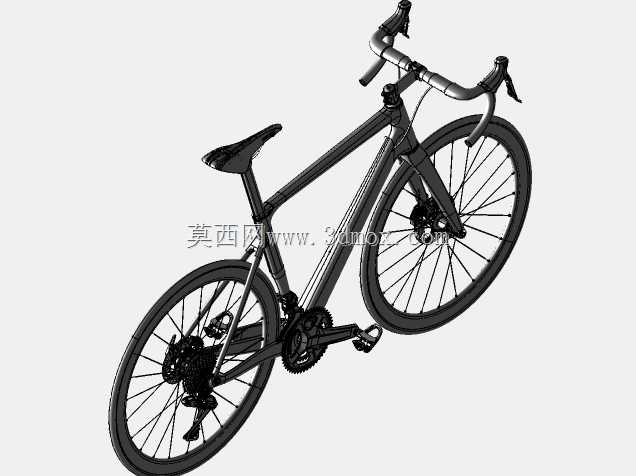

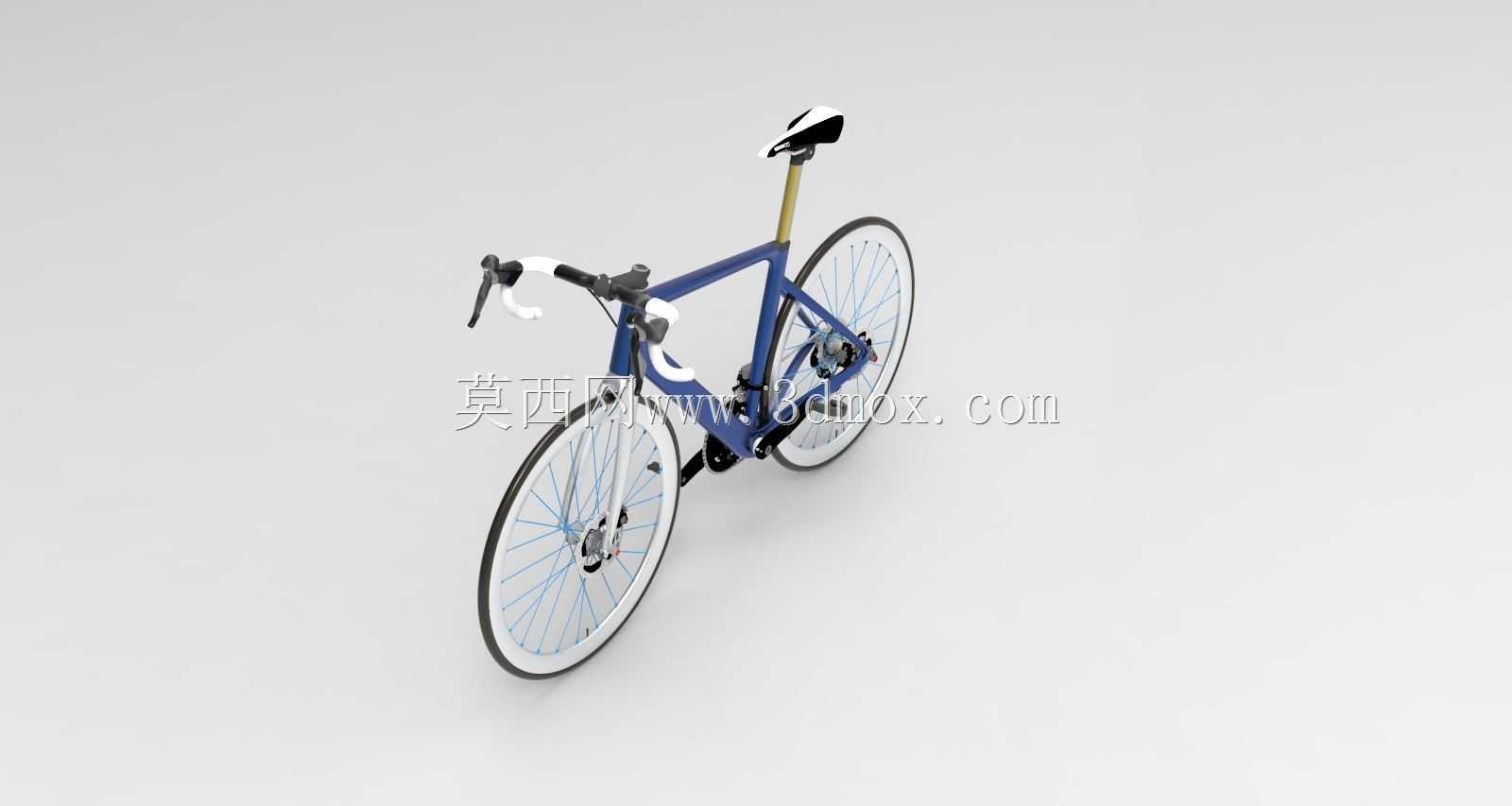

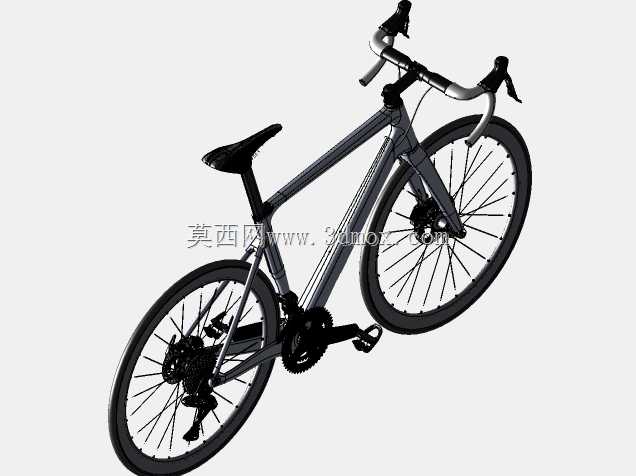

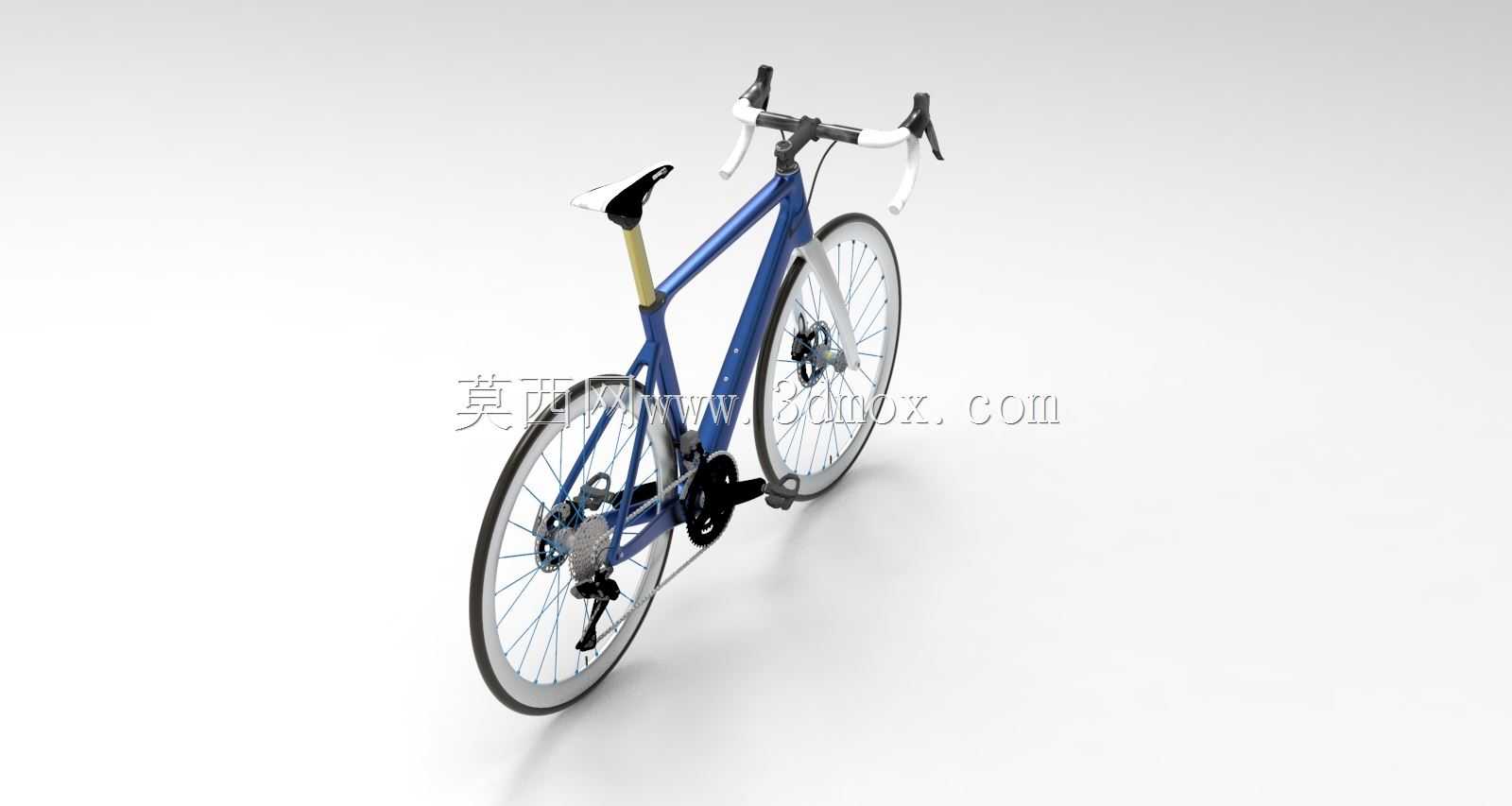

　　这套三维结构围绕高性能公路骑行场景展开，整车采用碳纤维车架作为承载主体，重点表达竞速型公路车在轻量化、刚性传递和制动安全之间的平衡关系。模型中车架上管、下管、立管与后叉形成连续受力路径，踩踏时曲柄输入的扭矩能够通过五通区域快速传递至后轮，同时前叉承担转向、路面冲击和碟刹制动力矩的复合载荷。

　　从实际用途看，该类车辆主要服务于铺装道路长距离骑行、公路训练和竞速使用。弯把设计提供上把位、下把位和握变位置三种主要握持姿态：上把位适合放松巡航，下把位可降低风阻并增强冲刺时的车身控制，握变区域则便于在变速与制动之间快速切换。车把、把立、座管和坐垫的相对位置在模型中均有明确表达，可用于检查骑行三角是否符合公路车几何设定，也能为后续人机工程调整提供参考。

　　盘式制动器是本结构的关键功能模块。相比轮圈制动，碟刹系统通过夹器夹持碟片完成减速，制动面远离轮圈外缘，雨天、泥水和长下坡工况下制动力衰减更小。模型中前叉末端和后叉端部分别预留夹器安装位，碟片与花鼓同轴布置，制动扭矩经由叉腿传导至车架。设计时需要关注夹器与辐条、轮胎、叉体之间的间隙，避免车轮偏转或拆装轮胎时发生干涉；同时碟片直径、夹器姿态和油管走向会影响维护空间，三维状态下可提前判断排空气、更换来令片和拆装轮组的操作可达性。

　　轮组部分采用窄型公路胎与高刚性轮圈组合，花鼓、辐条、轮圈和轮胎形成独立子装配。前轮通过快拆或筒轴结构与前叉连接，后轮则需要同时兼容飞轮、链条和后拨链器的传动边界。建模时轮组外径、轮胎宽度、叉脚开档和碟片安装面都属于安装边界条件，任何一项偏差都会影响整车装配。链条沿牙盘、飞轮、后拨导轮形成闭合传动路线，曲柄长度、齿盘位置和后下叉间距共同决定链条张力与换挡空间。

　　车架外形采用流线型管段过渡，碳纤维材料允许管截面在不同区域做差异化铺层设计：头管和下管承受转向与冲击，需要更高局部刚度；后上叉、后下叉则在传递驱动力的同时兼顾路面微振动过滤。模型中座管插入立管的深度、坐垫导轨夹持位置、碗组堆叠高度以及把立长度均可作为尺寸校核对象。对于结构设计人员而言，这些边界不仅决定外观比例，更直接影响转向灵敏度、踩踏稳定性和骑手伸展姿态。

　　在装配逻辑上，整车可以拆分为车架组、前叉组、轮组、传动组、制动组、操控组和坐垫组。车架五通中心线、前后轮轴心线、头管轴线和座管轴线构成主要基准；夹器安装孔、碟片中心面和轮组中心面需要保持严格共面，否则会出现擦碟、制动偏磨或噪声。走线方面，刹车油管与变速线管从车把区域进入车架或沿叉体布置时，应保留转弯半径，避免极限转向时拉扯接头。

　　该模型适合用于自行车结构教学、整车方案展示、零部件干涉检查以及骑行装备开发参考。通过三维装配关系，可以直观看到碳纤维车架、碟刹夹器、弯把传动和轮组之间的空间配合，也能在样机制造前识别轮胎间隙、制动间隙、链条线位和拆装路径等工程问题。
