导轨式螺钉压接接线端子结构

　　这套三维结构围绕电控柜内部导线汇接与分线需求展开，主体是可卡装在标准电气安装导轨上的螺钉式接线单元。现场布线时，多股或单股导线从端子端部插入，通过螺钉压紧机构形成可靠的电气连接，相邻单元可并排拼接，在配电箱、PLC控制柜、自动化设备走线槽旁以及小型设备的电源分线区域承担导线中转、回路扩展和检修断开点的作用。相比直接绞接或焊接，端子化连接便于后期逐回路排查，也能避免多根导线在狭小柜内相互受力。

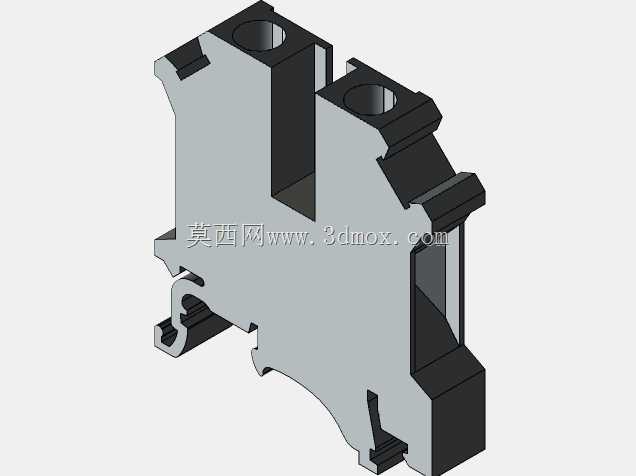

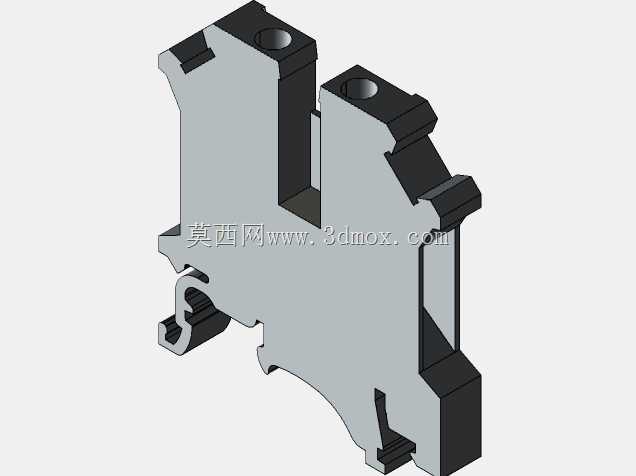

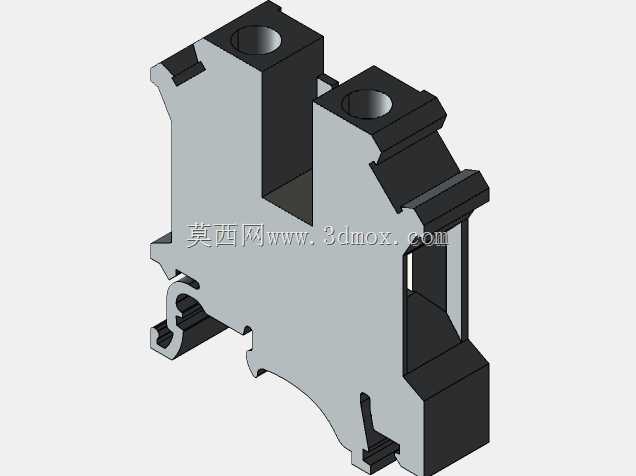

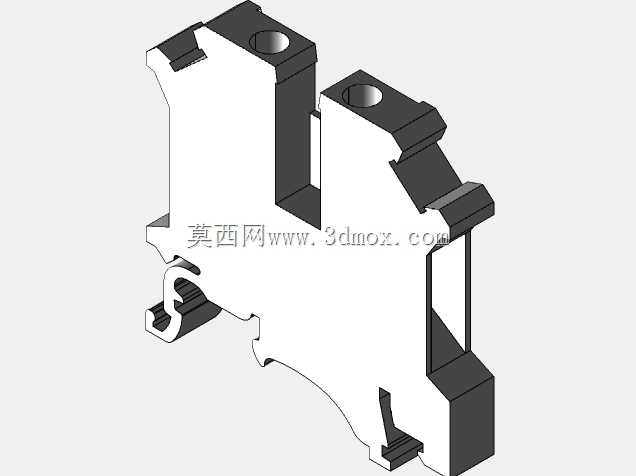

　　建模时先从绝缘壳体的安装边界入手，底部保留弹性卡扣形态，用于扣住DIN导轨；卡扣上方设置让位槽和加强筋，使装配时能够产生小幅弹性变形，卡入后又能限制前后、上下方向窜动。壳体两侧设计成可与相邻端子贴合的拼接轮廓，端面加入定位凸凹结构，多只端子密集排列时不会错位，也能让汇流排或短接件在统一高度穿过。上部两个凸起区域对应螺钉操作位，中间留出螺丝刀接近通道，周围壁厚根据绝缘件常见注塑工艺进行过渡，避免厚壁缩痕和薄壁击穿风险。

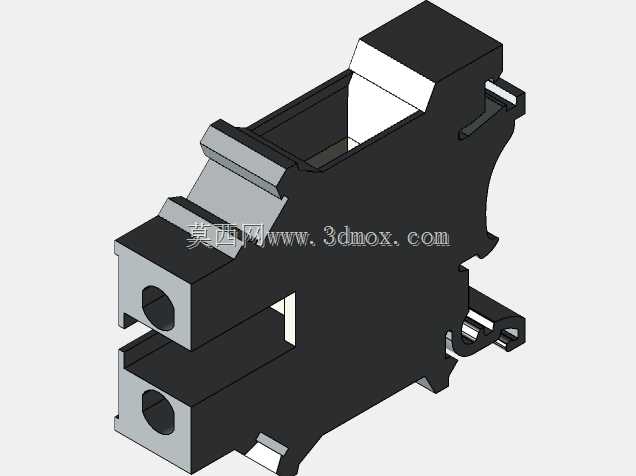

　　导线容纳孔与螺钉轴线的关系是结构重点。模型中压线螺钉位于导体孔上方，螺钉下端作用于压片或导线端部，旋紧时把导线压向壳体内部的支承面；孔道入口做倒角，既能引导线缆插入，也能减少硬塑边缘对线皮的切割。对于不同线径，螺钉行程和孔道深度需要留有裕量，工程选型时通常按额定电流、导线截面积和污染等级核对端子规格，而不能只凭外形尺寸判断承载能力。壳体中部的隔挡用于增加爬电距离和电气间隙，使相邻电位之间沿塑料表面形成更长路径，在潮湿、粉尘或温差较大的柜内环境下降低表面漏电风险。

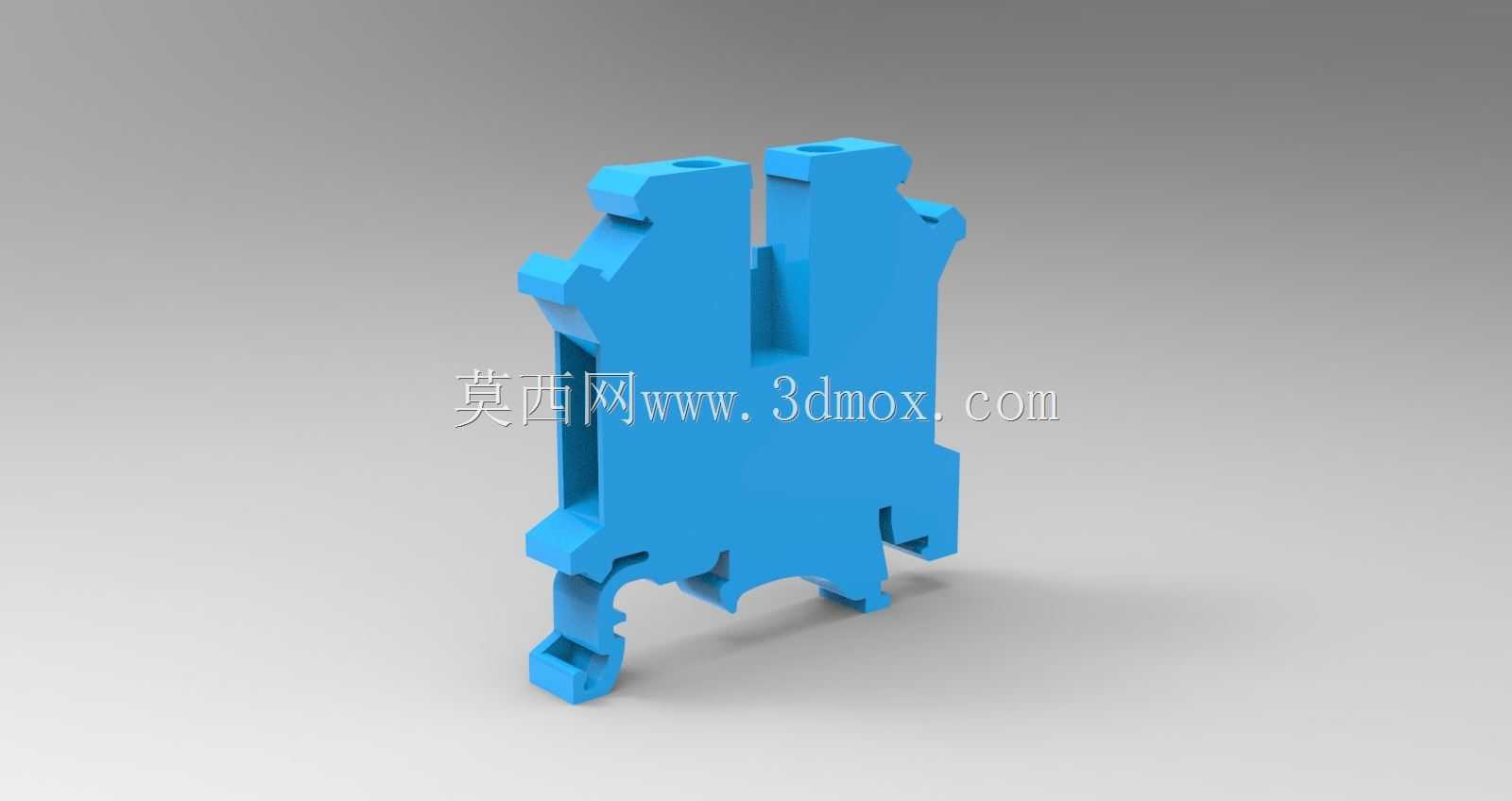

　　外形上，端子整体呈窄长立式布局，宽度方向决定单位导轨长度内可容纳的回路数量，高度方向需兼顾螺钉操作空间、导线弯曲半径和柜内走线槽盖的开合。安装时先把导轨固定在柜内安装板上，再将端子一端钩住导轨唇边，按压另一端听到卡扣就位即可；拆卸时用工具撬动底部弹性卡脚。多联端子之间可通过短接片在指定位置桥接，实现电源相线、零线或公共信号的分配，因此模型顶部和侧部的桥接槽位置需要保持节距一致。

　　从结构校核角度看，绝缘外壳要承受螺钉压紧力、导线拉脱力和导轨卡装反复变形，卡扣根部、螺钉柱周围以及压线孔底部都是应力集中区域。三维造型中这些位置采用圆角和加强肋过渡，外观面则保持平直，便于标签标记回路号。导线入口、螺钉沉孔、导轨卡口和拼接定位面之间的相对位置决定了实际装配手感：入口过低会造成线缆硬折，螺钉孔偏位会使螺丝刀干涉侧壁，卡扣过紧则现场拆装困难。

　　在设备应用层面，这类端子并不承担开关、保护或控制功能，而是把零散导线转化为可维护的节点。自动化产线的传感器电源分配、电机控制回路的端子排、照明箱支路扩展以及台架设备的外部电缆引入，都会使用类似结构。建模时把可活动的压线螺钉、绝缘壳体、导轨卡扣和桥接通道分层表达，能够帮助设计者检查柜内排布密度、确认线槽与端子的相对高度，并在投产前发现手指操作空间、导线弯曲和标签安装等细节问题。
