哈雷摩托齿轮箱专用装夹工装设计

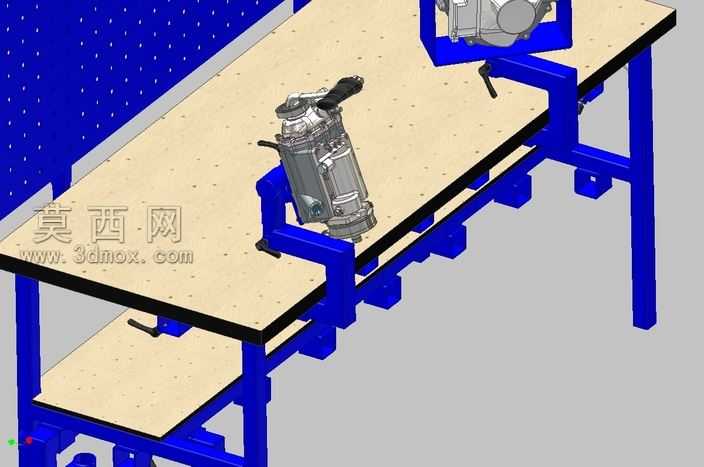

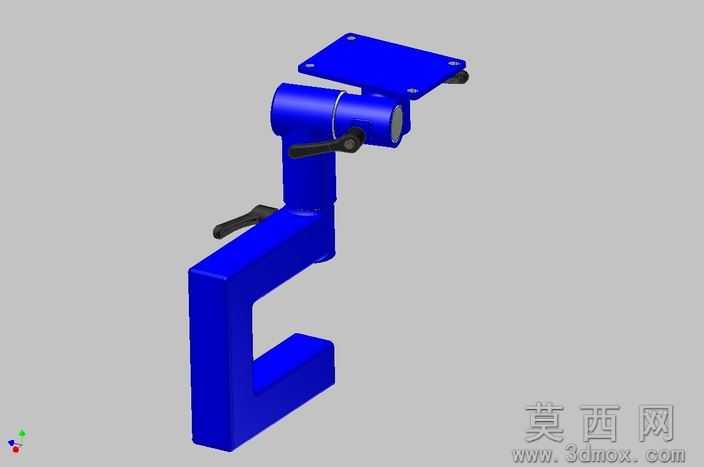

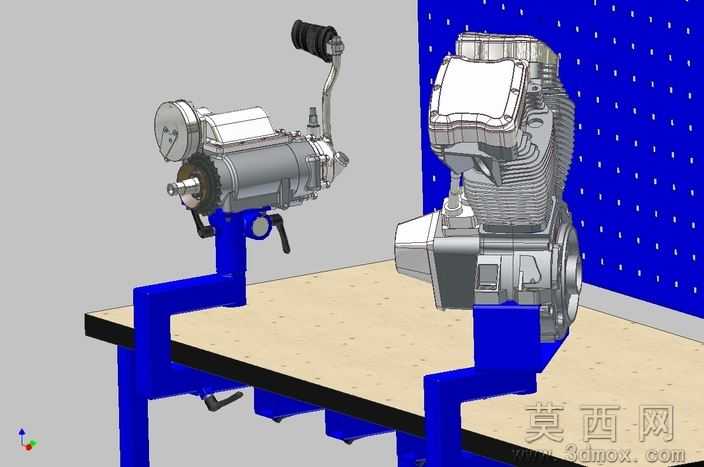

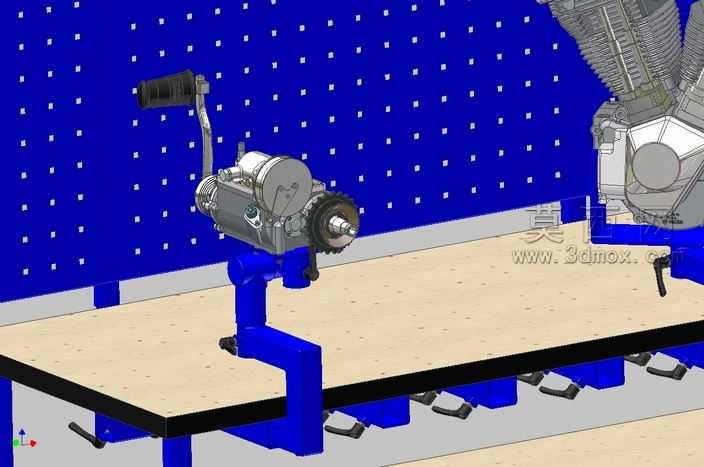

本模型为哈雷摩托齿轮箱加工专用装夹夹具，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工工装的设计规范，对各装配部件的配合公差、定位基准做了精准的参数约束，确保模型可直接对接后续生产加工的图纸输出需求。模型渲染阶段采用了工业蓝作为主体结构的材质表现色，表面赋予哑光金属烤漆质感，清晰区分出夹具的主体支撑结构、锁紧操作部件、安装定位板块三个功能模块，各活动手柄部件采用黑色防滑塑胶材质做区分，视觉上能够快速识别夹具的操作区域与装夹受力区域。从结构设计来看，该夹具采用C型悬臂式主体支撑架构，底部为开放式避让空间，可在装夹齿轮箱时充分避让箱体下部的突出结构，避免加工过程中出现干涉问题；上部设置带快拆手柄的回转锁紧机构，可实现齿轮箱的角度快速调整与锁紧固定，顶部的平板安装座预留了标准安装孔位，可直接固定在加工机床工作台面上，两个独立的锁紧手柄分别控制轴向定位与角度锁止，操作逻辑清晰，装夹步骤简便。设计思路上围绕哈雷摩托齿轮箱的特殊外形轮廓做了定制化的定位面设计，定位贴合面完全匹配齿轮箱外壳的安装基准面，确保装夹后齿轮箱的加工基准与设计基准重合，减少装夹定位带来的加工误差；整体结构在保证装夹刚性的前提下做了轻量化的结构优化，去除了非受力区域的多余材料，既降低了夹具自身重量，也减少了材料成本，同时各活动部件均设计了限位结构，避免操作过程中出现部件脱落或超行程移动的问题，完全满足齿轮箱在铣削、钻孔等机加工工序中的装夹固定需求。
