层叠式文件柄注塑模具结构设计

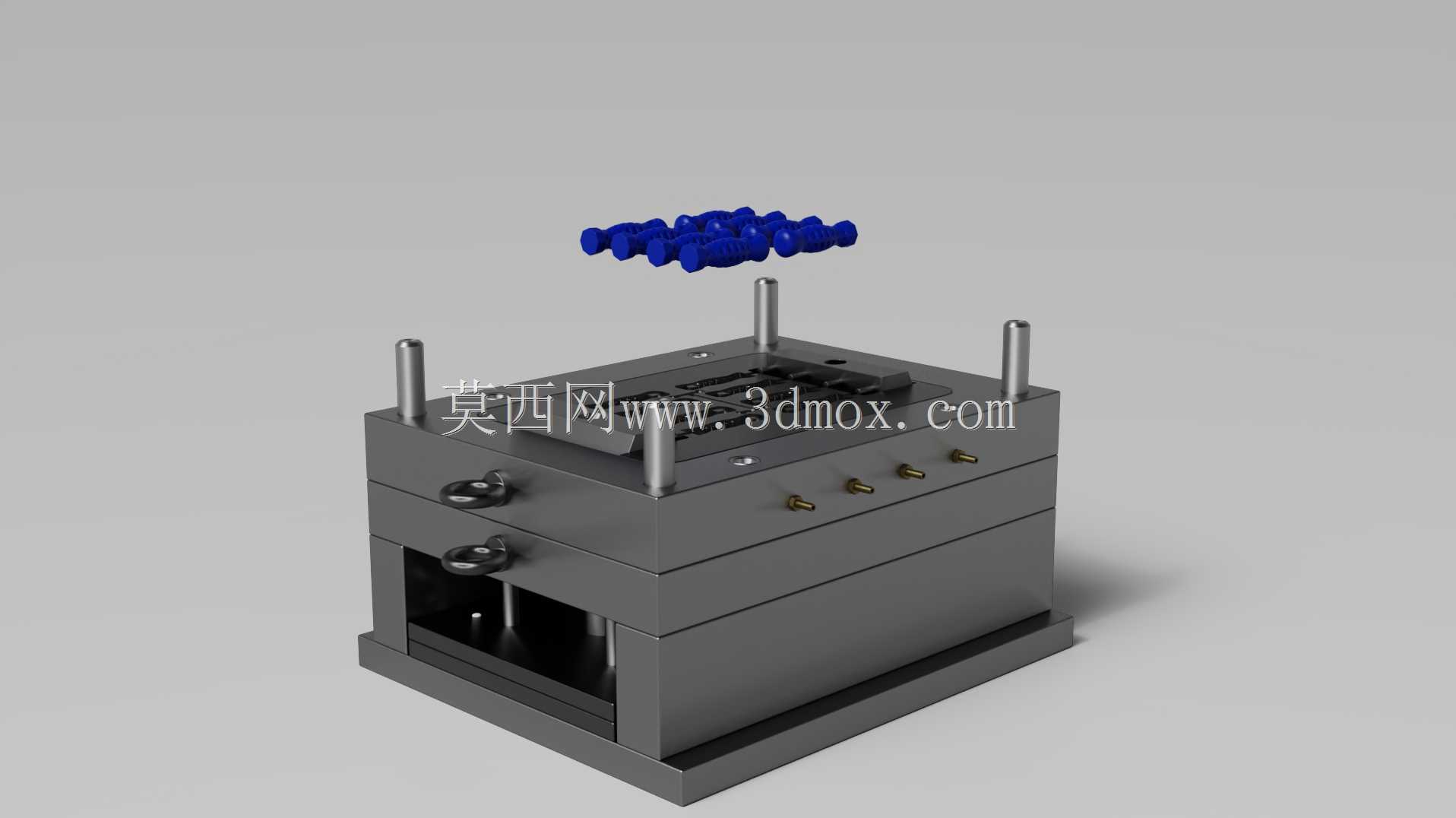

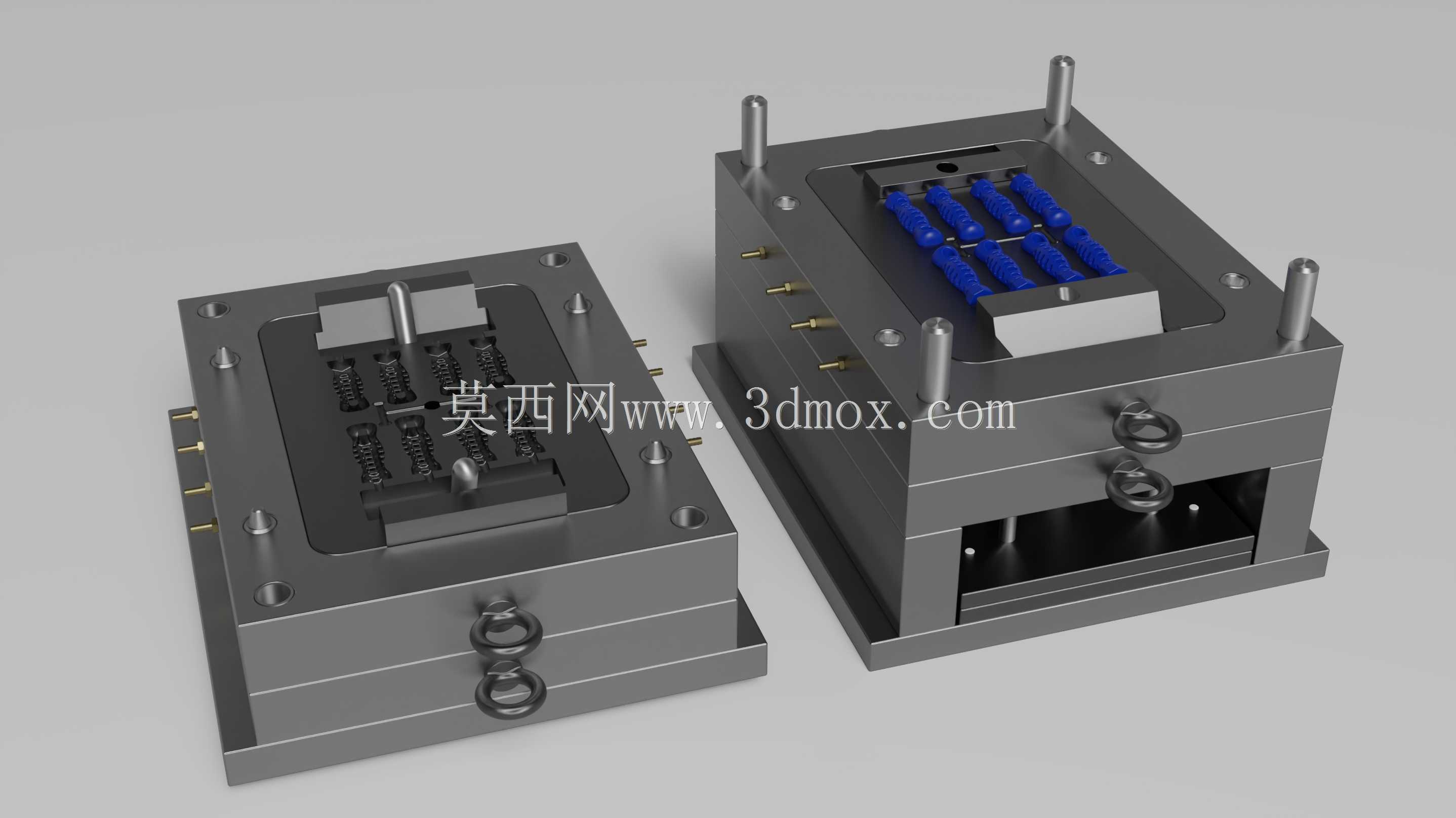

　　这套结构围绕小型文件柄类塑胶件的批量成型展开，外观上采用多层板叠合的模架形式，能够直观看出上固定板、热流道或浇注区域、型腔板、型芯板、顶出板及下固定板之间的装配关系。文件柄虽然属于尺寸不大的手持零件，但在实际生产中对外观一致性、拔模方向、浇口痕迹、顶出平衡和分型线位置都有明确要求，因此模具设计不能只关注单件造型，更要把成型周期、开模行程、取件空间和后期维护一起纳入结构判断。

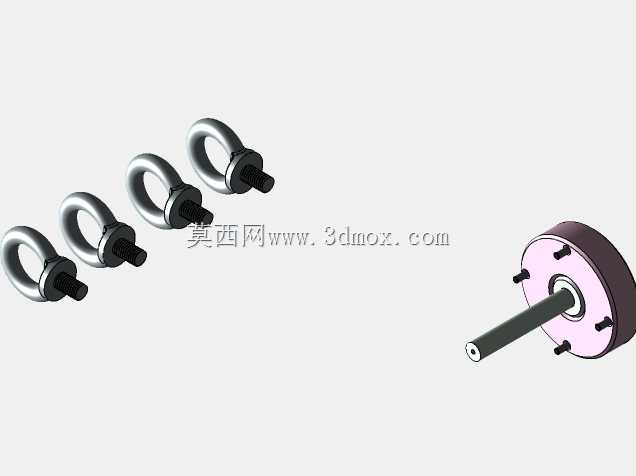

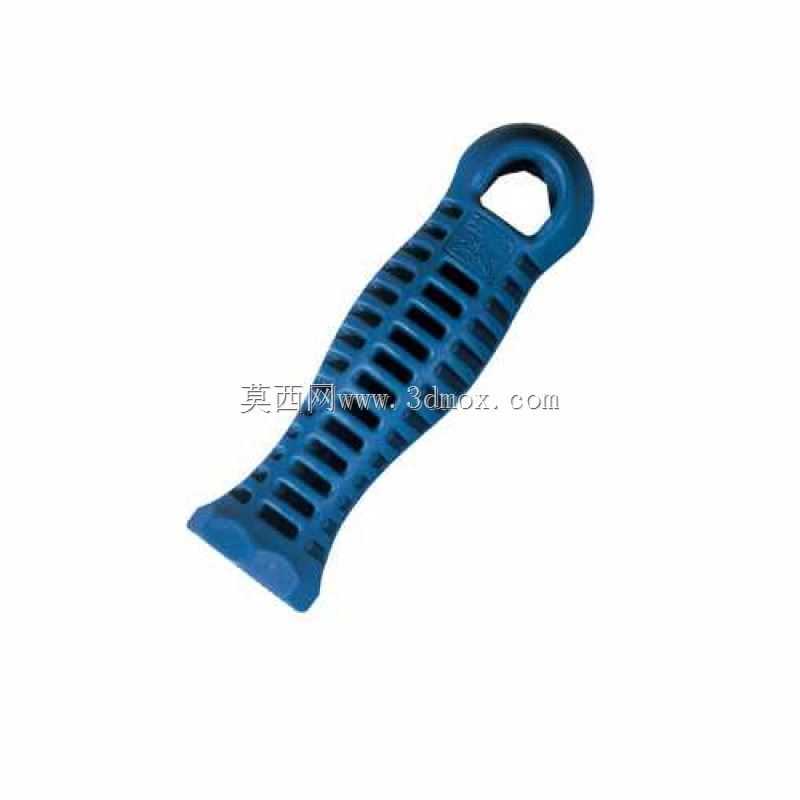

　　从应用场景看，该类模具主要服务于办公文具、文件夹配件、手动工具握持件以及小型塑胶手柄件的注塑生产。零件在使用时需要承受手指捏持、反复扳动和一定的插拔载荷，壁厚过渡不能突变，边缘也应避免尖锐应力集中。模型中多层模板的布置，对应了注塑模从安装定位、料流进入、型腔填充、冷却固化到开模顶出的完整动作链。外侧设置的手柄状结构可理解为模具吊装、搬运或模板操作时的辅助结构，侧面多处接口则与冷却水路、紧固连接或导向限位相关。

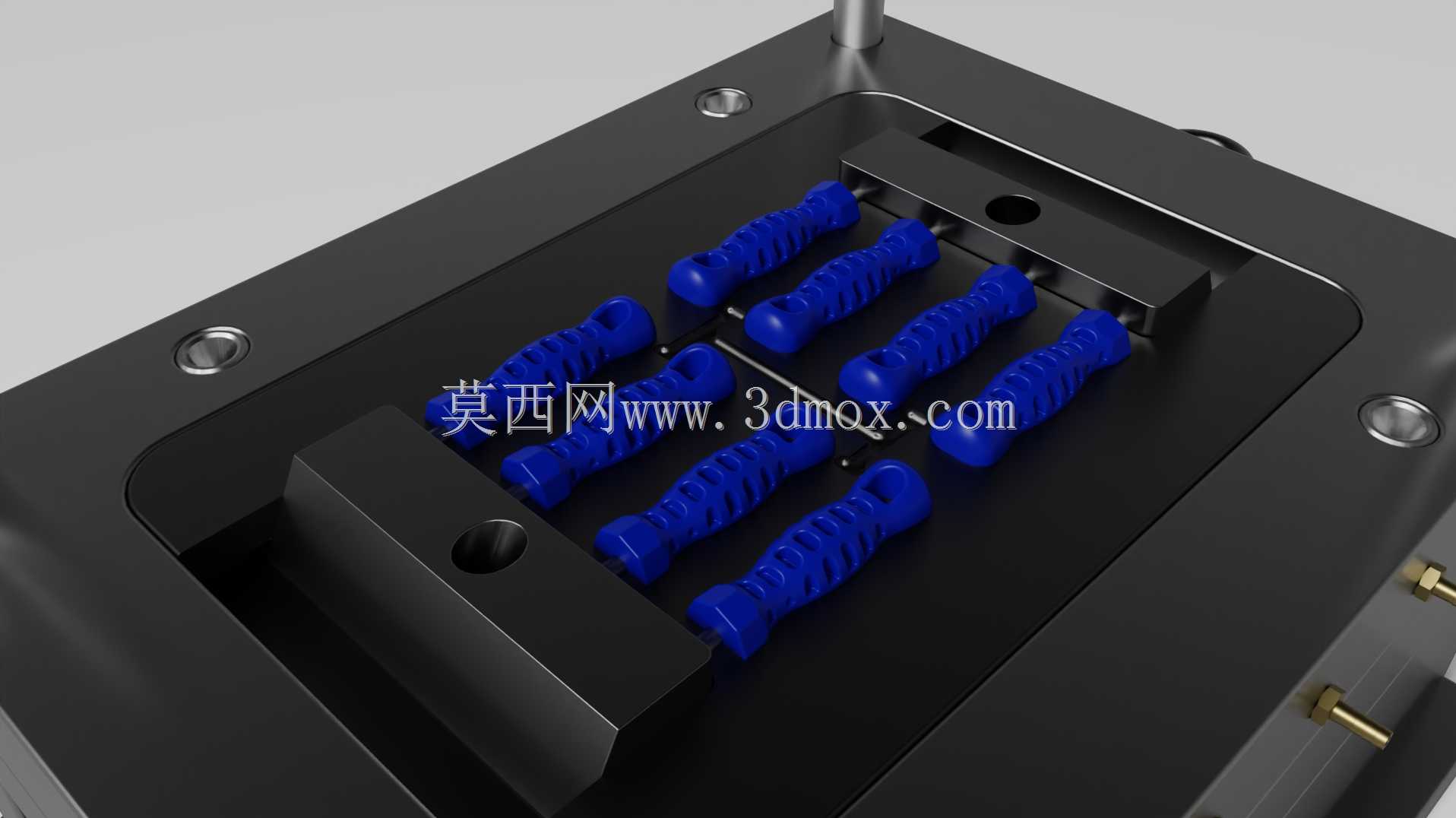

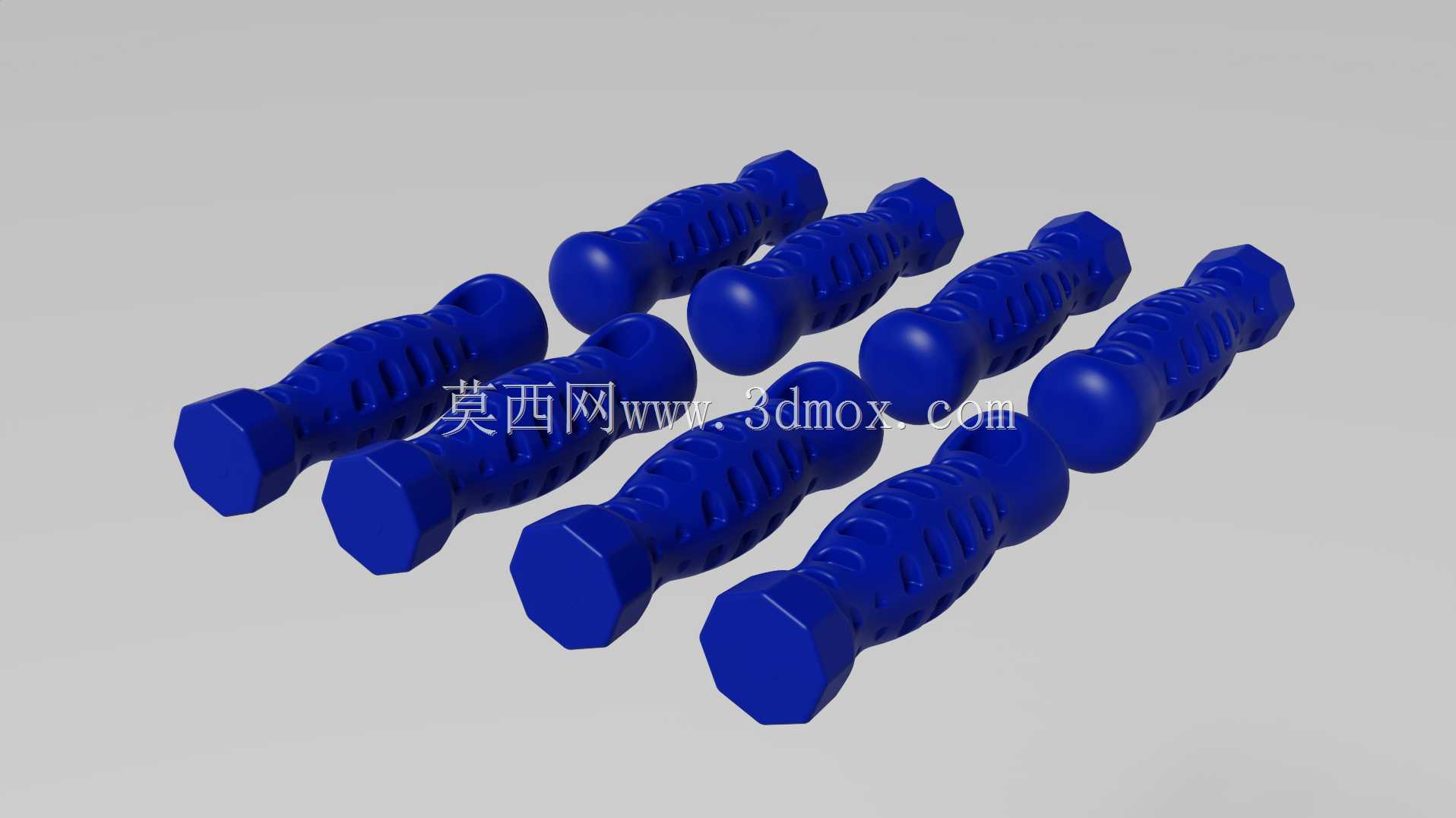

　　设计思路上，文件柄外形带有细长握持特征，成型时容易出现填充末端压力不足、翘曲或顶白问题。若采用多腔布局，需要在型腔排布时保证各腔流程相近，浇口截面不能过大，以免在手柄外观面留下明显痕迹；也不能过小，否则剪切热过高、压力损失增大。分型面应沿零件最大轮廓线设置，使型腔和型芯加工时便于数控铣削、电极修整和后期抛光。对于手柄表面要求较高的区域，应尽量减少侧向抽芯对外观面的影响；若零件存在倒扣或侧边孔位，则需要通过滑块、斜顶或镶件拆分来实现顺利脱模。

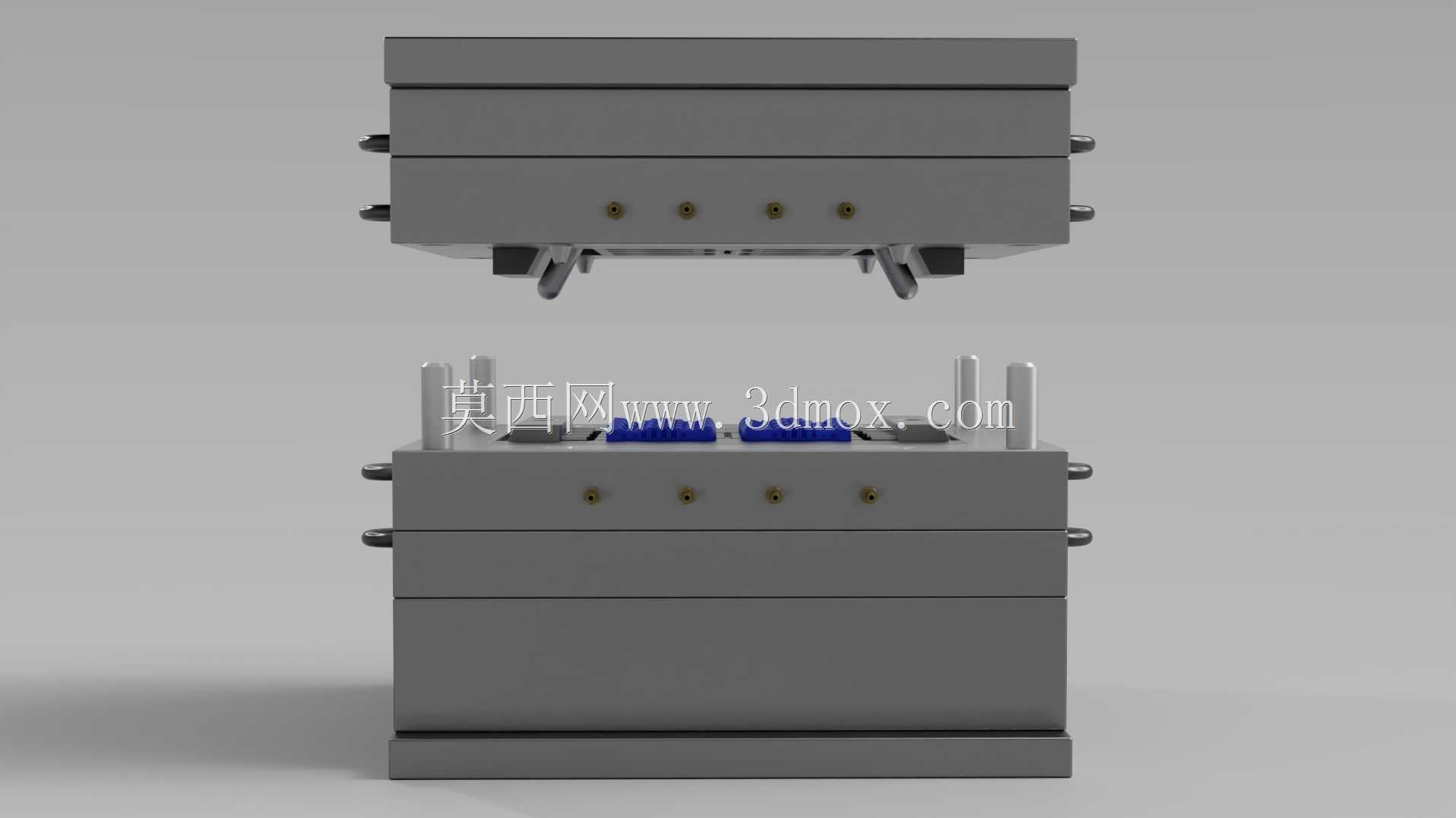

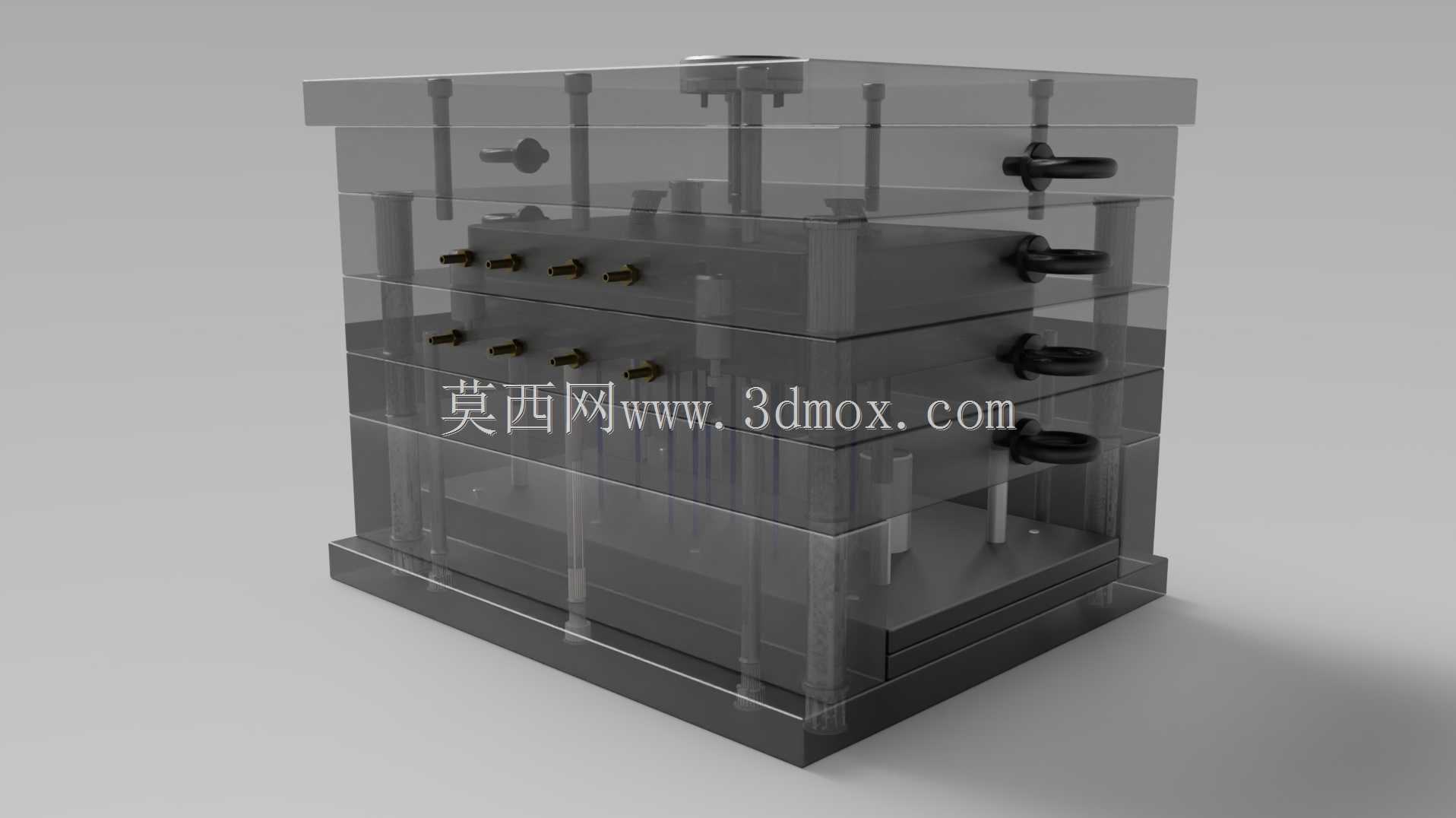

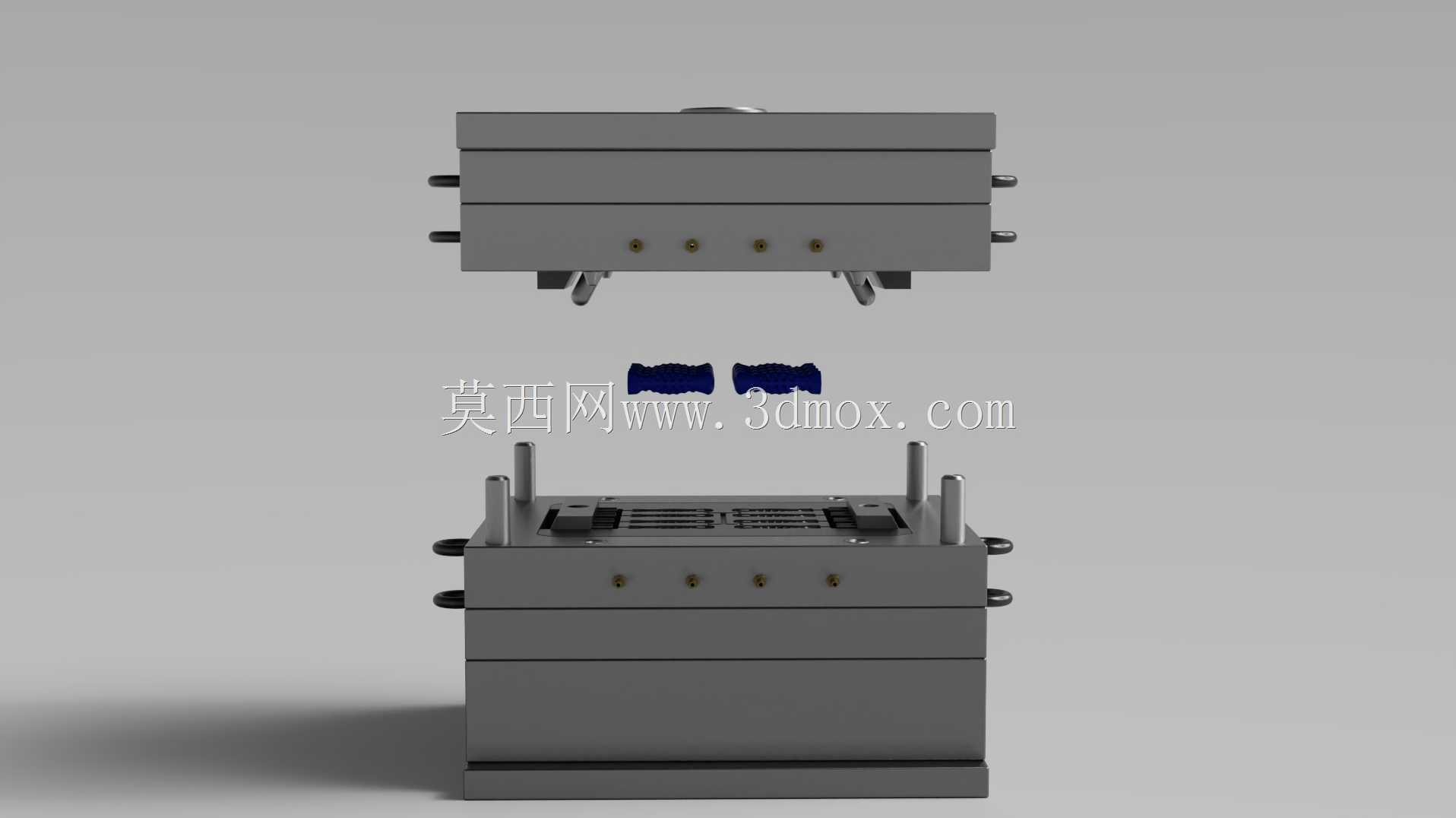

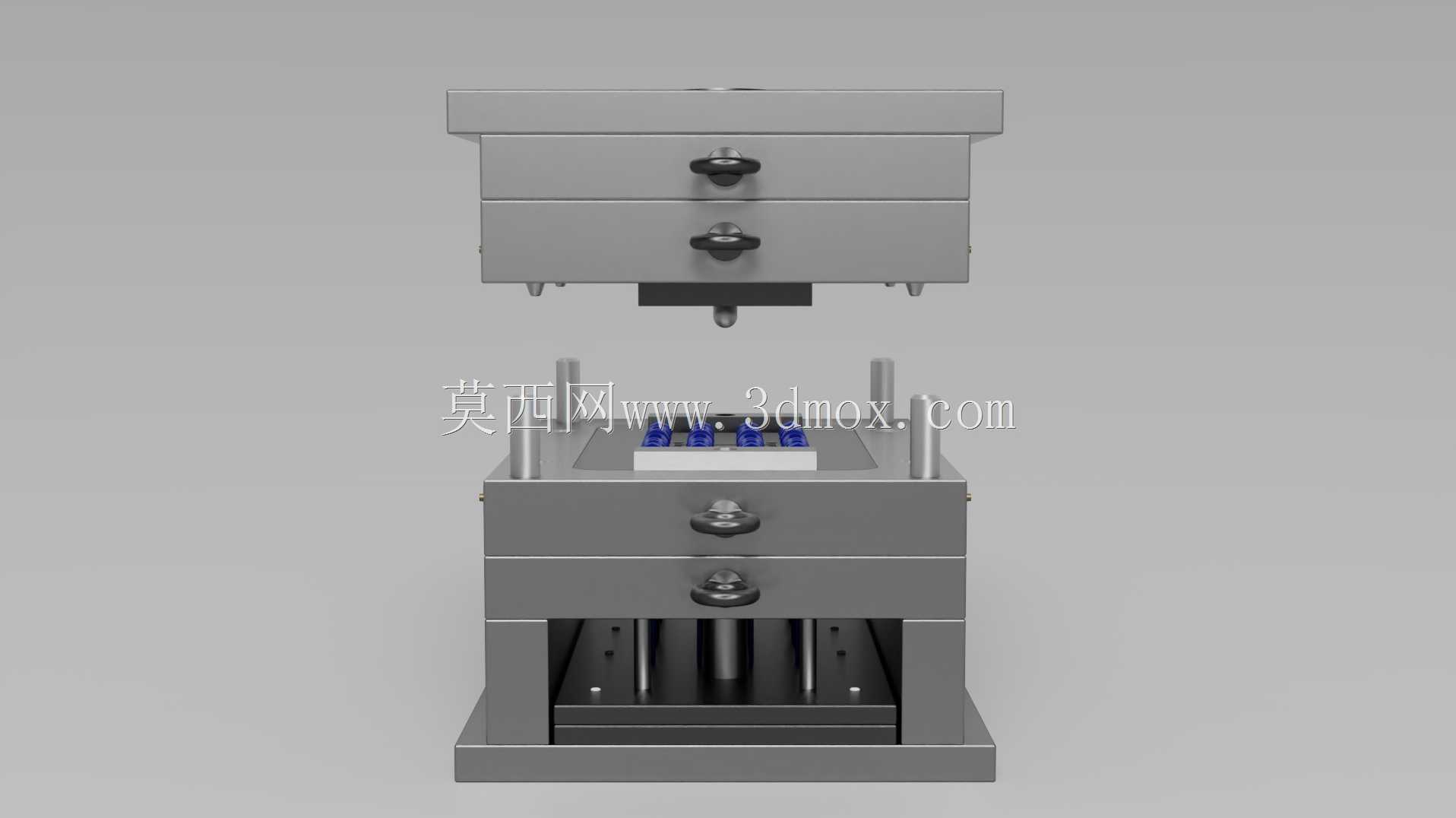

　　模架部分采用叠层结构，有利于把不同功能分配到独立模板上。上层承担与注塑机固定侧安装、定位环和浇口套对接的作用；中间模板承载型腔成型面，并布置冷却回路和锁紧面；下层则连接动侧机构，容纳顶针、回针、导柱、支撑柱及顶出板。导向件需要贯穿主要模板，保证合模时型腔与型芯的重复定位精度。对于这种多板结构，导柱和导套的配合长度、模板厚度以及螺钉锁紧位置都很关键，若支撑不足，注塑压力作用下模板可能产生微量挠曲，最终反映为零件飞边、壁厚不均或分型面压痕。

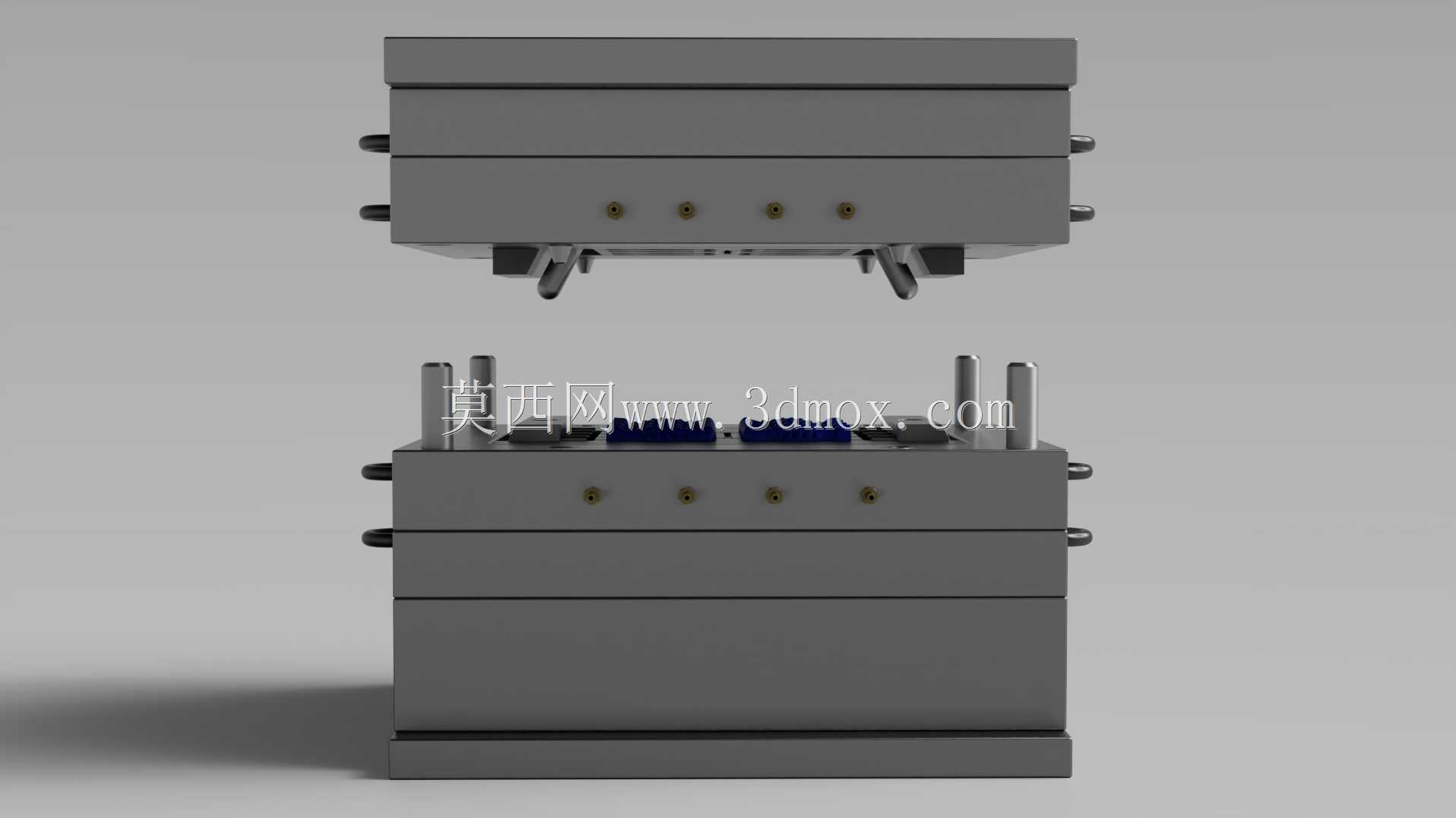

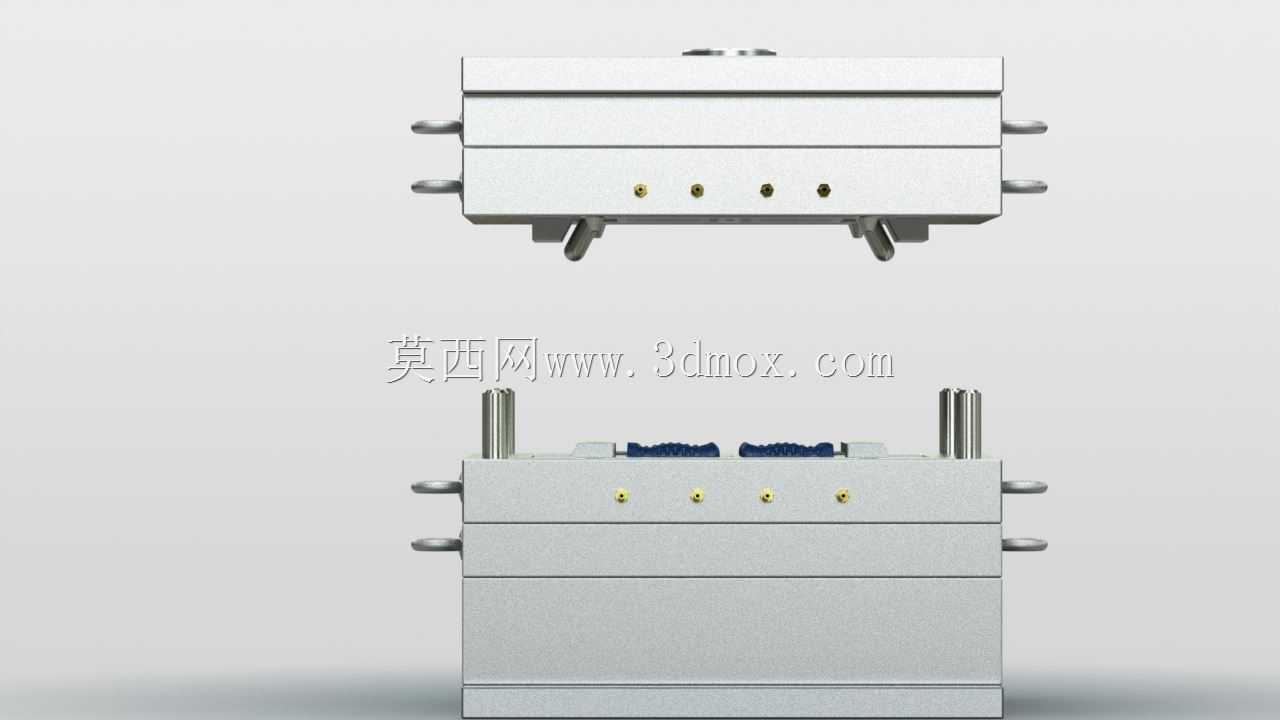

　　冷却系统在文件柄这类薄壁小件中不能忽视。虽然单件体积不大，但多腔同时成型时，热量集中在型腔区域，若水路距离成型面过远，周期会被拉长；若水路过于贴近薄弱镶件，又可能造成模板强度下降和温差不均。合理做法是沿手柄长度方向布置均衡水路，在浇口附近加强冷却，在填充末端保持适宜温度，使熔体既能充满型腔，又能在保压后快速稳定固化。模型中侧面接口的排布，为水路进出、堵头密封和外部水管连接预留了边界，实际出图时还需要核对孔道间距、密封面宽度以及与顶针、螺钉的干涉关系。

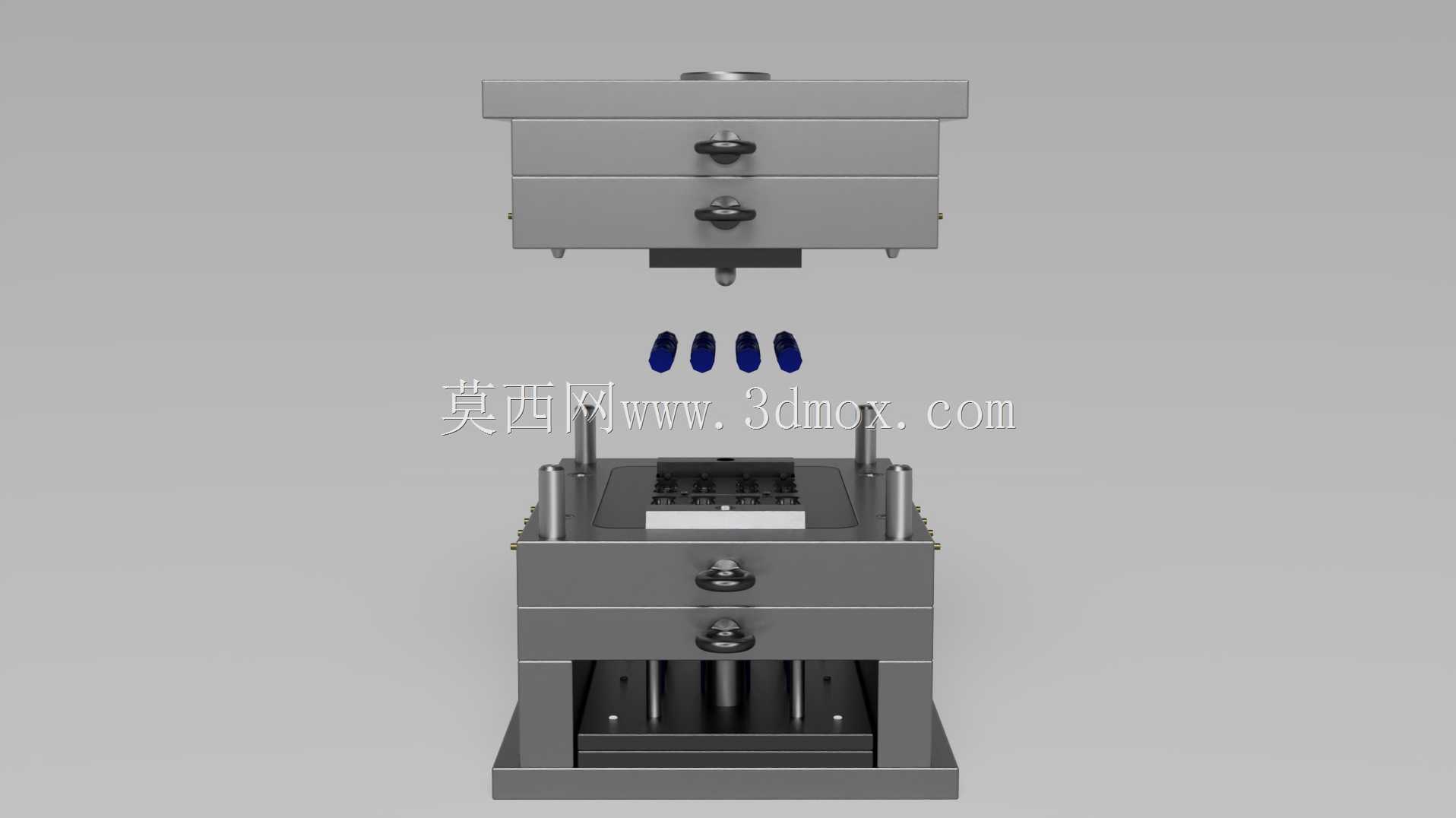

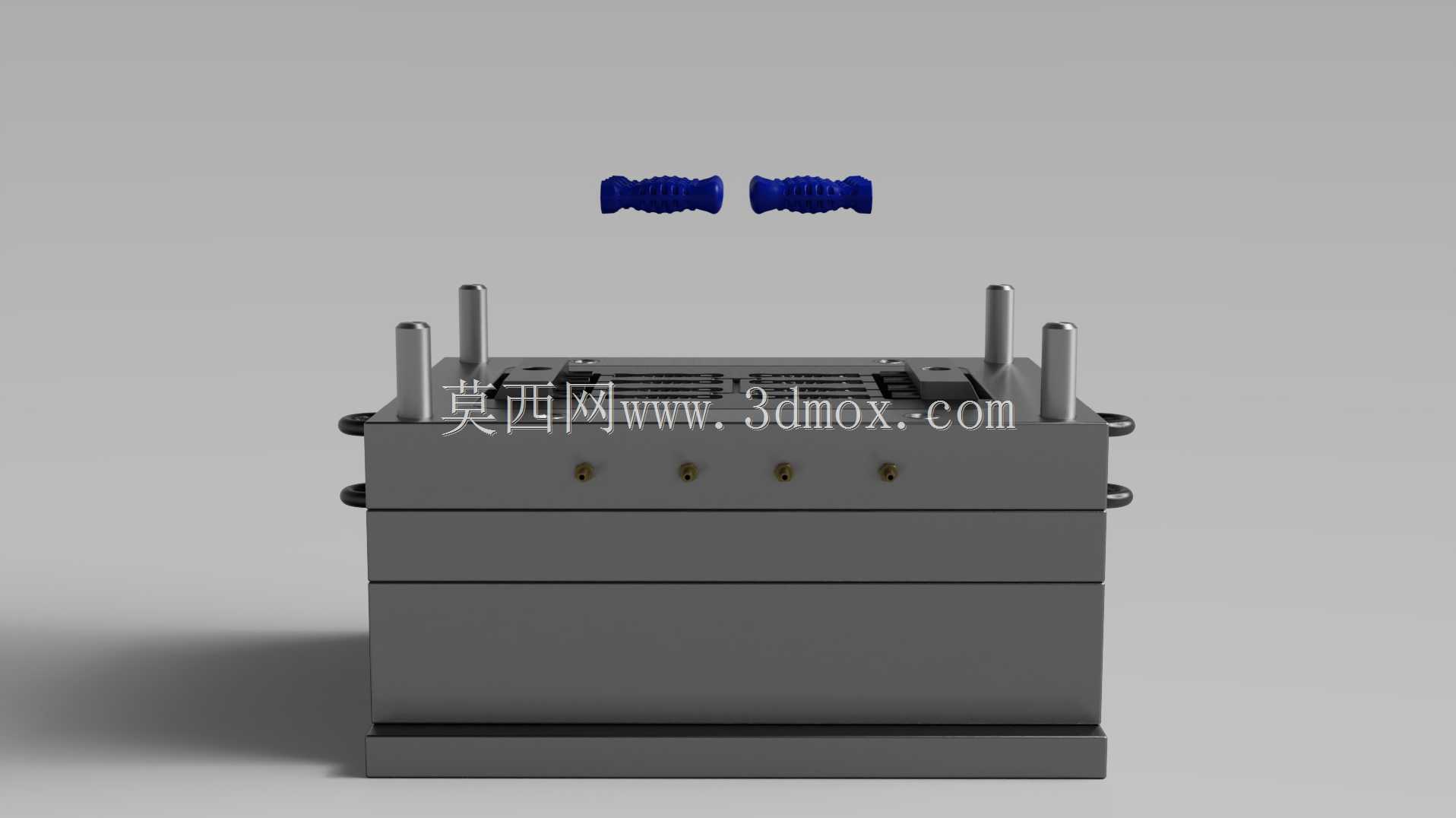

　　顶出设计应结合文件柄的形状特点。细长手柄件在脱模时包覆型芯的力较集中，若顶针全部布置在一端，容易造成零件偏摆、顶穿或变形。通常需要在筋位、端面、加厚区域以及包紧力较大的位置分散布置顶出元件，并保证顶针板运动同步。回针、弹簧和限位柱的位置要对称，顶出行程以零件完全脱离型芯并满足机械手或人工取件为准，不能盲目增大。若工厂采用自动化取件，还需在模具上方或侧方留出夹爪进入空间，避免零件顶出后与浇口凝料、滑块或水路接头发生干涉。

　　安装边界方面，这类模具需要匹配注塑机的拉杆间距、最小模厚、最大开模行程、锁模力和喷嘴接口尺寸。上层模板外形决定了吊装和入机方向，底部承压面应与机床工作台平行，定位环需与注塑机定模板中心孔一致。多层模架叠合后，总厚度、顶出孔位置和压板槽位置都要在装机前复核。若模具宽度较大，还应考虑行车吊装、翻模检修以及冷却水、液压管路在设备安全门内的走线空间。

　　从结构评审角度看，文件柄模具的重点不在复杂曲面，而在小型零件量产稳定性。型腔数量、浇口形式、模板刚度、冷却均衡、顶出分布和脱模斜度共同决定了良品率。三维建模时应把模板、镶件、螺钉、导柱、顶针、水路和浇口逐层建立清楚，不仅用于展示外观，更便于进行开合模动作检查、干涉检查和加工拆分。通过这种完整模架结构，可以在加工前发现顶针穿水路、滑块行程不足、螺钉距离型腔过近、取件空间不够等典型问题，从而降低试模返工风险。
