鞋扣皮带扣包夹包锁注塑成型模具

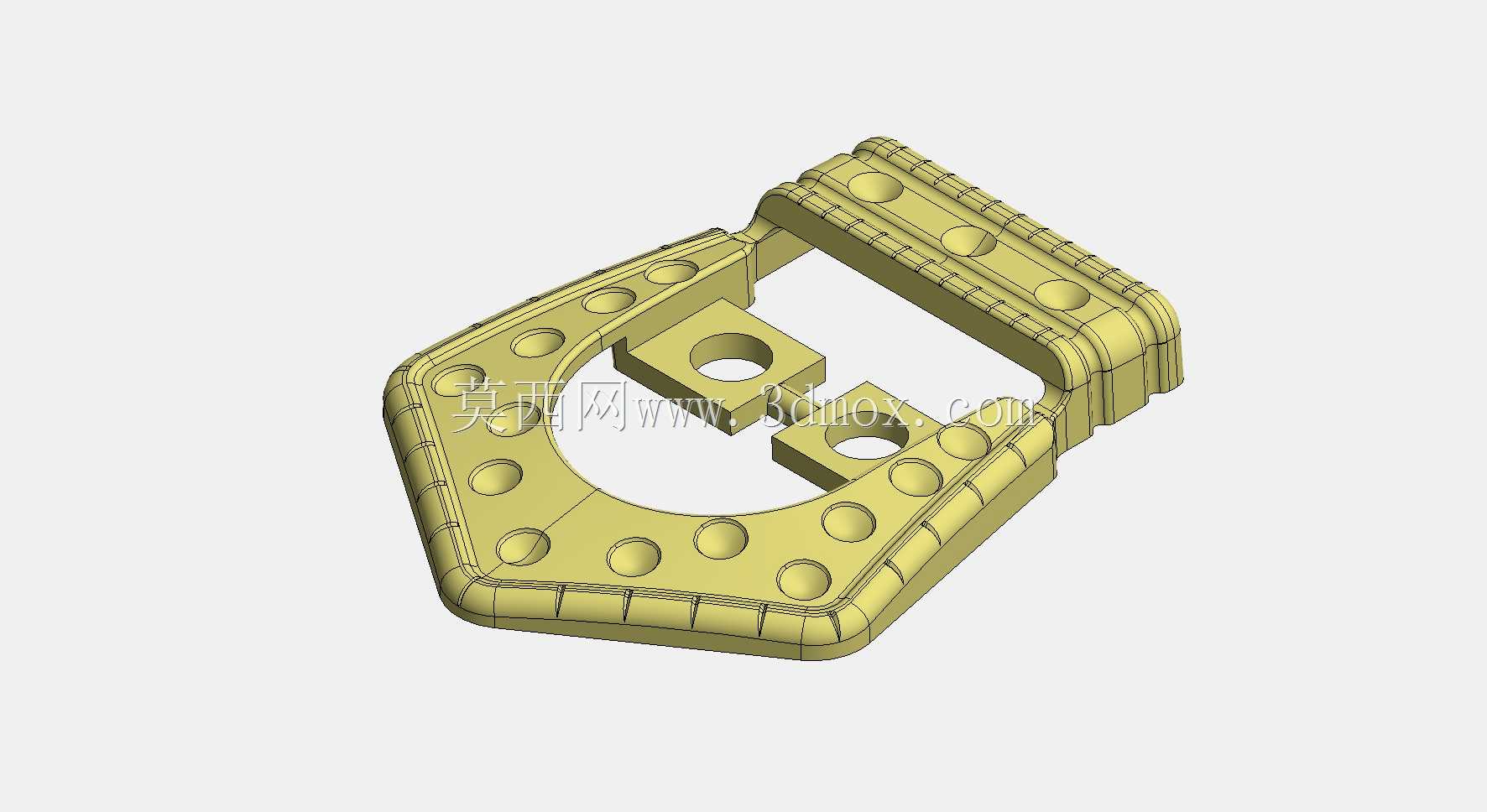

　　这套三维结构围绕小型服饰五金与箱包扣件的批量注塑成型展开，模具内部同时布置多组型腔，可在一次合模循环中完成鞋扣、皮带扣、包夹或包锁类零件的注射、保压、冷却和脱模。此类制件虽然外形尺寸不大，但在日常使用中频繁承受拉扯、弯折、扣合和反复开合，因此成型方案不能只关注外观，还必须兼顾卡扣弹性、壁厚过渡、浇口痕迹、顶出平衡以及后续装配间隙。

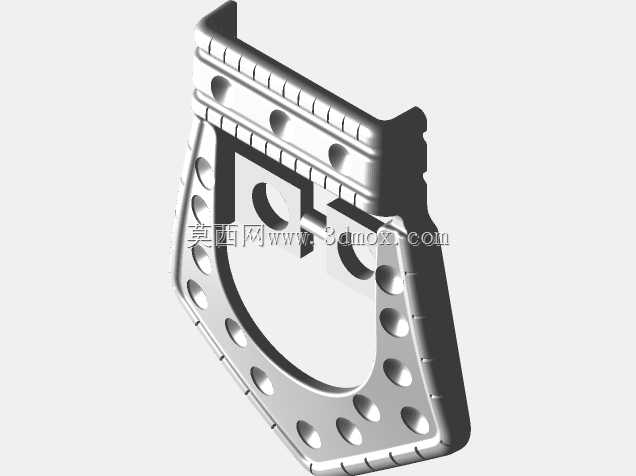

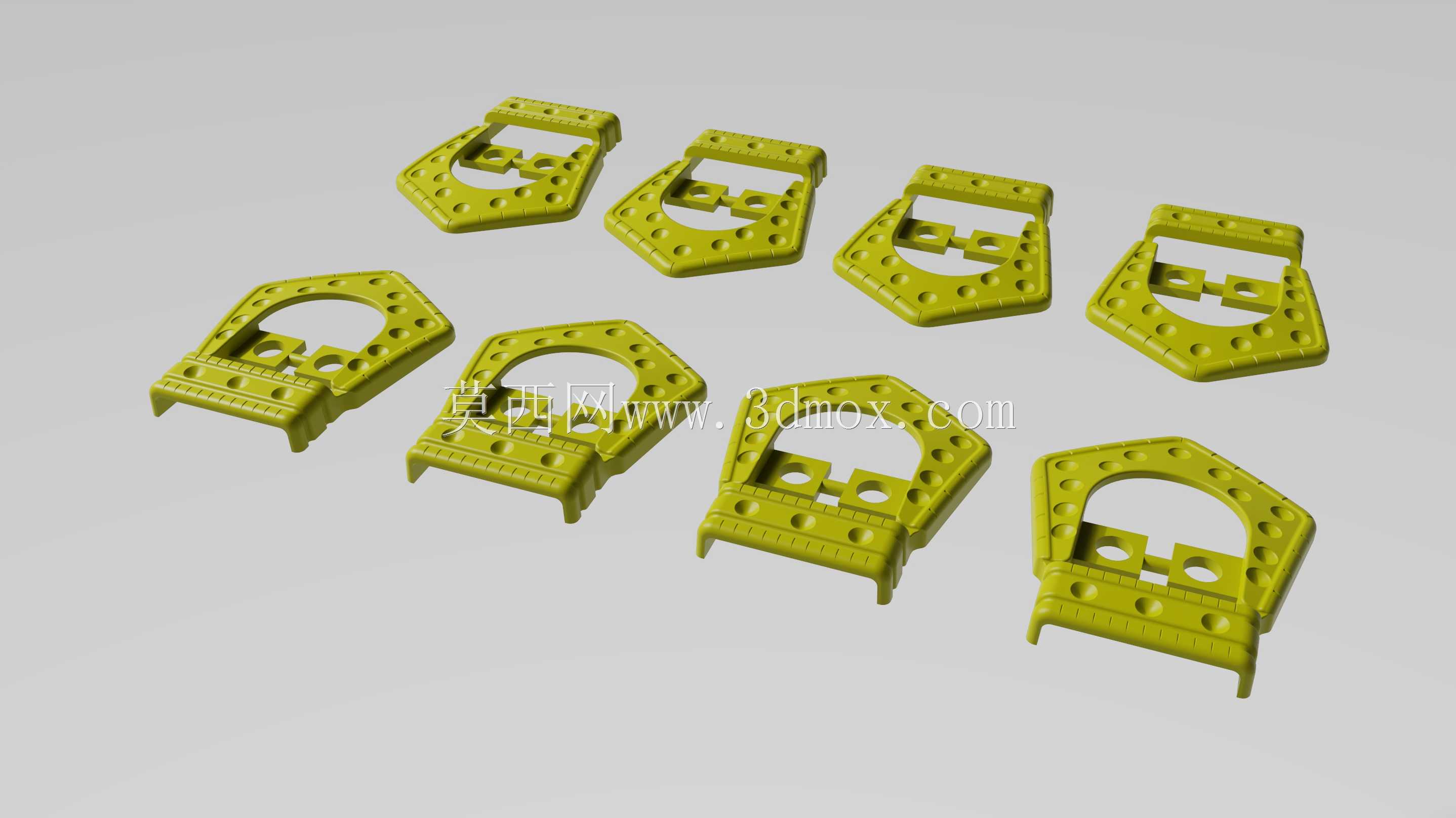

　　从现场使用角度看，这类模具主要服务于服饰配件、皮具辅料、箱包五金替代件和日用塑料扣件生产。制品通常安装在鞋带、织带、皮带端部或包袋开合位置，需要与带材、铆钉、弹簧片或金属扣体配合。模具设计时要先明确制件的装配边界：扣体宽度、穿带槽高度、卡爪厚度、圆角位置和脱模方向都会影响最终零件能否顺利穿带、锁紧和回弹。若型腔布置只追求数量而忽略流向，容易出现短射、熔接痕集中在受力位置、局部缩水或卡扣强度不足等问题。

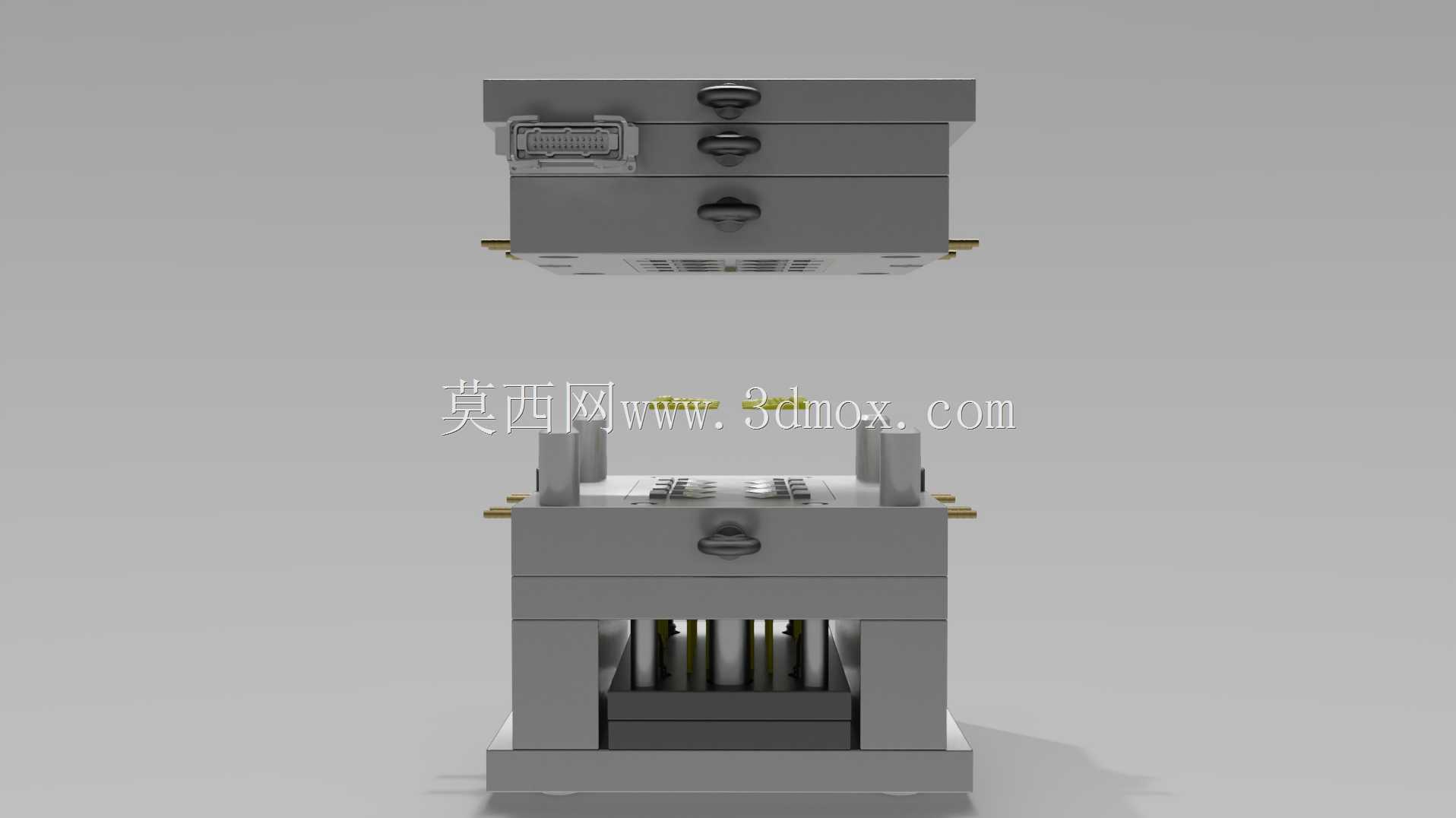

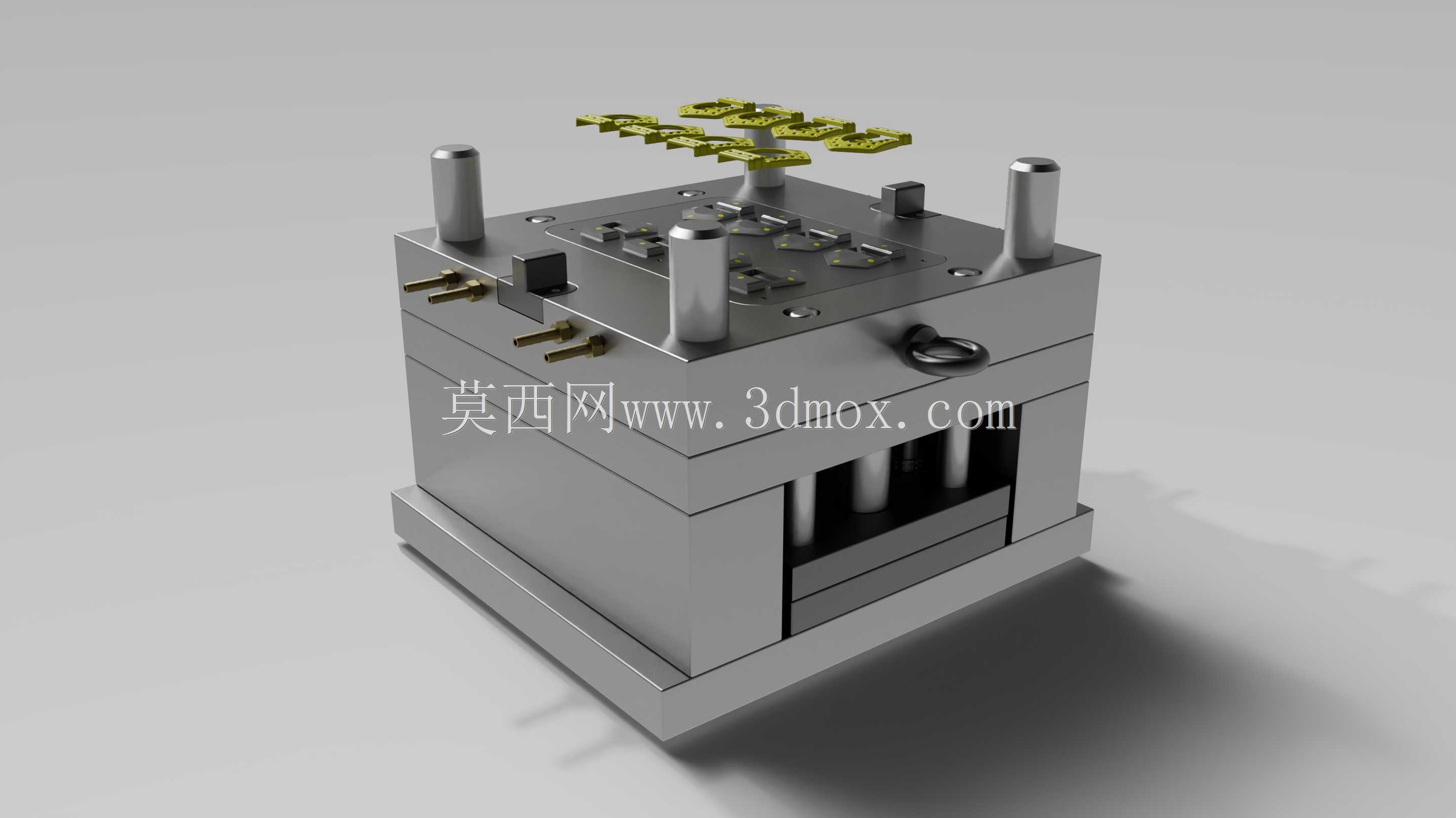

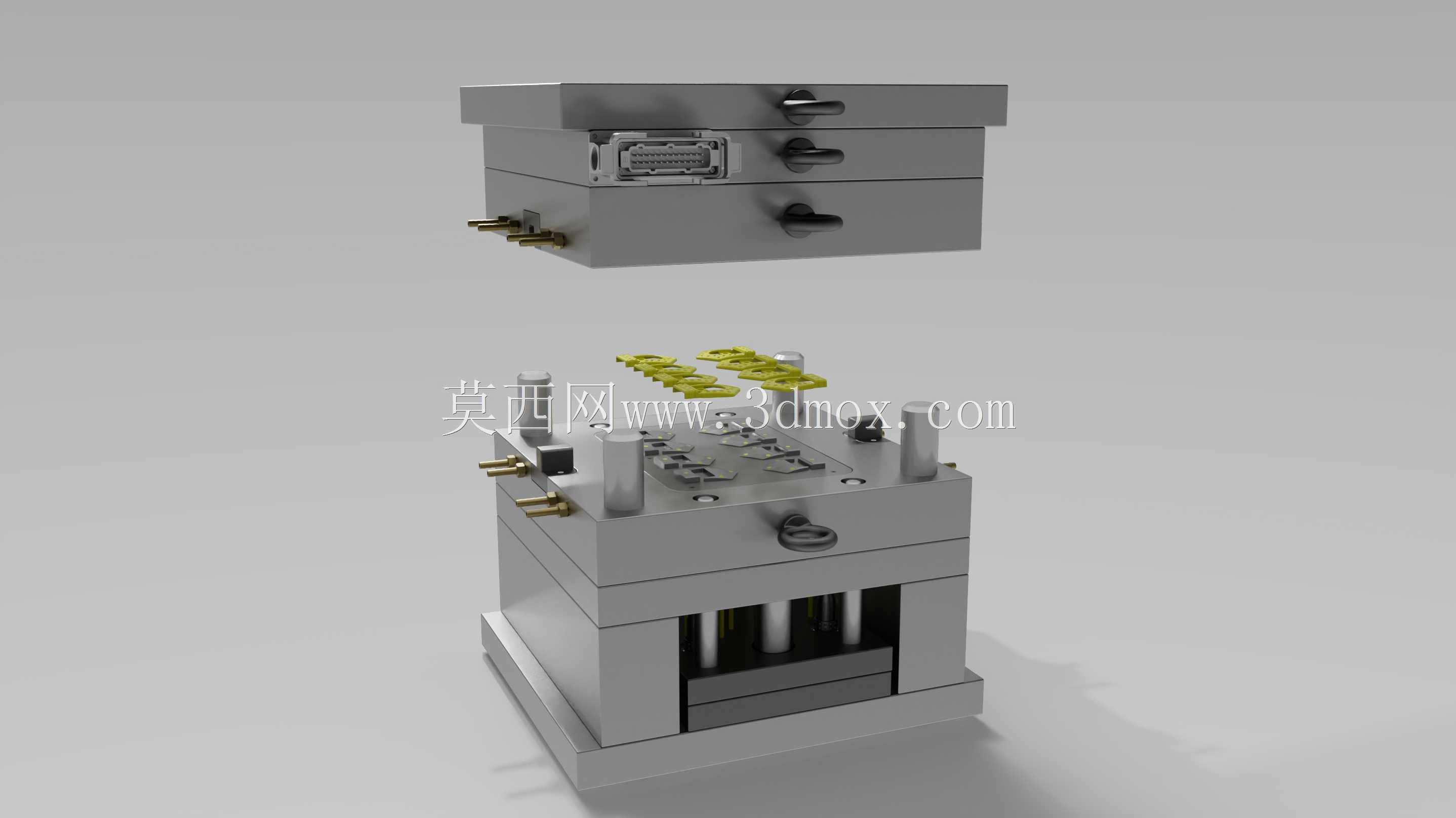

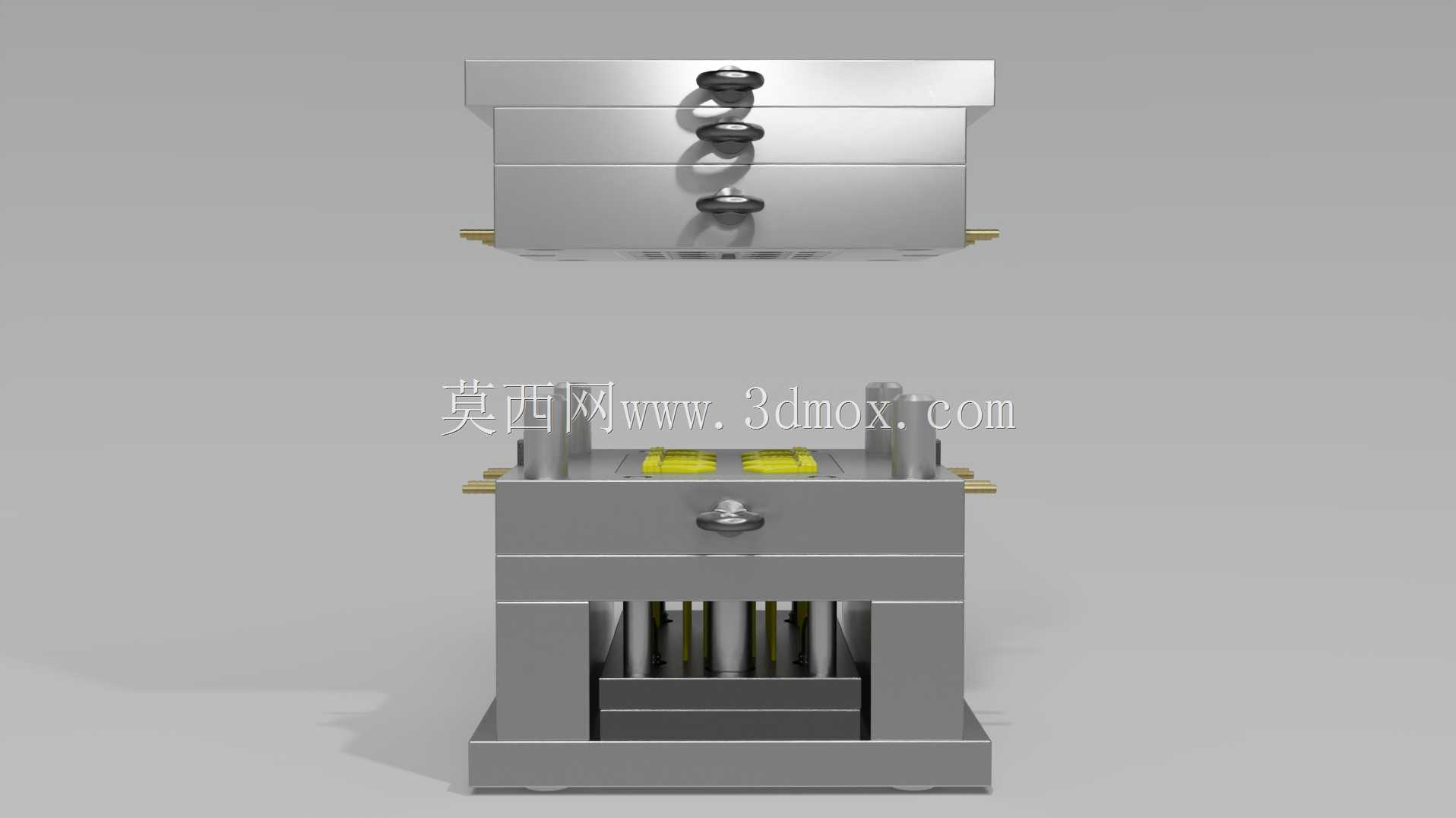

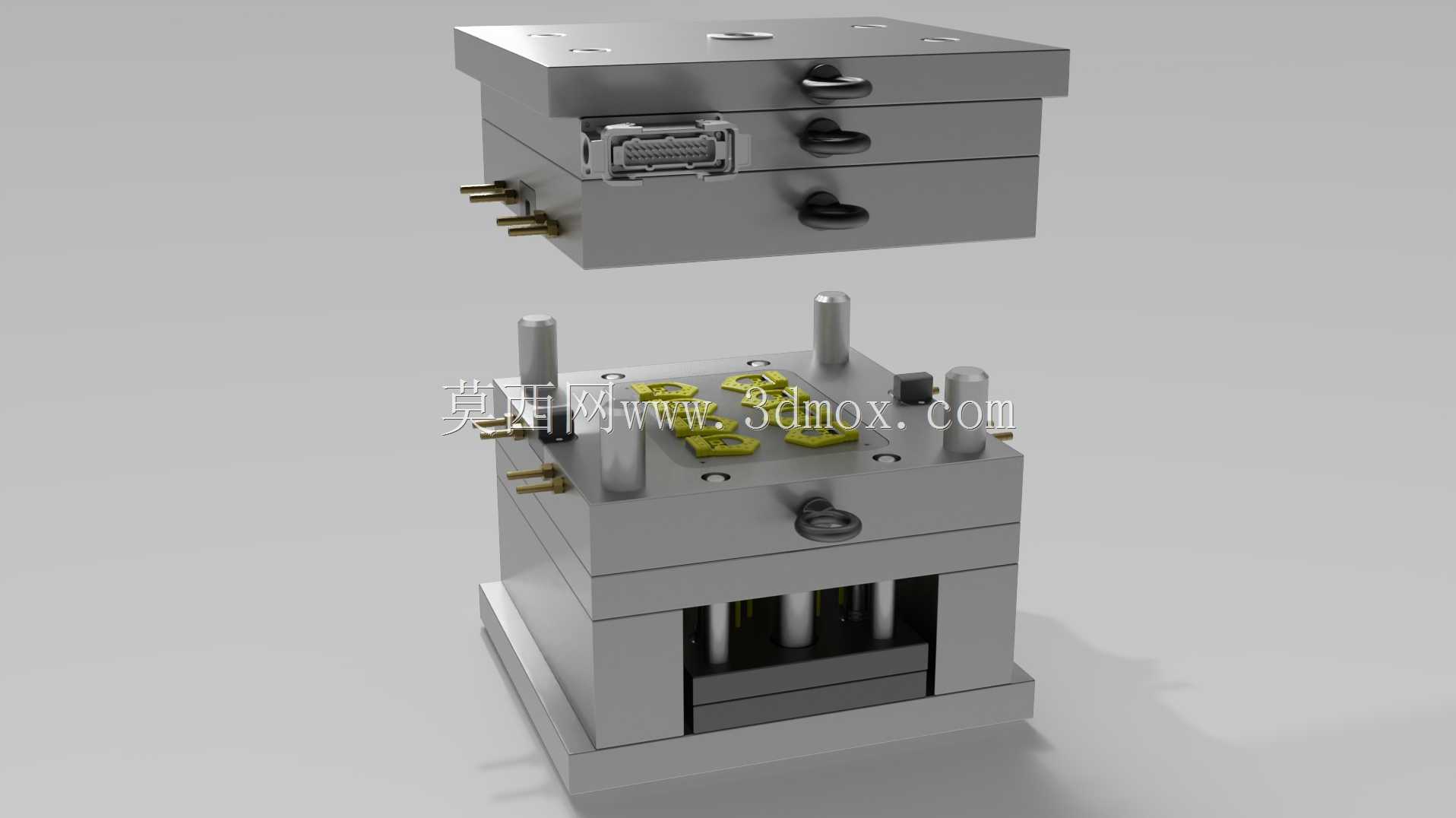

　　模型中可以看到模架采用多层板叠合结构，导柱、回针、顶出板和支撑柱按受力区域分布。细小扣件的投影面积不大，但多腔同时注射时模腔压力并不低，模板在浇口附近和型腔密集区需要保持足够刚性，否则分型面受压不均会产生飞边。支撑柱的布置避开顶针和冷却回路，同时填补动模侧空腔，使注射压力能够更均匀地传递到模架底部。对于这类多腔小制件，模板变形量往往比单个型腔的强度更值得关注。

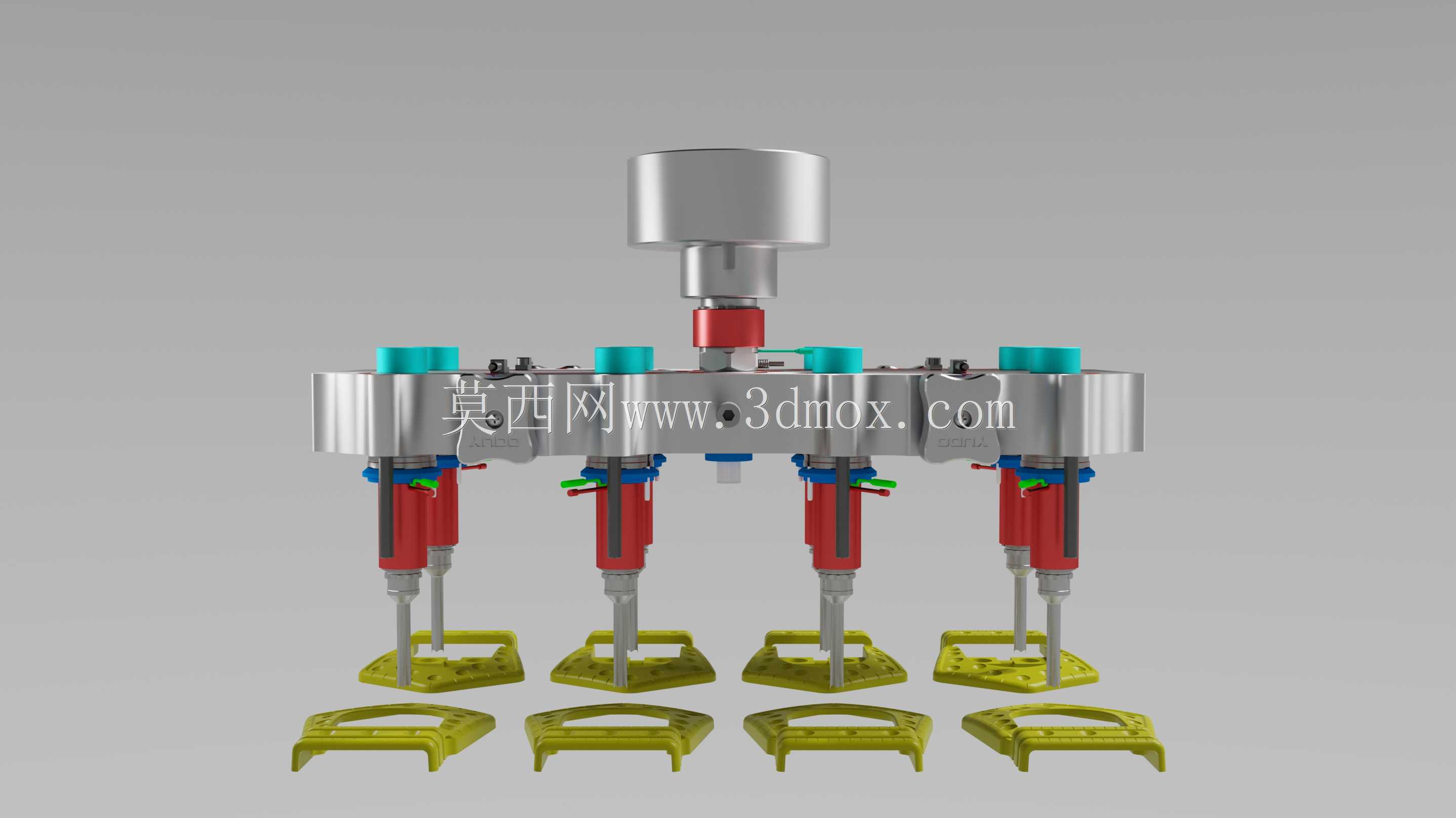

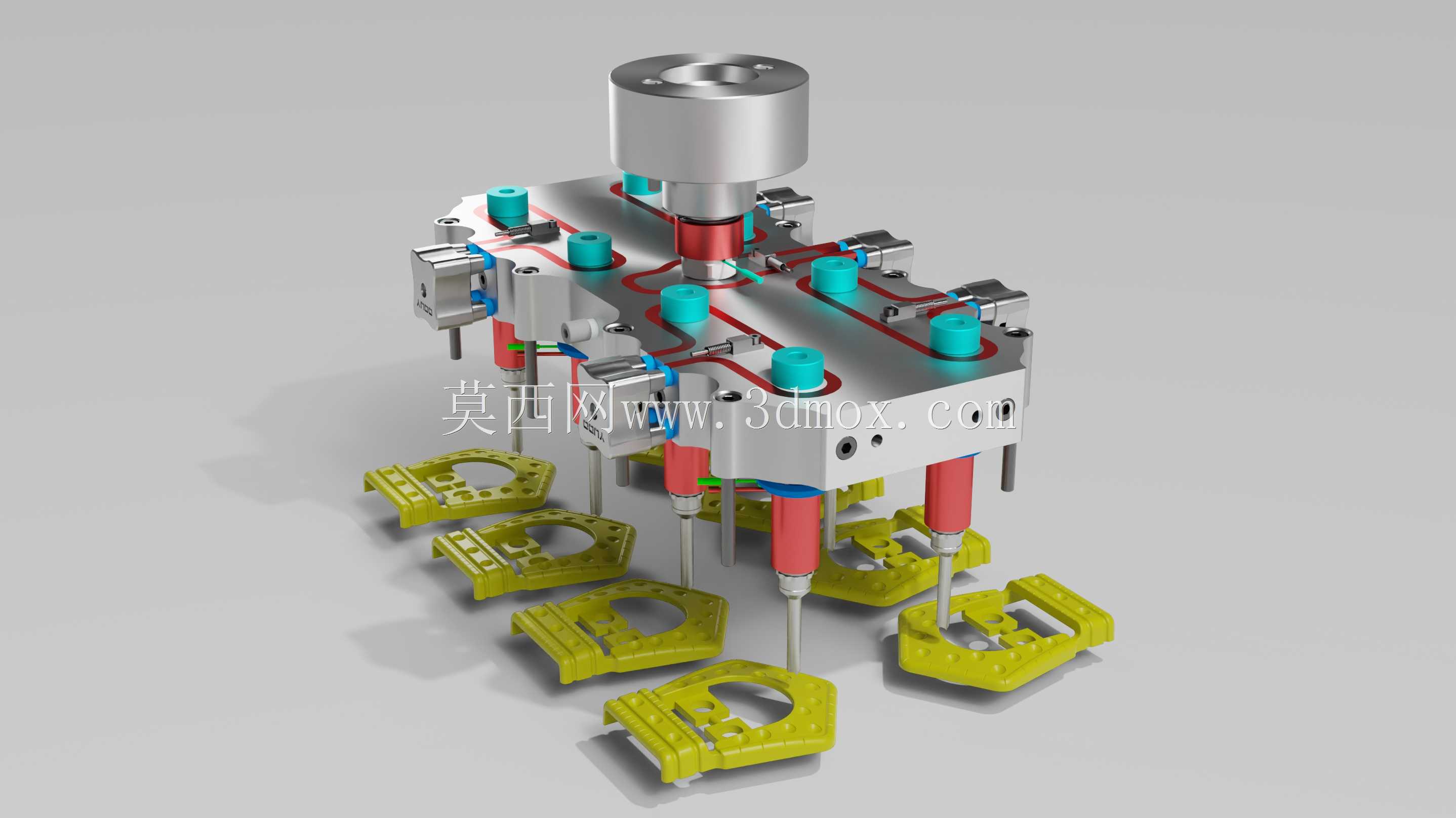

　　浇注系统采用多腔均衡填充思路，塑料从主流道进入分流道后再分配到各个型腔。鞋扣和包夹类零件常有窄槽、钩爪和薄壁段，若浇口偏离主要填充路径，熔体在到达末端前就会冷却，造成卡扣缺胶或表面光泽不一致。设计时需要把浇口放在便于去除、不影响装配且流动距离较短的位置；对外观要求较高的扣面，浇口应尽量隐藏在背面、侧边或后续与带材接触的区域。流道截面转折要平滑，避免急弯造成压力损失和料把过热。

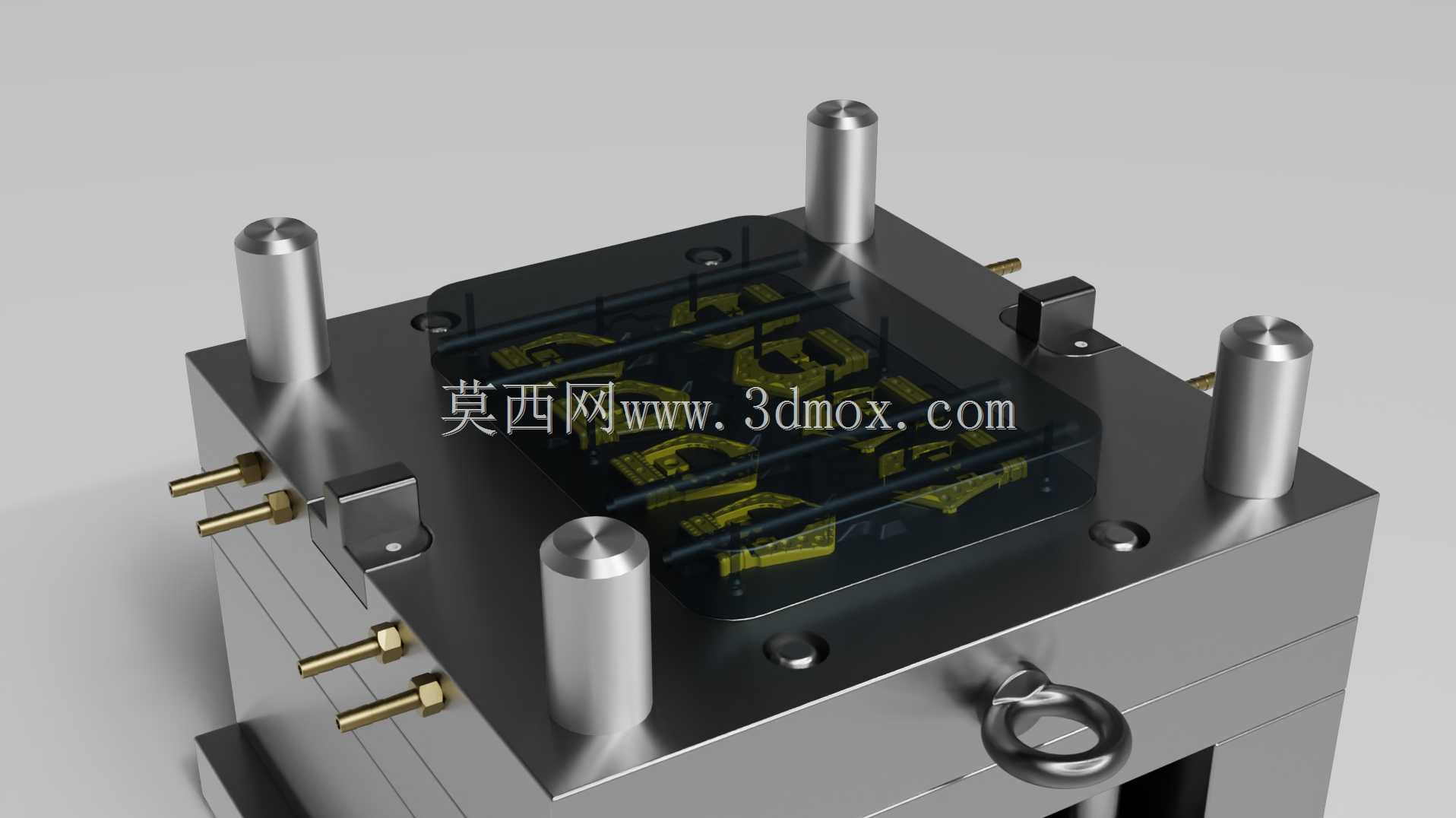

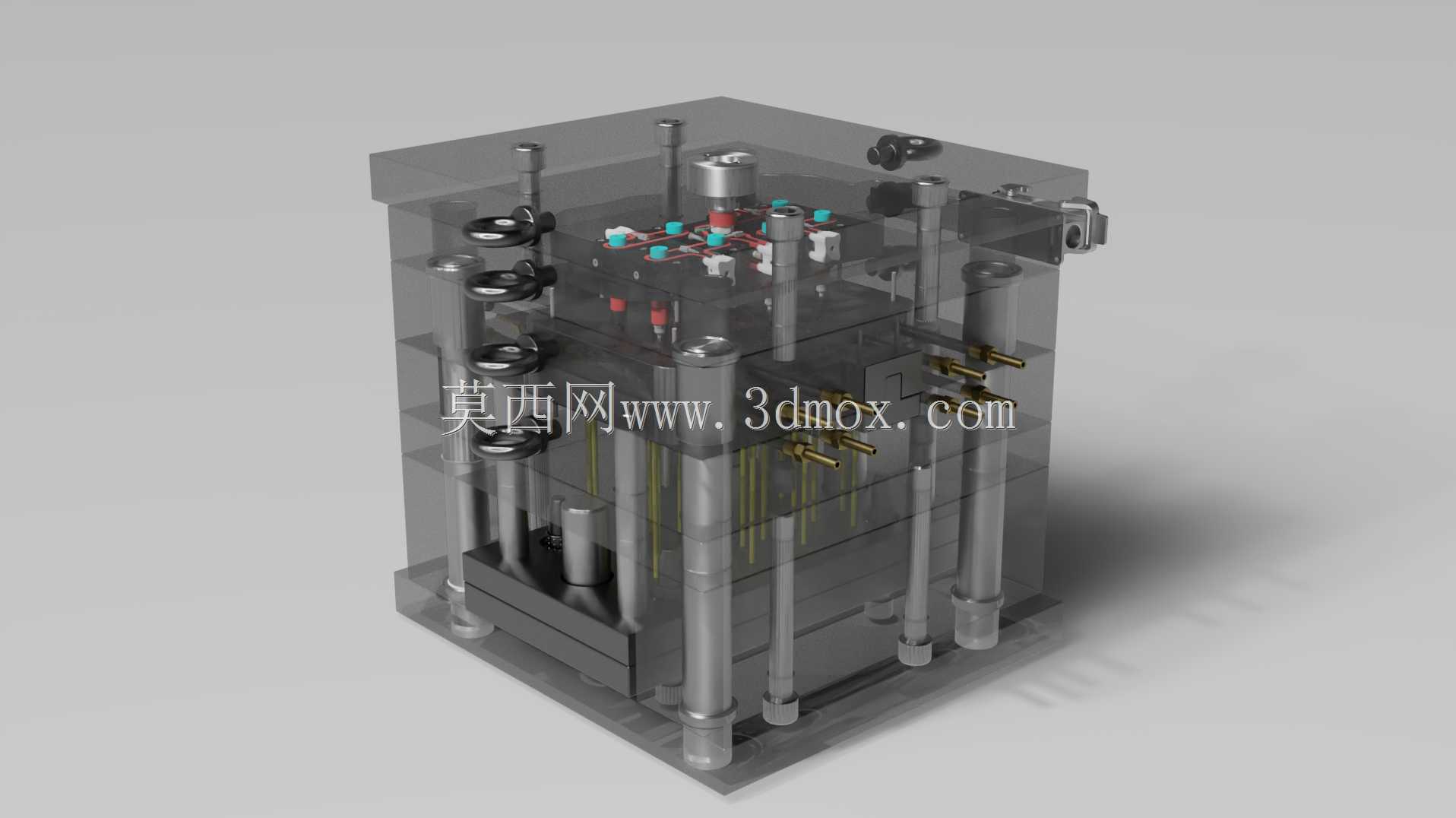

　　冷却系统在模型中以多组水路贯穿模板，围绕型腔和型芯密集区域布置。小型扣件成型周期短，冷却效率直接决定产量，但水路不能只追求靠近型腔，还要与顶针、螺钉、镶件和斜顶保持安全距离。壁厚较大的扣头和局部加强筋处热量集中，可通过隔水板或近距离水路加强换热；细长型芯则要防止单侧冷却导致制件包紧力不均。冷却温差过大会使制件出模后收缩方向不一致，表现为扣体弯曲、卡爪外张或孔位偏移。

　　脱模机构需要适应扣件的倒扣和钩形结构。模型中竖直顶杆、套筒式推出以及侧向抽芯结构相互配合，使制件在开模后能够先脱离深腔，再从成型卡扣位置安全退出。鞋扣、皮带扣和包夹常带有侧向凹槽或穿带孔，若强行沿开模方向顶出，会拉伤扣面或使弹性爪发生永久变形。斜顶和滑块的运动角度要兼顾抽芯距离与机构强度，行程末端保留稳定定位，合模时靠锁紧面承受注射压力，避免侧抽部件在高压下后退。

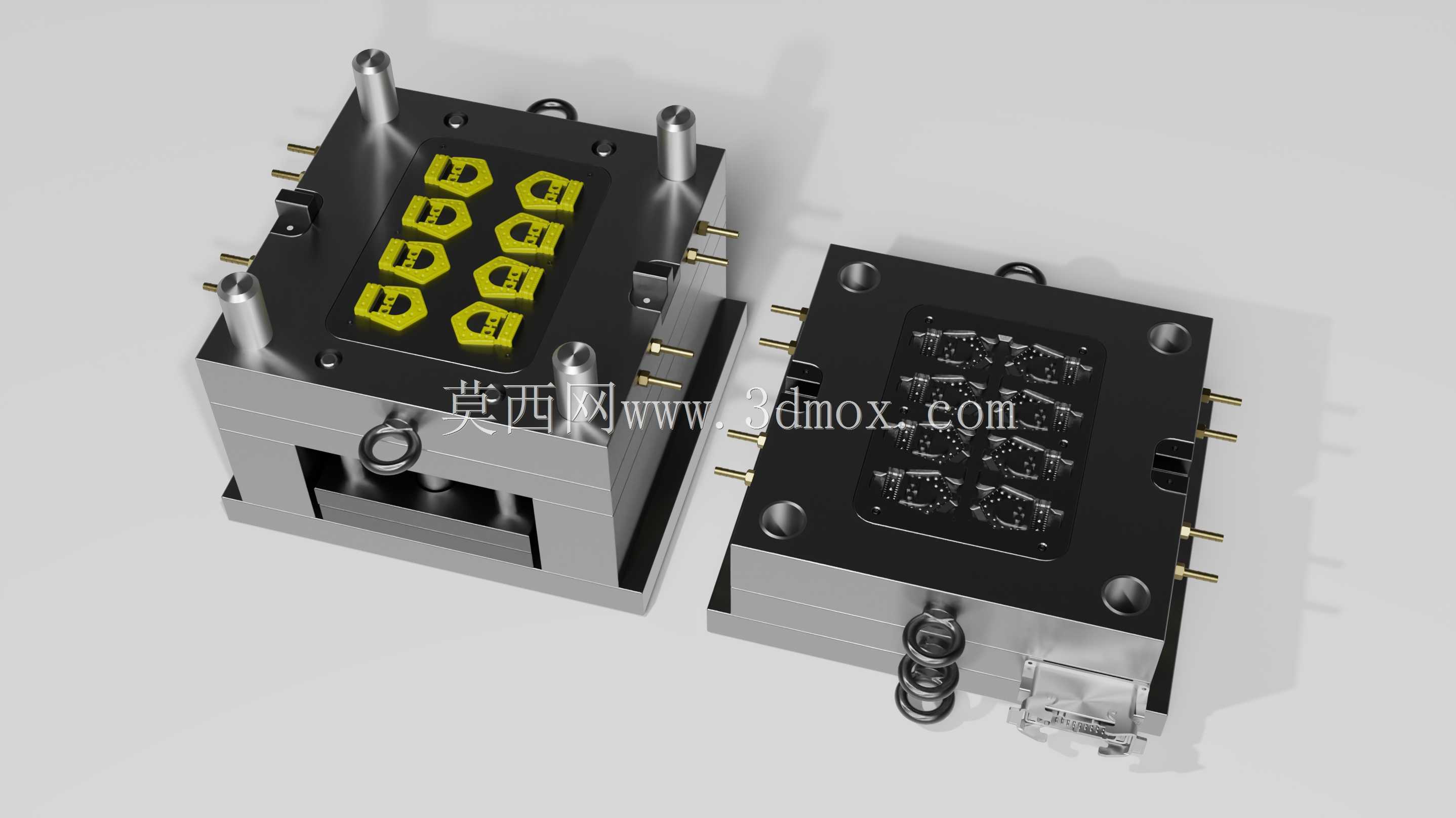

　　型腔与型芯采用镶拼方式更符合小扣件生产特点。制品细节多、筋位窄、排气困难，整体电极加工和后期抛光都不方便；拆成独立镶件后，可分别进行铣削、放电、研磨和冷却孔加工，也便于在试模后针对个别型腔修正尺寸。镶件拼合线应尽量避开制件外观面和受力圆角，同时利用分型缝隙排出型腔末端气体。多腔模具还要控制各镶件的一致性，若某个型腔的尺寸偏差造成扣合力不同，批量装配时会出现部分零件过紧、部分零件松脱的情况。

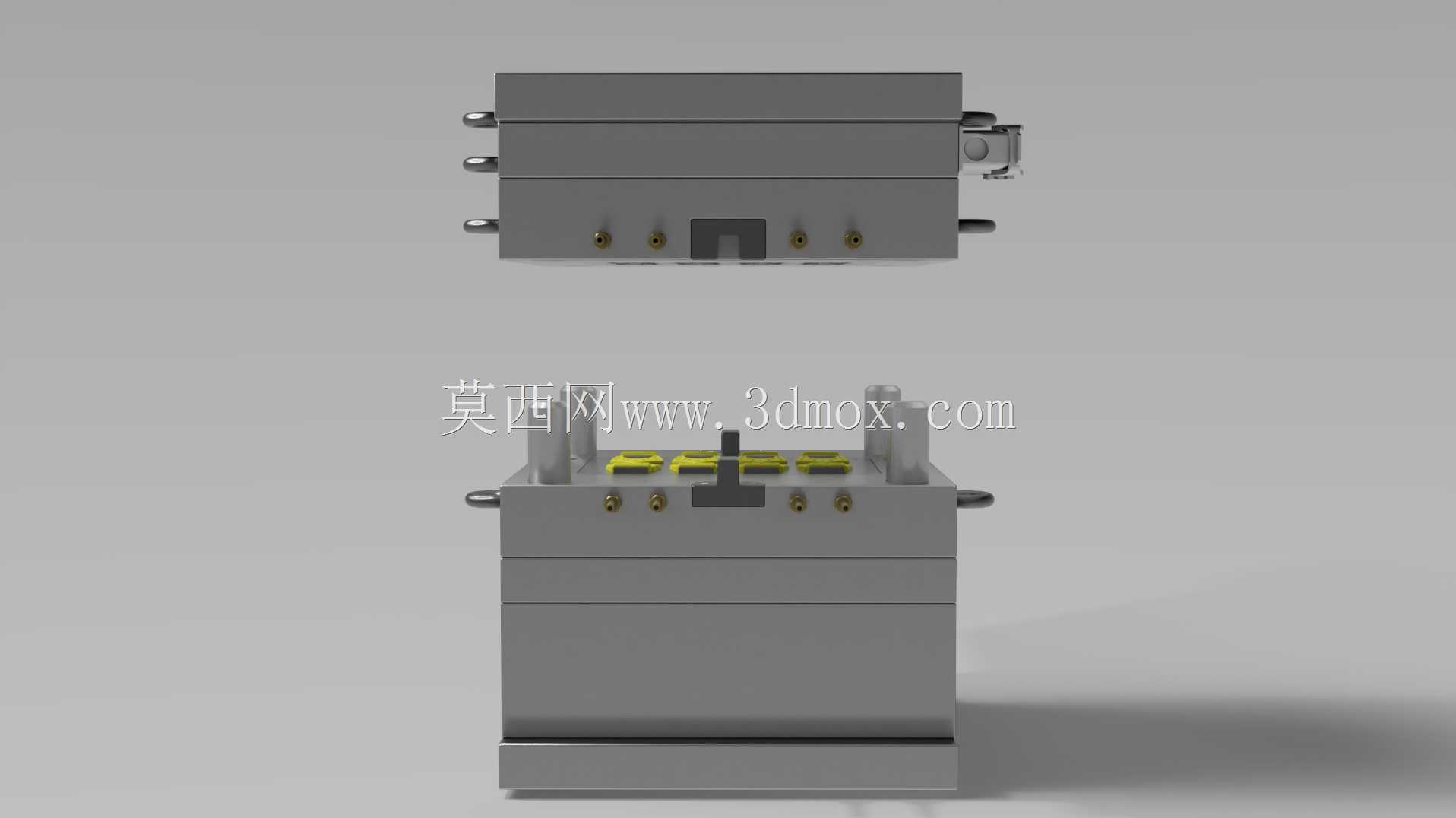

　　从安装边界看，模具外形需要匹配注塑机拉杆间距、最小模厚、开模行程和顶出孔位置。上方定位环与主流道衬套对准机台射嘴，动定模通过导柱保证重复合模精度；顶出板行程要满足制件和流道凝料同时脱落，下方还要预留机械手或输送带取件空间。多腔小零件生产常采用自动化掉落或吸盘取件，模具外侧不应有突出管路与取件轨迹干涉，吊环、锁模槽和冷却水嘴位置也要兼顾吊装与机台操作。

　　试模阶段通常先进行短射检查，观察塑料在各型腔中的填充先后，再逐步调整保压和冷却时间。卡扣类制件不能只按样板外观验收，还要实测穿带阻力、扣合声音、回弹角度和多次开合后的变形量。若顶白出现在卡爪根部，往往说明局部脱模斜度不足、顶出力偏置或保压过大；若扣体尺寸随批次波动，则需要复核浇口平衡、模温分布和镶件封胶面。整套结构的价值在于把细小扣件的外观、装配和力学需求转化为可重复、可维护、可批量生产的成型方案。
