儿童塑料插扣皮带扣结构设计

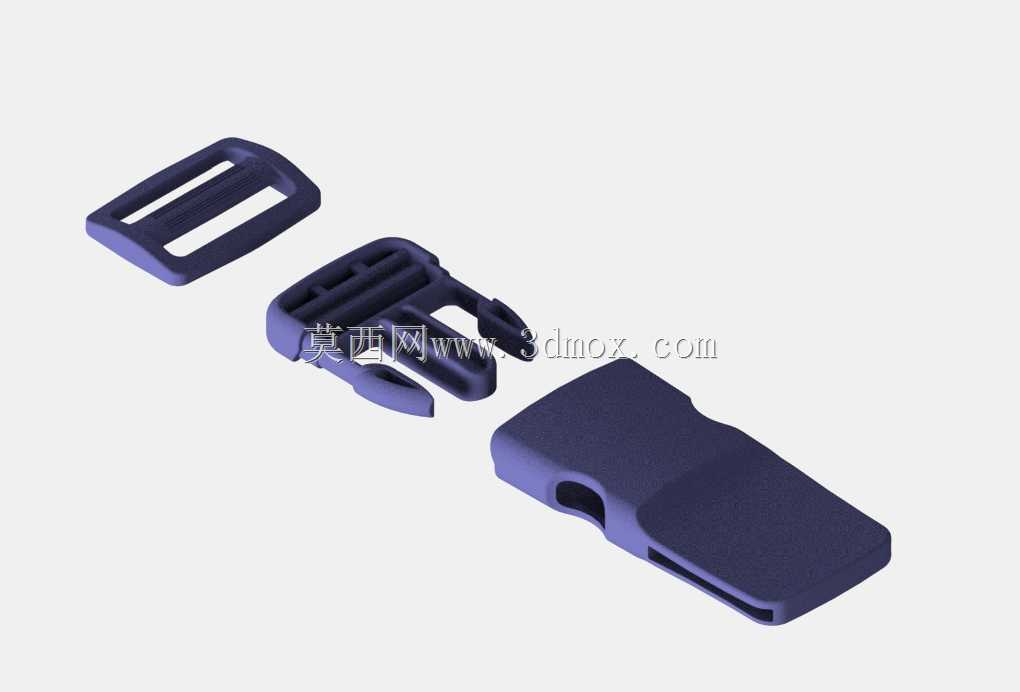

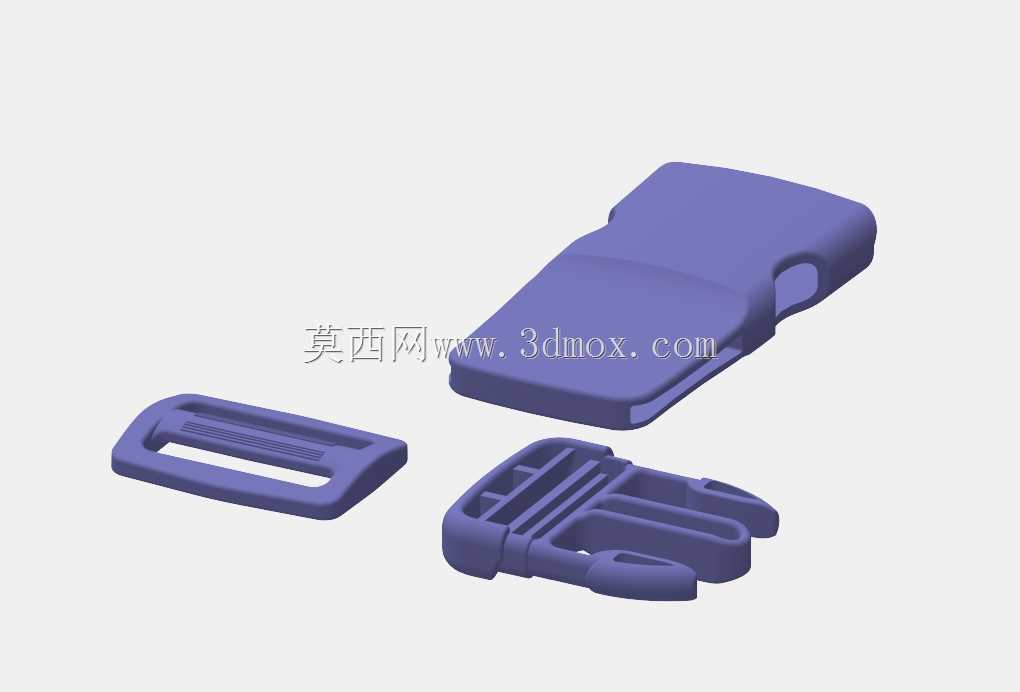

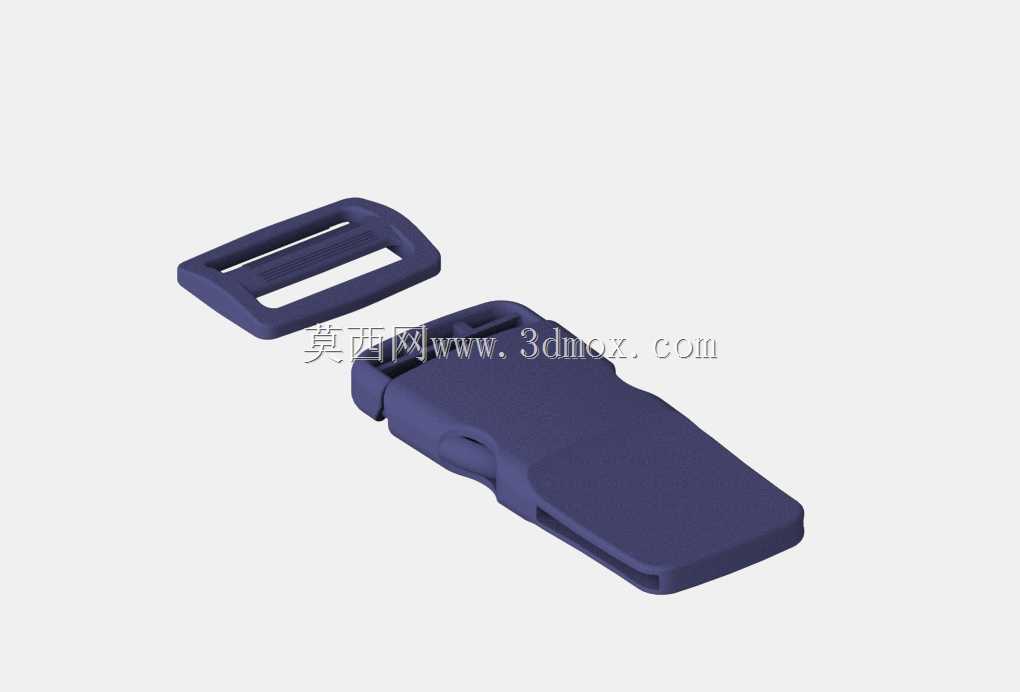

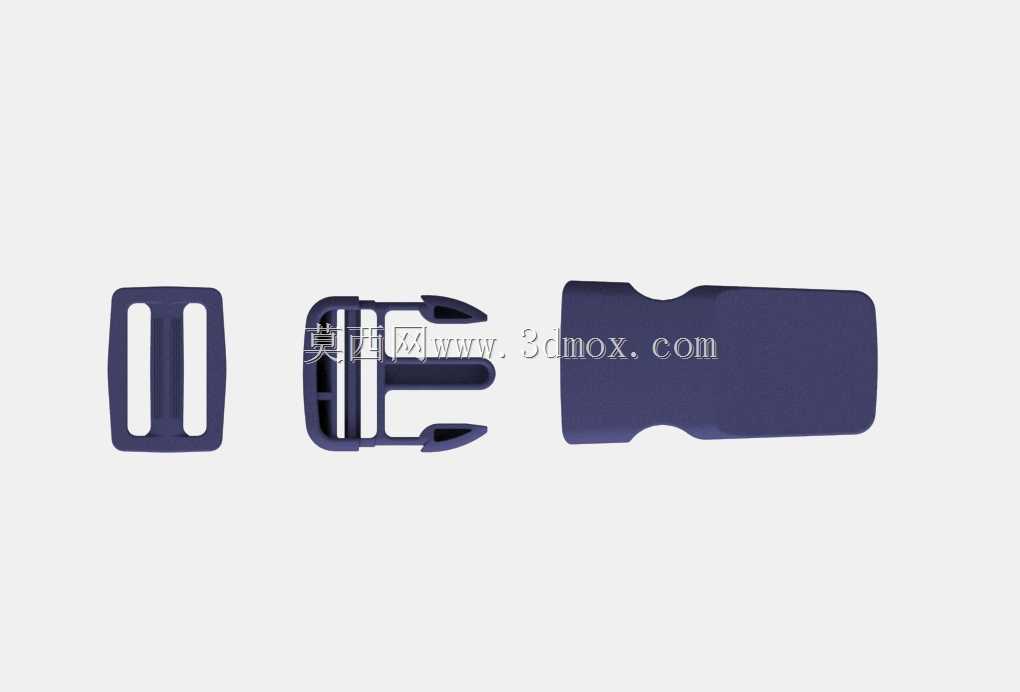

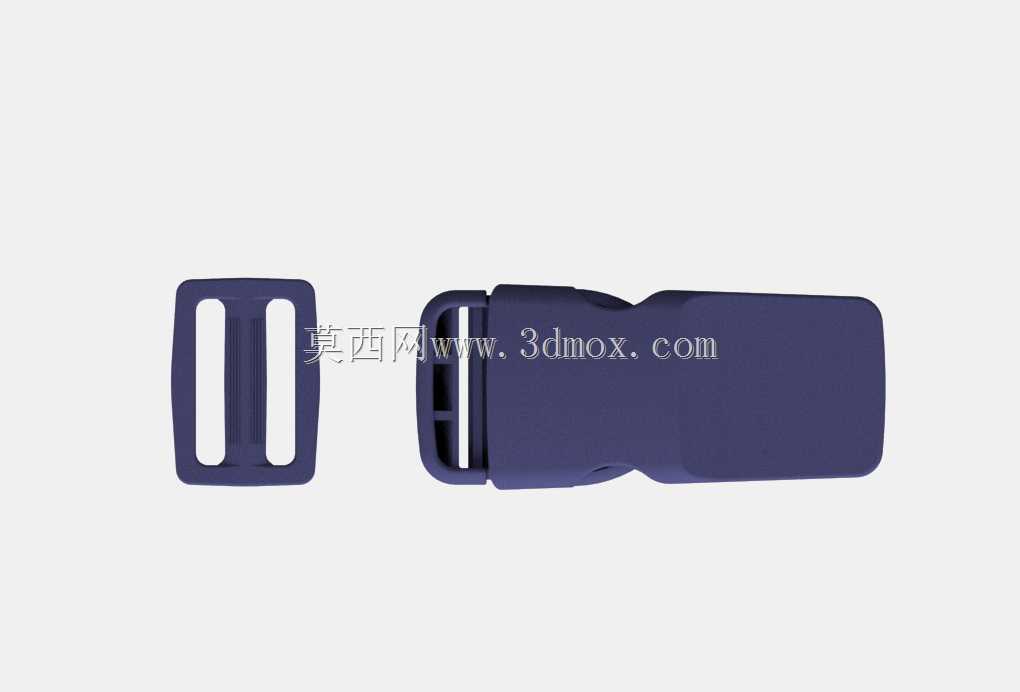

　　这套结构围绕儿童腰带、书包绑带、推车束带以及轻载织带固定场景展开，核心由三件相互配合的塑料件组成：带插接舌片的公扣、带容纳腔的母扣，以及用于织带长度调节的日字形滑扣。实际使用时，织带一端穿过日字扣并回折缝合或热合，形成可调节段；另一端穿入公扣尾部的横向带槽，通过内部挡筋和摩擦力固定。公扣前端两侧设置弹性悬臂卡爪，插入母扣腔体后，卡爪沿导向斜面被向内压入，到位后弹入母扣侧壁开孔，形成明确锁止；按压母扣两侧外露区域即可使卡爪脱开，完成快速分离。

　　从功能特性看，该类扣件不需要金属弹簧，依靠塑料悬臂梁自身弹性实现锁紧与释放，适合儿童用品中对轻量、防锈、无尖锐边缘要求较高的场合。三件表面在建模时按装配关系分离，公扣、母扣和调节扣各自保留拔模斜度、圆角过渡和壁厚变化，便于后续模具分型。公扣舌片宽度、厚度与母扣内腔之间保留滑动间隙，侧壁卡爪的压缩量不能过大，否则插入力明显升高；压缩量过小又会导致锁止不可靠，受侧向拉扯时容易脱开。母扣外侧按压区需要与卡爪位置对应，使手指按压力能够有效传递到卡爪根部，同时避免按压区与外壳其他特征干涉。

　　设计思路上，先确定织带宽度和厚度，再反推扣具穿带槽尺寸。儿童腰带常用窄幅织带，带槽高度应略大于织带压缩后的厚度，使装配顺畅，又不能留出过大旷量。日字扣中间横档承担主要摩擦和折弯作用，横档边缘需做圆角，防止织带在反复调节时被切割起毛。公扣尾部带槽内可增加横向浅筋，织带穿入后受拉会压在筋条上，提高防滑能力；母扣背部同样设置穿带结构，穿带后织带覆盖部分背面，既限制扣体转动，也使拉力沿织带方向传递。

　　外形方面，母扣顶面采用平缓弧面，边缘全部倒圆，贴合儿童服装和皮肤接触场景；公扣舌片前端做导入倒角，插入时即使存在轻微错位也能沿斜面滑入腔体。调节扣整体为扁平框形，中间横档与外框连接处加大圆角，以降低注塑冷却后的应力集中。三件组合后外轮廓应避免突出尖角，母扣侧壁开孔位置既要让卡爪可靠露出，又不能形成锋利孔边。

　　安装边界上，扣具厚度受织带弯曲半径和服装缝制空间限制，母扣内腔深度需容纳公扣舌片及卡爪弹变区域，背部穿带槽要保证织带平贴穿过。公扣与母扣合模方向通常沿扣体厚度方向，侧孔和卡爪结构需要考虑滑块或斜顶脱模；日字扣为框形件，中间横档下方容易形成包紧，脱模斜度和顶出位置要均匀。壁厚设计应尽量一致，转角处通过圆角和局部加厚过渡控制缩痕，卡爪根部则需保证足够截面，避免反复插拔后断裂。

　　在整机或用品装配中，这类扣件虽属于小型附件，却直接关系到束带的松脱与调节手感。建模时需要把公扣插入行程、卡爪压缩轨迹、母扣侧壁变形、织带穿绕路径和调节扣滑移关系一并表达清楚，而不是只建外观实体。通过三件独立结构的配合，可以直观检查锁止面、导向面、按压面和织带容纳空间是否冲突，为后续模具开模、样件试装和织带拉力验证提供完整结构依据。
