全自动纸袋成型制袋生产线设备

　　这套纸袋成型设备面向食品包装、商超手提袋、礼品分装、干果零食外袋等纸质软包装批量生产场景，整条产线整合原纸放卷、张力调控、牵引送料、折边定型、封合裁切、成品输出多个工序，替代传统人工折袋、手动粘合作业，适配卷筒牛皮纸、白卡纸、复合淋膜纸等多种卷装基材，在中小型包装加工厂、纸制品生产车间中可连续完成从原料卷到成型纸袋的全流程加工，无需多台单机分步转运，大幅缩减半成品周转占用的场地与人工。

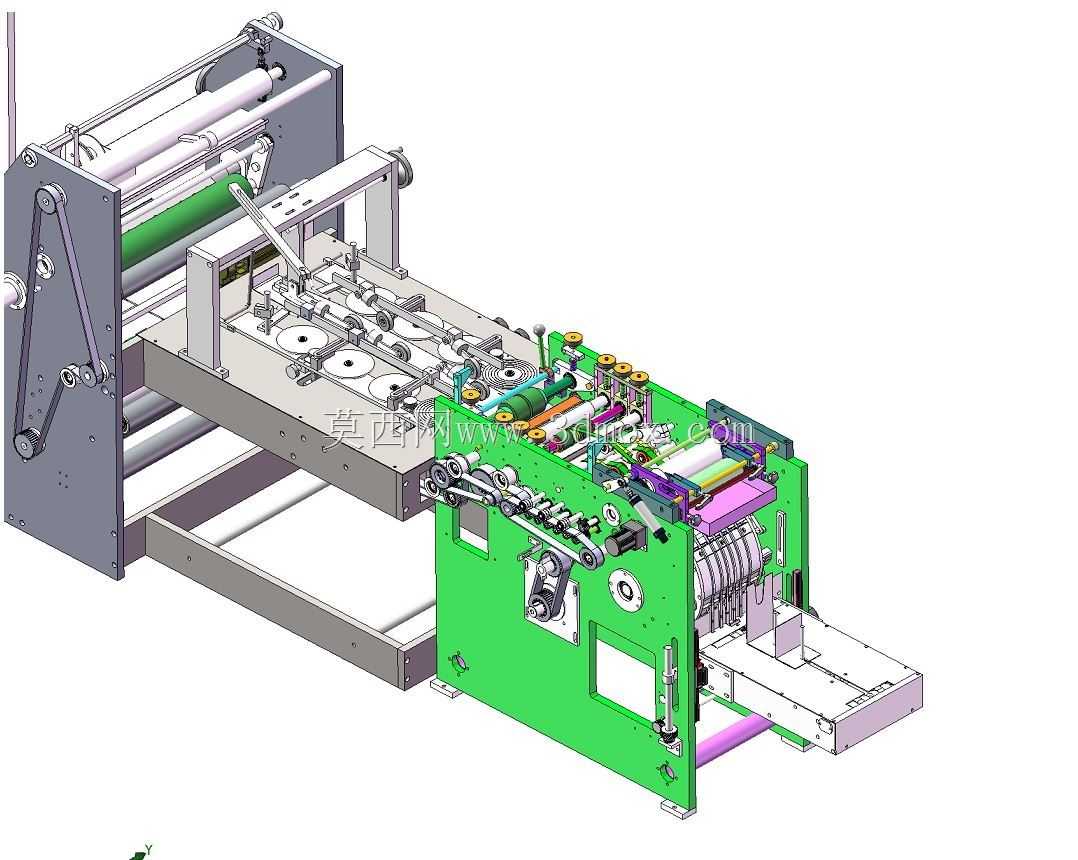

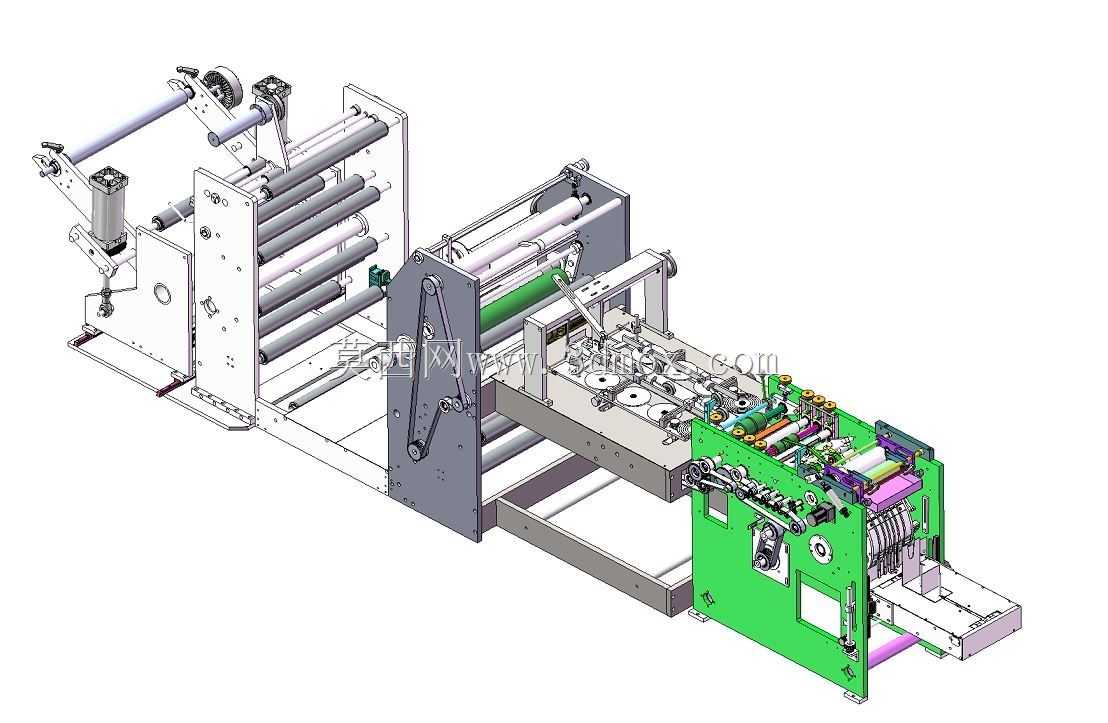

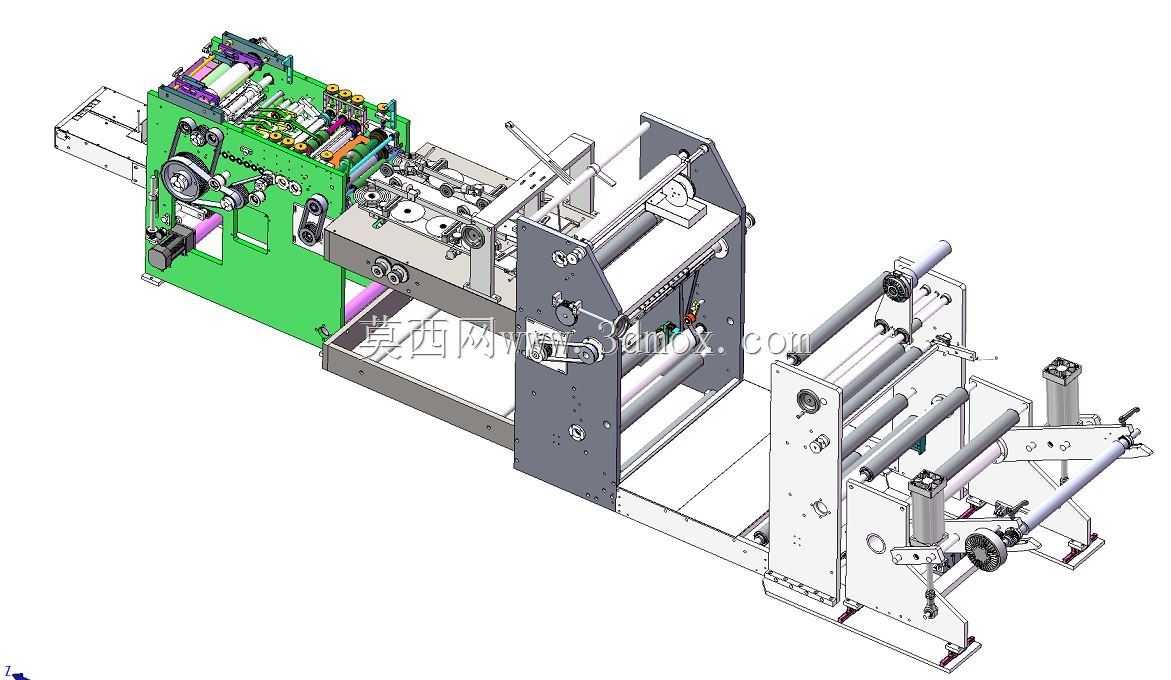

　　从结构布局来看，设备沿走料方向依次排布双工位放卷架、多辊张力牵引组、侧边折边成型工位、中部输送定位平台、封合作业机头与成品输出段，整机采用长条形卧式排布，底部以型钢焊接机架作为承载基础，各功能模组通过螺栓固定在机架顶面的安装基准面上，机架底部预留可调地脚支撑位，现场安装时可通过地脚螺栓调平整机水平度，抵消车间地面平整度误差，避免高速走料过程中基材跑偏。放卷端配置两根平行气胀轴，可同时装载两卷原纸，一卷正常生产时另一卷提前备料，换卷时无需长时间停机，气胀轴配套磁粉张力控制器，根据卷材直径变化实时调整放卷阻尼，避免纸带因拉力过大拉伸变形，或是张力不足出现松垮褶皱。

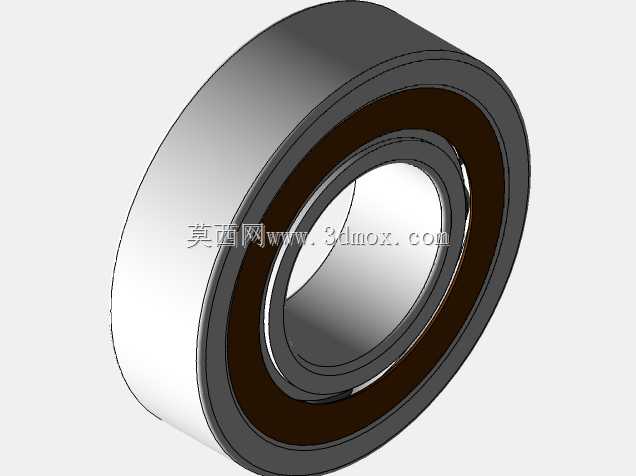

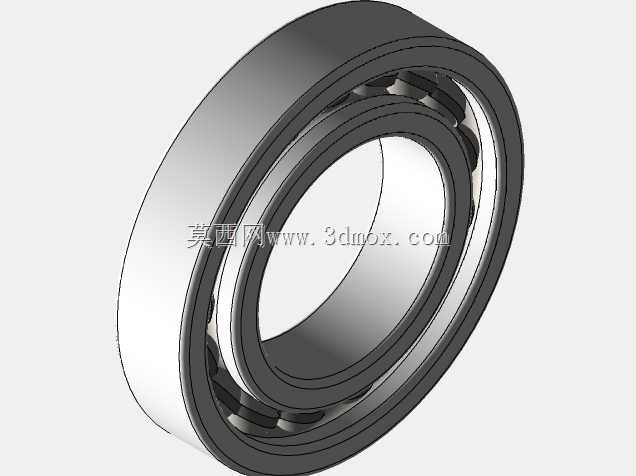

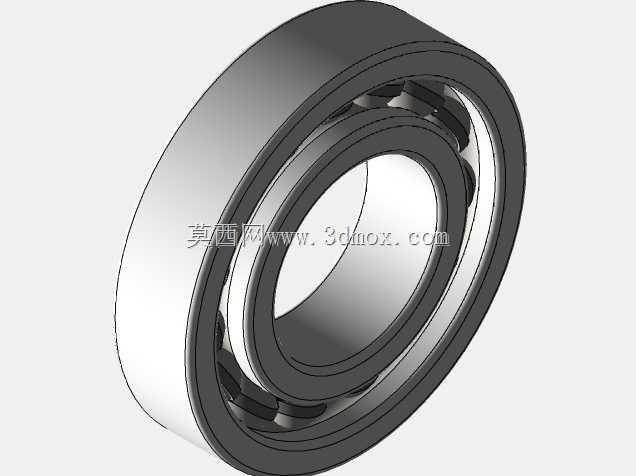

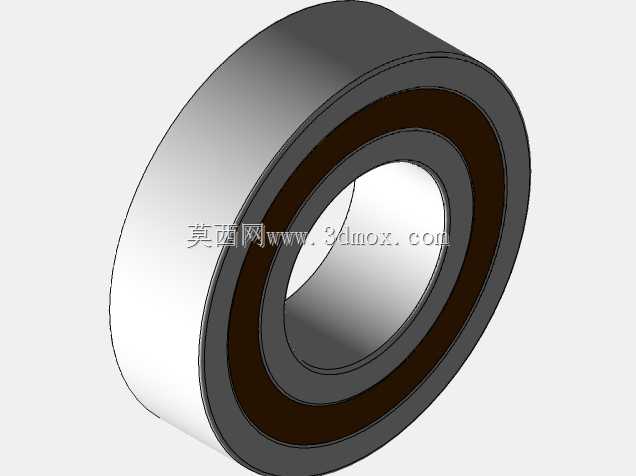

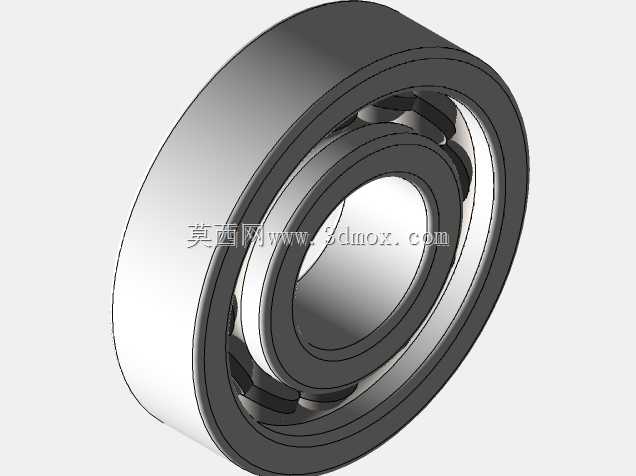

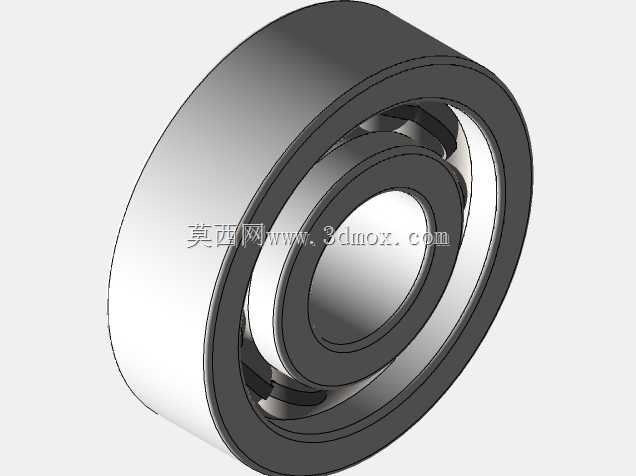

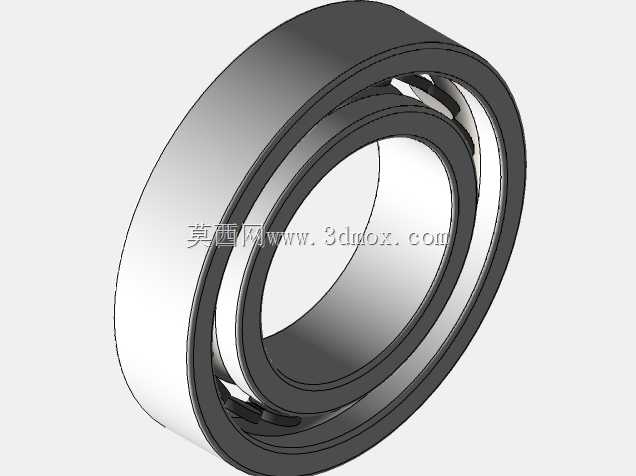

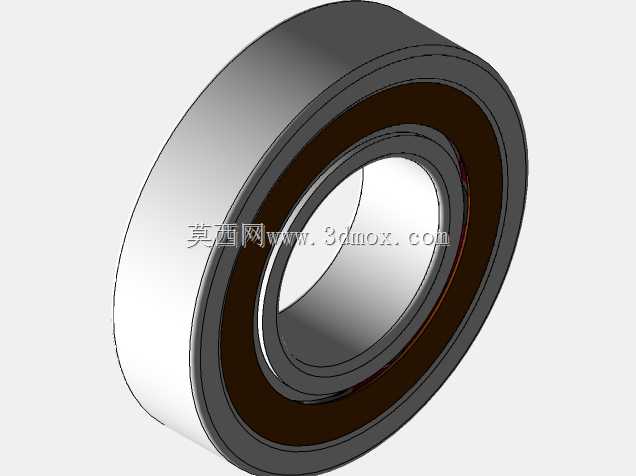

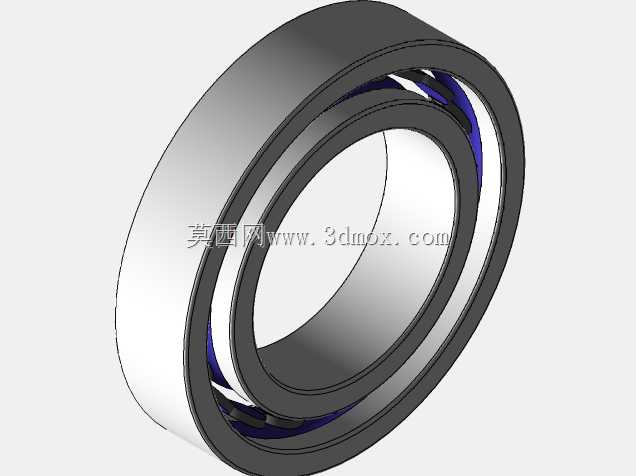

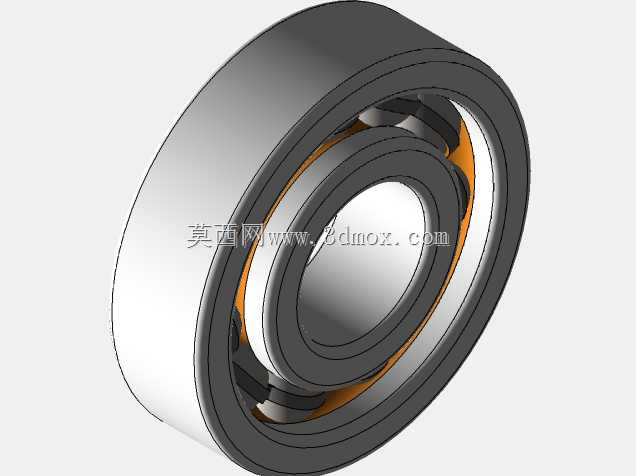

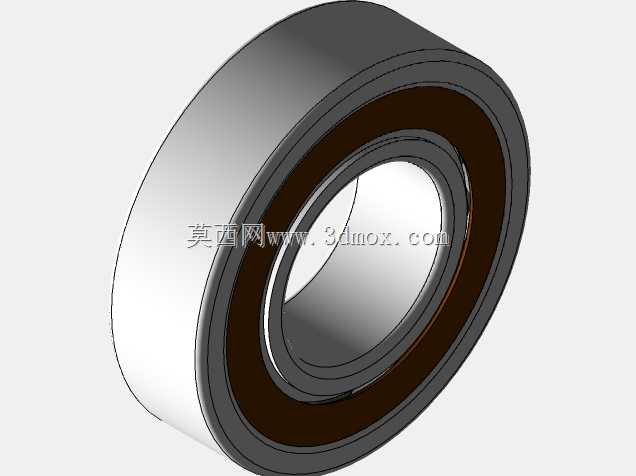

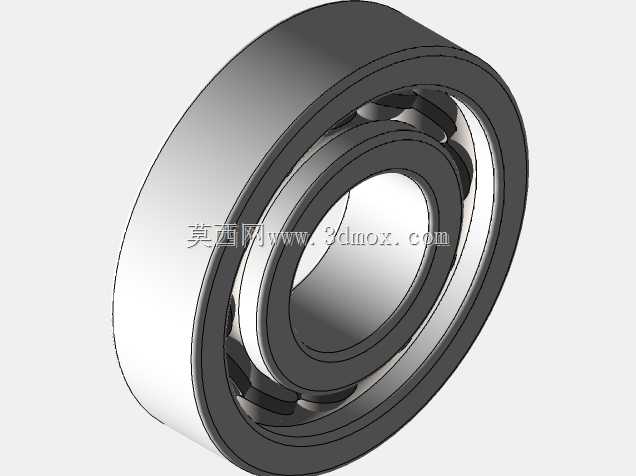

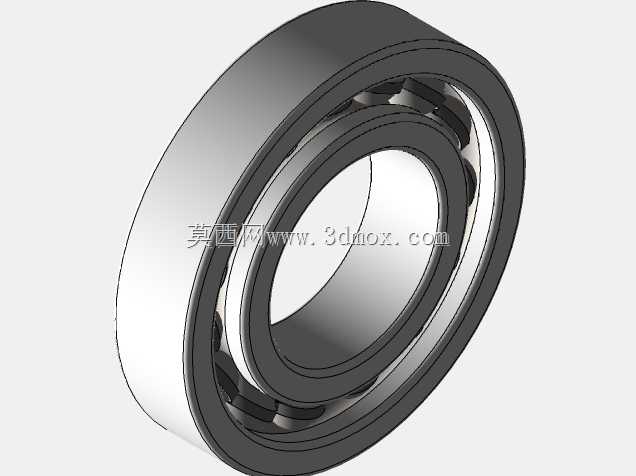

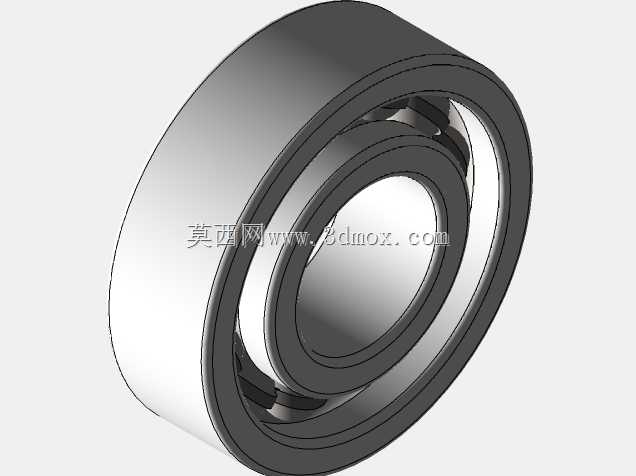

　　走料路径上排布多根硬质阳极氧化铝导辊，所有导辊两端采用带座深沟球轴承支撑，转动阻力极低，纸带穿行过程中表面不会被刮毛，导辊之间错位排布形成恒定的包角，配合浮动摆杆实时反馈纸带张力，牵引伺服电机根据摆杆位置信号自动调整送料速度，保证整条走料线张力始终处于稳定区间。折边工位配置可调式翻板与定位压板，侧边折边宽度可通过手轮调节丝杆带动翻板横向移动，适配不同袋宽规格的生产需求，更换生产参数时无需拆卸零部件，仅通过刻度盘读取调整数值即可快速完成规格切换，兼容小尺寸零食袋到加大号手提购物袋的多规格生产。

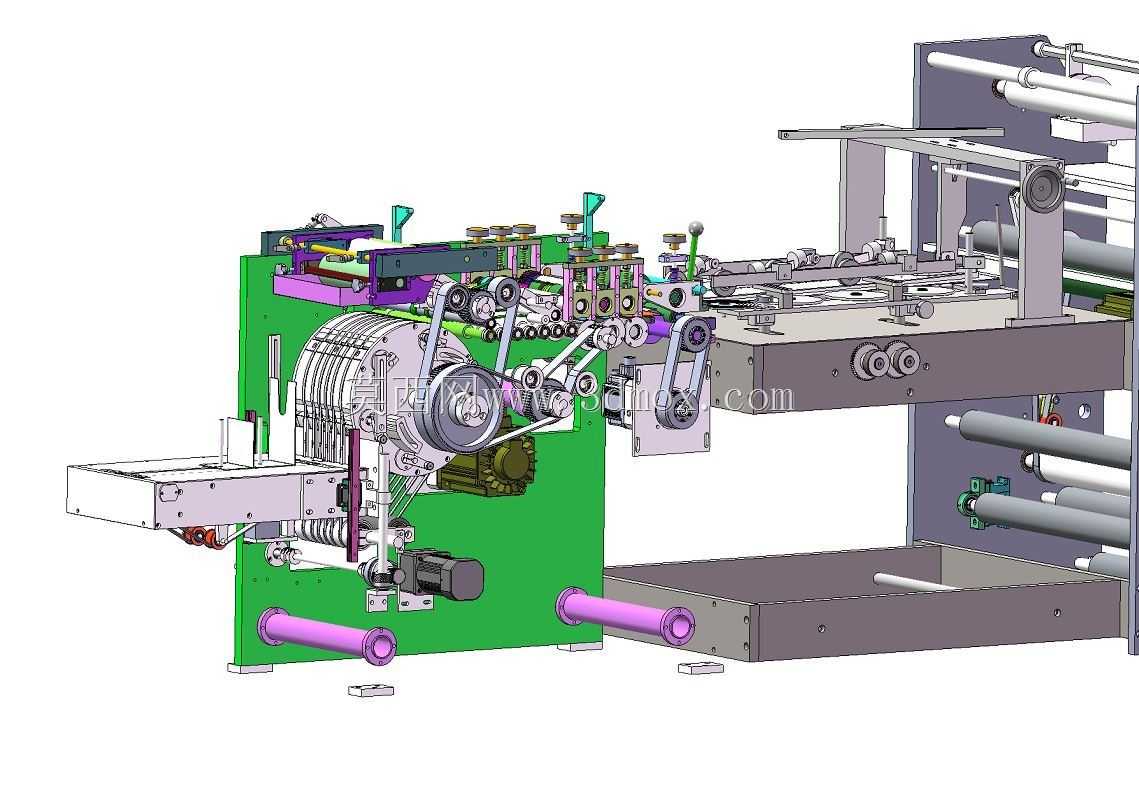

　　中部成型平台采用钣金折弯护罩覆盖内部传动链，外露操作侧设置透明安全防护门，设备运行时防护门闭合，既可以避免操作人员误触内部运动的齿轮、同步带传动部件，也能阻挡车间粉尘落到纸带粘接面上，保障封合位置的结合强度。封合机头集成加热压合组件与裁切刀组，纸带输送到设定长度后，牵引辊短暂定停，压合辊下行对袋底、袋侧接缝位置恒温加压，让纸面粘接层快速固化粘合，随后裁切刀沿定长位置将连续纸带分切成单个成品袋，成品顺着输出输送带依次送出设备末端，操作人员可在出料端直接整理堆叠成品。

　　传动系统采用集中排布方式，主驱动电机安置在机架下部空腔内，通过同步带轮、传动链轮将动力分配到各个牵引辊、送料辊位置，同步带选用齿形啮合传动，运行无打滑、传动比精准，保证每次送料的袋长误差控制在极小范围内；链轮传动部位全部加装可拆卸安全护罩，日常点检时拆开护罩即可检查链条张紧度、补充润滑脂。设备侧面预留操作按钮盒安装位，急停按钮布置在机身两端显眼位置，出现卡料、跑偏故障时操作人员可在任意一端快速停机，避免故障扩大损坏零部件。

　　三维建模过程中完整还原了所有零部件的装配关系，从机架方管下料尺寸、导辊安装中心高，到机头处凸轮连杆的运动配合间隙、气路管线排布走向均按照实际加工装配逻辑搭建，各运动机构的行程范围、干涉区域全部在装配环境中完成校验，比如摆杆摆动极限位置、压合辊上下运动轨迹、换卷时气胀轴的抽出空间都提前做了边界校核，避免现场装配出现零部件碰撞。整机的安装边界、操作维护空间也在模型中明确标注，设备侧面预留不少于八百毫米的检修通道，方便人员更换裁切刀、清理压合辊表面残留胶质，放卷端预留卷材上下料的叉车作业空间，日常更换原料卷时可直接用叉车将整卷纸托举到气胀轴位置，无需人工抬举重型卷材。整条设备的结构设计兼顾高速连续生产的稳定性与多规格换产的灵活性，零部件通用化程度高，易损件均采用标准市售型号，后期维护替换成本低，适配纸制品包装车间长时间连续作业的使用需求。
