通讯手柄外壳注塑成型模具结构

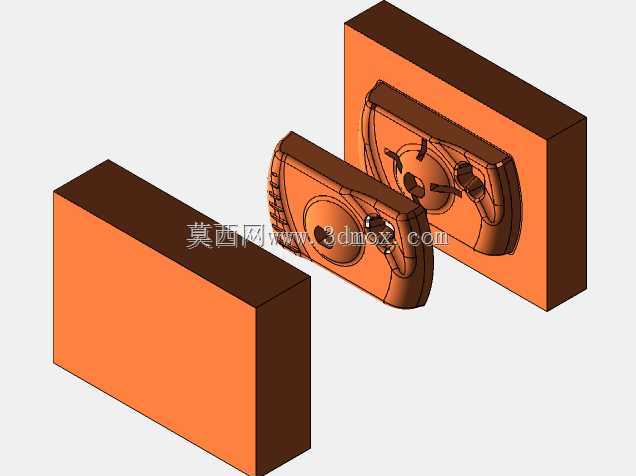

　　这套三维结构围绕通讯类手持终端外壳的注塑成型需求展开，画面中可以看到成型后的弧形手柄壳体，以及与之对应的两块模仁实体。模具采用上下分模的基本布局，橙色模仁区域直接反映产品外观面和内部装配特征，深色块体则代表模仁背部的安装与承载部分。对于通讯工具类产品而言，外壳既要满足握持时的曲面贴合感，也要容纳按键、电池仓、电路板固定柱、出声孔或连接孔等内部结构，因此模面并不是简单的平面复制，而是由多段曲面、局部凸台、侧向特征和细小加强结构共同构成。

　　从实际成型角度看，手柄外壳属于外观要求较高、壁厚相对均匀的薄壁塑胶件。模型中产品轮廓带有明显的人体工学弧线，侧面存在按键区域和端部过渡圆角，这些特征会直接影响分型线的位置选择。分型面需要沿产品最大轮廓顺势布置，避免在可视外观面上产生明显夹线，同时还要保证开模时塑件能够稳定留在预定一侧。模仁上与产品外表面贴合的区域要求曲面连续、光顺，不能出现局部倒扣；若手柄侧面存在孔洞、卡扣或横向凹槽，则需要在后续细化时补充滑块、斜顶或抽芯机构，本结构重点呈现的是型腔、型芯与产品之间的空间对应关系。

　　型腔侧主要负责手柄外部可见曲面，表面质量要求高，抛光纹理和脱模斜度都需要围绕外观面控制。型芯侧则承担内部筋位、柱位、边框和装配定位特征，这些结构虽然在成品外部不可见，却决定了壳体与内部电子元件的装配可靠性。通讯手柄在跌落、按压和长期握持过程中，外壳不能出现明显变形，因此内部加强筋不能盲目加厚，否则会引起缩水、应力集中或冷却不均；建模时需要把筋厚、柱位根部圆角、螺丝柱深度以及周边避让空间一并考虑，使塑胶填充路径顺畅，冷却后尺寸稳定。

　　模仁外形采用矩形块体布置，便于嵌入标准模架内部。两块模仁的分模边界清晰，背部保留足够的实体厚度，用于承受注射压力并减少变形。实际设计中，模仁长宽尺寸要结合注塑机拉杆间距、模架规格、顶出空间和冷却水路布置共同确定；厚度方向则要保证产品最低点到模仁背面有足够安全距离，避免钻孔或加工时穿透。产品四周的封胶面需要保持连续压紧，分型边缘不宜过于靠近薄弱尖角，以免长期量产中出现压塌、飞边或维修困难。

　　在浇注方案上，这类手柄壳体通常不宜把浇口放在主要握持外观面上。可结合产量和外观要求，在端部、底边或非关键装配面设置点浇口、侧浇口或潜伏浇口，使熔体沿弧形腔体较平衡地填充。由于壳体长度方向较明显，若进料位置偏在一端，远端容易出现充填压力不足、熔接痕明显或困气问题；三维结构评审时应顺着产品壁厚变化检查料流路径，在按键孔、端部封闭区和深筋位置预判排气需求。冷却回路则应贴近成型区域均匀排布，尤其在厚大柱位、曲面转角和模仁凸起处加强热交换，缩短成型周期并降低翘曲风险。

　　顶出设计需要避开外观敏感区，优先把顶针布置在产品边缘、筋位交汇区、螺丝柱附近或脱模阻力较大的位置。手柄外壳曲面较深，若型芯侧包裹力大，顶出力分布不均，容易造成白色顶痕、局部变形甚至顶穿。建模阶段应同步检查顶针与冷却水嘴、螺丝、定位结构之间的干涉关系，并在产品内部预留足够的顶出接触面积。对于侧面按键孔和卡扣等特征，还要判断强制脱模是否可行；当倒扣量超过材料允许范围时，应采用侧向抽芯，而不是依赖后期修模弥补。

　　该类模具主要服务于通讯终端、对讲设备、手持控制器及类似消费电子外壳的批量生产。结构设计的核心不是单纯把产品外形放入两块钢料中，而是在曲面外观、内部装配、封胶、排气、冷却、顶出和加工工艺之间取得平衡。通过三维模型可以直观检查产品与模仁的贴合关系、分模走向、模仁边界以及后续模架扩展空间，为工程图细化、刀具加工、电极拆分和注塑试模提供明确的结构基础。
