工业传动用带法兰曲柄链轮结构设计

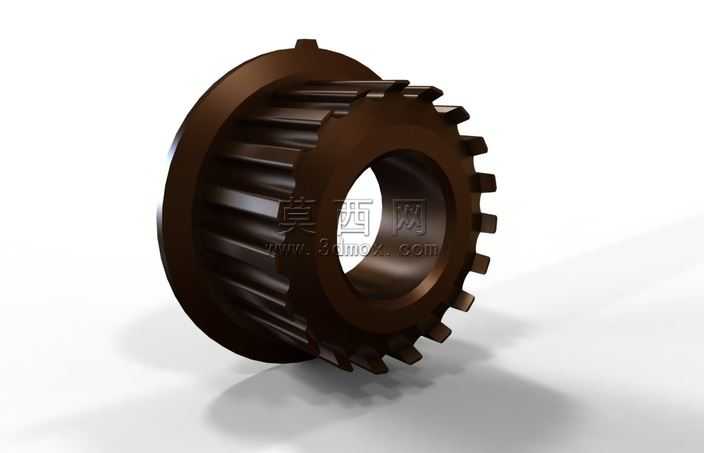

本模型为工业传动场景使用的带法兰曲柄链轮，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械传动链轮的设计规范，对齿形轮廓、内孔配合尺寸、法兰定位结构、齿间排布参数进行了精准约束。模型整体采用一体式结构设计，一侧设置定位法兰盘，可实现链轮安装时的轴向定位，避免传动过程中出现轴向窜动问题；中部为带内孔的轮毂结构，内孔可适配对应规格的传动轴，轮毂与外圈齿圈之间设置均匀排布的加强筋结构，在保证整体结构强度的同时有效降低零件自重，适配轻量化传动的设计需求。外圈轮齿采用标准链轮齿形设计，齿廓曲线经过平滑过渡处理，可保证与配套链条啮合时的传动平稳性，减少啮合冲击与运行噪音，齿根位置做了圆角强化处理，可有效降低应力集中，提升零件的抗疲劳使用寿命。渲染阶段采用金属质感的深棕色调材质，模拟经过发黑处理的45号钢零件质感，材质参数设置了合适的粗糙度与金属度，还原金属零件表面的哑光金属光泽，同时添加了柔和的环境光影效果，清晰呈现轮齿、法兰、轮毂各部分的结构层次与细节特征。设计过程中充分考虑零件的加工工艺性，各倒角、圆角参数均符合常规机加工的工艺要求，无倒扣、薄壁等不利于加工的结构特征，模型结构完整无破面，各特征参数可编辑，可直接用于后续的工程图生成、装配干涉校验、有限元受力分析等工作，也可作为传动机构设计的参考零件直接调用，适配各类链传动机构的设计场景。
