农用弹齿式中耕整地作业机具结构

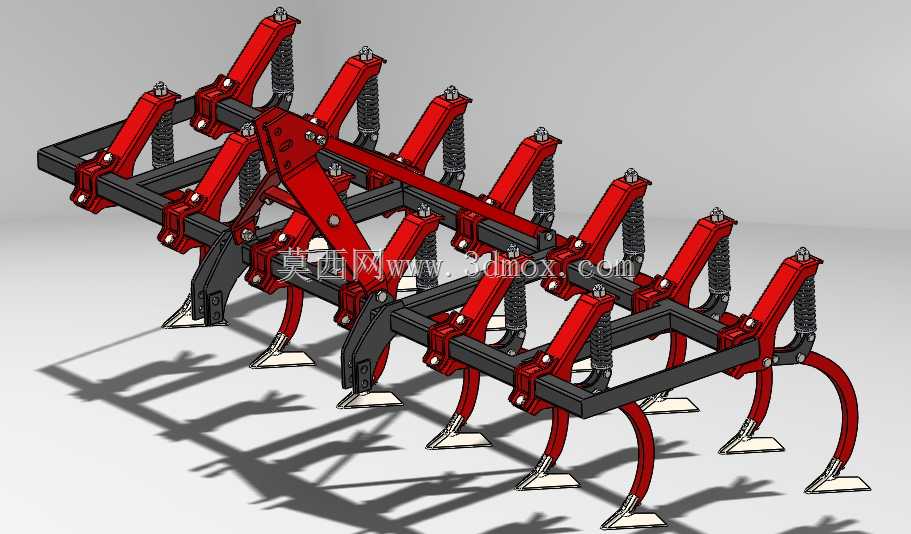

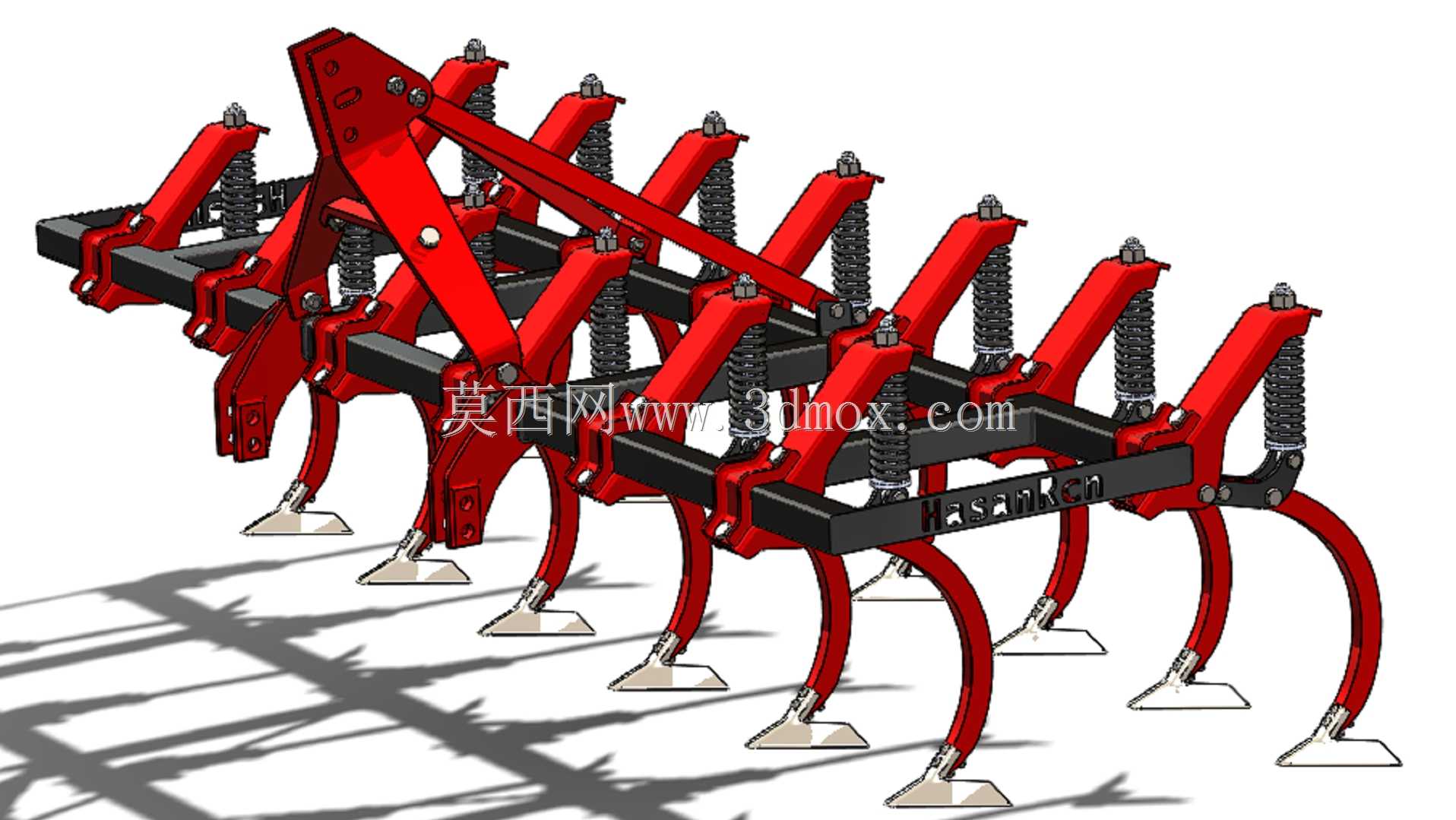

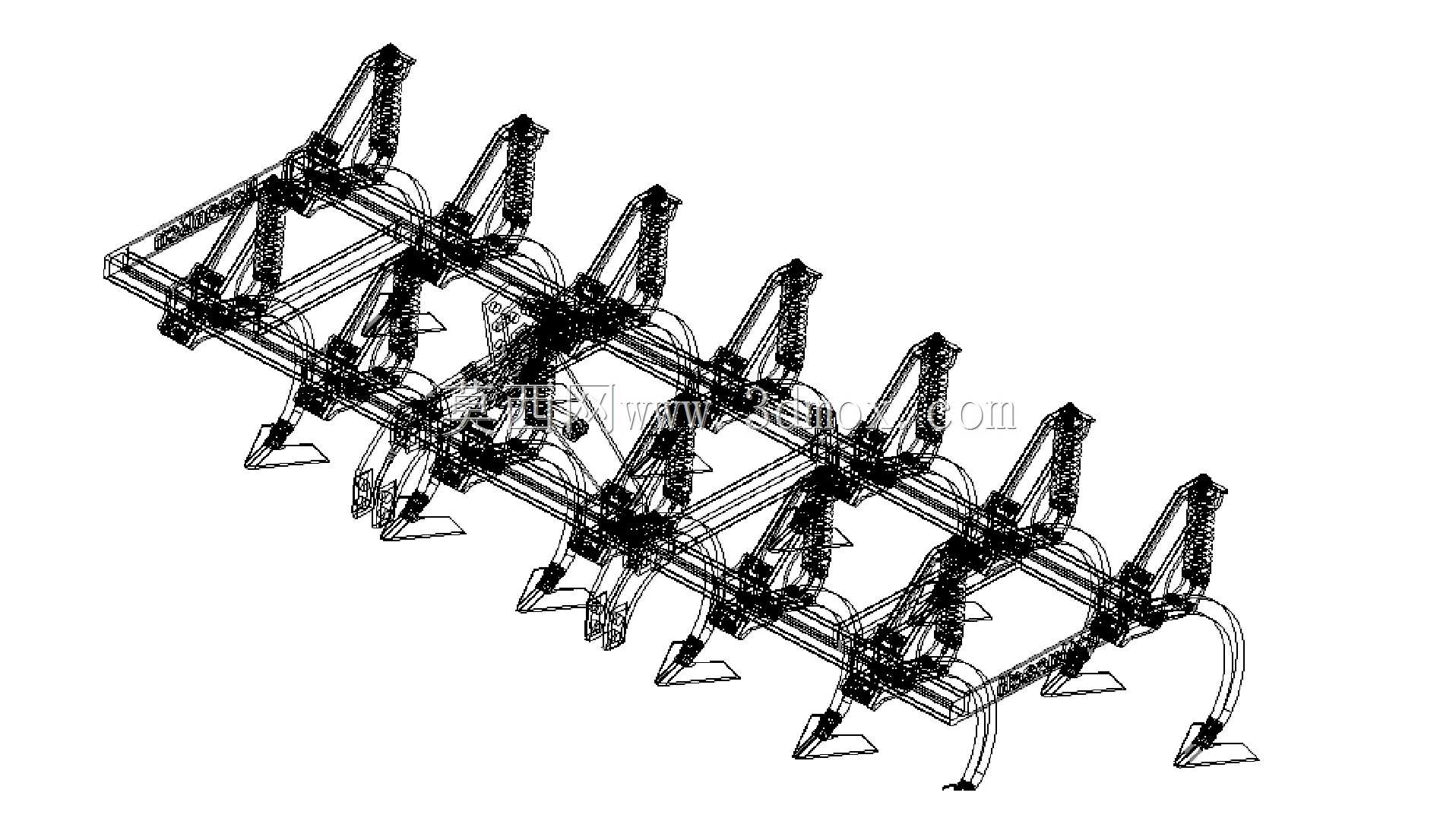

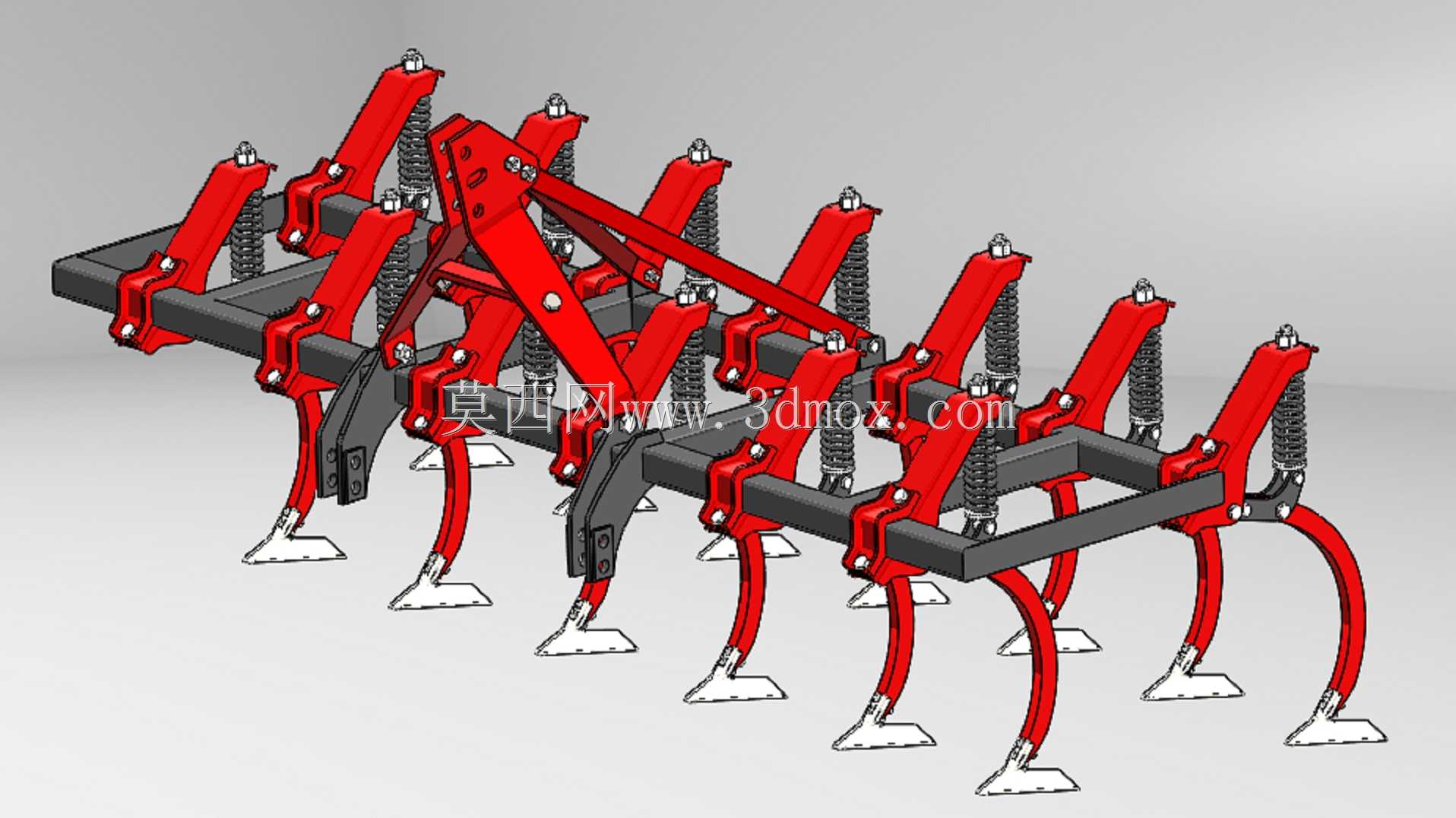

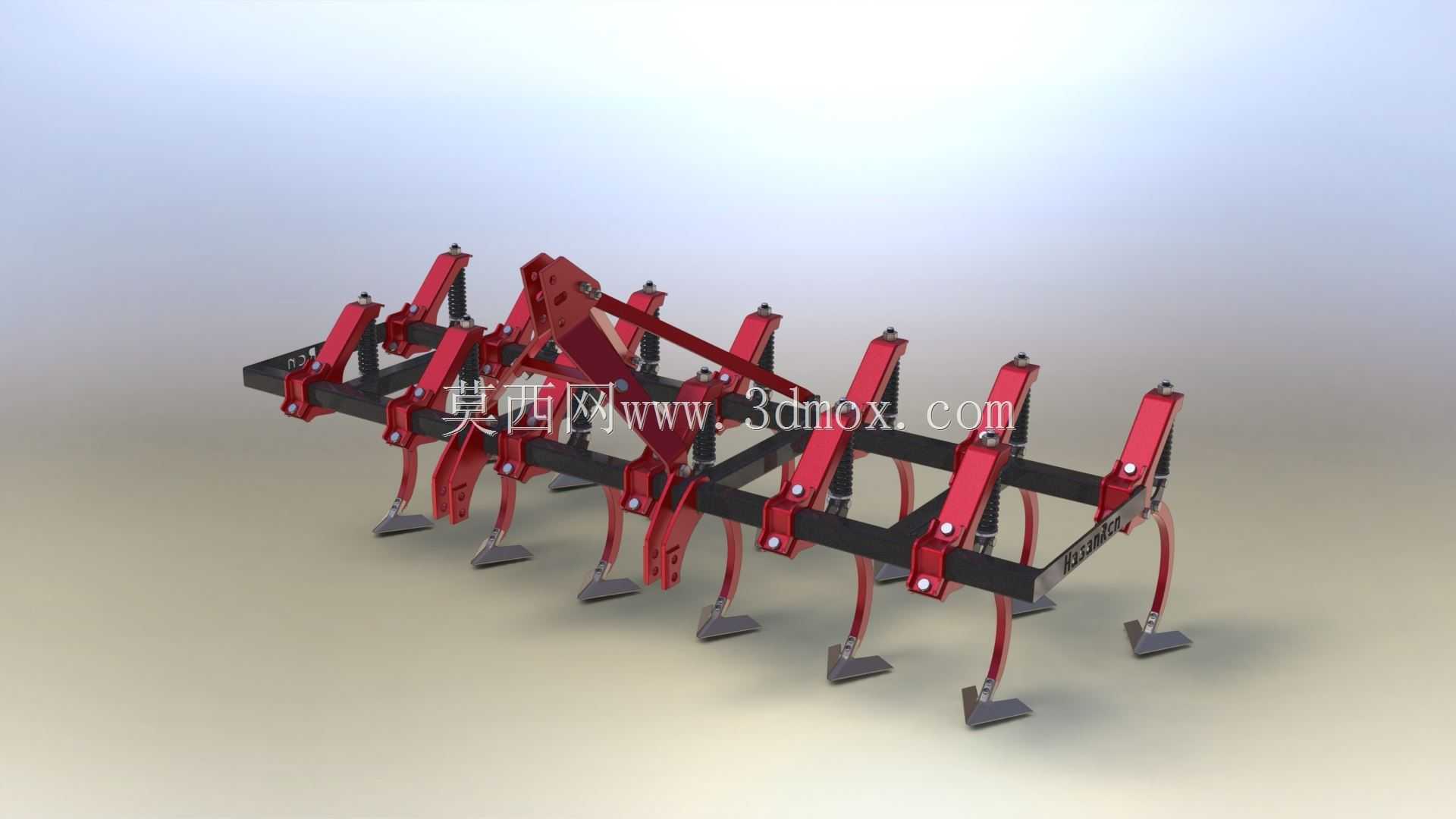

　　该机具属于拖拉机后悬挂配套的田间中耕整地设备，主要用于播前苗床整理、作物行间松土、破除板结层、浅耕灭茬以及轻度杂草扰动作业。整机采用多组弹性耕作齿并列布置的形式，通过横梁、支臂、挂接架和限深部件形成稳定的作业框架，适合在旱地、果园行间、蔬菜基地及常规农田整地环节使用。与刚性铲式机具相比，弹齿结构在遇到石块、硬土块或局部阻力突变时能够产生弹性退让，减少齿尖冲击载荷向机架和拖拉机悬挂系统传递，从而降低连接件疲劳风险。

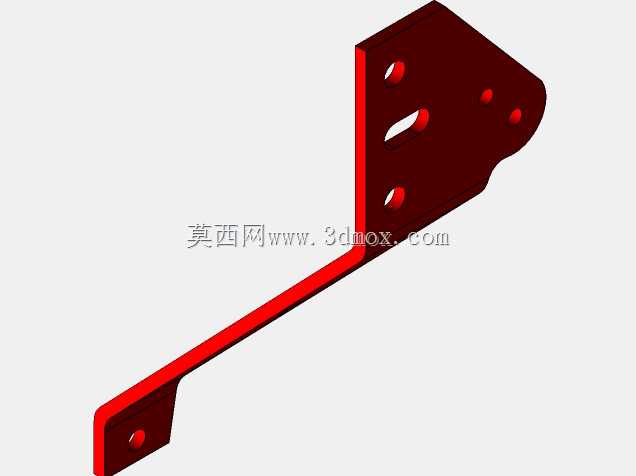

　　从实际作业逻辑看，机具前端的三点悬挂区域用于与拖拉机后提升机构连接，上拉杆和两个下拉杆共同约束机具姿态，使耕作部件在升降过程中保持相对稳定的入土角度。主梁沿横向展开，多组耕作单元按等间距分布，作业幅宽可通过齿组数量和排布间距体现。每个耕作单元由固定座、弹性弯臂、铲尖及连接件组成，铲尖贴近土壤底层进行浅层切削和抬松，弹齿臂则在土壤阻力作用下产生小幅摆动，使土块获得松动并避免过度翻垡。这种作业方式能够保留地表覆盖物，减少土壤水分散失，适合旱作农业中对保墒要求较高的整地场景。

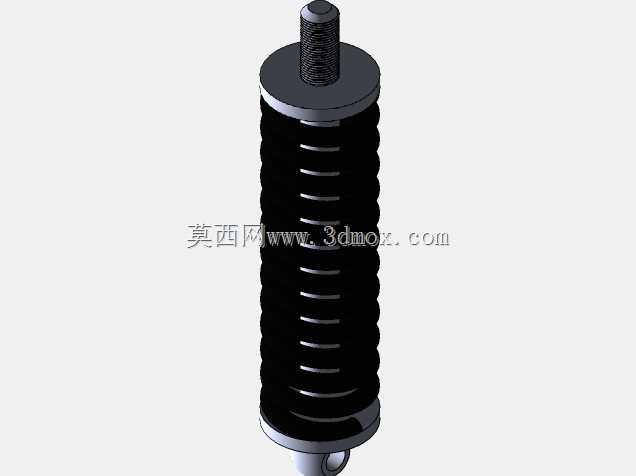

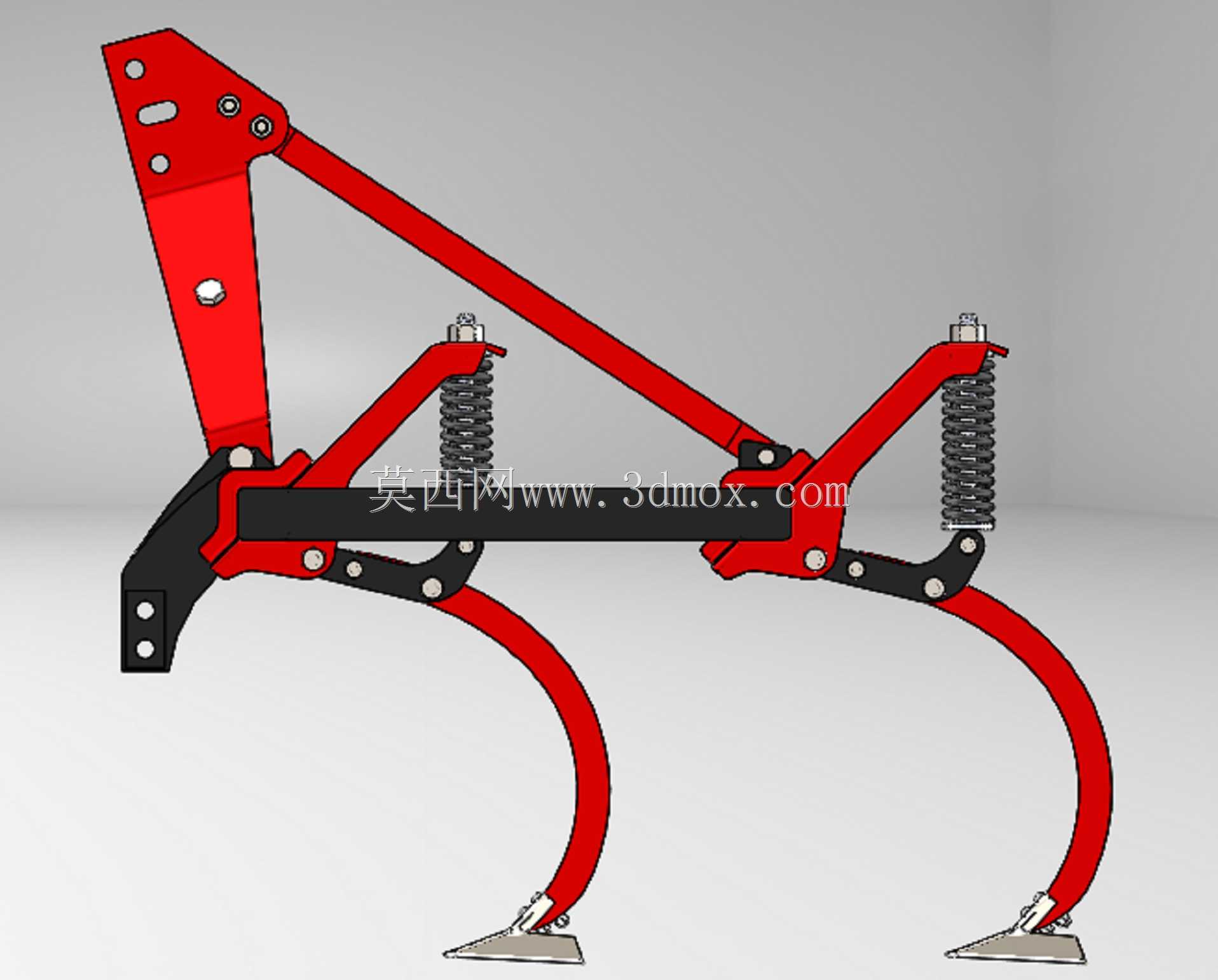

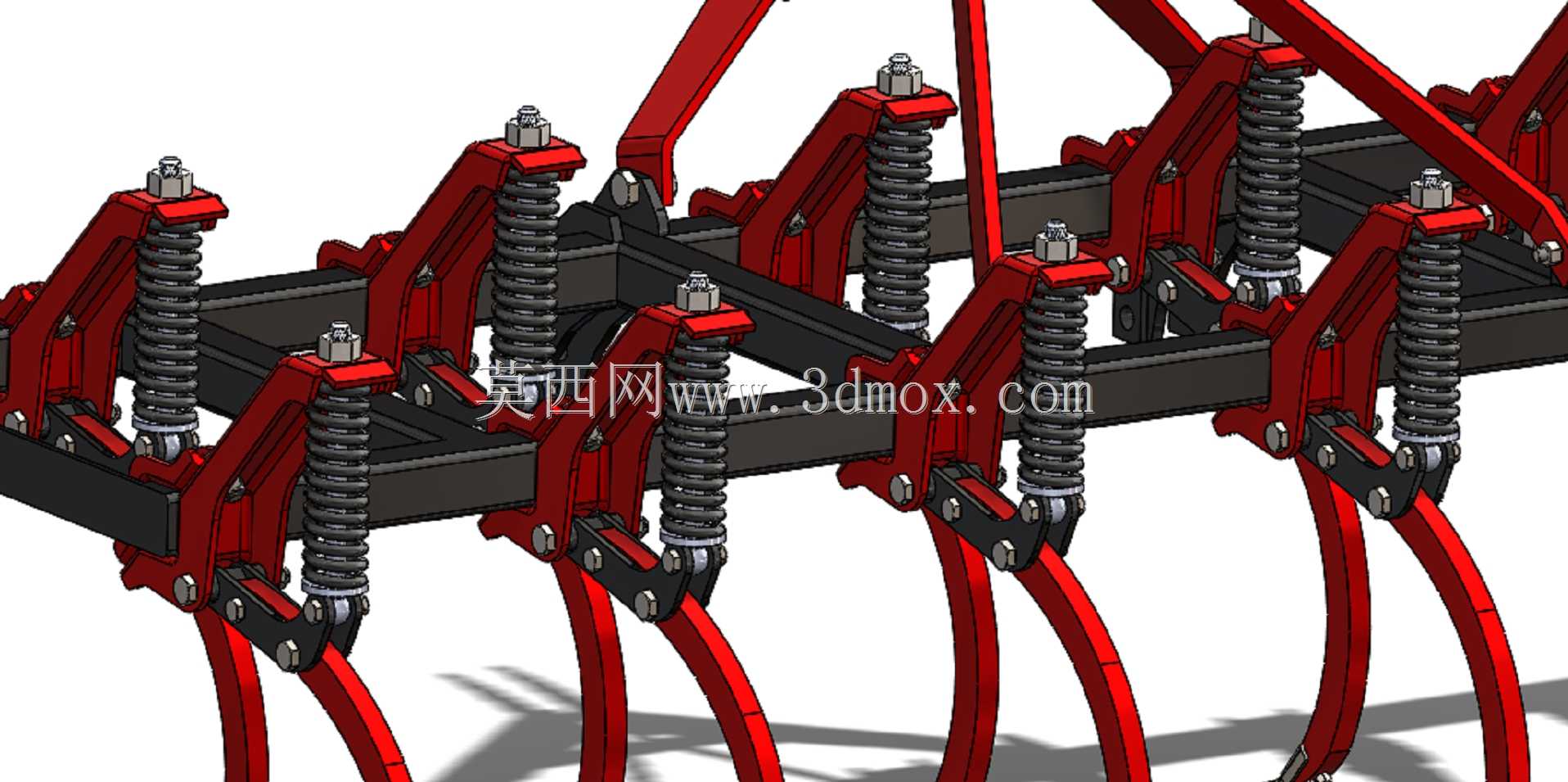

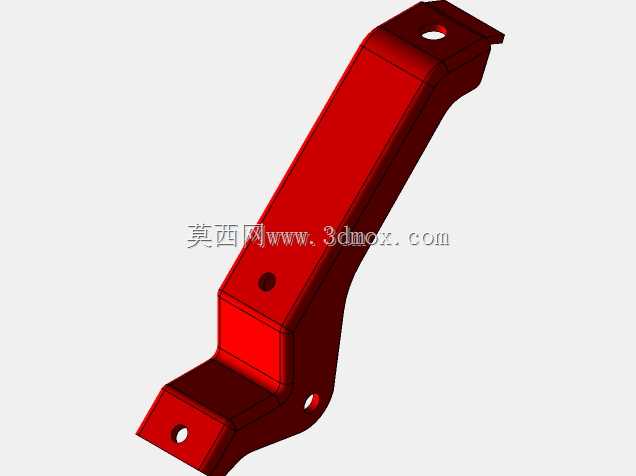

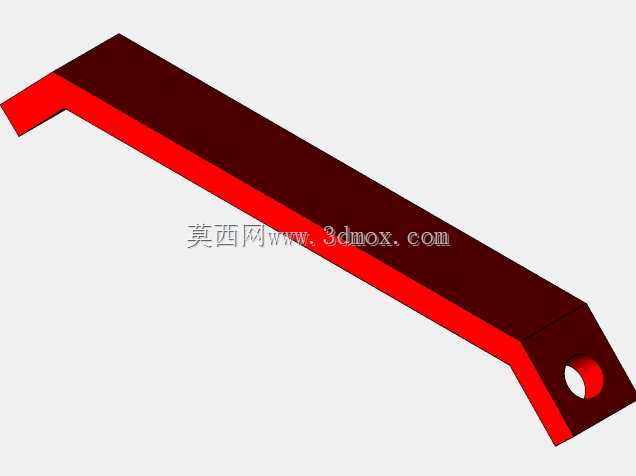

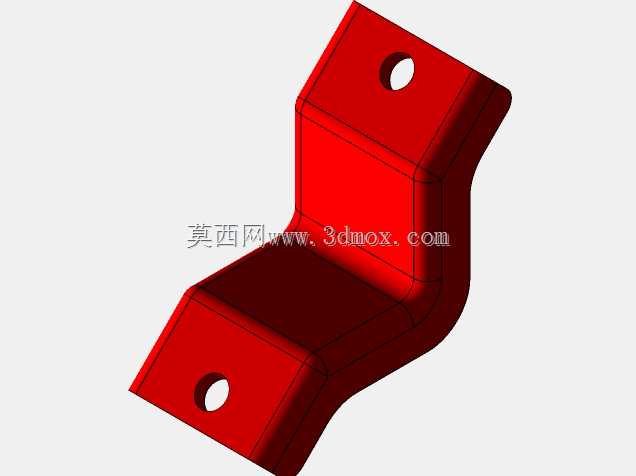

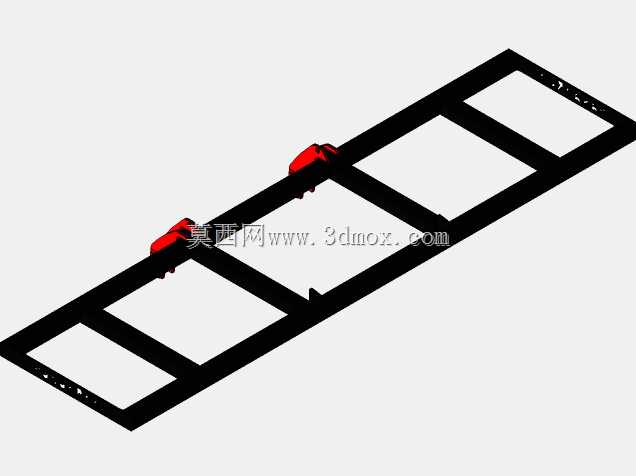

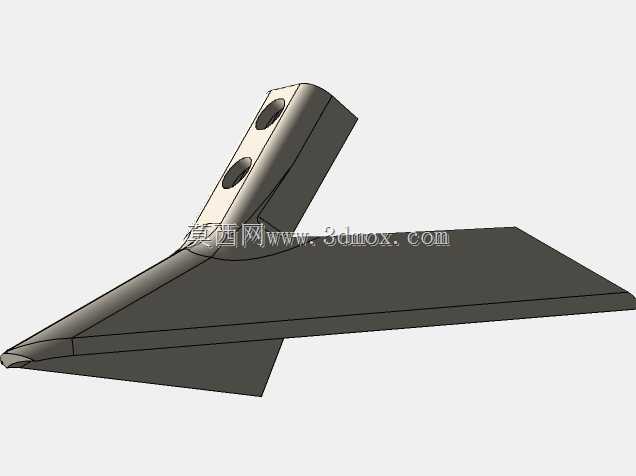

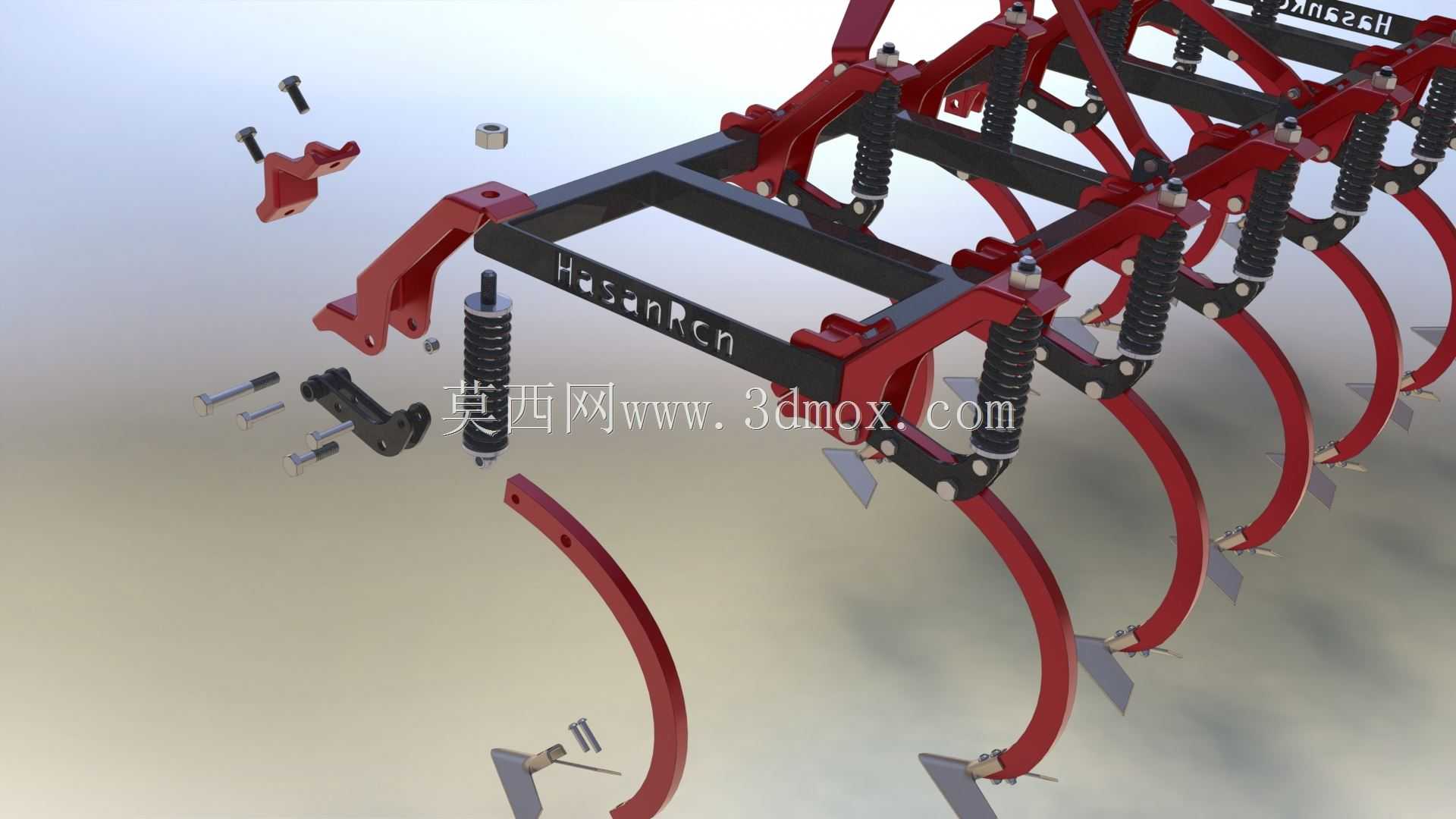

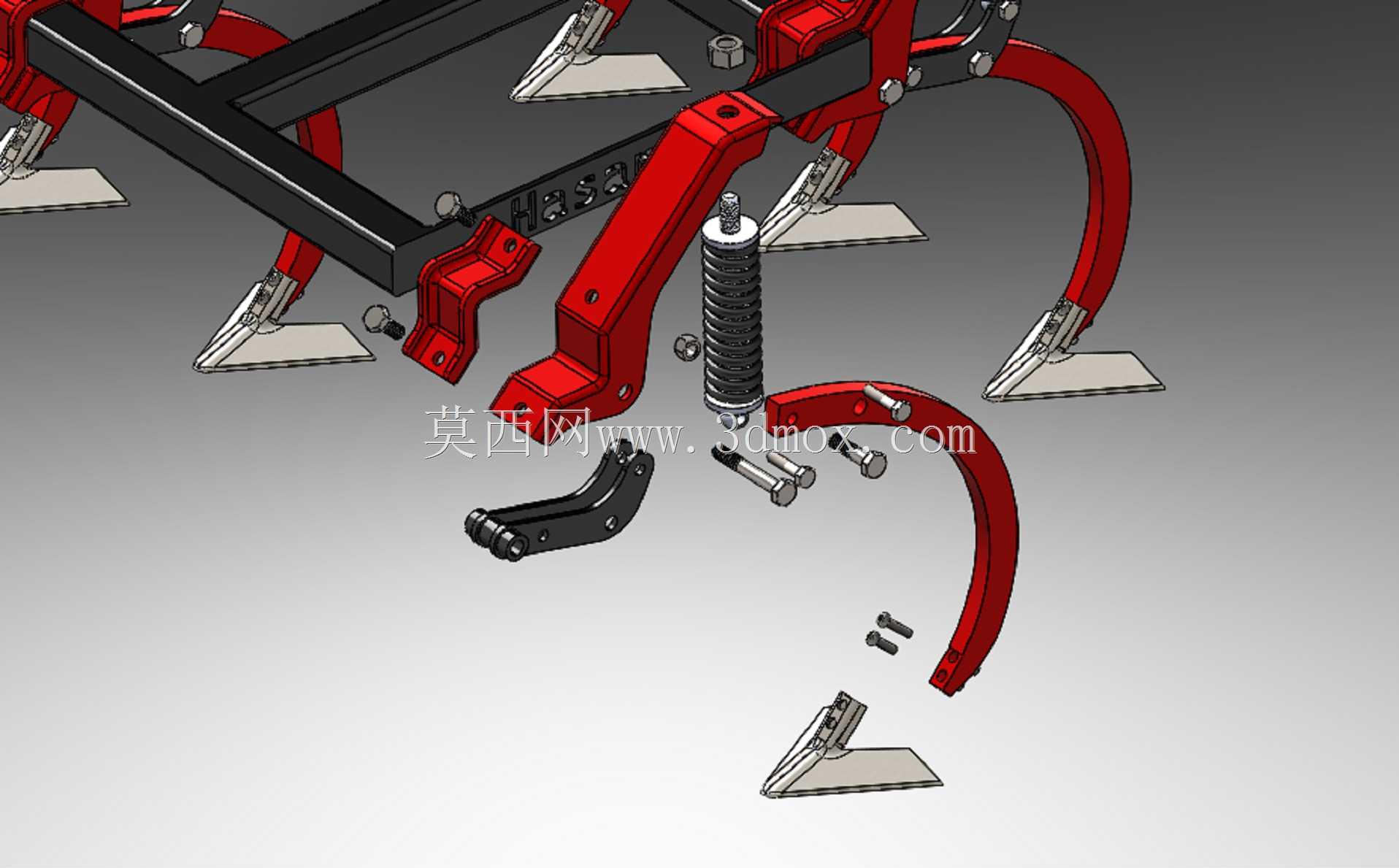

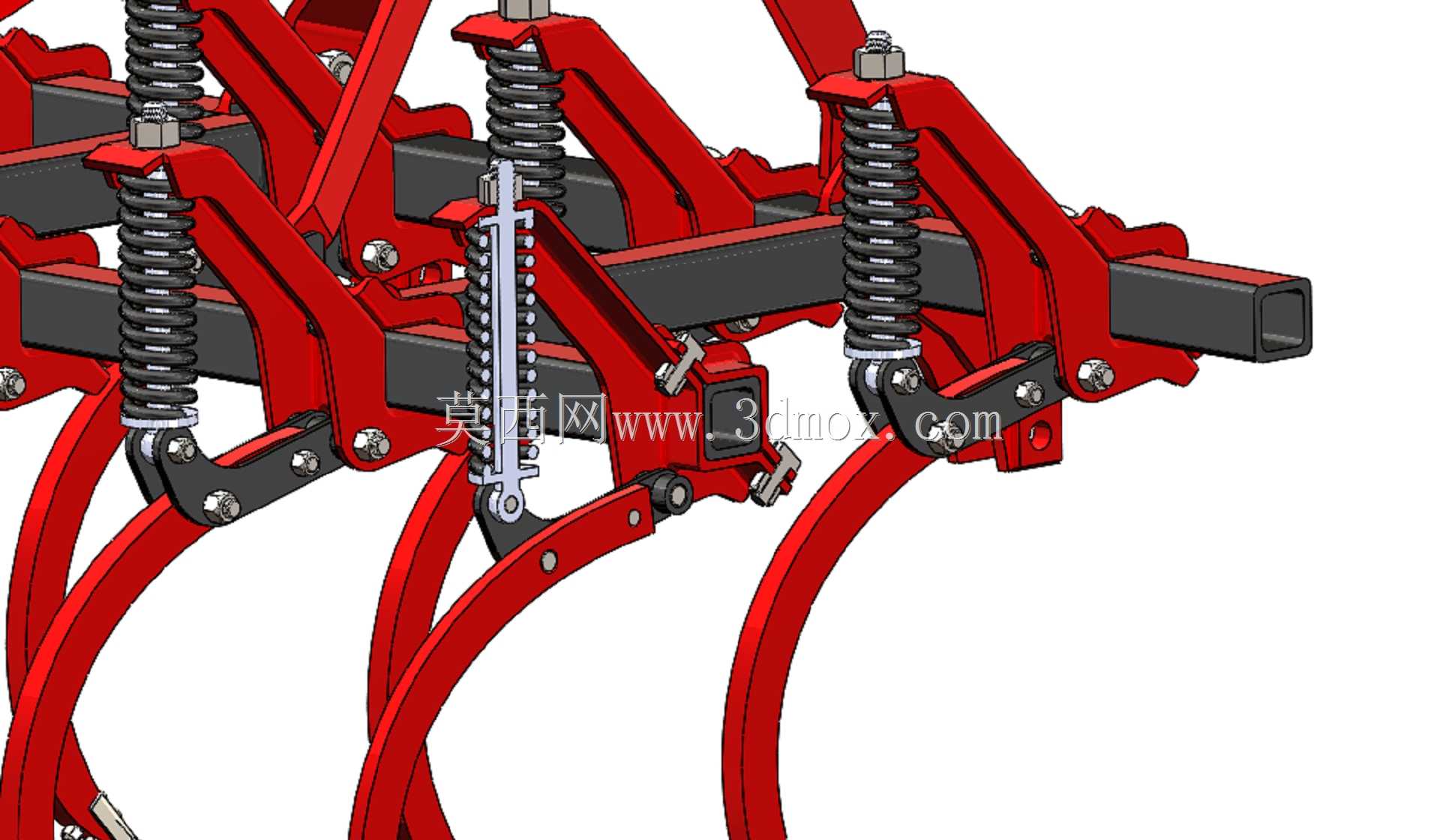

　　结构设计上，机架以矩形截面横梁作为主要承力构件，齿座通过抱夹或螺栓紧固方式固定在梁上，便于根据农艺行距调整耕作齿位置。弹性臂采用弯曲成型的长齿结构，上端与支座铰接或刚性夹紧，下端安装可更换铲尖。铲尖部位是主要磨损区，设计时需保证其拆装方便，磨损后可单独更换，而不必更换整个弹齿组件。部分单元上方设置螺旋压缩弹簧或弹性压紧机构，用于提供预紧力并限制异常回弹幅度，使齿臂在正常耕作时保持设定位置，在过载时又能顺利抬升避让。

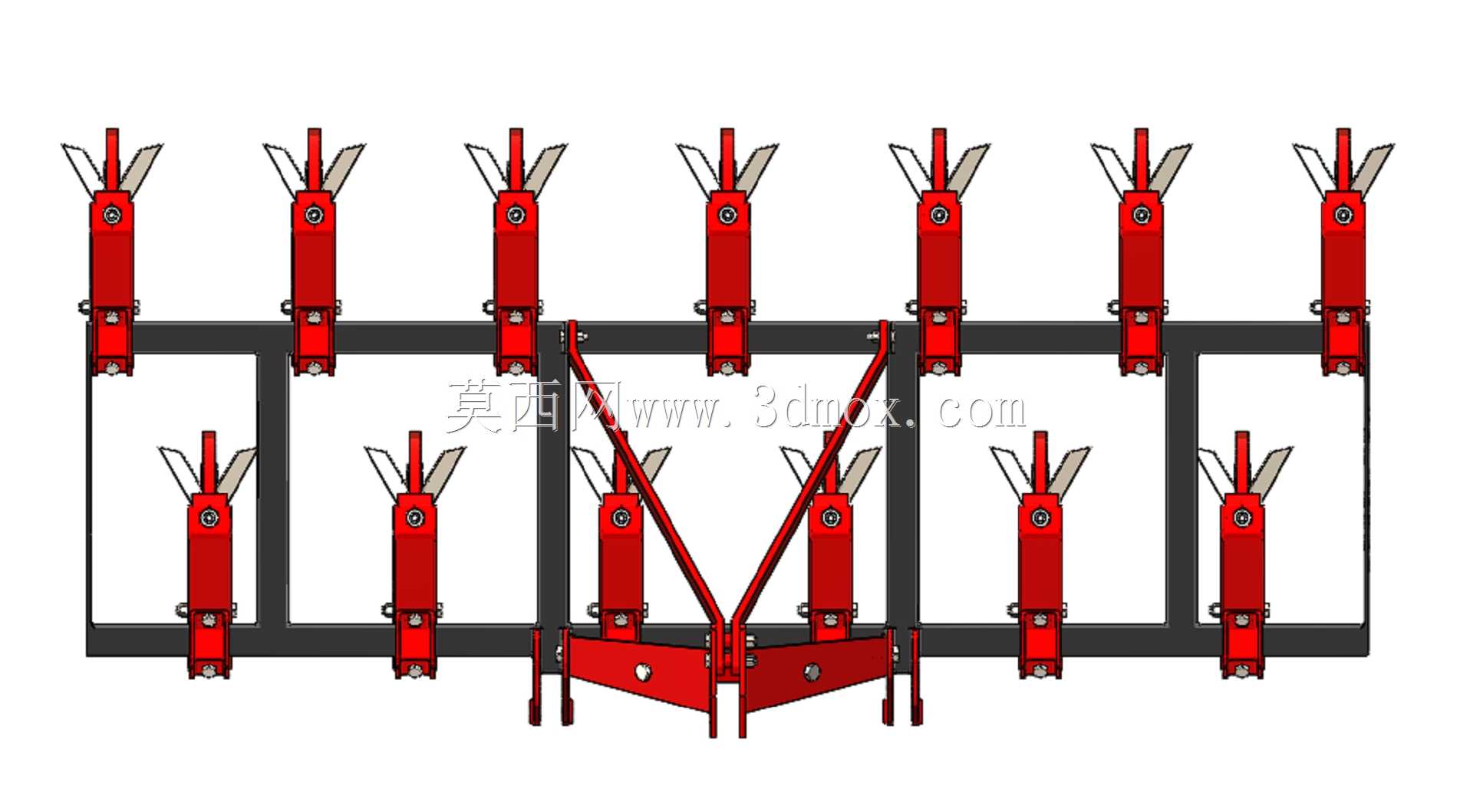

　　机具的外形边界主要由横向工作幅宽、悬挂架高度和弹齿下垂深度决定。运输状态下，整机随拖拉机悬挂机构提升，铲尖离开地面，此时需关注机具最高点与下拉杆摆动范围，避免转弯时与轮胎或拖拉机尾部发生干涉。作业状态下，入土深度由铲尖相对机架底面的位置、悬挂机构调节以及地轮或限深部件共同控制。若用于行间中耕，齿组间距需要与作物行距匹配，既要保证松土范围覆盖行间板结区域，又要避免齿尖靠近作物根系造成伤苗。若用于播前整地，则可采用较密排布，以提高地表平整度和土壤疏松均匀性。

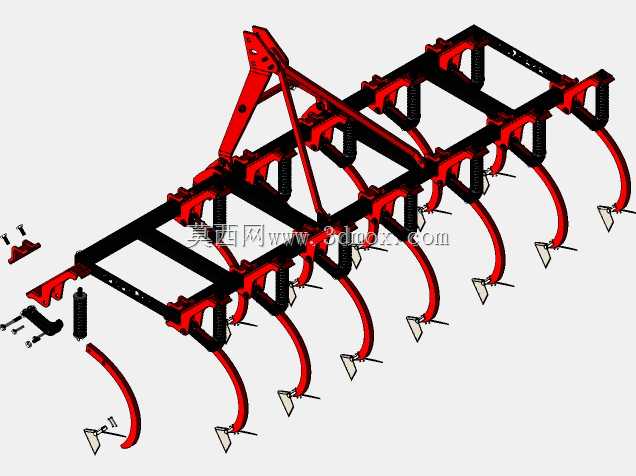

　　建模时应重点表达三点悬挂接口的空间位置、主梁与齿座的装配关系、弹齿臂的弯曲走向以及铲尖入土角度。悬挂销轴中心距、梁体截面尺寸、齿间节距和铲尖最低点是干涉检查与选型配套的关键边界。装配体中各弹齿单元宜按独立子装配处理，便于后续调整齿数、变换行距或更换不同宽度铲尖。对于运动验证，可模拟悬挂提升和弹齿受载退让过程，检查弹性臂摆动时是否与相邻齿座、横梁或加固板发生碰撞。

　　在受力层面，作业阻力并非均匀恒定，土壤硬度、石砾含量、耕作深度和前进速度都会使单个齿尖载荷波动。机架连接处需要承受水平牵引阻力、垂直入土反力以及偏载引起的扭转，因此横梁接头、悬挂三角架和齿座夹紧区域应保留足够的螺栓间距和贴合面积。弹齿臂的曲线形状不仅影响离地间隙，也决定受力后的变形方向；合理的弧度过渡可以让应力沿臂长分散，避免在根部夹紧区形成集中弯矩。

　　该结构兼顾浅耕、松土、除草和苗床整理等多种用途，通过更换铲尖形式或调整弹齿排布，可适配不同土壤条件与农艺要求。三维结构完整呈现了农机具从悬挂挂接、动力牵引到耕作齿入土作业的装配链条，可用于农机设计校核、悬挂配套分析、作业幅宽评估以及零部件深化设计。
