多行弹齿式农田中耕除草耕耘机具

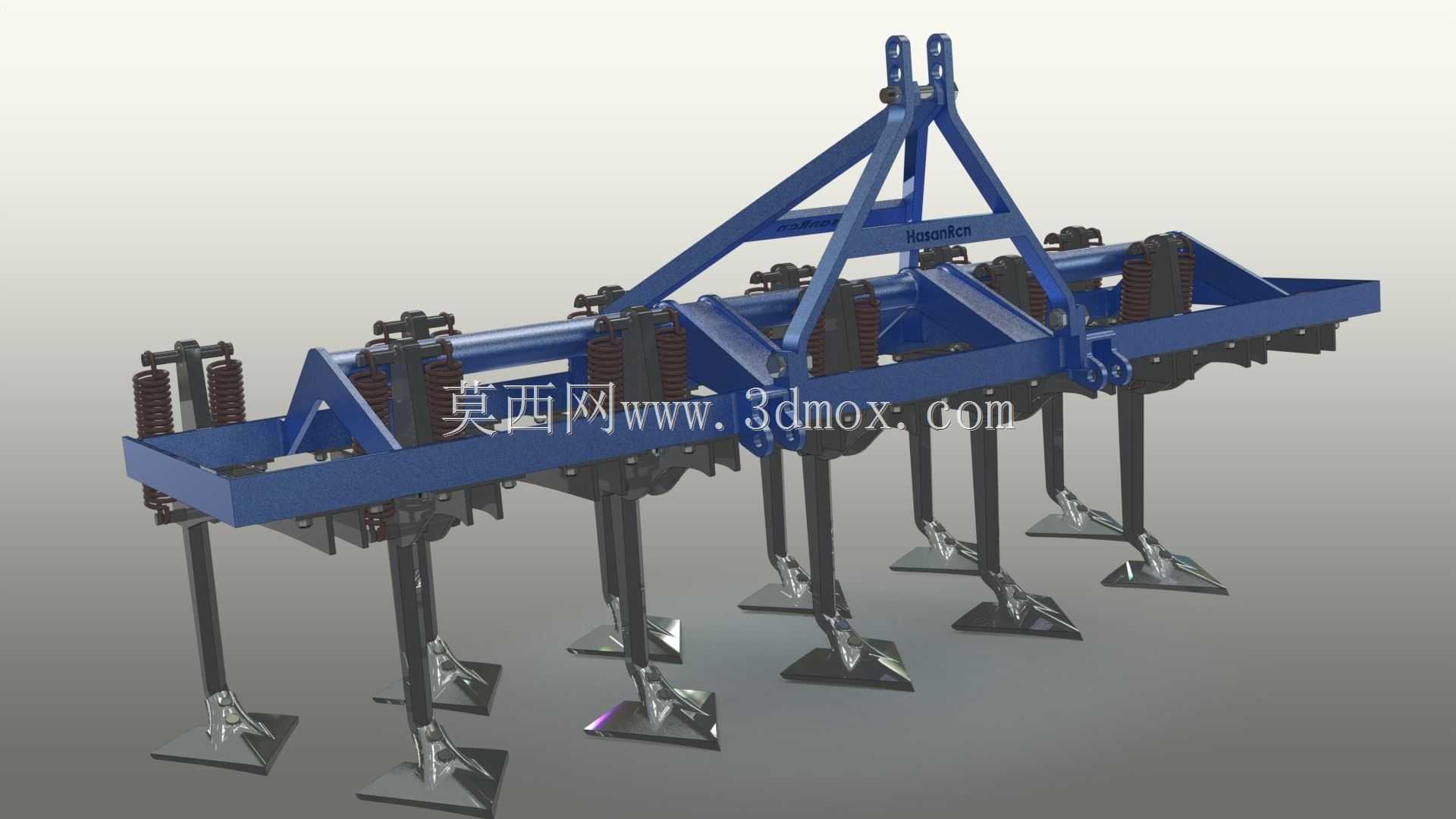

　　这套耕耘机具属于拖拉机后悬挂式田间管理设备，主要用于作物行间中耕、浅层松土、杂草切断、地表板结破除以及播前苗床整理。整机采用长梁式框架，多组工作部件沿横向等距布置，作业时由拖拉机牵引并通过三点悬挂机构控制入土深度与提升转运状态。

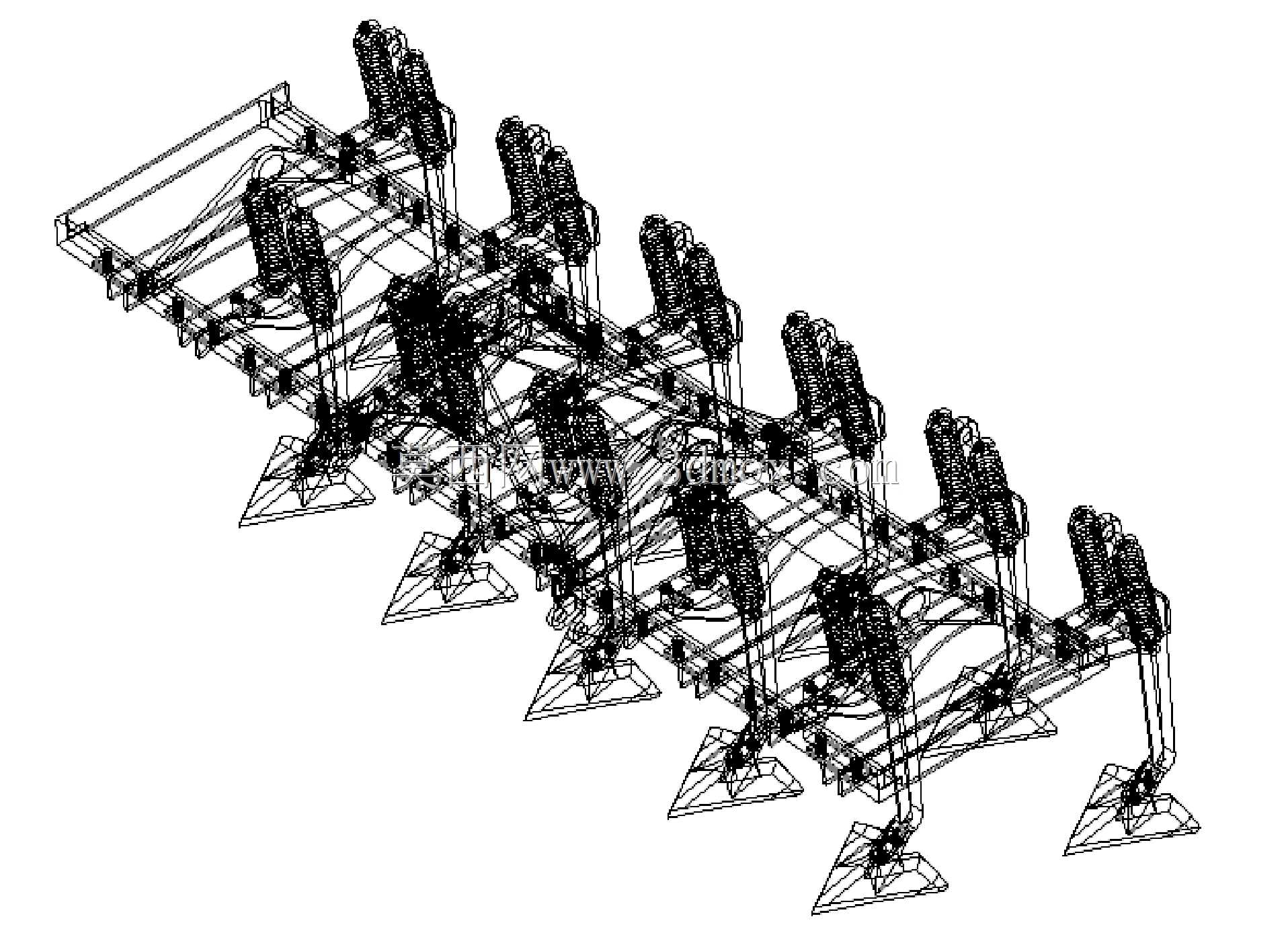

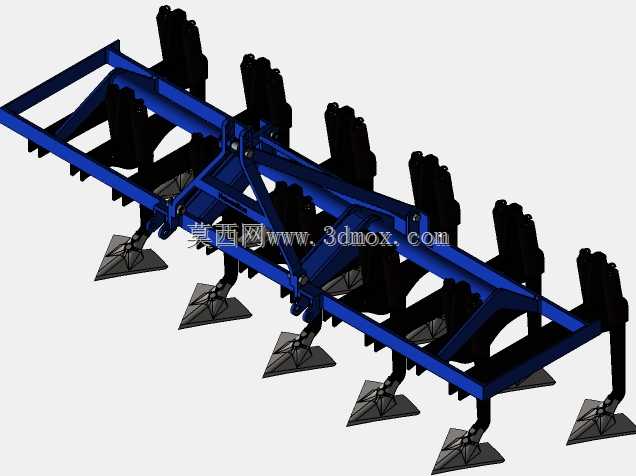

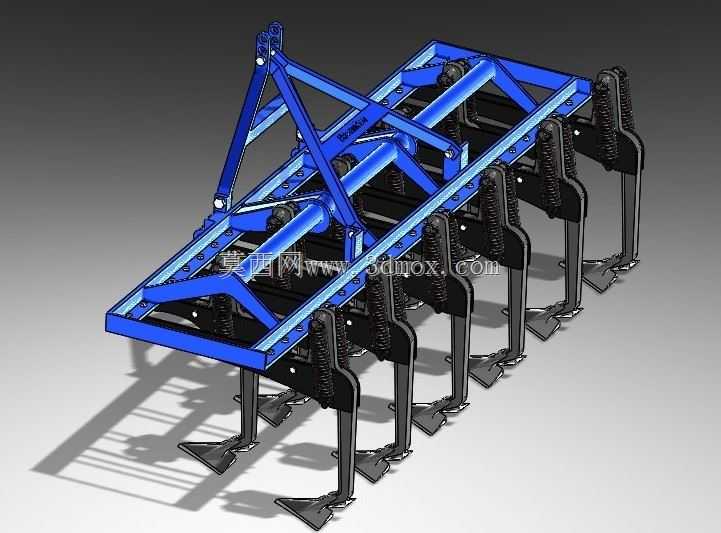

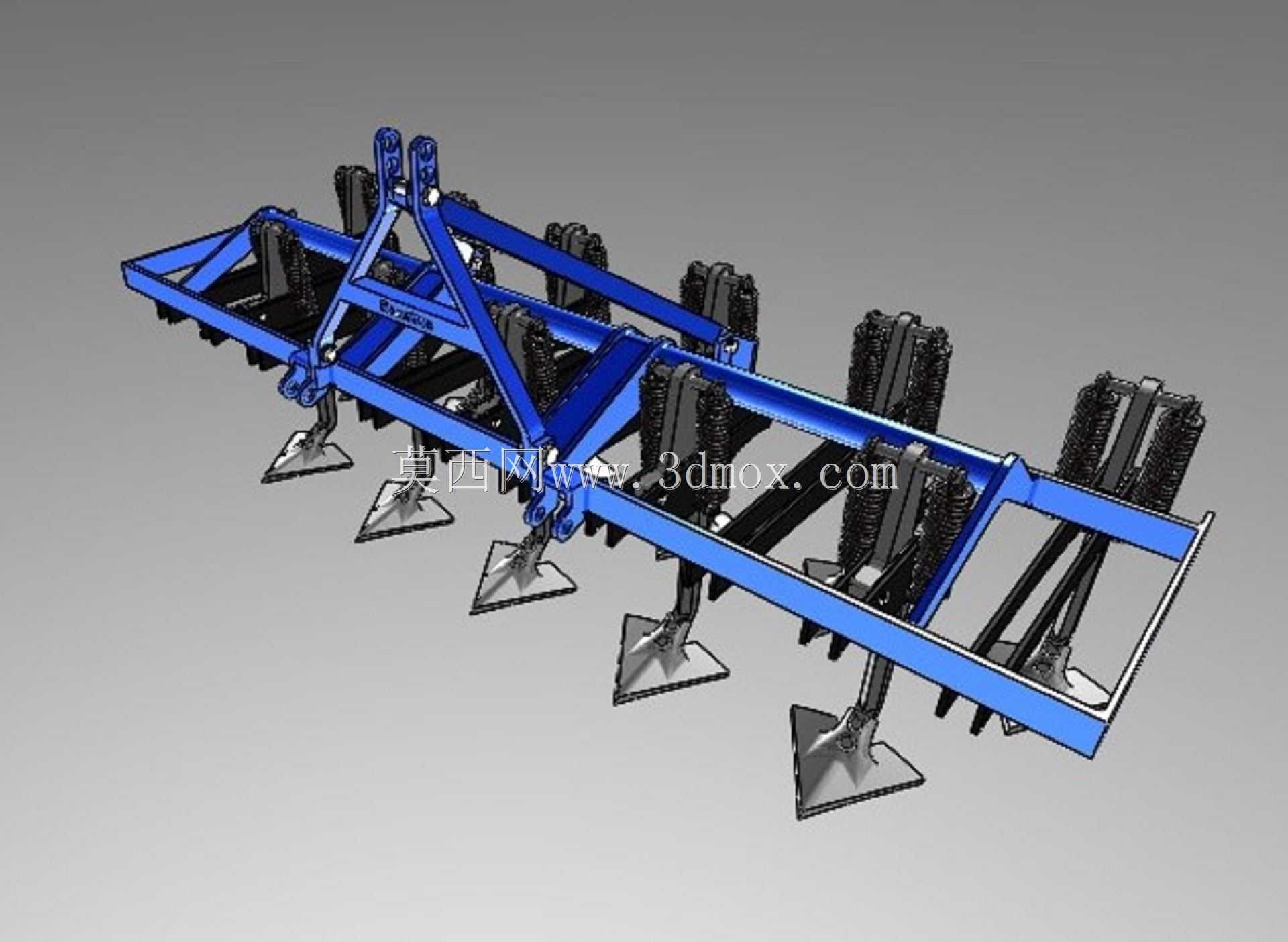

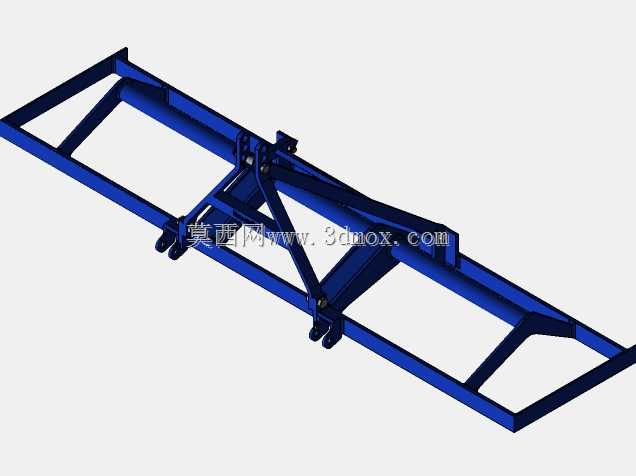

　　从结构布置看，机具主体由前后两根纵向主梁、两侧连接梁、中部三角悬挂架以及多根直立弹齿支腿组成。框架以矩形截面杆件焊接成型，承担牵引、提升和作业反力传递。中部悬挂架设置上拉杆连接点和两个下拉杆铰接点，形成稳定的三角形受力结构，能够把拖拉机液压提升力传递到整个机架，同时在作业时限制机具前后摆动。

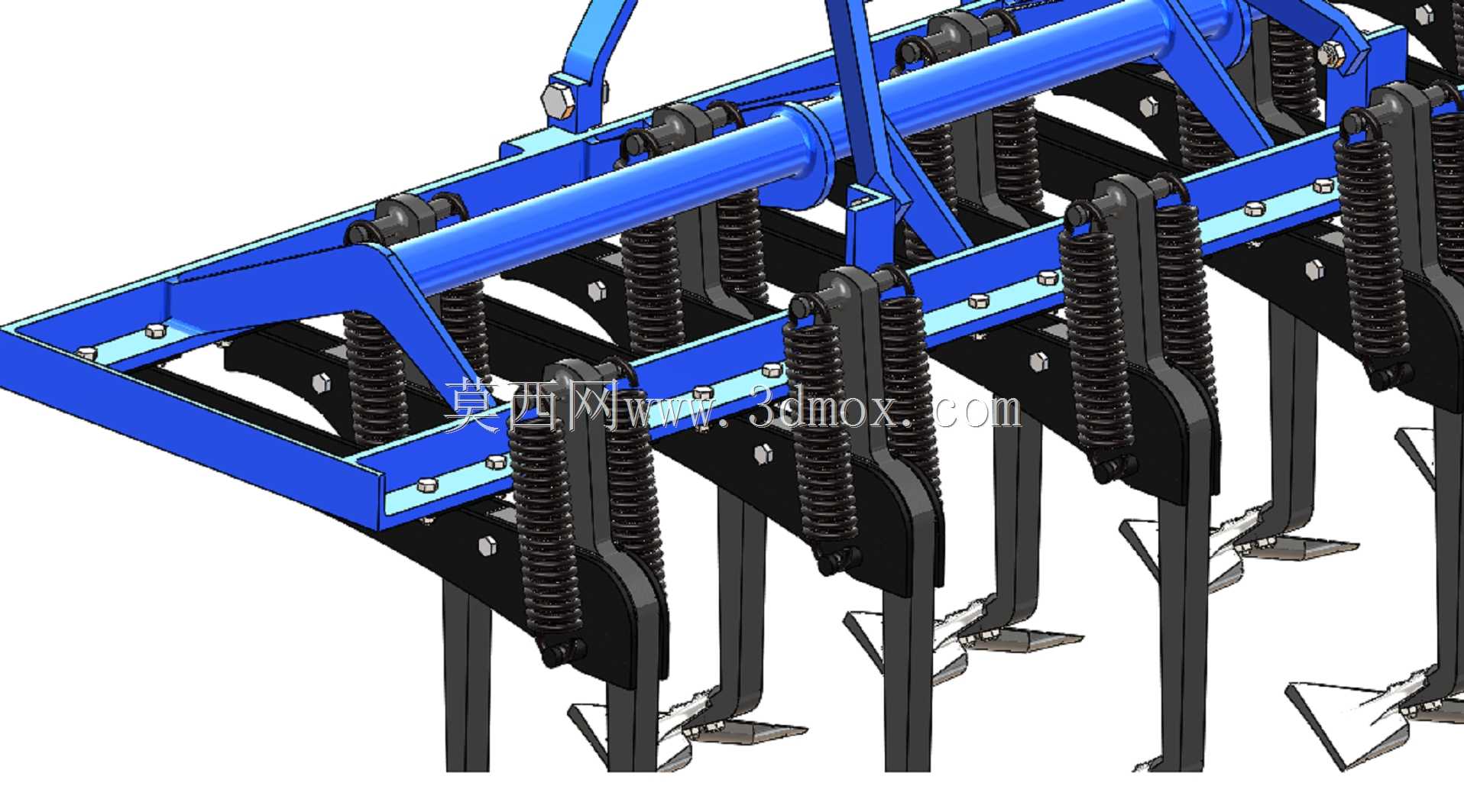

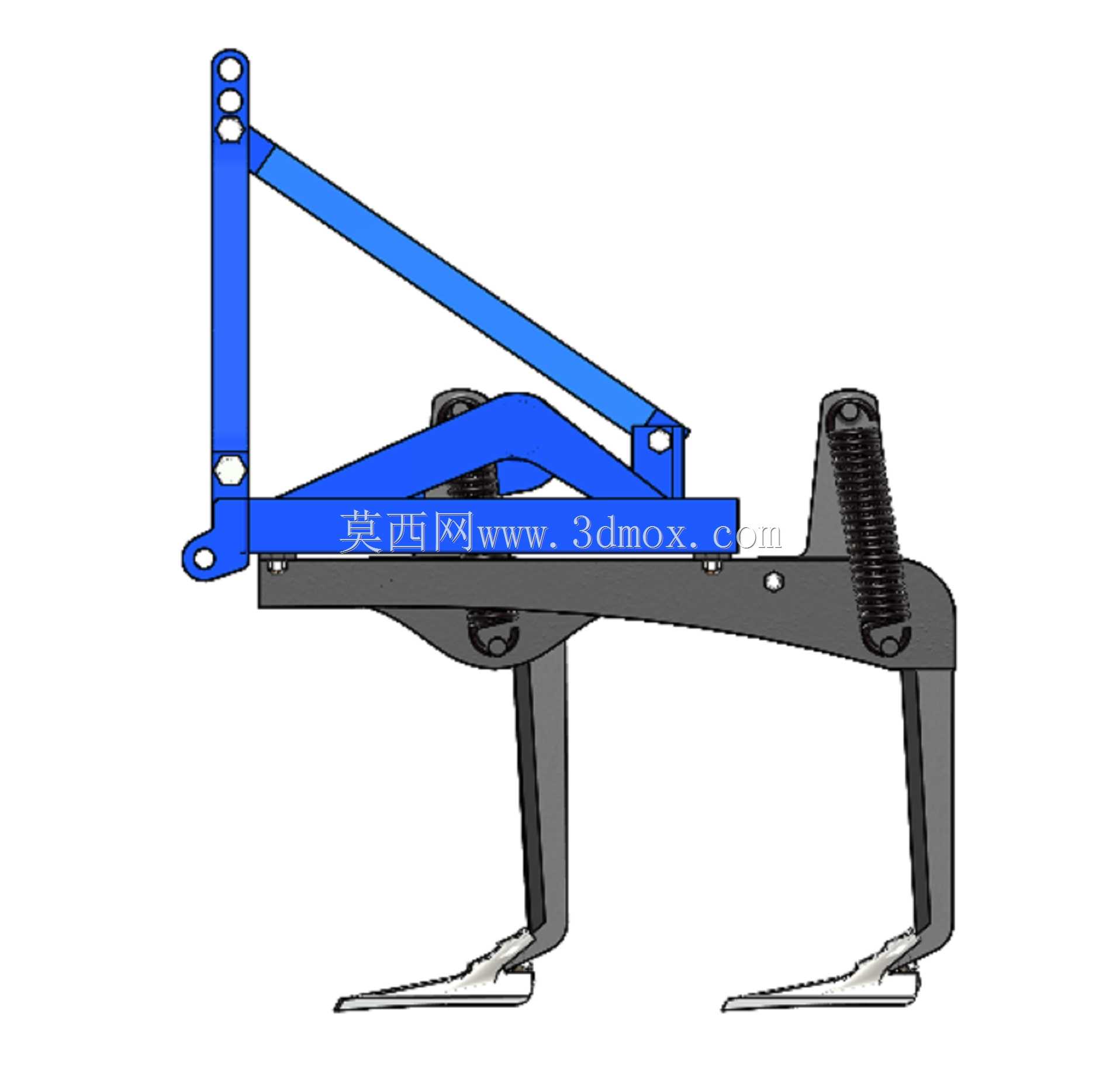

　　工作部件是该机具的核心。每组弹齿支腿下端安装楔形松土铲，铲尖朝向作业前进方向，入土后可将表层土壤切开、抬起并松动。铲面采用近似箭头形轮廓，前端窄、后部宽，既能降低入土阻力，又能扩大土壤扰动范围。支腿上部带有弹性弯曲结构，遇到石块、硬根或局部硬层时可产生一定退让，减少铲尖冲击载荷向机架传递，也降低螺栓连接部位发生塑性变形的风险。

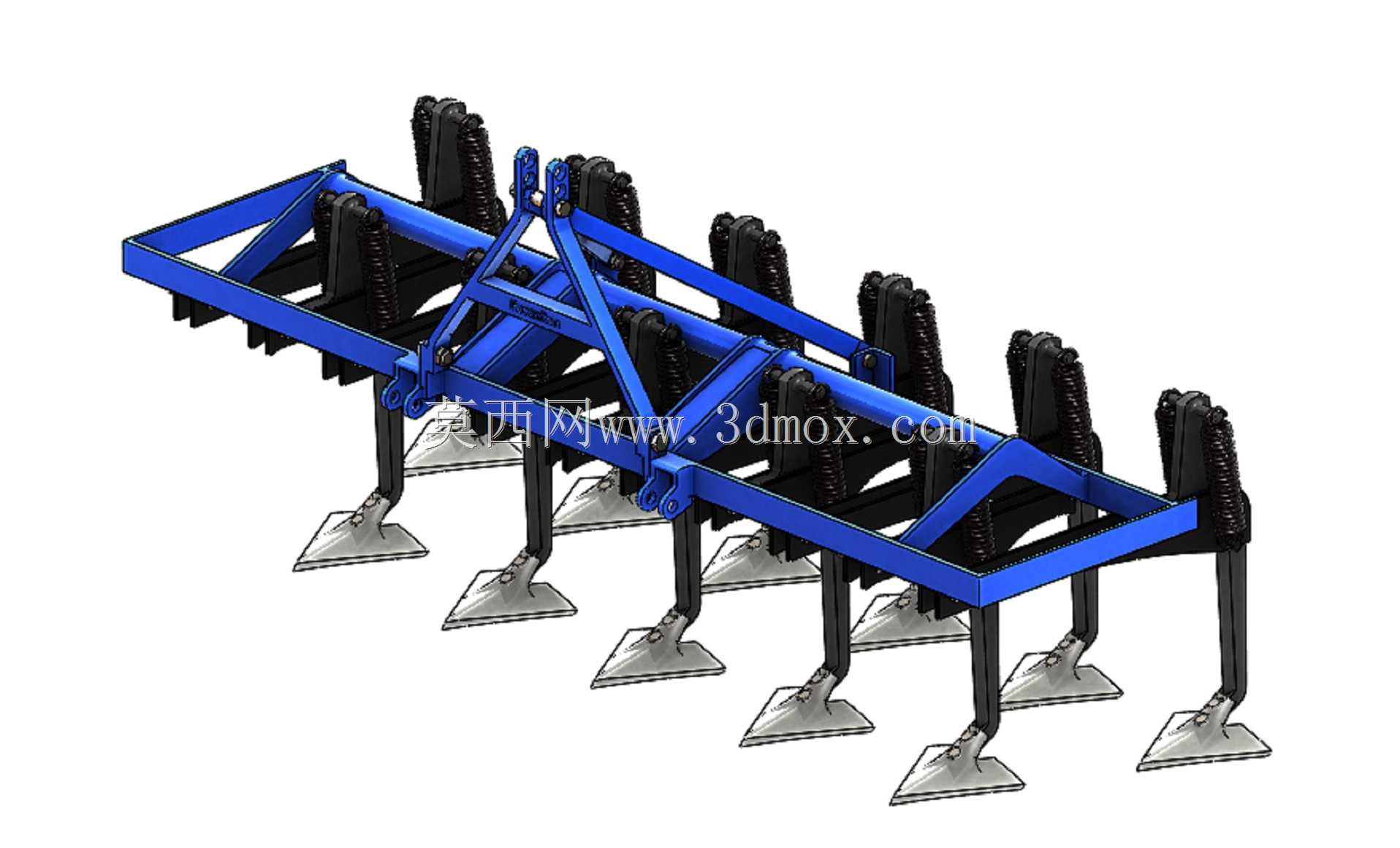

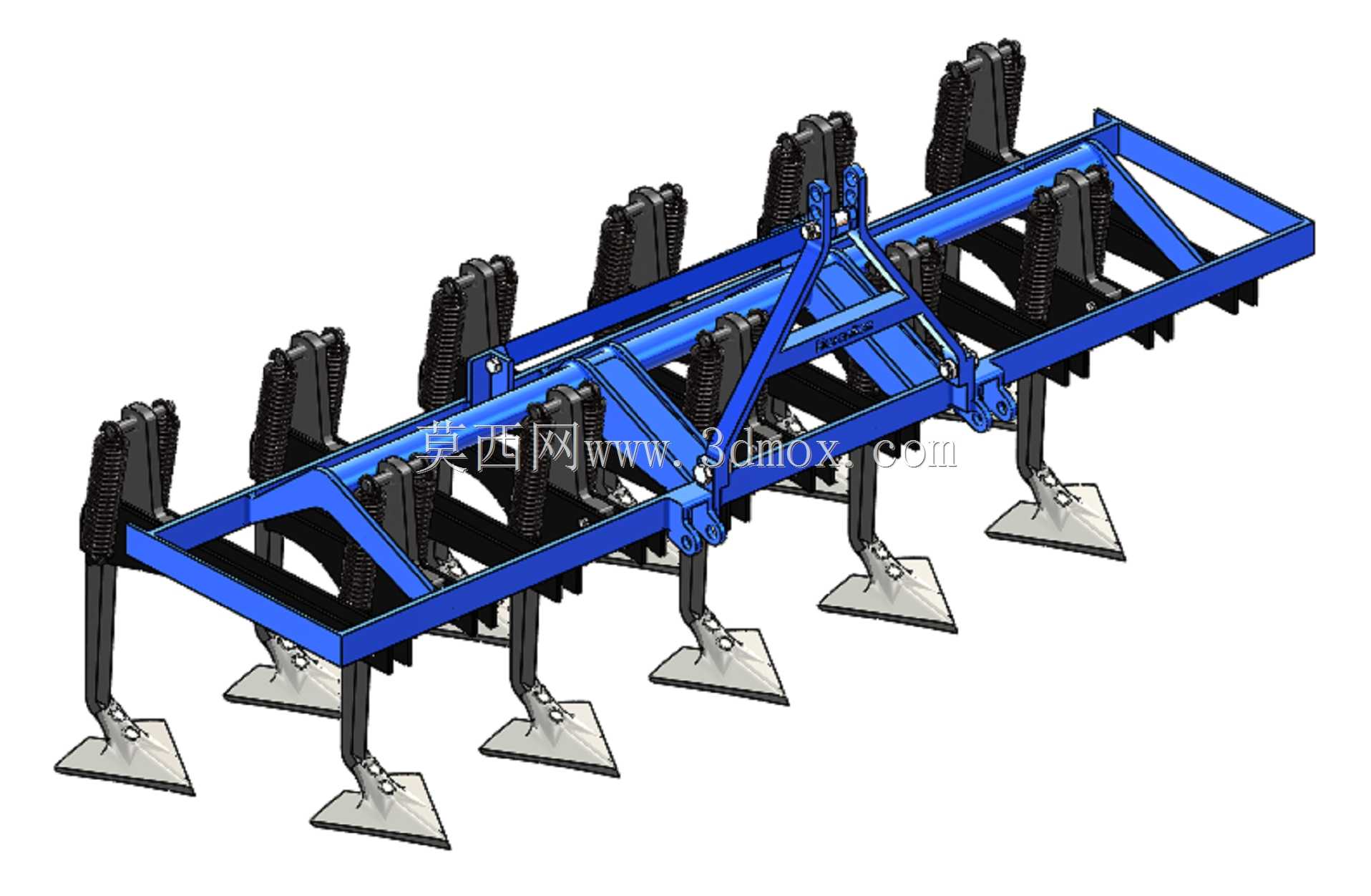

　　多组弹齿按行列排布，使机具一次通过即可完成较大幅宽的中耕作业。相邻铲尖之间保留固定行距，适合在条播作物行间穿行；若用于休闲地整地，则通过密集齿位形成连续的松土带。机架后侧还设置有一排带齿状轮廓的辅助部件，可对经过铲尖扰动后的土块进行破碎、刮平和残茬梳理，使地表形成较细碎的耕作层。

　　实际田间使用中，作业深度通常依靠拖拉机悬挂高度、支腿安装位置以及地块条件共同确定。浅层作业时，铲尖切入表土，切断杂草根系并打破降雨或灌溉后形成的硬壳；较深作业时，可改善土壤通气性和水分入渗，但需要更大的牵引功率。机具转运时，三点悬挂将整机抬离地面，弹齿和铲尖不接触路面，便于地块间转移。

　　建模时需要重点表达机架杆件的中心线、焊接节点和板件厚度。主梁与支腿连接座应体现可拆装关系，因为不同作业幅宽、行距和齿位数量往往通过螺栓孔位调整。悬挂架部位的销轴中心距是关键安装边界，直接决定其与拖拉机后悬挂系统的匹配性；上拉杆点位偏高，下拉杆点位分布在左右两侧，装配校核时应保证提升过程中机架不与拖拉机轮胎、后桥或限位链发生干涉。

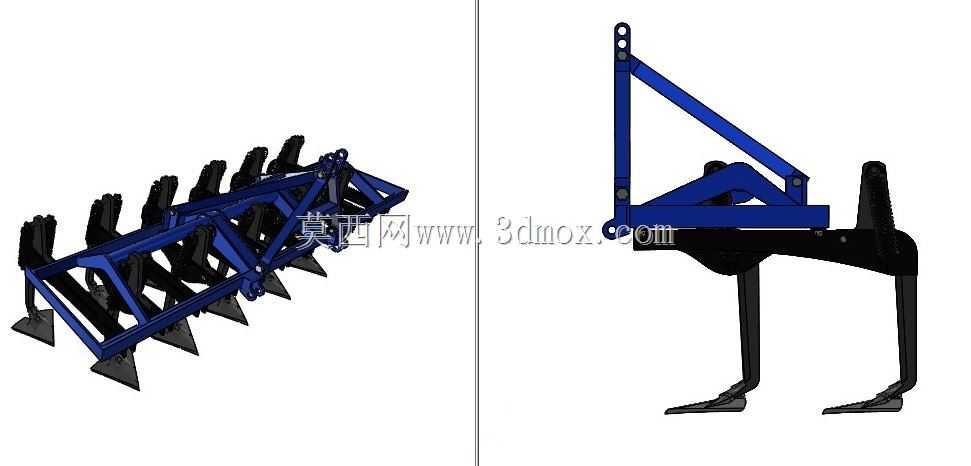

　　外形边界方面，整机宽度由弹齿数量和行距决定，长度主要受前后梁跨度及悬挂架突出尺寸影响，高度则包括三角悬挂架顶端至松土铲最低点的范围。入土状态下，铲尖低于机架底面；运输状态下，最低点应满足道路通过间隙。支腿下端铲尖的左右间距、前后错位量以及与辅助碎土部件的相对位置，都会影响土壤流动、堵塞概率和除草覆盖率。

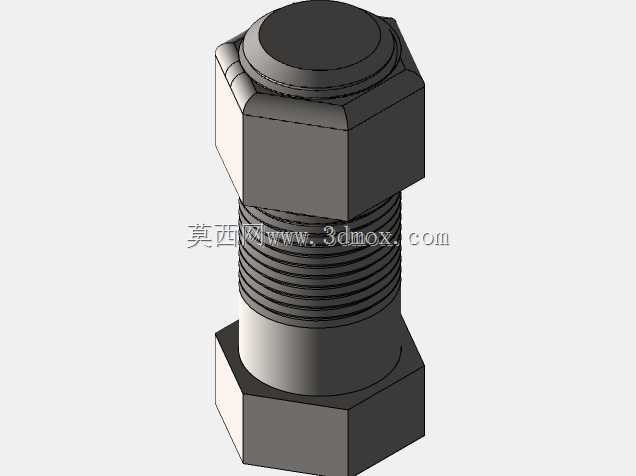

　　从受力角度看，牵引阻力主要来自铲尖切削土壤、土块沿铲面抬升以及弹齿变形过程。主梁承受弯曲和扭转载荷，中部悬挂区域承受集中提升力，支腿连接螺栓则承受反复冲击和剪切。设计时应避免在高应力区采用过于单薄的平面板件，节点处宜通过加强板、套筒或双面夹持结构提高刚度。

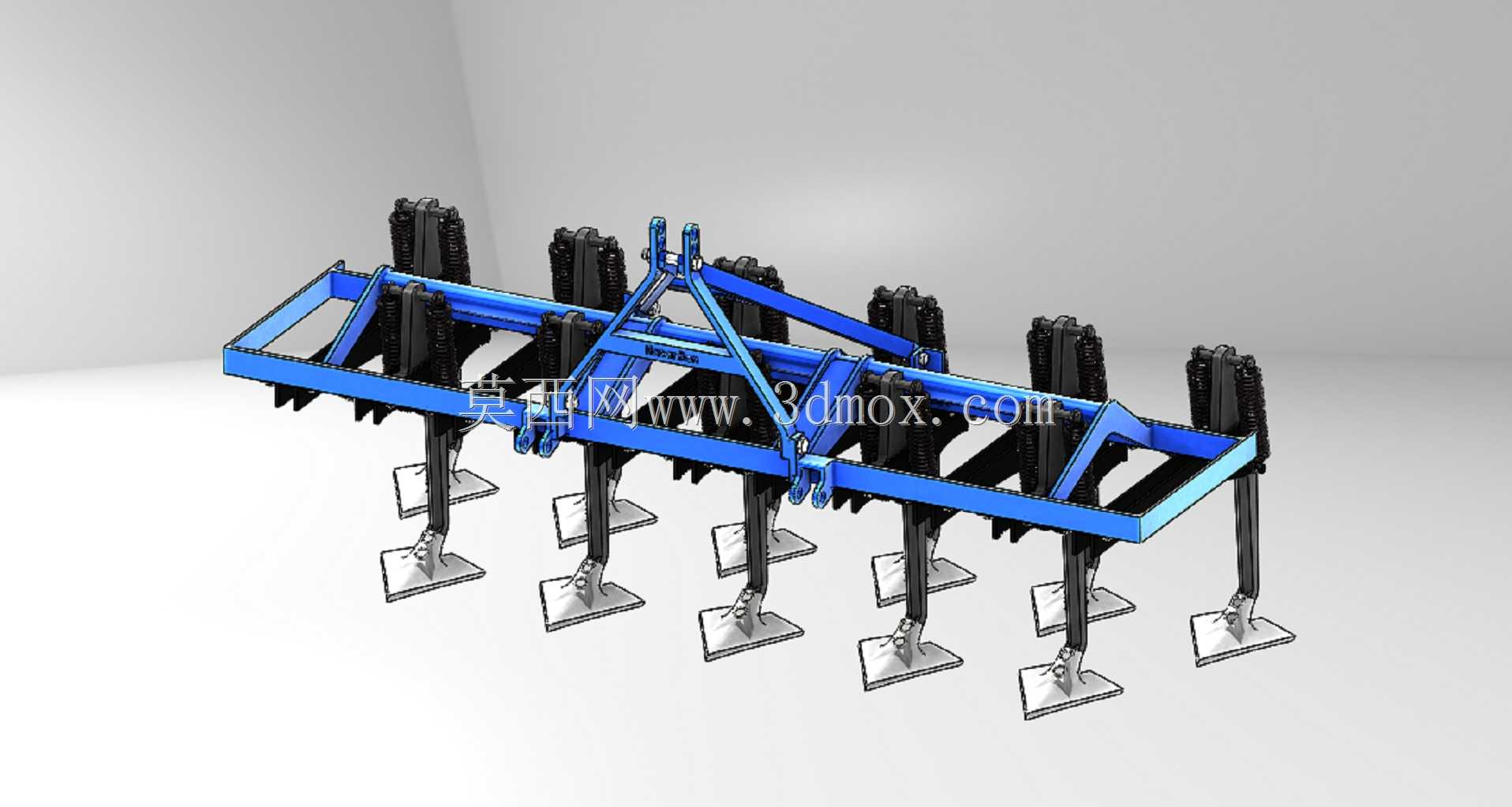

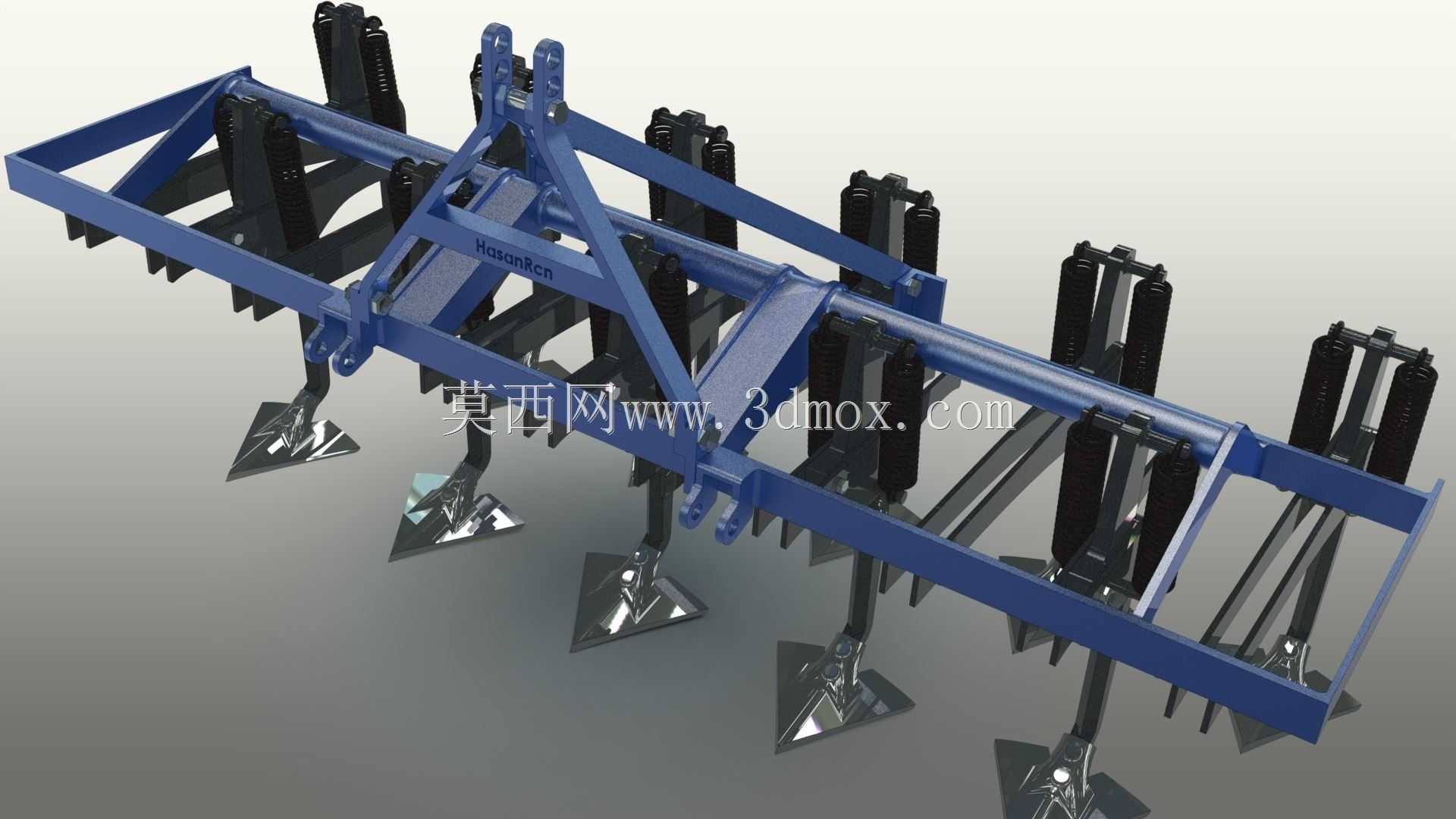

　　该模型适合用于农机结构设计、悬挂机具匹配分析、作业部件布局校核以及中耕设备方案展示。三维结构中清晰呈现了框架、弹齿、松土铲、悬挂销轴和后部碎土部件的空间关系，可进一步用于检查齿间拥堵、装配间隙、提升轨迹和不同行距配置下的作业适应性。
