户外壁挂式太阳能储能照明灯具结构

　　这套结构围绕离网照明场景展开，核心是把光伏采集、电能储存、电压转换和LED发光集成在一个可壁挂的盒体内，适合庭院外墙、通道拐角、临时围挡、园区步道旁这类布线不便的位置。现场不需要接入市电，也不必开挖线管，白天由顶部太阳能板完成补能，夜间光线不足后灯条自动点亮，用于低功率、长时间的辅助照明。

　　盒体顶面预留了110mm×60mm的太阳能电池板安装边界，板件嵌入后与上表面保持平齐，避免突出边长期积灰或被磕碰。照明负载可以按现场亮度需求选择12V或5V LED条，当前结构按12V灯条布置，灯条沿出光方向固定，光线向下方和前方扩散，减少直射眩光。若换成5V灯条，需要同步核对DC-DC转换模块的输出端接线与固定位置，盒内空间仍可容纳常见小尺寸升压或降压板。

　　储能部分采用18650锂离子电池，电池仓与电路板分区布置，便于装配时先固定电池支架，再完成充放电线路连接。DC-DC转换器被单独放在盒内一侧，周围保留走线和散热间隙，避免与电池直接贴靠。充电管理、电池保护和负载输出之间的线路在模型中按实际装配关系留出通道，导线可沿盒内壁卡扣走向布置，减少装配后压线、磨线的风险。

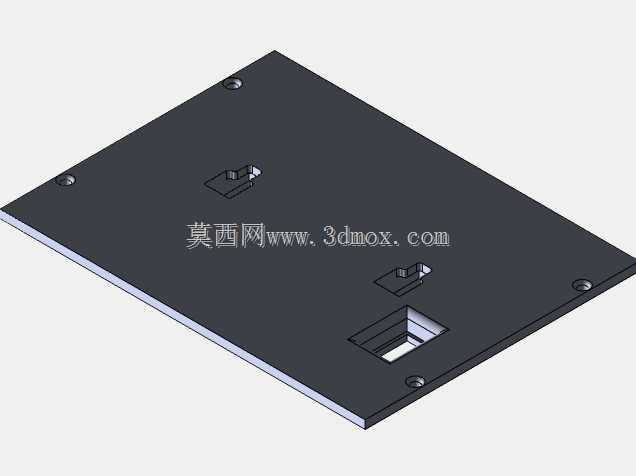

　　盒子背面设计有墙面固定孔位，安装时可先在墙面标记孔位，打入膨胀件后再将盒体挂装固定。背板与墙体之间保留少量贴合面，既能承担整机重量，也能让安装姿态稳定。盒体背面还设置了开关位置，开关串联在电池与电路之间，维护或长期不用时可直接切断输出，不必拆开盒体断开电池。

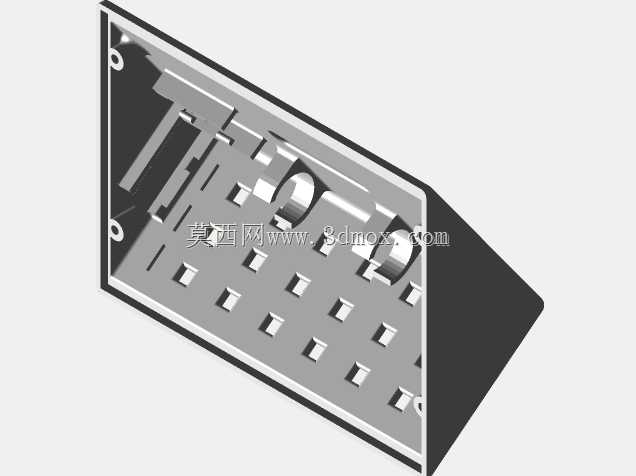

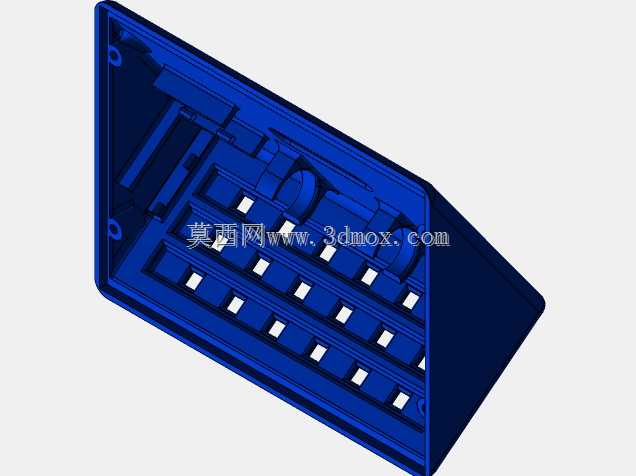

　　结构设计上，外壳承担防护、支撑和遮光三重作用。正面与出光区域需要考虑LED条的可视范围，侧壁则限制杂散光，使照明集中在通行区域。电池仓附近设置肋位和限位筋，防止电池在晃动中位移；电路板固定柱采用独立凸台，螺丝锁紧时不会让外壳局部变形。太阳能板四周的承托边要有足够宽度，既方便打胶或卡扣固定，也能降低雨水沿接缝直接进入盒内的概率。

　　从装配顺序看，先完成电池、DC-DC板和开关的内部连接，再固定LED灯条与顶部光伏板，最后扣合盒盖，流程比较顺。维护时，墙面挂装结构允许整机拆下，盒内分区也让电池更换、电路板检修和灯条替换互不干扰。对于户外使用，外壳边缘、开关孔和线缆穿出位置还应结合密封胶圈或灌胶处理；三维建模时需要重点核对背板孔距、电池仓长度、电路板安装柱高度以及光伏板外轮廓，这些尺寸直接决定后期零件能否一次装配到位。

　　整体方案并不追求复杂机构，而是在有限盒体内平衡受光面积、电池容量、电路安全和夜间照明范围。结构件外形规整，壁挂边界清晰，适合作为小型太阳能照明装置的结构参考，也可在此基础上扩展人体感应、亮度调节或不同容量电池仓。
