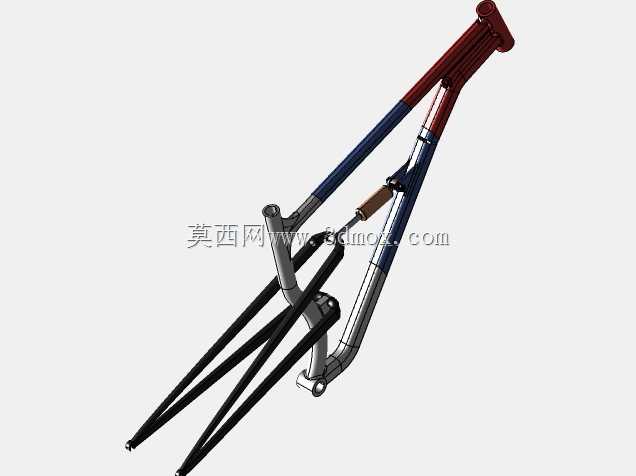

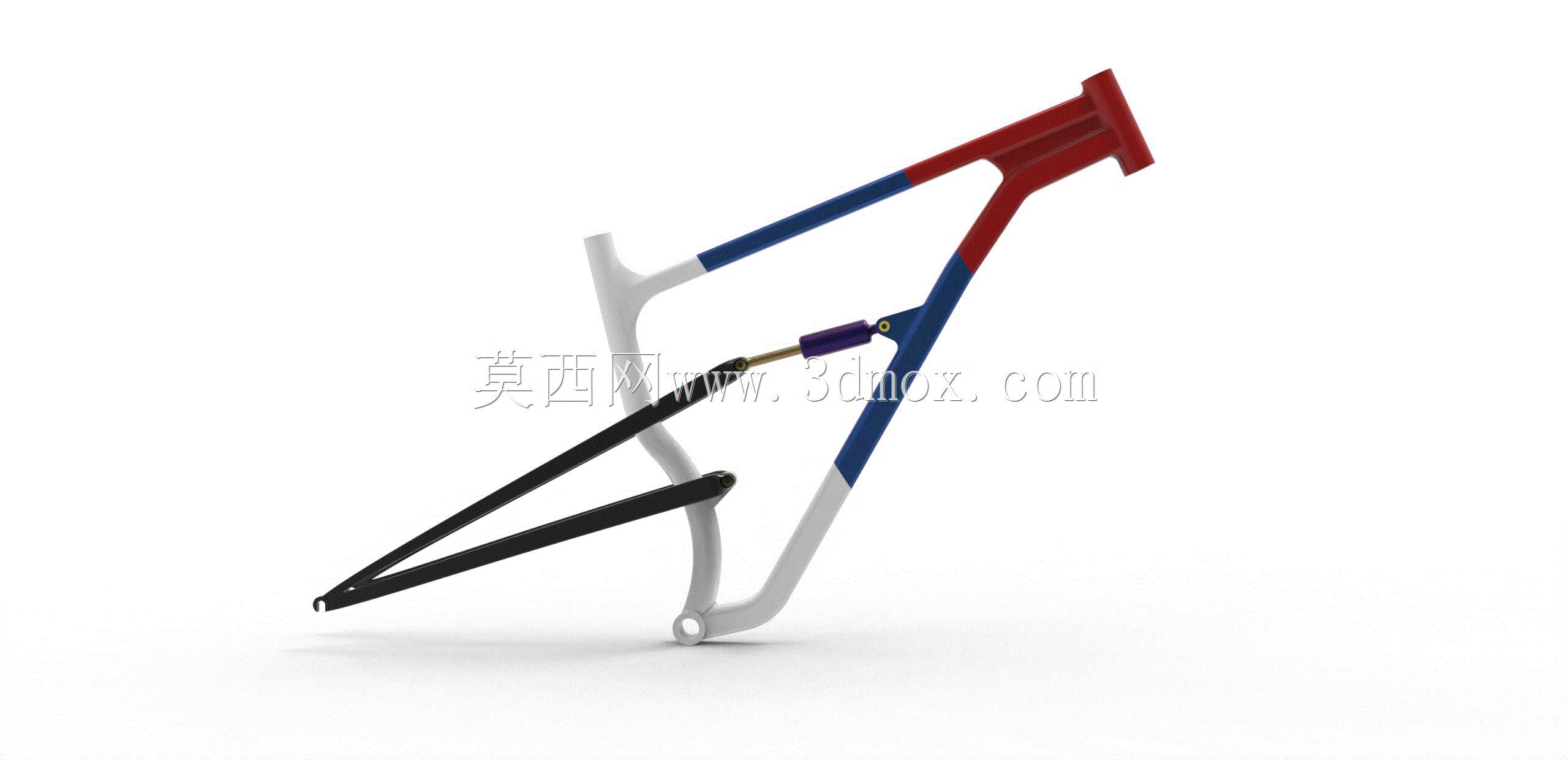

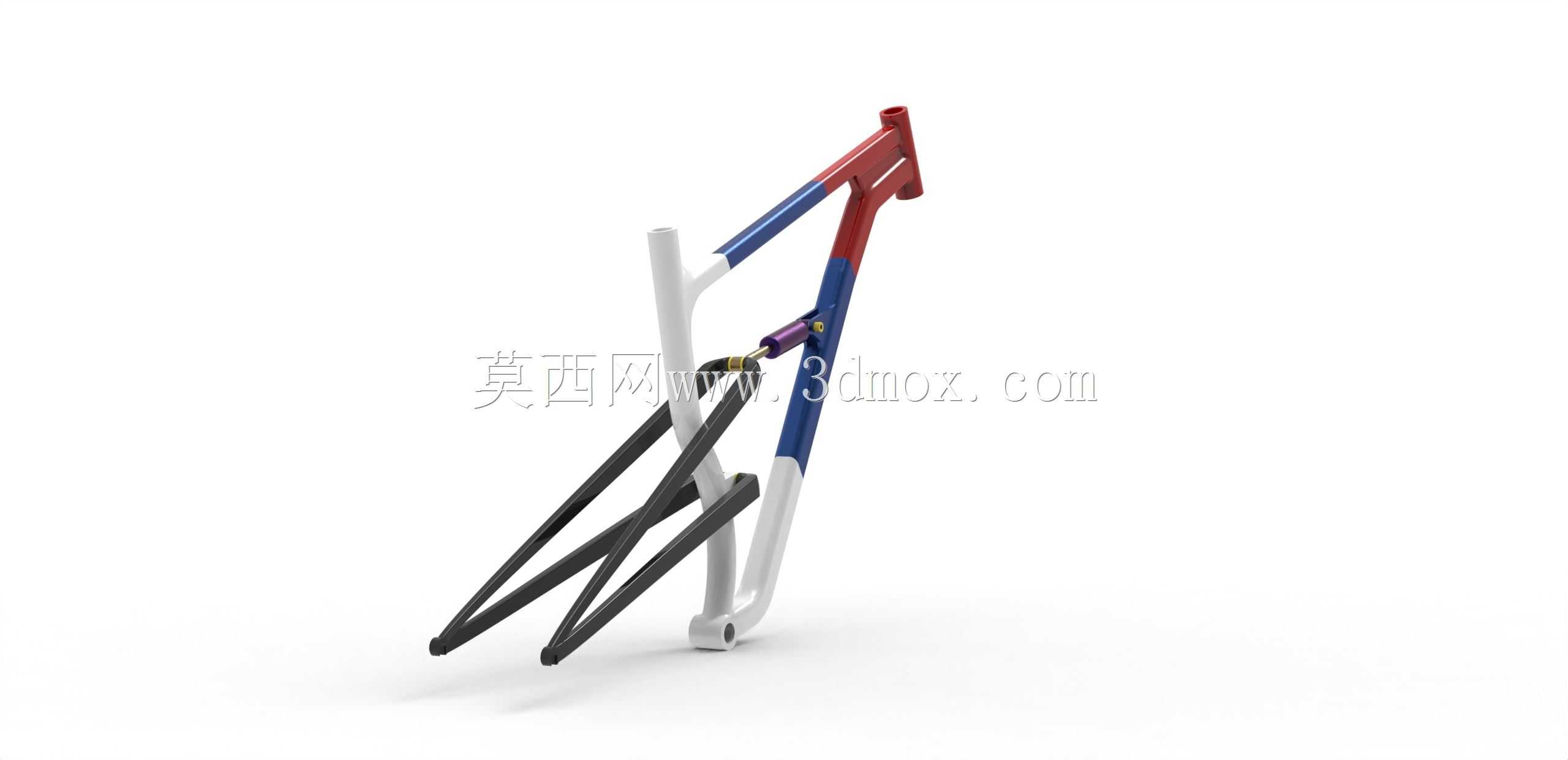

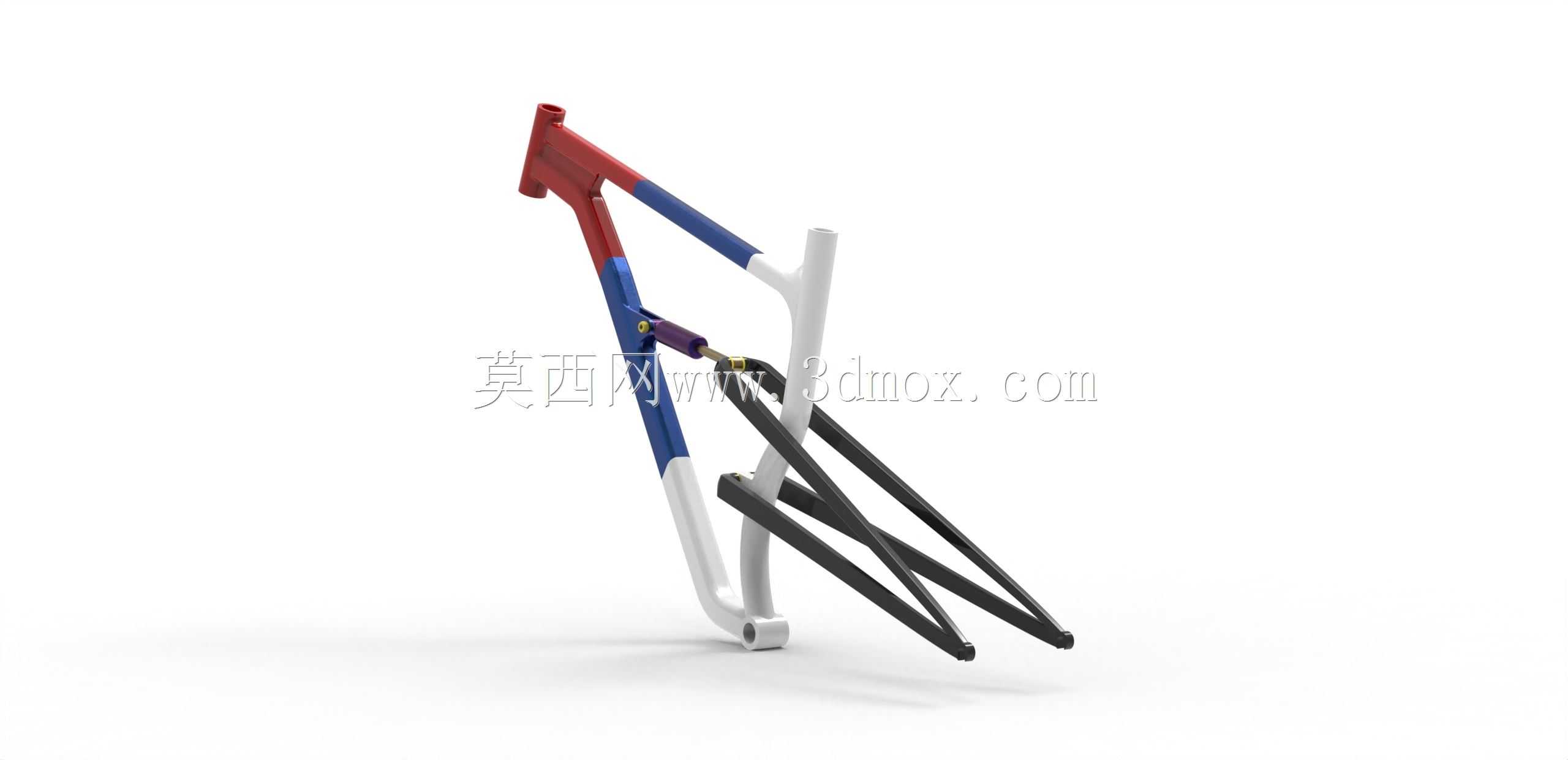

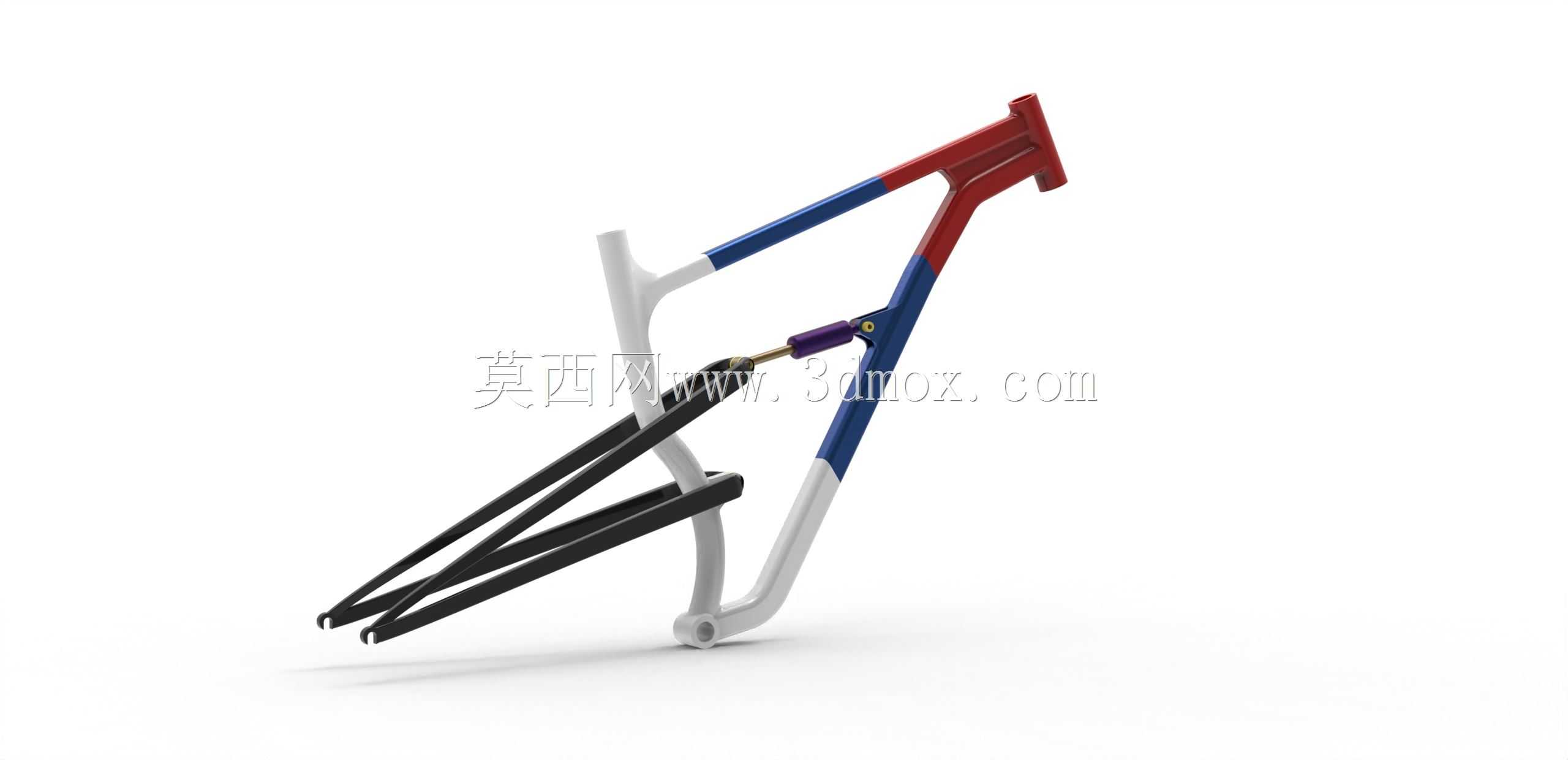

山地自行车避震车架底盘结构设计

　　这套山地自行车车架底盘结构，围绕林道穿越、非铺装路面骑行的实际受力场景搭建，核心是把后轮受到的冲击通过多连杆结构传递到避震安装位，避免硬尾车架在连续颠簸下把震动直接传导到骑手腰腹与手腕。结构里后三角与主车架之间的铰接点位经过反复校核，悬架设计行程设定为45mm，这个行程区间偏向轻度越野与城市复杂路况通勤，既不会因为行程过长导致爬坡踩踏时泄力，也能过滤掉树根、碎石、台阶落差带来的高频冲击。

　　从建模逻辑上看，先锁定五通中心作为整车受力基准点，头管角度、后下叉长度、后轴钩爪位置都围绕这个基准展开。主车架上管、下管、立管采用变径过渡的形态，在头管与五通这两个高应力区域做了局部加厚的实体预留，焊接位置留出了坡口装配间隙，方便后续拆图做管材切割与焊接工装定位。后摇臂采用双叉臂对称布局，后轴两端同轴度在建模时就通过基准轴约束锁定，避免后轮装配后出现偏摆；连杆转接处的衬套安装孔预留了标准轴承位，孔位端面做了凸台加厚，防止长期侧向受力出现孔壁撕裂。

　　实际装配边界上，头管位置预留了标准锥管前叉的安装口径，兼容主流山地车避震前叉的舵管尺寸；五通位置适配常规压入式或螺纹式中轴，曲柄、牙盘的转动空间在三维环境里做了全行程干涉检查，牙盘最大盘片转动时不会碰到后下叉管壁。座管位置保留了统一口径的直管安装段，座垫升降调节行程不受后悬架运动干扰。后轮钩爪适配标准快拆或桶轴规格，轮组安装后轮胎与立管、后上叉之间预留了足够的排泥间隙，在泥泞路面骑行时积泥不会卡死轮胎。

　　避震器安装点位分别布置在立管中段与后摇臂连杆转接处，两点之间的安装距离随后轮上下跳动线性变化，建模过程中模拟了后轮从完全伸起到极限压缩的全行程运动，验证避震器压缩曲线没有出现拐点卡死，同时链条张力在行程变动过程中波动量控制在合理范围，不会出现颠簸时链条剧烈拍打车架的问题。走线预留方面，车架上管与下管侧面留出了刹车油管、变速线管的固定卡扣安装位，内走线通道在管壁内部做了圆滑过渡，没有尖锐转角，穿线时不会划伤线管外壁。

　　这款车架没有附带轮组、传动、刹车等外围配件，单独把核心承载悬架结构独立呈现，方便结构设计者直接参考连杆点位布局、管材走向与应力集中区域的处理方式。在山地车产品开发流程里，这类底盘车架是所有外围部件的安装基体，轮距、轴距、骑行几何角度都由它决定，建模时每一个铰接点的位置公差、管材壁厚的选取，都会直接影响整车骑行刚性与避震吸震效果。针对45mm这个短行程悬架，调校时更侧重踩踏效率，连杆杠杆比设定偏向渐进式特性，在初段可以吸收小震动，末段遇到大冲击时又能提供足够支撑，避免打底。日常使用场景里，这类车架既可以应对城郊绿道的轻度越野，也能满足城市通勤过减速带、坑洼路面的减震需求，结构重量相比长行程速降车架更轻，爬坡时不会有过多多余的悬架晃动。建模时所有配合面都按实际机加工与焊接工艺做了工艺预留，钣金弯管的折弯半径、铸件转接位的拔模斜度都符合量产加工要求，不存在无法落地的异形结构。
