山地自行车分体后叉悬架车架结构

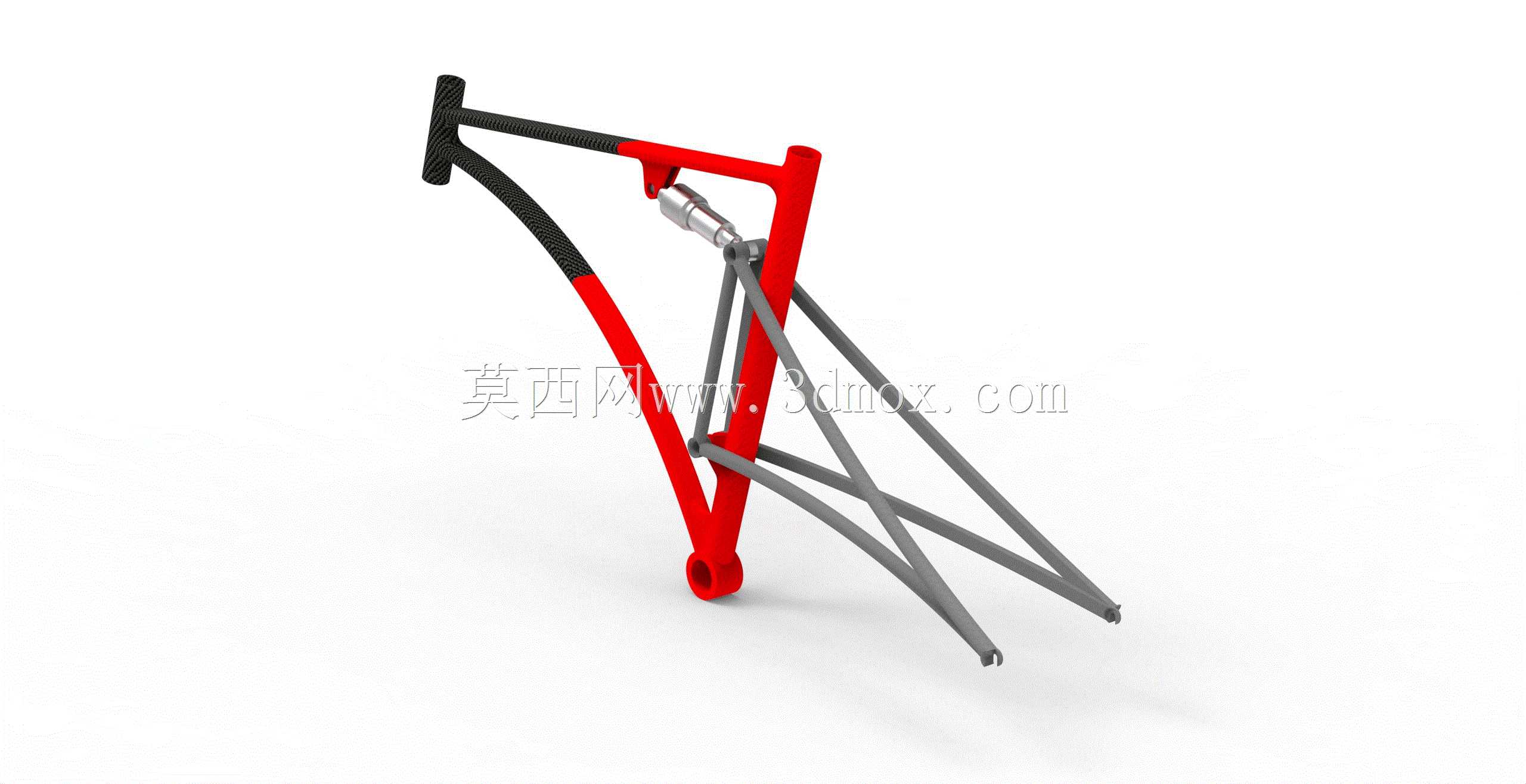

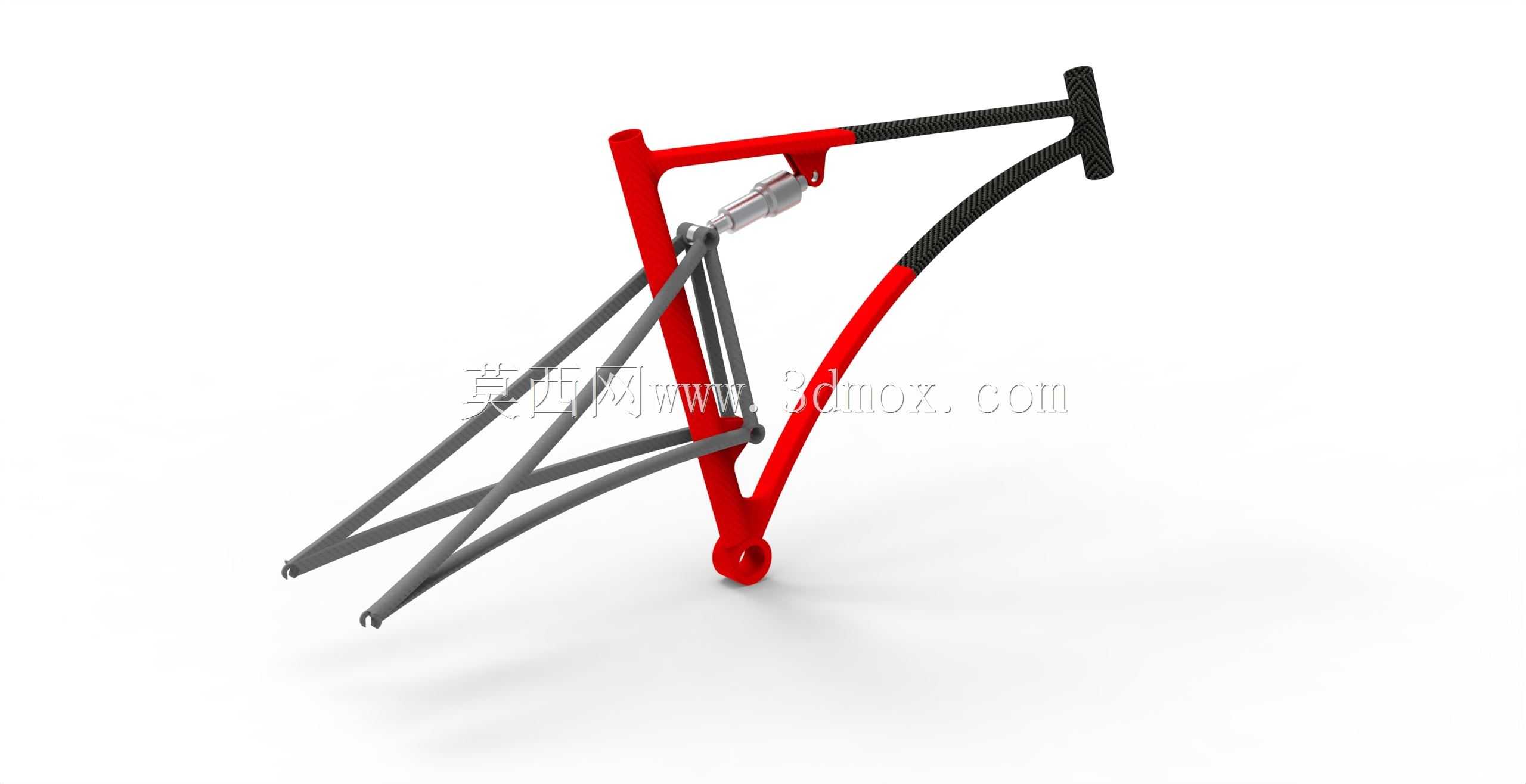

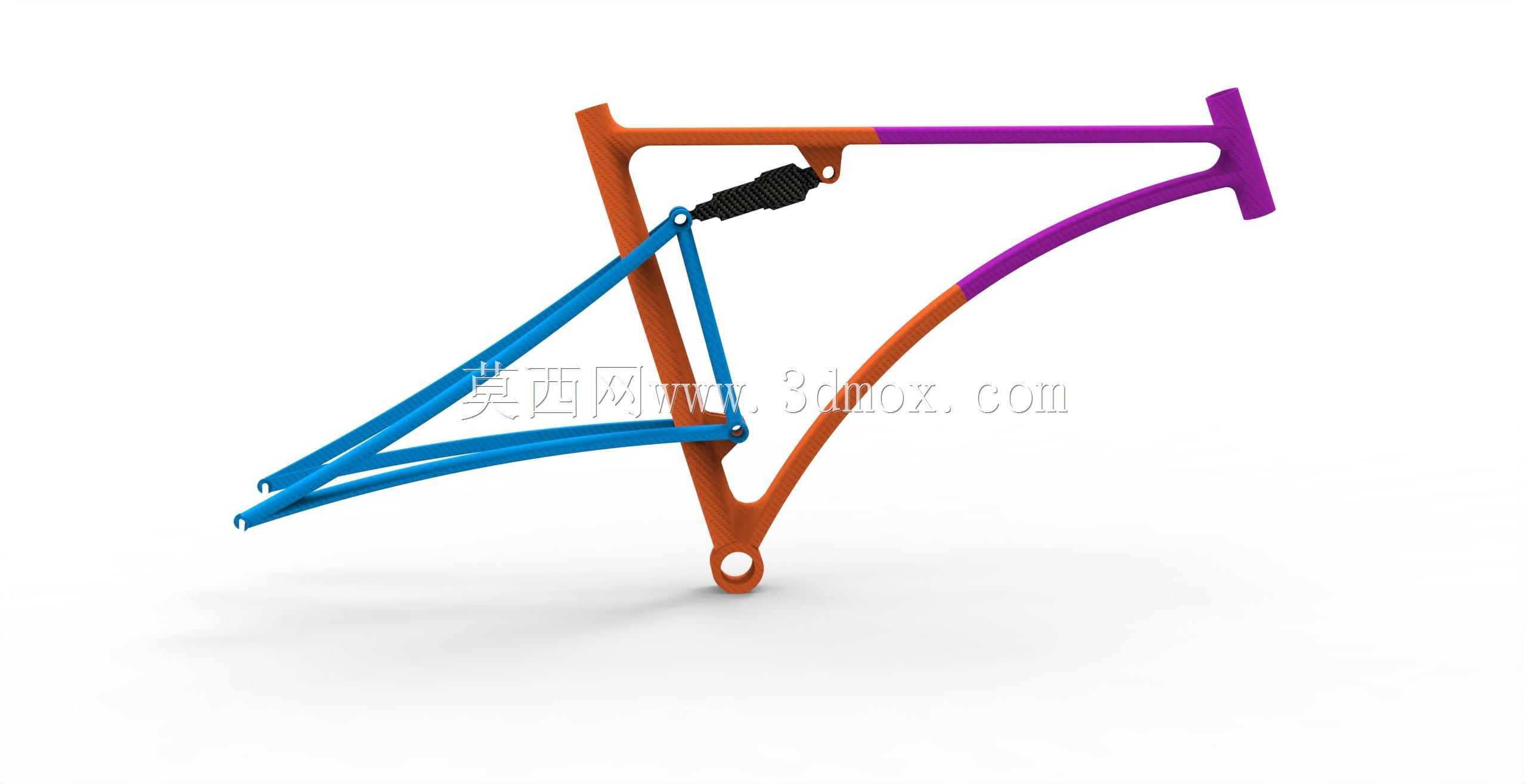

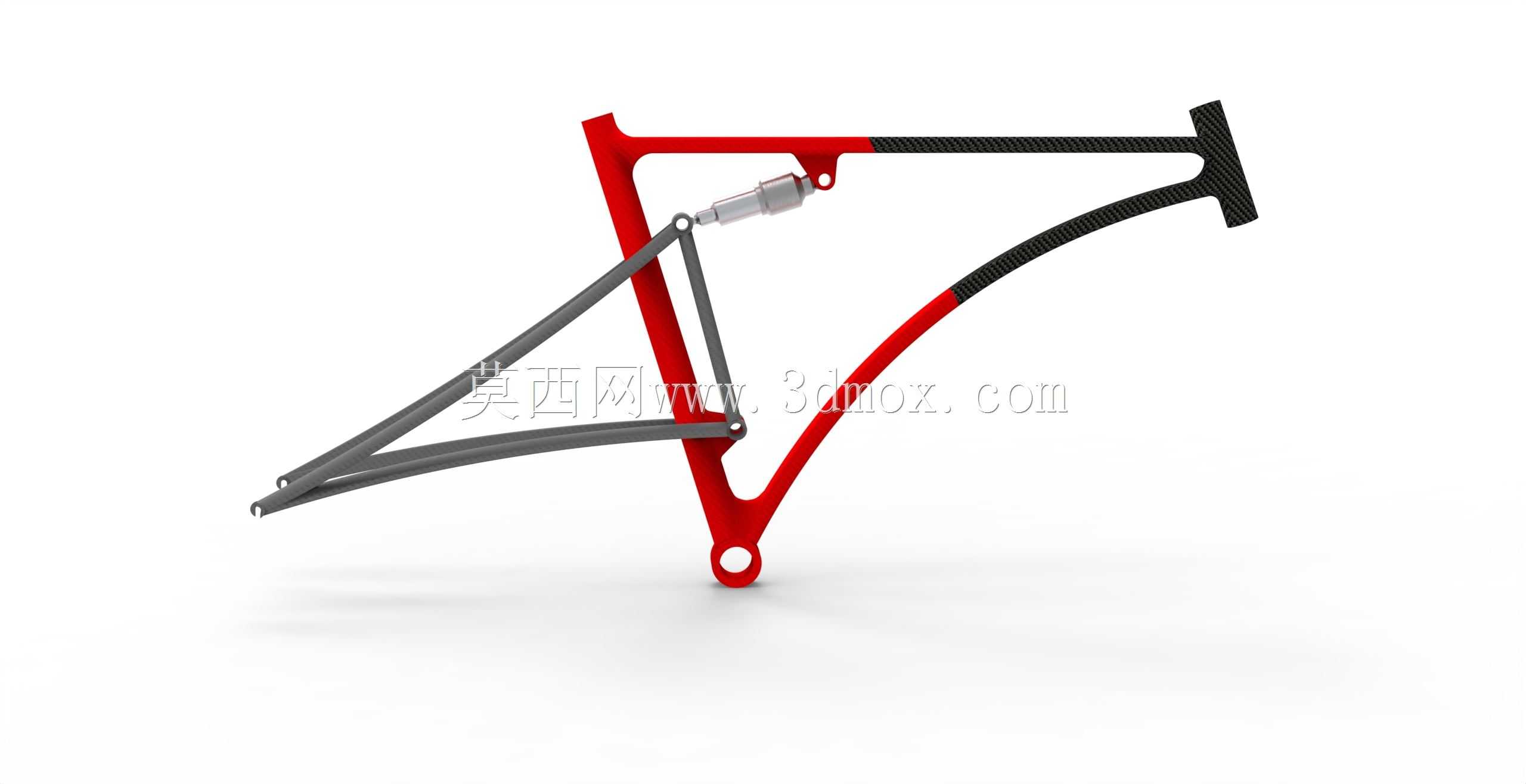

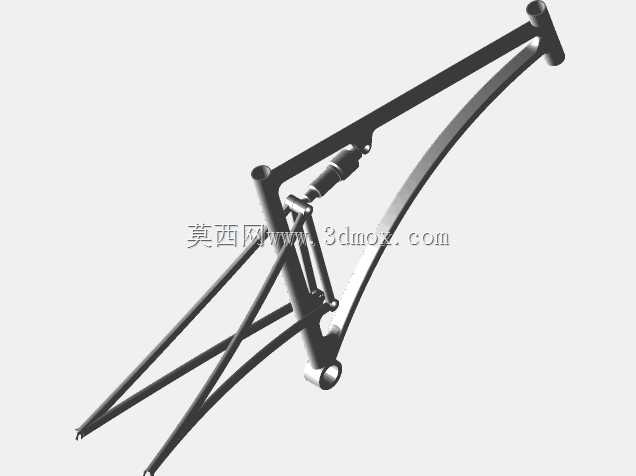

　　这套山地自行车底盘结构围绕越野骑行中的冲击吸收、后轮轨迹控制和车架装配边界展开，主体由前三角主车架、分体式后叉、中间悬架连接段以及减震器安装座组成。建模时没有把整车外观件作为重点，而是保留了承载管架、铰接位置、后叉摆臂和减震连接关系，便于结构设计人员检查车架在受力状态下的空间布置。前三角区域采用异形管材组合，头管位置用于安装前叉转向组件，上管和下管向中轴区域汇聚，形成骑行时主要承受踩踏力、转向力和落地冲击的承载框架。管段在转折处保留圆滑过渡，既对应实际焊接或一体成型工艺，也能减少应力集中。后悬架部分采用分离后叉思路，后轮安装端不再与主车架刚性固连，而是通过摆臂路径和减震器形成可动连接。后轮轴处设置开口或轴孔边界，用于匹配快拆轴、

　　桶轴或相应轮毂宽度；后叉两支腿向后延伸，并在靠近主车架的位置布置旋转铰接点。车轮遇到石块、树根、落差或连续颠簸时，后叉可绕铰接点产生受控摆动，减震器随之压缩和回弹，把剧烈冲击转化为相对平缓的行程运动。中间悬架系统的价值在于把后轮受到的垂向冲击与骑手踩踏输入区分开。减震器上端连接主车架靠近立管或上管下方的位置，下端连接后叉摆臂上的转接座，安装角度并非简单竖直布置，而是根据杠杆比和行程需求倾斜设置。这样的布局可以在有限车架空间内获得合适的减震曲线，同时避免减震器与水壶、传动部件、后轮轮胎发生干涉。设计时需要重点关注减震器两端轴承或衬套的同轴度、安装螺栓孔径、锁紧空间以及维修拆卸方向。若减震器眼对眼距离、行程或安装宽度发生变化，

　　后叉末端轮轴位置、五通高度和车架几何都会随之改变。从骑行功能看，该类底盘适用于林道、耐力越野、山地穿越等非铺装路面场景。与刚性车架相比，带悬架的后三角能够提高轮胎贴地性，在制动和过弯时让后轮更稳定地追随路面；与长行程速降车架相比，该结构更强调轻量化和踩踏效率，适合需要兼顾爬坡与下坡的车型。后叉支腿采用细长管形轮廓，外侧留出轮胎、碟刹卡钳和变速飞轮的空间；建模时应校核最大轮胎宽度、轮径规格、泥除安装可能性以及链条或皮带传动的走线边界。车架中轴区域是载荷交汇核心，下管、立管、后叉铰接支架和减震下安装座都在附近传递力。踩踏时，骑手的扭矩通过牙盘、链条传递到后轮，后叉悬架会受到牵动力影响，因此铰接点位置和减震器杠杆比需要抑制明显的踩踏泄力。

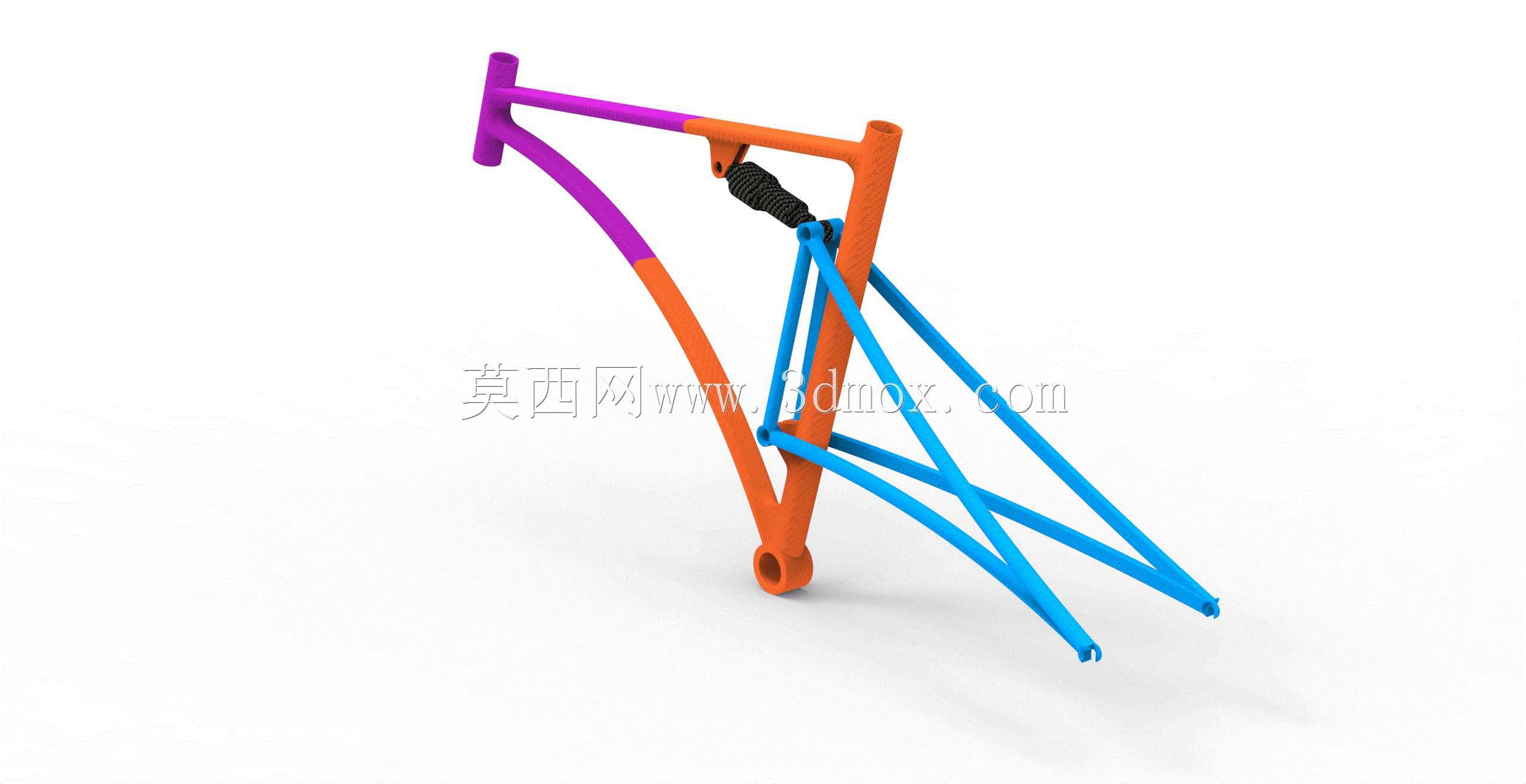

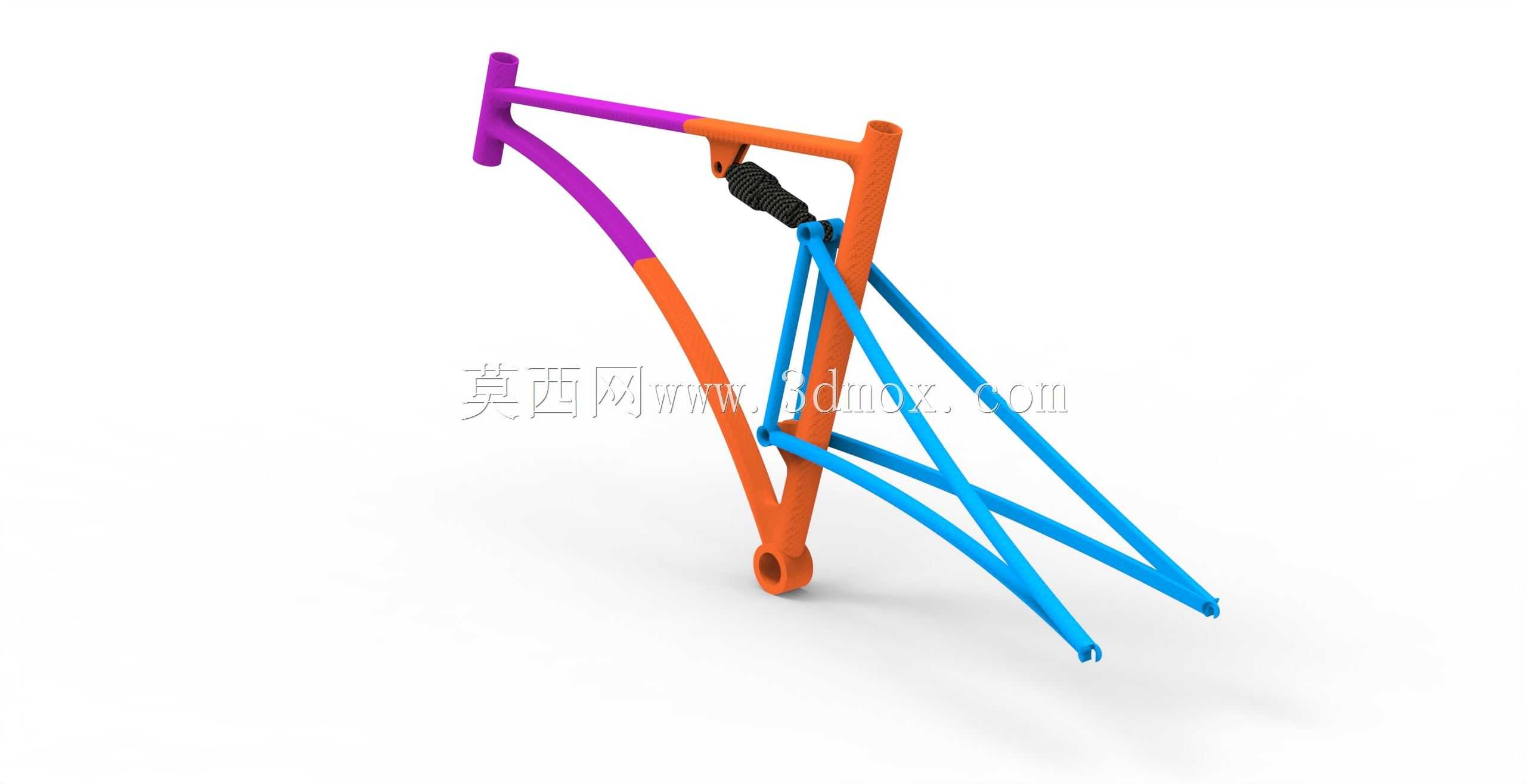

　　工程建模中可把五通中心、后轮轴中心、后叉铰接点和减震器端点作为关键骨架参数，通过调整这些点位改变 anti-squat 特性、链增长变化和减震压缩曲线。外形尺寸方面，车架并非孤立零件，它必须围绕标准自行车部件建立安装边界。头管需匹配前叉舵管直径和碗组高度；立管需考虑座管插入深度与座垫调节范围；后叉端需满足轮毂开档宽度和刹车盘安装面；减震器安装位需保留衬套宽度、螺栓头部和工具操作空间。管线布置也不能忽略，后刹车油管、变速线管或电子变速线缆若沿后叉运动，需要预留随动长度，避免悬架压缩时被拉扯。分体后叉在制造上可采用金属管材焊接、铸件节点补强或复合材料成型。高应力区域通常出现在后叉铰接座、减震器下安装点、五通交汇处和后轴端钩爪位置，这些部位在三维结构中应体现加厚、加强筋或宽幅过渡。外观上不同管段采用区分色显示，有助于评审时快速识别主车架、活动后叉和悬架连接件，但实际工程出图仍需按零件拆分材料、壁厚、焊缝和加工公差。整体来看，该模型适合用于山地车车架概念验证、悬架运动学分析、装配干涉检查以及后续工程细化，能够帮助设计者在投入样件制造前理清轮轴、减震、转向、传动和制动之间的空间关系。
