保时捷跑车后轮轮毂与盘式制动总成

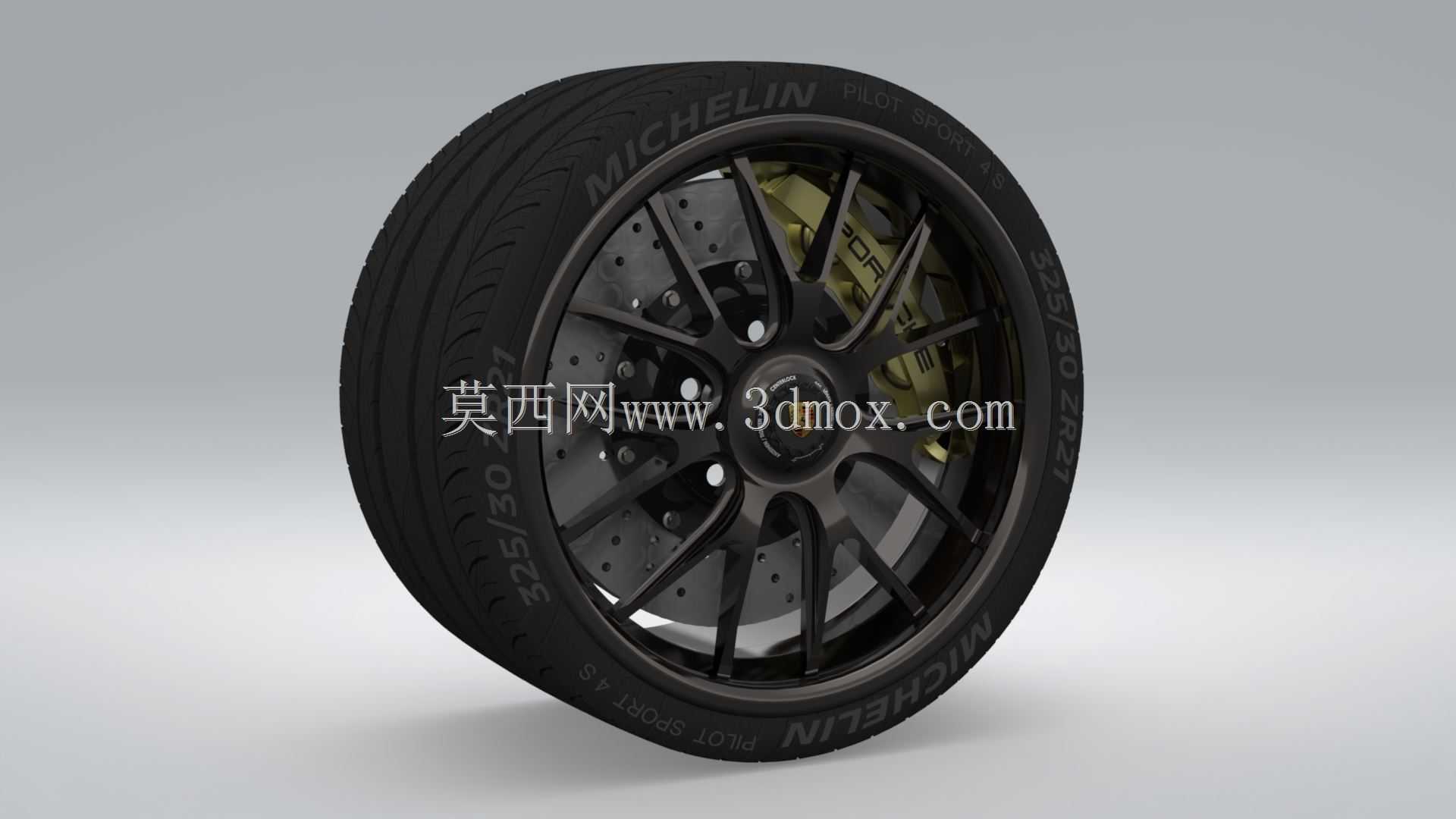

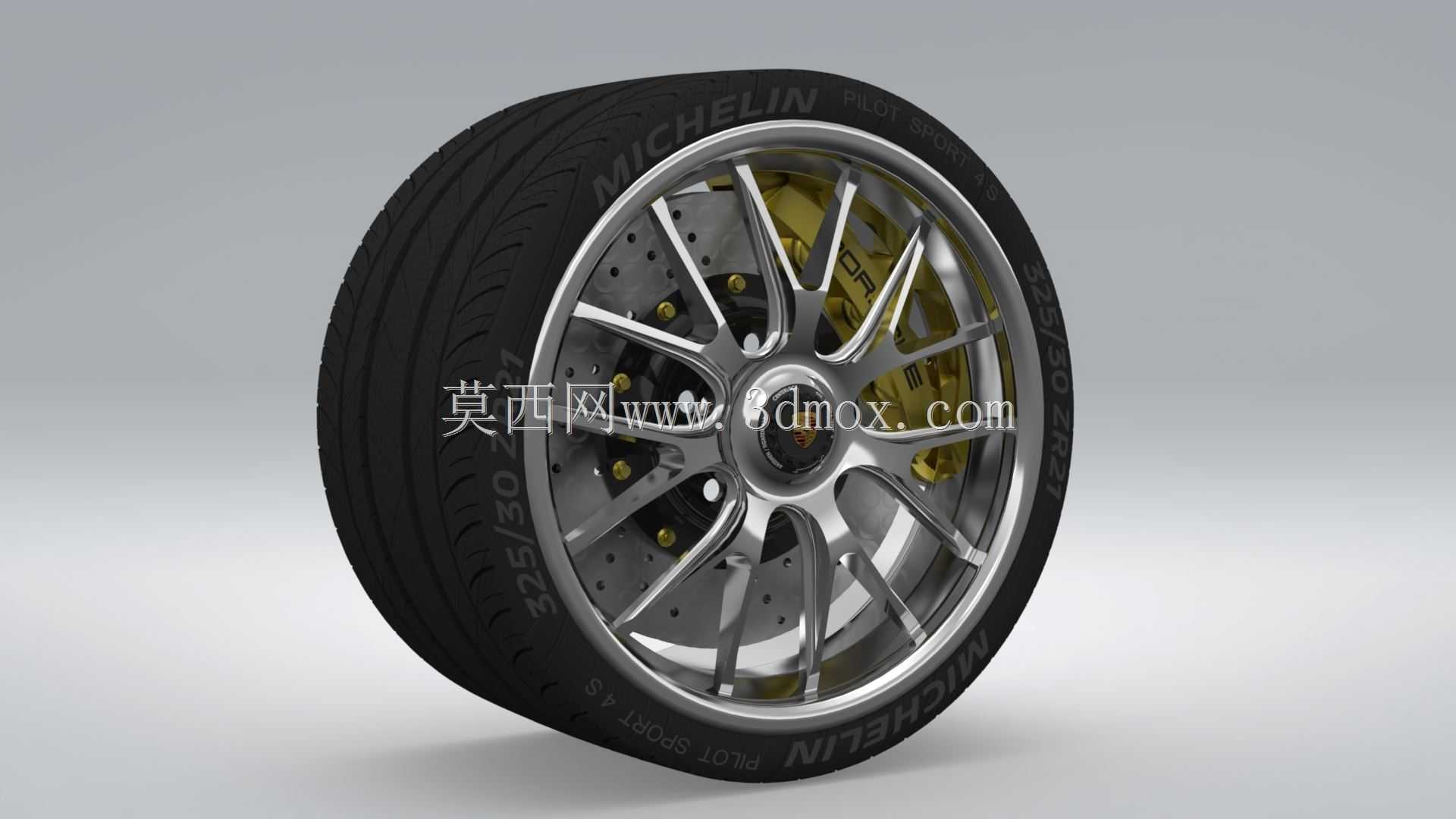

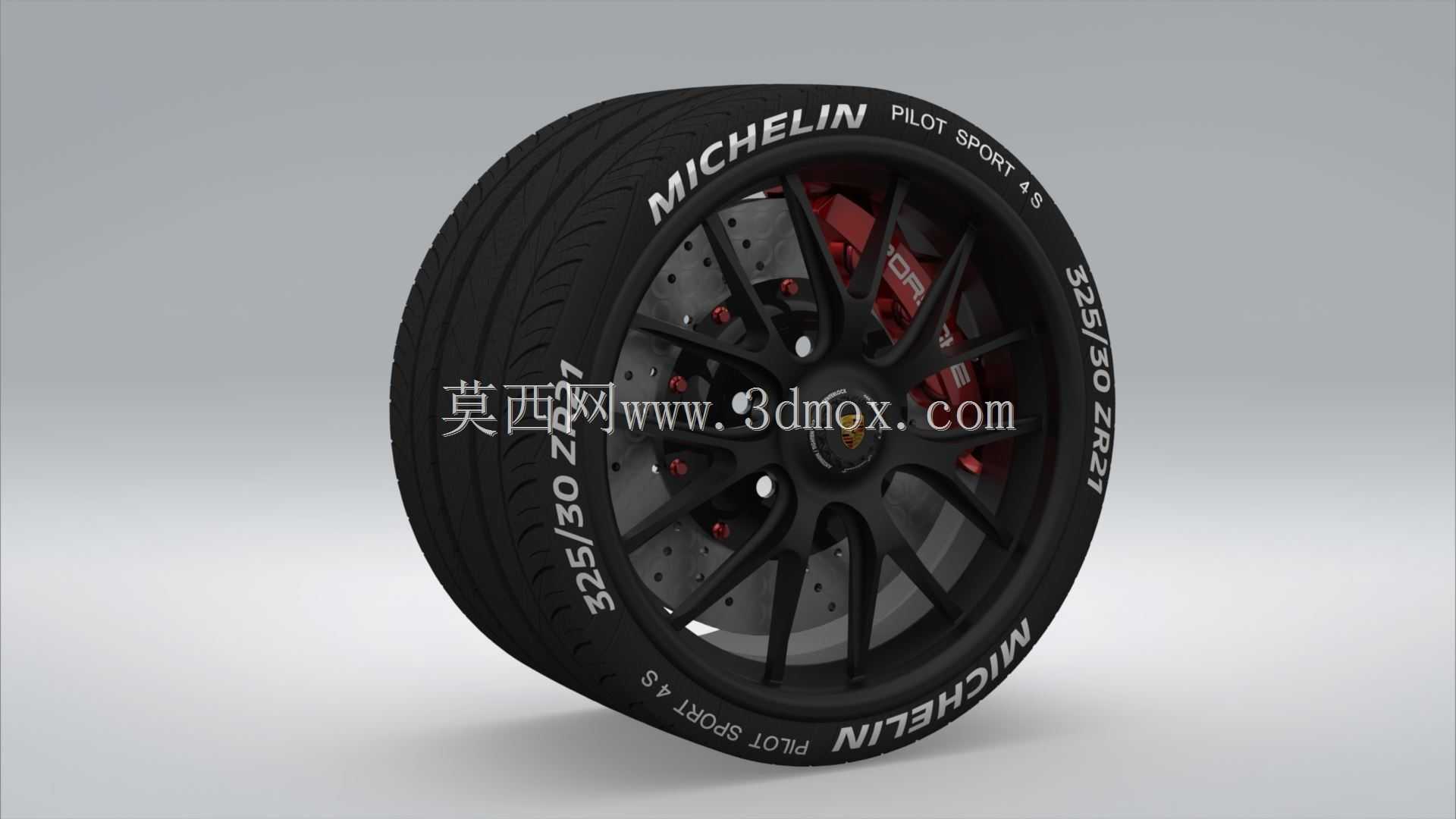

　　这套后轮行走与制动总成的三维结构，围绕高性能跑车后轴的承载、散热和制动力传递展开，建模时把轮胎、轮辋、轮辐、制动盘、制动卡钳、轮毂轴承安装面以及中心锁止结构作为一个装配边界来处理，而不是孤立绘制单个外观件。轮辋直径按21英寸设定，轮胎规格对应325/30 ZR21，胎侧宽度、胎唇与轮辋的配合位置、轮辐背面避让空间都需要在同一坐标系中校核。后轮采用宽胎设计，目的是在大扭矩输出和高速制动时提供更大接地面积，但宽胎也会带来转向节附近空间紧张、制动热流回流、轮辐通风窗口面积受限等问题，因此轮辐开孔方向不能只按视觉效果布置，还要兼顾制动盘外侧的气流通道。

　　盘式制动器直径设定为410毫米，属于大尺寸制动盘方案。大直径制动盘可以增加有效制动半径，在相同卡钳夹紧力下获得更高制动力矩，同时扩大摩擦环热容量，降低连续制动后的温升速率。制动盘摩擦面设置通风孔与散热结构，孔位分布需要避开卡钳活塞压紧区域的主要受力路径，不能为了外观密集打孔而削弱盘体强度。制动盘通过中心安装孔、定位台阶和螺栓孔与轮毂轴头连接，装配时摩擦面与车轮回转中心必须保持同轴，端面跳动过大会引起制动踏板脉动、踏板抖动和摩擦片偏磨。

　　制动卡钳布置在轮辋内部，模型中保留了卡钳本体、活塞腔外侧轮廓、摩擦片以及与转向节连接的安装耳位。后轮制动卡钳不仅承担行车制动，在高性能车辆上还与电子驻车、制动力分配和稳定性控制相关，因此卡钳位置不能与轮辐内侧面、平衡块、轮胎胎圈以及轮毂螺栓发生干涉。轮辐背面到卡钳外侧的间隙是建模检查重点，间隙过小会在车辆受载侧倾、悬架跳动或热膨胀后产生擦碰；间隙过大则会使轮辋受力臂增加，视觉上也难以体现大制动盘的饱满比例。

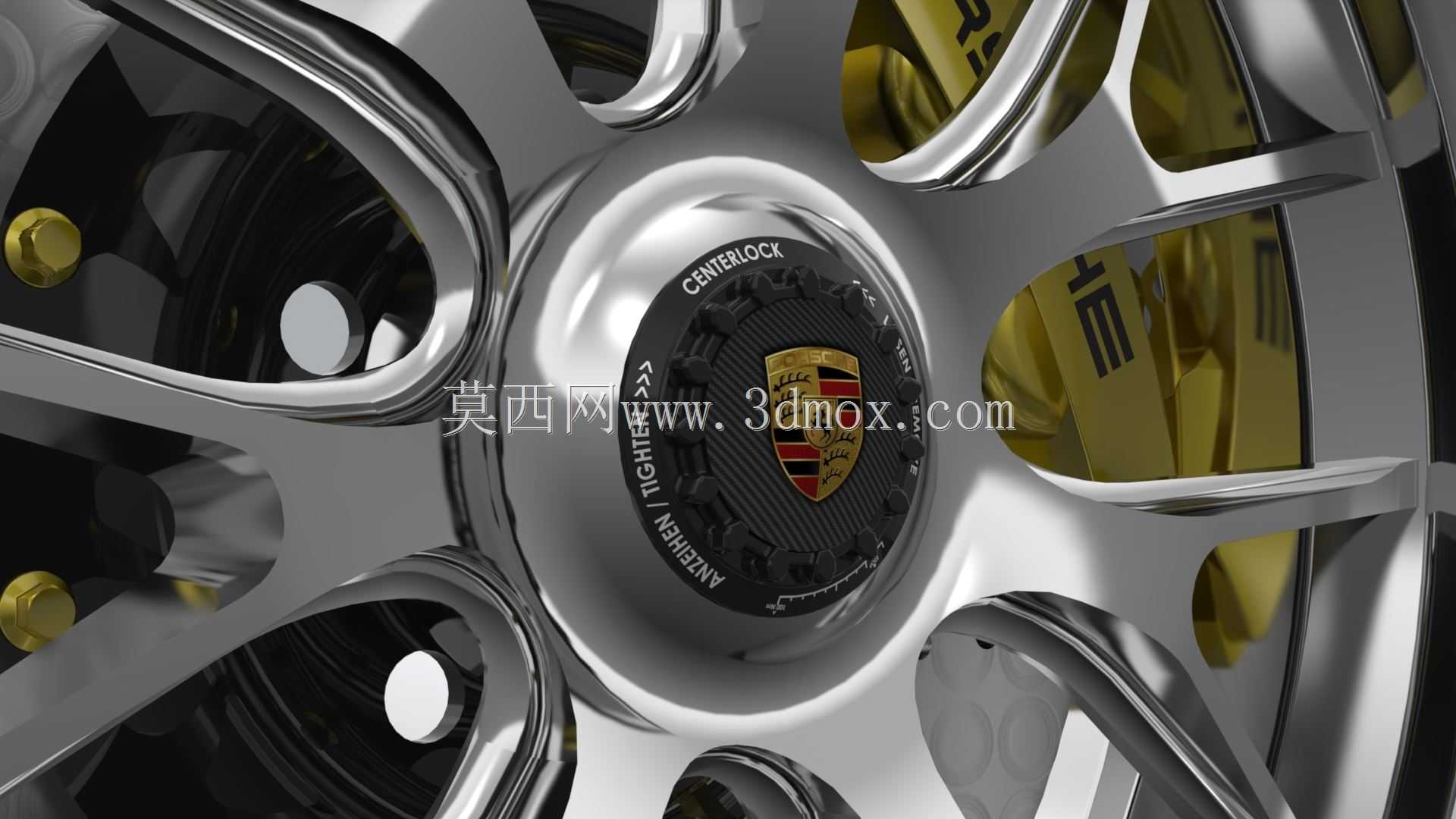

　　中心锁止结构是这套轮毂的重要特征。相比多螺栓轮毂，中心锁止形式通过中央大螺母或锁止盖把轮辋压紧在轴头定位面上，能够减少轮胎拆装时间，并提高高负荷工况下的定位一致性。建模时中心盖徽标只作为外观贴花处理，真正需要关注的是中心孔锥面、锁止环承压面、轴头台阶以及轮辋安装面之间的配合关系。轮辋内侧的桶深、气门嘴位置、轮缘卷边和胎圈座圆角都应保留，因为这些结构会影响轮胎装拆、动平衡以及轮边空气流动。

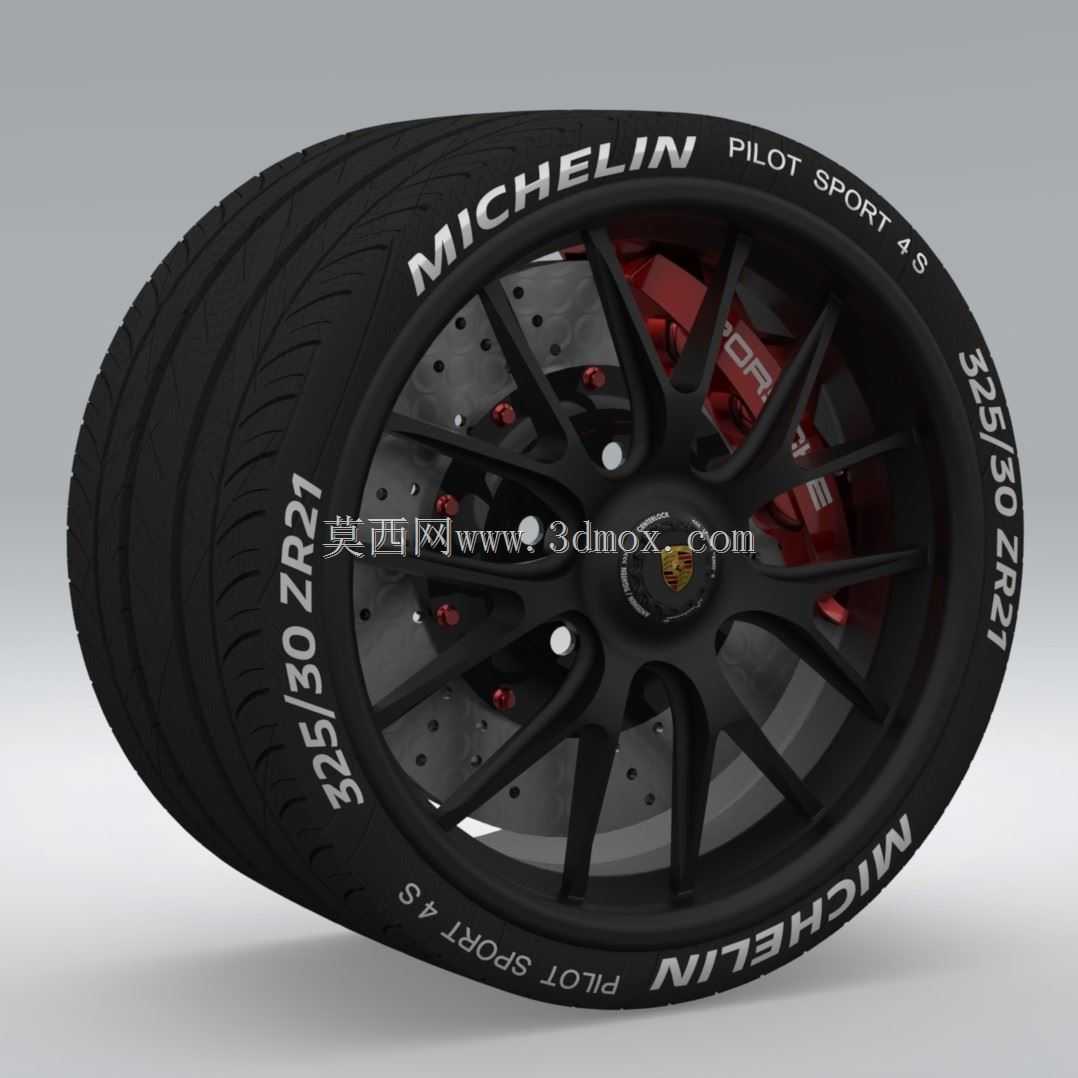

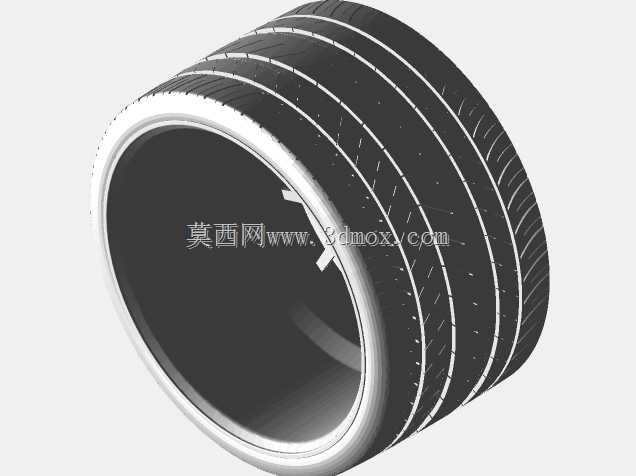

　　轮胎部分采用Michelin Pilot Sport 4S风格的高性能胎面与胎侧标识，胎面花纹块、纵向排水沟和胎肩连续花纹需要按真实橡胶件形态表达。轮胎不是简单圆柱包覆件，胎侧在充气后会有轻微弧度，胎圈处刚度较高，胎肩区域则在侧偏工况下承担主要接地压力。渲染时胎侧文字沿圆周包覆，文字方向、弧度和扁平比要与325/30 ZR21规格一致，否则轮辋直径和胎壁厚度比例会失真。

　　在实际整车开发中，这类轮边总成会同时服务于造型评审、底盘硬点校核、制动热管理分析和售后拆装验证。造型部门关注轮辐分色、车身降低后轮胎与翼子板的齐平关系；底盘部门关注卡钳安装刚度、制动盘通风量和偏距；制造部门则关注轮辋模具脱模、辐条根部圆角和加工刀具可达性。轮辐采用多辐条分叉形态，既能在视觉上拉长轮毂张力，也能在卡钳外侧形成多条导风通道，但辐条根部与轮辋桶身交接处必须设置圆角过渡，避免应力集中。

　　安装边界上，后轮偏距、轮辋宽度、制动盘外圆到轮辋内桶的距离、卡钳最高点到轮辐窗口的距离，都属于必须同步检查的尺寸链。若制动盘加大而轮辋宽度不变，卡钳和轮辐内侧面的间隙会首先成为约束；若轮辐造型过于封闭，制动热衰减会更明显；若轮胎外径变化，还会影响速比、轮拱间隙和悬架行程。该模型把这些关键轮边关系集中呈现，可用于跑车后悬架方案讨论、制动系统匹配教学、轮辋造型逆向参考以及SolidWorks环境下的装配干涉练习。
