山地自行车辐条式车轮总成结构设计

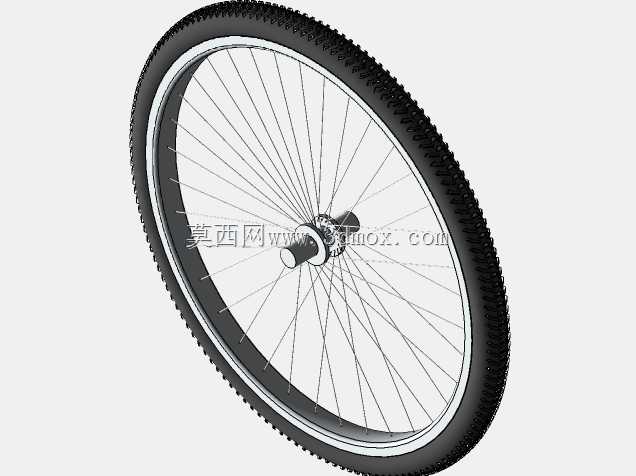

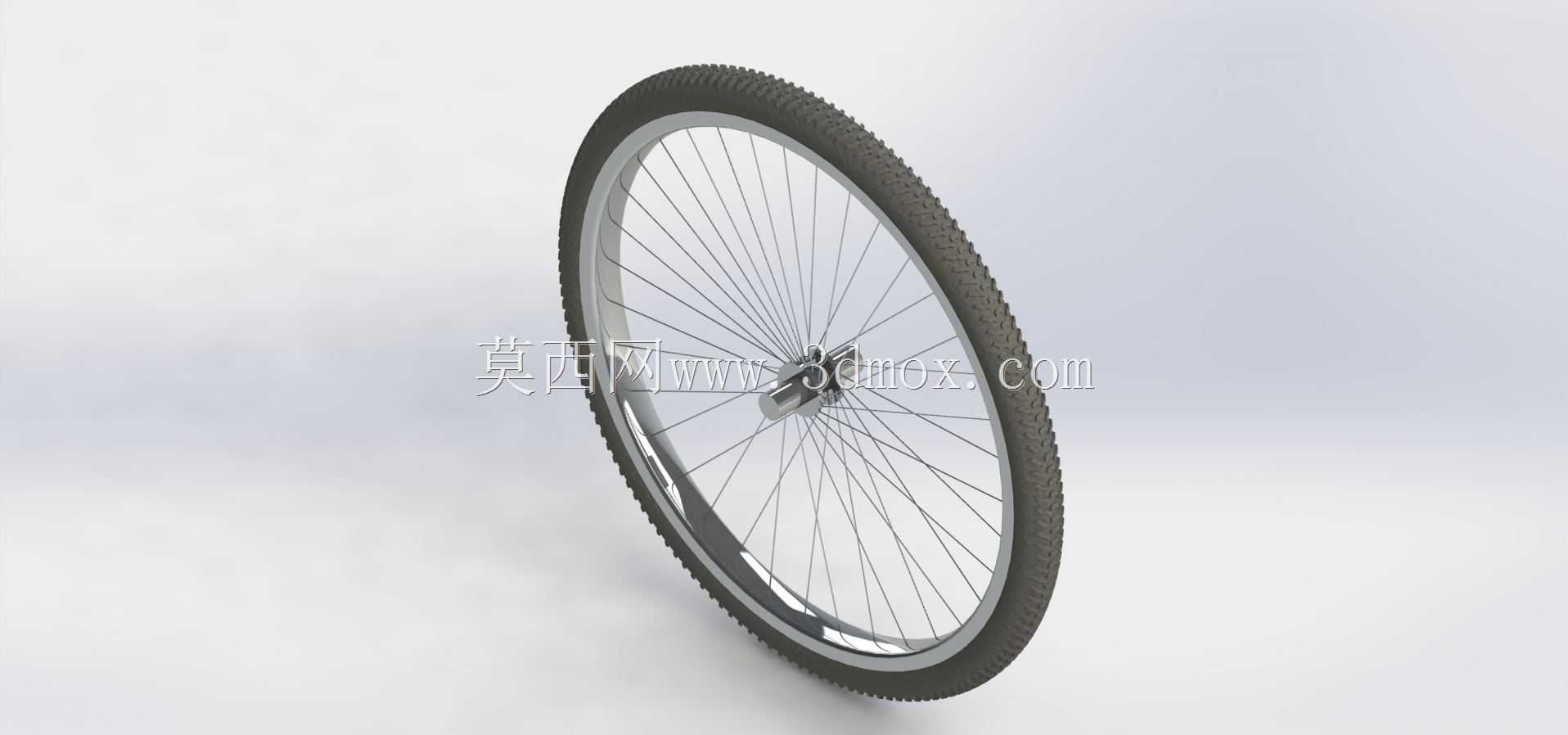

　　这套轮组三维结构围绕山地通勤与轻度越野骑行场景搭建，覆盖外胎、轮辋、辐条、花鼓、轴心五大核心组成部分，完整还原了常规山地自行车前轮的装配逻辑与空间配合关系，可直接用于骑行装备结构研发、整车总装干涉校验、非标骑行配件开发等工作场景。

　　从实际使用功能来看，车轮是自行车承载整车重量、传递路面冲击、完成滚动行进的核心部件，这套轮组采用越野齿胎设计，外胎表面分布连续凸起的防滑胎齿，胎齿沿胎面圆周均匀排布，胎侧预留足够缓冲厚度，在非铺装土路、砂石路面骑行时，胎齿可嵌入路面缝隙提升抓地力，避免湿滑路面侧滑；充气胎体本身可吸收路面传来的小幅振动，降低颠簸直接传递到车架与骑行者身上的冲击。轮辋采用金属薄壁圈型结构，截面为带内凹槽的异型轮廓，凹槽用于卡装外胎胎边，限制轮胎充气后出现径向滑脱，轮辋圆周均匀分布辐条安装孔位，孔位沿轮圈两侧交错排布，为辐条张拉提供固定支点。

　　辐条采用细金属圆杆结构，两端分别加工连接头，一端卡入轮辋孔位，另一端旋入花鼓法兰的固定孔内，整套轮组共布置数十根辐条，采用交叉编织的张拉方式，相邻辐条从花鼓法兰向轮圈方向交错延伸，而非径向直连。这种布局的设计思路，是通过预张拉的辐条把轮辋受到的垂直载荷、侧向冲击力均匀分散到整个花鼓本体上：当车轮经过坑洼路面受到单侧冲击时，受力区域的辐条拉力动态变化，相邻辐条共同分担载荷，避免轮圈局部出现应力集中变形；交叉排布的辐条还可传递刹车、转向带来的扭矩，防止轮圈与花鼓之间出现周向转动错位，长期骑行过程中可通过调整辐条端的螺母张紧力修正轮圈偏摆，维持轮组的回转精度。

　　花鼓位于轮组中心位置，内部预留轴承安装腔位，两端法兰盘向外伸出，法兰上的孔位按圆周等距分布，用于固定辐条端头；中心穿装轮轴，轮轴两端为安装配合段，工作时花鼓通过轴承绕轮轴平稳转动，轮轴两端则卡入自行车前叉的叉口内，配合快拆或锁紧螺母完成整车固定。建模过程中各部件的装配边界严格参照实车配合要求：外胎装配后外径与普通26寸山地车轮径匹配，轮辋内径与外胎胎边的卡装间隙控制在过盈配合范围，避免充气后轮胎松动；花鼓两端法兰的间距、辐条的长度与弯折角度完全对应轮圈直径计算得出，保证所有辐条张拉后受力均匀，不会出现个别辐条过松或过紧的问题；轮轴两端的配合直径、伸出长度适配常规山地车前叉的安装槽尺寸，无需额外修改即可匹配同规格前叉完成装车。

　　结构细节上，胎体内部预留充气内腔，轮辋槽内可配套装入内胎，气门嘴从轮圈预留的气门孔穿出，满足日常充气维护需求；轮辋边缘做圆弧过渡处理，没有尖锐棱角，避免装胎时割伤胎体；辐条与轮圈、花鼓的连接位置均做贴合面适配，装配后无明显结构缝隙。整套模型完整呈现了辐条轮从中心花鼓到外围轮胎的全部传力路径，设计时既考虑了滚动行进的低阻力需求，也兼顾了越野场景下的抗冲击、易维护特性，各部件的外形尺寸、安装位置均符合常规山地车轮组的通用互换标准，可作为骑行设备结构设计、轮组性能优化、整车装配模拟的直观三维参照。
