2JZ发动机涡轮增压排气歧管结构

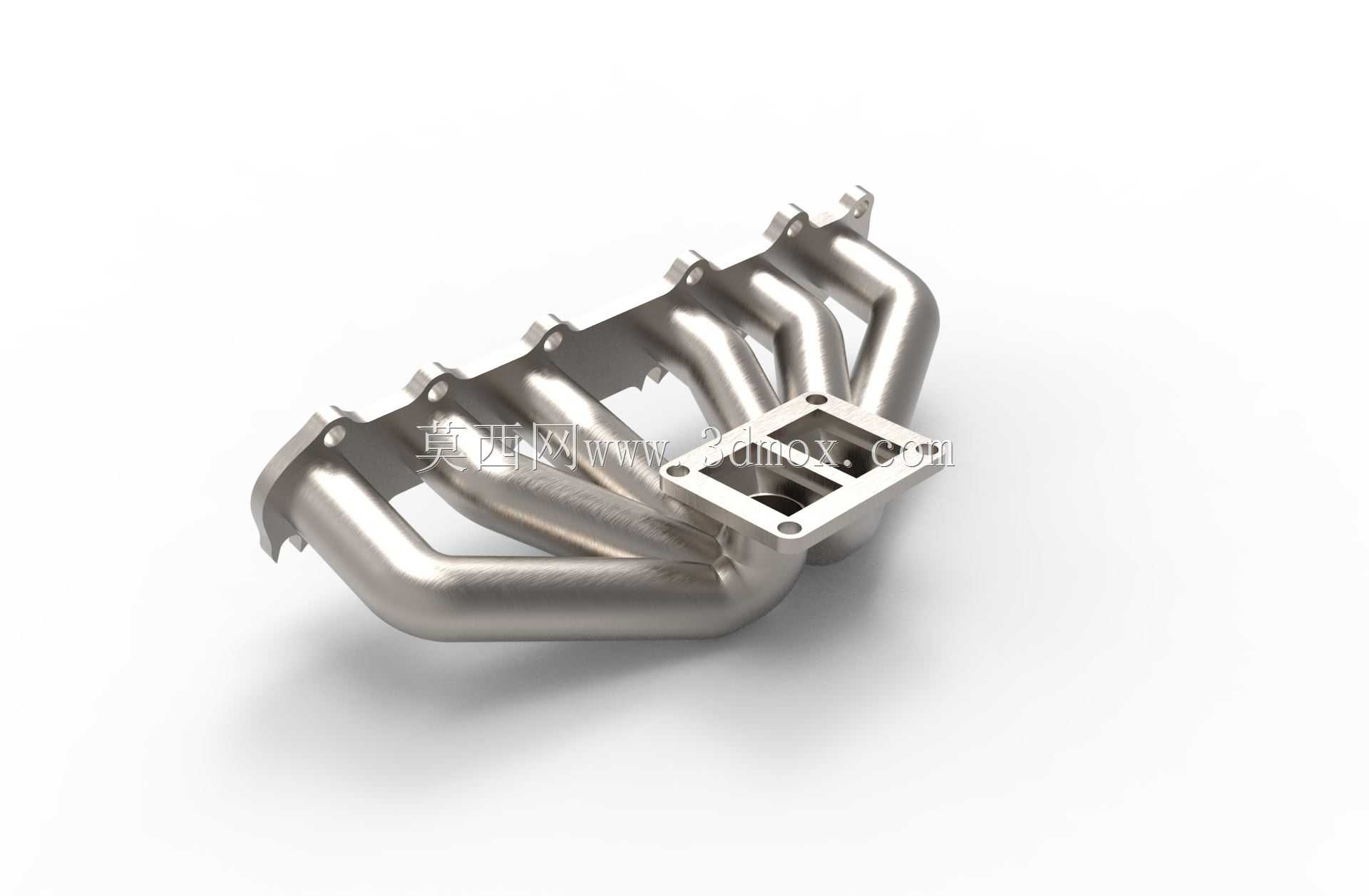

　　这套歧管结构面向直列六缸2JZ发动机的涡轮增压改装场景，主要承担将六个气缸排出的高温废气集中引导至涡轮增压器蜗壳入口的作用。与原厂自然吸气或单涡轮排气歧管相比，该结构采用等长管路思路，将各缸排气支路从缸盖排气侧法兰引出后，经过平滑弯曲逐步汇合，最终接入方形涡轮安装法兰，使各缸脉冲废气能够以较一致的路径到达涡轮叶轮，降低缸间排气干涉，提高涡轮响应速度和高转速区间的充气效率。

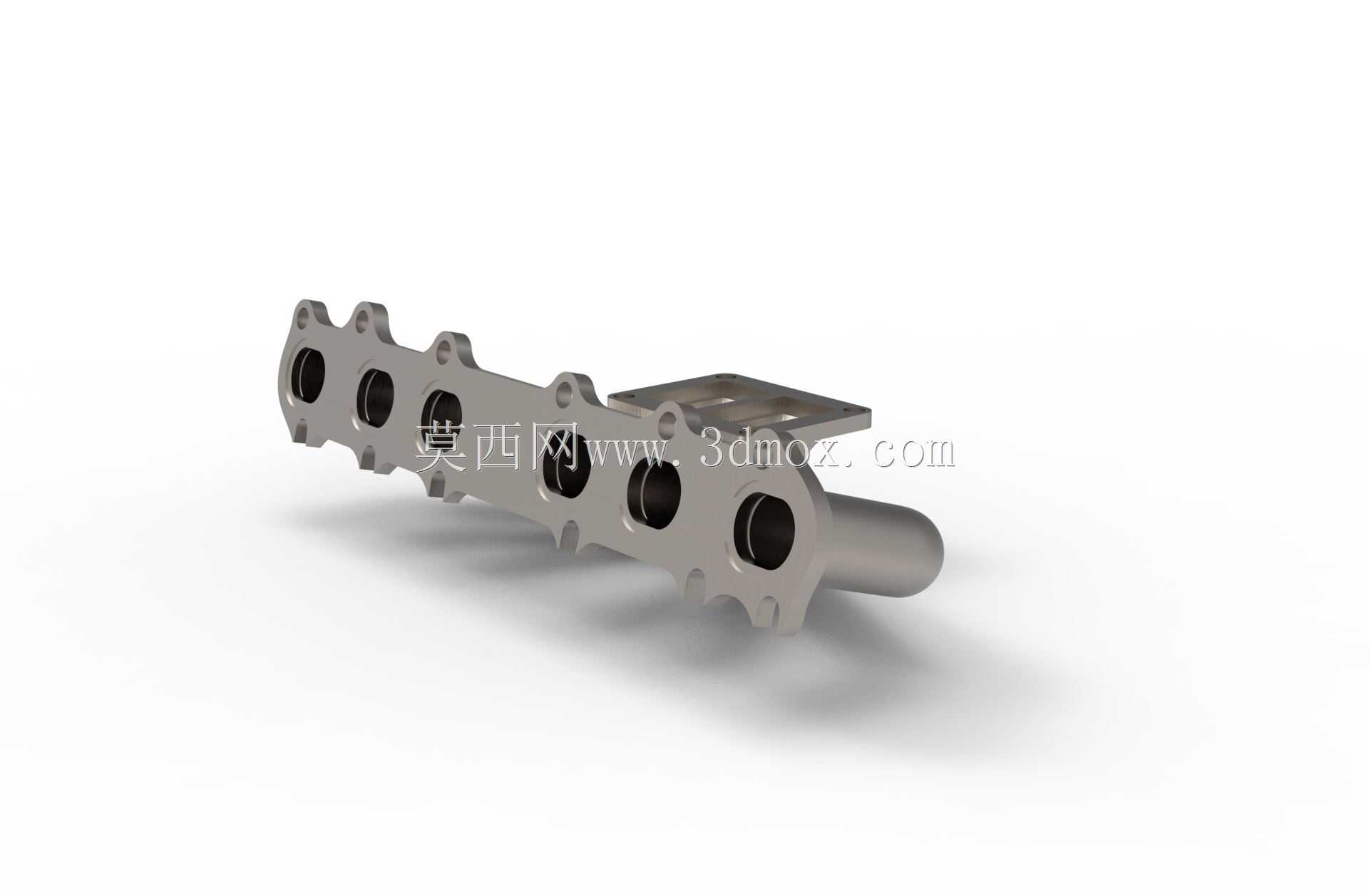

　　从实际装车边界看，歧管一侧需要贴合发动机缸盖排气面，六个支管入口的孔位、间距和密封面必须与缸盖排气道严格对应；另一侧的方形法兰用于连接涡轮增压器，法兰面的开孔轮廓、螺栓孔位置和密封平面度直接影响废气密封可靠性。建模时需要优先锁定这两个安装基准，再反推各支管的走向，避免管路与缸体、防火墙、转向助力泵、发电机、油轨、水管或发动机悬置发生干涉。

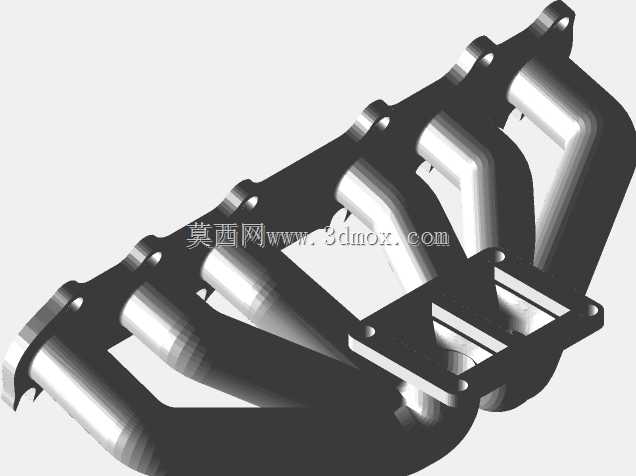

　　管路外形采用多段圆滑弯管组合，弯曲区域保持较大的过渡半径，目的不是单纯追求外观，而是减少排气气流在急弯处的分离和阻力。废气从气缸排出时具有明显脉冲特征，如果支管长度差异过大或汇合角度过于突兀，相邻气缸的扫气过程会互相干扰，导致残余废气滞留、涡轮入口压力波动增大。等长或近似等长的支管布置可以让排气脉冲按更有序的相位进入集气区，在高负荷工况下帮助提升涡轮做功稳定性。

　　汇合段是该结构的设计重点。各支管在靠近涡轮法兰前逐步收拢，形成紧凑的集气腔。收拢角度需要兼顾流量均匀性和空间占用：角度过小会使歧管轴向长度增加，给发动机舱布置带来压力；角度过大则会造成气流对冲，增加局部压力损失。模型中法兰与管路之间保留了焊接结构的表达，支管端部与法兰、支管与汇合段之间均按照管件焊接件思路处理，适合后续在工程中转化为弯管、切割、组对和焊接工序。

　　材料选择上，这类歧管通常工作在高温排气环境中，管壁会持续承受热循环、振动和氧化作用。实际制造时常使用不锈钢弯管或壁厚适中的钢管，通过夹具定位后进行氩弧焊接。三维结构需要为焊接变形预留意识，尤其是法兰密封面附近，焊接后通常需要二次加工平面，以保证涡轮接口和缸盖接口不会因翘曲而漏气。管路支架位置也应结合发动机振动特性布置，避免悬臂过长导致热态下裂纹萌生。

　　安装尺寸方面，缸盖侧法兰决定了歧管在发动机上的纵向定位，涡轮侧法兰决定了增压器的朝向和下游排气管路空间。支管在离开缸盖后需要向涡轮侧集中，同时与气门室罩、冷却水管、机油滤清器以及车身纵梁保持安全间隙。热态工作时金属管会发生热膨胀，因此周围橡胶件、线束和隔热件不能与管壁直接接触，必要时应在模型阶段同步检查隔热罩和涡轮旁通管路的位置。

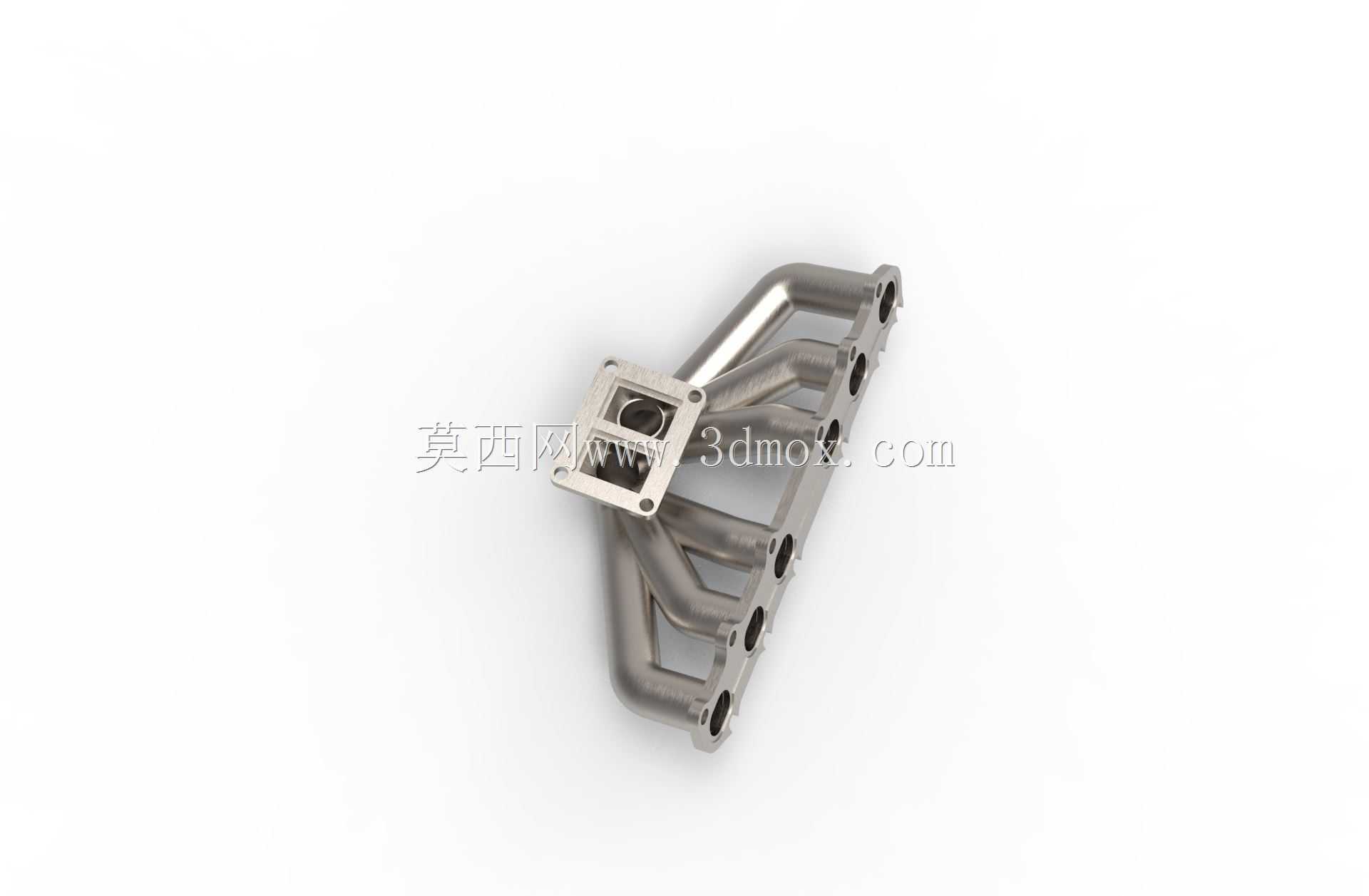

　　该结构还体现了改装发动机中常见的顶置或侧置涡轮布置思路。方形涡轮接口使增压器入口能够直接面对汇合腔，缩短高温废气流道，减少热量在发动机舱内的扩散。对于从事动力总成改装、排气系统设计和三维结构建模的人员来说，这类模型的价值在于可直观检查支管相位、法兰朝向、弯管曲率、焊接节点和装配空间，而不是只关注管件外观。

　　在建模处理上，弯管中心线应先按排气道出口和涡轮入口位置建立骨架，再沿骨架赋予统一管径和壁厚；汇合区域需要通过连续曲面过渡，避免出现明显折痕或截面突变。法兰孔位、密封带宽、螺栓避让区和管口伸出量都应满足装配逻辑。若后续用于加工，还需进一步展开弯管角度、分段长度、焊接坡口和检具基准，使三维结构能够从概念造型过渡到实际焊接总成。
