三缸直列内燃机曲轴连杆缸体总成

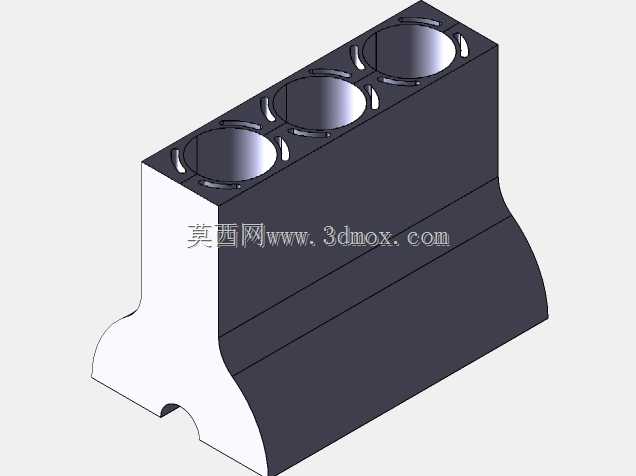

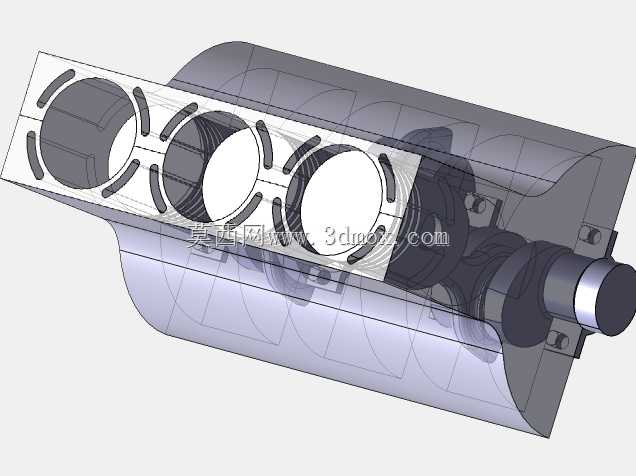

　　这套三缸直列动力总成的三维结构，在小型乘用车、非道路农用机械、微型发电机组以及轻型工程机械的动力舱布局里十分常见，做结构校核时首先要把缸体的安装边界捋清楚：整机沿曲轴轴向的总长度受三个缸心距直接约束，相邻气缸的中心距需要同时给缸壁冷却水道、螺栓沉孔预留足够壁厚，三缸依次排布在缸体上平面，缸孔轴线与曲轴回转中心保持垂直正交，缸体下半部分的弧形轮廓是曲轴箱的避让腔体，用来容纳曲轴回转时连杆大头的运动轨迹，避免高速运转中连杆与箱体内壁发生运动干涉。

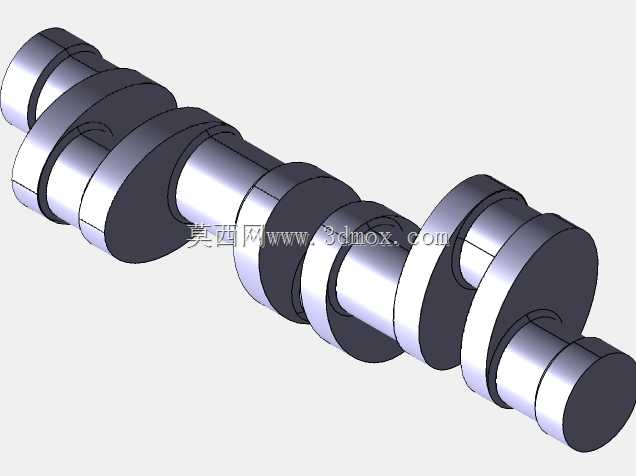

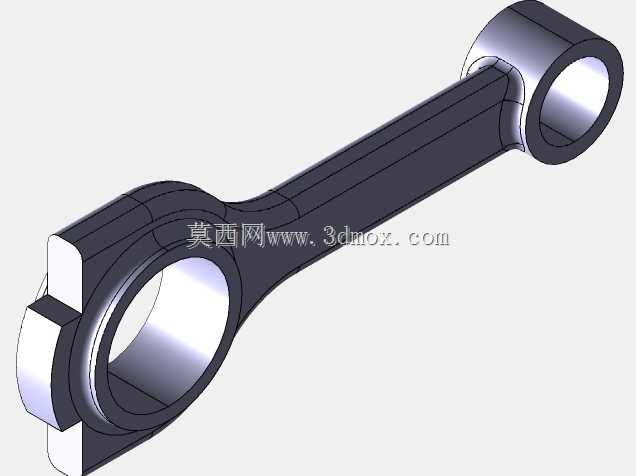

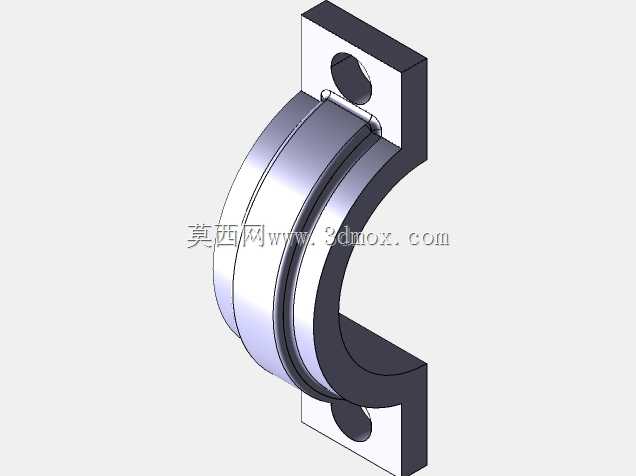

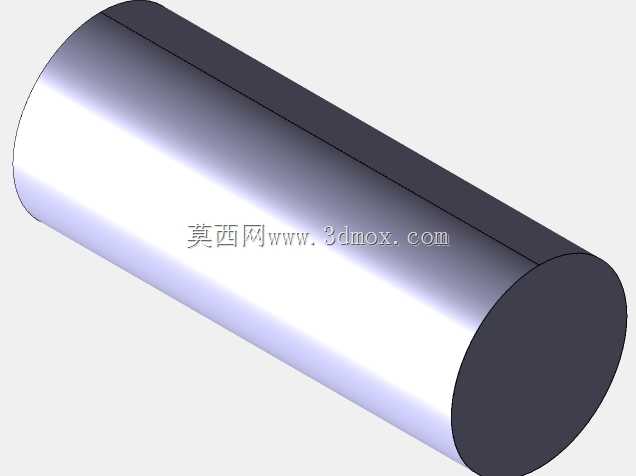

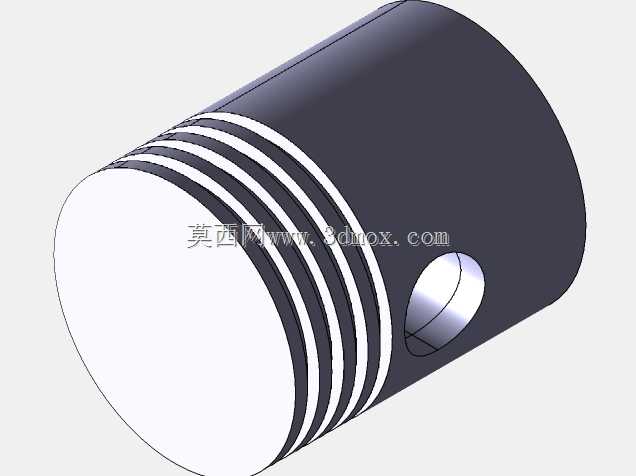

　　从实际功能逻辑来看，这套总成把活塞往复运动转化为曲轴旋转输出的核心路径完全在结构里体现：每个缸孔内对应装配一组活塞、活塞环与连杆，连杆小头通过活塞销和活塞铰接，大头则抱合在曲轴的连杆轴颈上，三个连杆轴颈按照三缸机的发火相位错开布置，平衡一阶往复惯性力矩的同时，让动力输出的脉动比单缸机型平缓很多。曲轴的两端分别延伸出箱体边界，一端作为动力输出端连接飞轮或者负载联轴器，另一端预留驱动配气机构、机油泵、冷却水泵的传动接口，主轴颈位置对应缸体主轴承座的安装位，每一道主轴承都配有轴瓦、轴承盖与紧固螺栓，把曲轴的径向载荷均匀传递到缸体主壁面上。

　　建模过程中运动包络的校验是绕不开的环节，不能只把静态零件拼合到位：活塞运行到下止点时，连杆大头的最外轮廓不能触碰曲轴箱内壁，连杆摆动到最大倾角时，杆身不能和缸孔下沿发生刮擦；曲轴转动全程，平衡重的外圆弧要和箱体内壁保留均匀的安全间隙，三缸机型本身的平衡性不如直列六缸，部分设计会在曲轴输出端追加平衡轴结构，这部分的安装空间在缸体前期布局时就要提前预留，不能等到后续改型时才发现腔体内部没有多余位置。冷却与润滑的流道走向也和实体结构深度绑定，缸体侧壁环绕缸孔布置的冷却水套，要保证三个气缸的冷却流量均匀，避免前后端缸温差过大引发热变形；缸体上钻削的主油道从机油泵入口一路贯通到各道主轴承座，再通过曲轴内部的斜油孔把压力机油输送到连杆轴颈，摩擦副的润滑可靠性完全依赖这些流道的连通逻辑。

　　安装接口的尺寸匹配在整机配套时尤为关键：缸体上平面的缸盖螺栓孔位、定位销孔要和气缸垫、气缸盖完全对应，下平面的油底壳安装法兰沿曲轴箱轮廓一圈布置密封面，杜绝机油渗漏；缸体两侧的悬置安装支架点位决定了整机在机架或者副车架上的固定方式，三个支撑点的位置要尽量靠近曲轴重心平面，降低运转振动向机架传递的幅度。进排气侧的附件安装面分布在缸体两侧，分别预留发电机、起动机、机油滤清器、冷却管路的连接法兰，所有接口的螺栓规格、密封面平面度都要在三维结构里做干涉检查，保证后续装配时管线、附件不会和运动部件出现位置冲突。做结构评审时还要兼顾铸造工艺的可行性，缸体的壁厚过渡要尽量平缓，避免出现局部厚大断面引发铸造缩松，曲轴箱的加强筋沿着载荷传递方向布置，既提升整机刚性，又不会不必要地增加整机重量，这套完整的总成结构把动力转换、承载密封、附件匹配的所有工程约束都整合在同一套三维数模里，能直接用于后续的工程分析、装配模拟与改型设计参考。
