鸟形异形手拧锁紧螺母结构设计

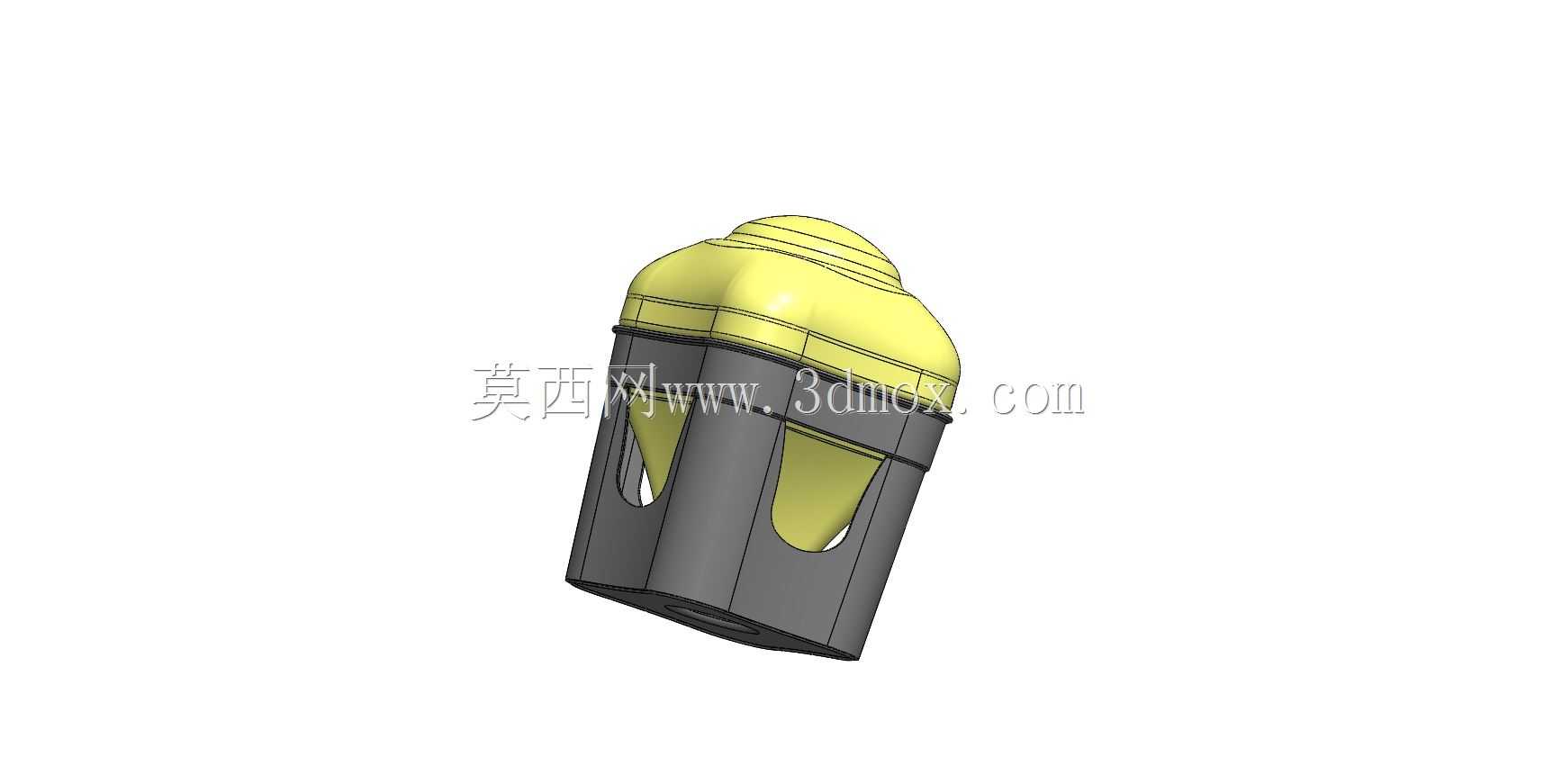

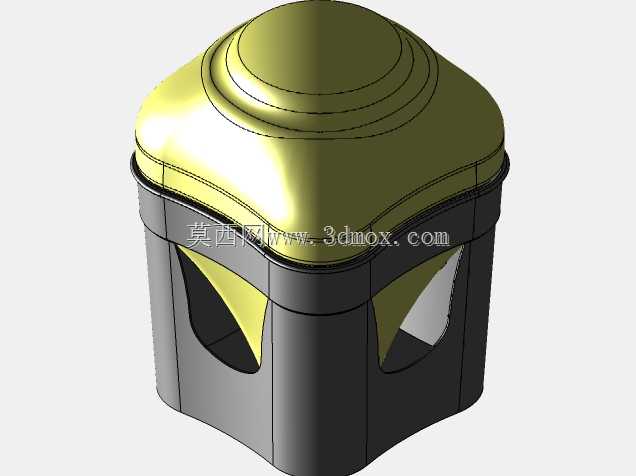

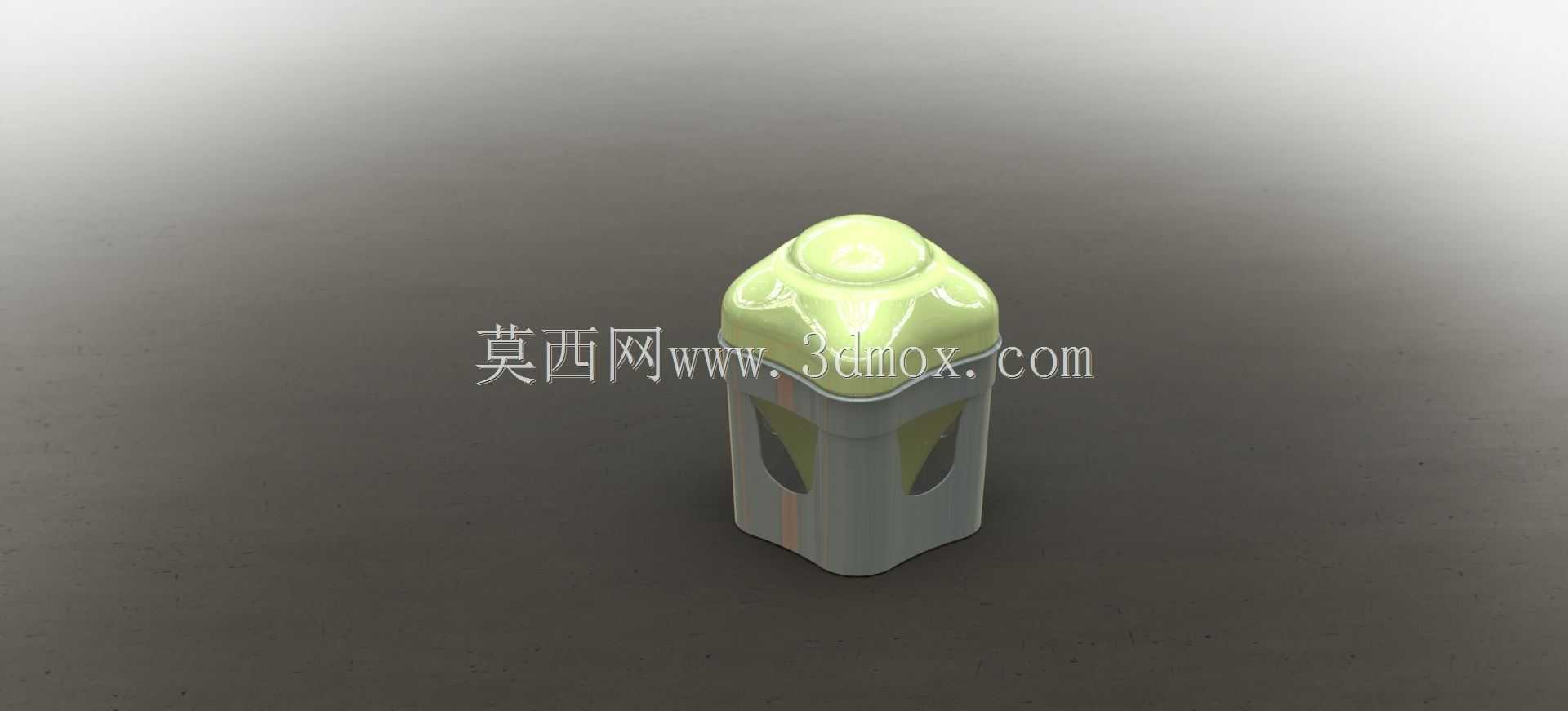

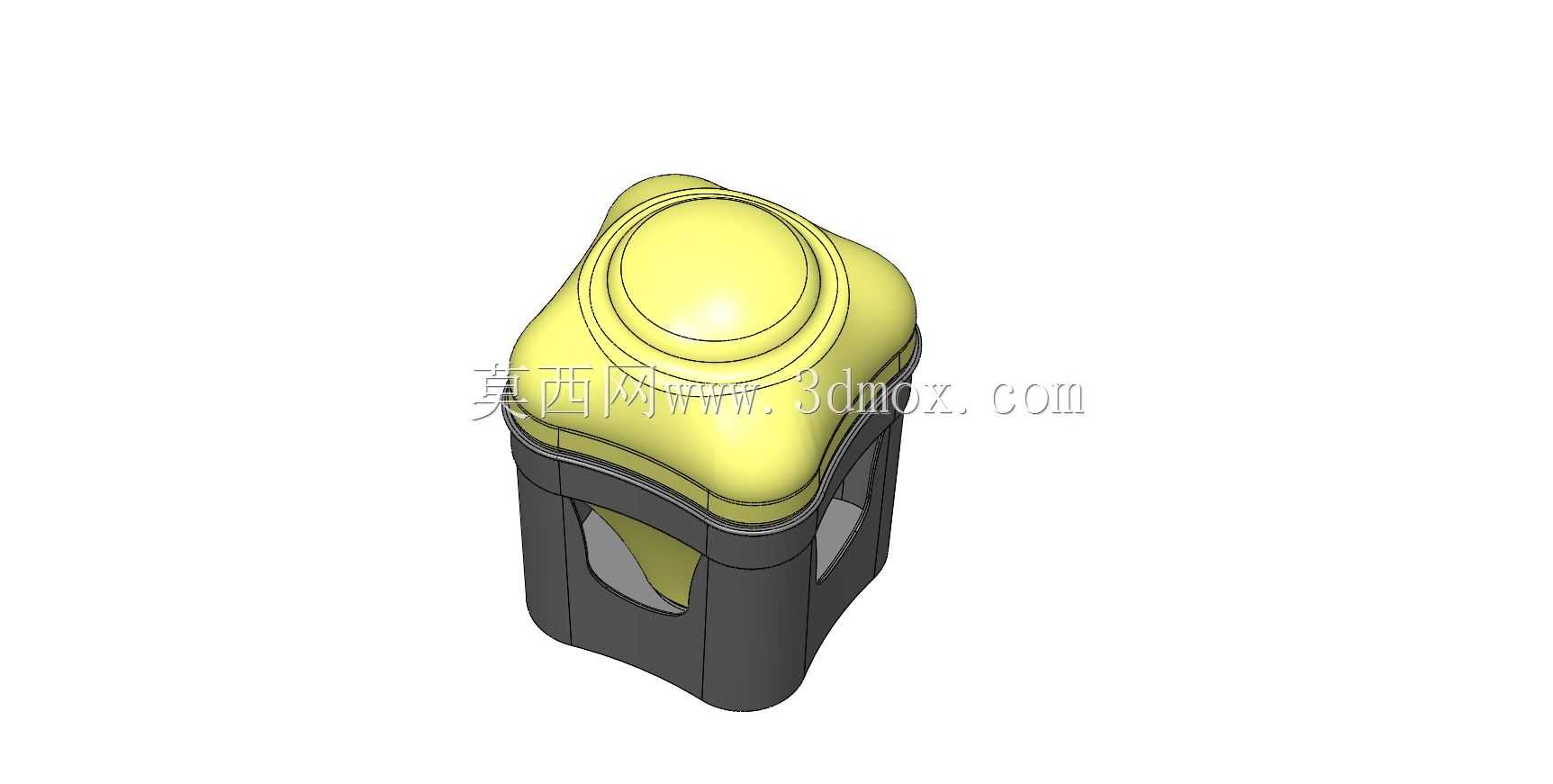

　　在日常工装夹具调试、小型检测治具快换以及消费电子类便携设备的手动锁紧场景里，操作人员往往不需要借助扳手，就能完成紧固件的反复拆装，这类需求催生了大量异形手拧螺母的结构设计。本次拆解的这款鸟形轮廓手拧螺母，正是针对徒手操作场景做的专项结构优化，整体分为上部施力握持段与下部螺纹承载段两个核心部分，没有额外加装滚花、压纹或者外置手柄，完全依靠外轮廓的曲面造型来传递拧紧扭矩。从实际装配边界来看，下部黑色承载段为近似方柱的中空腔体，侧壁开设了两处对称的大面积镂空窗口，窗口边缘做了连续圆弧过渡，既可以在注塑或者机加工过程中减少材料堆积带来的内应力变形，也能让装配人员从外侧直接观察内部螺纹副的啮合进度，避免斜牙拧入造成的螺纹损伤。下部腔体的底面为平整安装贴合面，拧紧后可以完全压合在被连接件的支撑表面，不会出现局部点接触导致的压痕，腔体内部预留的螺纹通道可以适配对应规格的螺柱，轴向锁紧行程由下部腔体的高度决定，设计时需要提前核对被连接件的总叠厚，保证螺纹啮合圈数满足防松要求。上部黄色握持段的造型是整个结构最有特点的部分，整体轮廓模仿鸟类躯体的流畅曲面，顶部设置圆形沉台，四周向外延伸出多段高低错落的弧面凸起，这些凸起并非装饰性造型：当操作人员用手掌或者拇指、食指捏住上部旋转时，凸起的曲面刚好贴合指腹的施力角度，相比普通圆形滚花螺母，转动过程中手指不容易打滑，即使手上沾有少量润滑脂或者装配防护油，也能传递足够的手动拧紧扭矩。

　　握持段和下部承载段之间设计了一圈环形分界台阶，台阶直径略大于下部腔体的外接轮廓，拧紧到位后这圈台阶会作为轴向限位面，抵靠在下部腔体的上端面，既可以控制上部握持段的装配位置，也能在承受过大拧紧力时分散应力，避免曲面根部出现应力断裂。这类异形螺母的应用场景并不局限于单一设备：在桌面级3D打印机的平台快换结构里，它可以不用工具就完成打印平台的锁紧拆卸；在摄影器材的小型支架、便携通讯设备的外接固定座上，这种大曲面手拧结构也能让户外操作人员快速调整设备角度；在工装检具的手动压紧机构里，它替代了传统的六角蝶形螺母，不会出现蝶形手柄突出勾挂线缆、划伤工件表面的问题。建模过程中需要重点处理几处工艺细节：首先是上部曲面的拔模角度，

　　所有沿开模方向的侧壁都要预留不小于1.5度的拔模斜度，曲面交汇处的圆角不能出现零厚度或者壁厚突变，上部握持段的壁厚要保持均匀，避免注塑成型时表面出现缩痕；下部镂空窗口的四个转角必须设置R角，不能做成直角尖角，否则受锁紧拉力时尖角位置会出现应力集中，反复拆装几次就容易产生裂纹。安装边界方面，这款螺母的下部腔体为近似方形布局，对应的安装孔位不能只预留圆形穿孔，需要在被连接件上加工出匹配方形轮廓的防转槽，或者在腔体外侧增加防转扁位，防止拧紧螺母时下部承载段跟着螺柱一起空转；整体外形的最大轮廓出在上部握持段的鸟形凸起位置，布局设备内部结构时要在螺母旋转圆周外侧预留足够的手指操作空间，不能让周边的钣金件、线路板遮挡握持区域，

　　否则徒手操作时手指无法发力。螺纹副的选型上，这类手动锁紧件一般选用标准公制粗牙螺纹，粗牙螺纹的螺距更大，拧入相同行程需要的旋转圈数更少，适合频繁快拆的场景，同时粗牙螺纹的耐磨性更好，反复拆装数百次后也不会出现滑牙。如果应用在有振动的设备上，还可以在下部腔体的贴合面增加一圈浅槽，镶嵌橡胶阻尼垫圈，拧紧后依靠垫圈的摩擦力防止螺母在振动环境下自行松脱，不需要额外加装开口销或者尼龙防松螺母，进一步简化装配流程。整个结构没有复杂的内部机构，所有功能都通过外形曲面和腔体布局实现，零件数量仅为单体紧固件，加工方式既可以采用增强尼龙注塑批量生产，也可以用铝合金通过五轴加工中心小批量制作样件，满足不同载荷等级的使用需求。
