施工货梯双笼垂直运输升降机结构

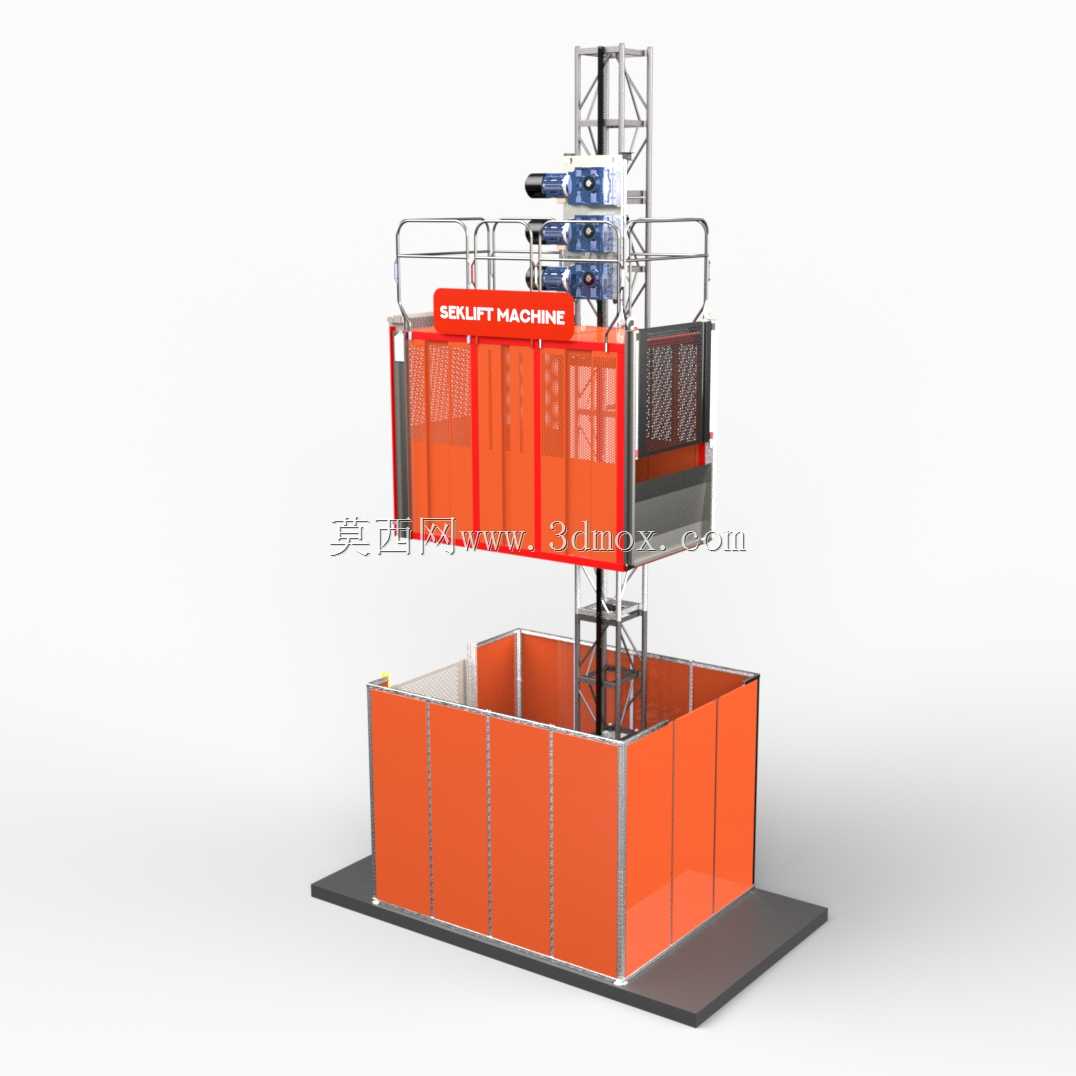

　　这套三维结构对应建筑施工现场常见的齿条式施工货梯，核心用途是在高层建筑外立面、竖井或塔架旁完成人员、周转材料、小型机具与成捆建材的垂直输送。整机采用标准节桅柱作为承载与导向骨架，吊笼沿桅柱外侧的齿条传动爬升，底部设置落地防护围栏，顶部布置驱动单元与防坠安全机构，能够在主体结构施工、外墙装修、机电安装和后期维保阶段连续承担楼层间运输任务。

　　从布置逻辑看，桅柱标准节沿高度方向逐节拼接，节间通过销轴或螺栓定位，导轨架两侧预留附着连接点。实际安装时，桅柱并非独立悬臂受力，而是每隔若干楼层通过附着架与建筑梁、柱或预埋构件刚性连接，把风载、吊笼偏载和制动冲击传递给主体结构。建模时需要重点还原标准节截面、齿条安装面、导轨管位置以及附着撑杆的铰接边界，这些要素直接决定吊笼运行间隙和现场附墙方案。

　　吊笼部分采用框架式承载结构，侧壁和门扇以醒目的橙色防护板封闭，顶部保留检修平台与安全护栏。笼内空间既要容纳成捆管材、模板、砂浆桶等物料，也要考虑作业人员随行，因此地板需要按集中载荷和推车碾压工况设计，门框位置设置机电联锁，门未可靠关闭时提升回路不得启动。双笼配置时，两个吊笼可分别在桅柱两侧或同侧独立运行，通过层站呼叫和限位逻辑分配运输任务，高峰时段能够显著减少施工电梯等待时间。

　　驱动机构集中在吊笼顶部，电机经减速器带动小齿轮与固定在桅柱上的齿条啮合，齿轮齿条传动相比钢丝绳卷扬更适合高层建筑的频繁启停和精确定层。制动器、限速器、防坠安全器和上下限位开关构成多层保护：正常停车由工作制动器完成；超速或断绳异常时，防坠器将吊笼锁止在导轨上；终端位置则通过减速、限位和极限开关切断运行指令。三维建模中应把齿轮齿条啮合中心距、驱动板铰接位置、安全器制动轮和防护罩关系表达清楚，避免后续干涉检查时忽略检修拆装空间。

　　底部围栏不只是简单围挡，它包围桅柱底层区域，设置进料门和联锁装置，防止人员进入吊笼下方危险区。围栏与基础底座连接，基础承受整机自重、额定载荷、冲击和风载组合作用，现场需要根据地基承载力配置预埋件或地脚螺栓。吊笼停靠楼层处还应配合搭设卸料平台、层门和防护栏杆，模型虽然未完全展示建筑界面，但在选型和总图布置时必须预留平台搭接尺寸与安全距离。

　　额定运输能力按约2500千克或24人考虑，属于中型施工提升设备；桅柱最大提升高度可按200米基础工况配置，特殊项目可通过增加标准节、调整附着间距和校核风载继续加高。外形边界主要由桅柱截面、吊笼长宽高、驱动单元突出量和围栏范围决定，安装前需在建筑立面规划运行通道，确保吊笼与脚手架、悬挑结构、管线及建筑物边缘之间保留安全间隙。

　　结构设计上，吊笼主梁、底架、立柱和护栏围绕“承载—导向—防护—检修”四条线展开：底架承担轮压和物料冲击，立柱传递护栏与顶驱载荷，导向滚轮紧贴导轨管约束横向摆动，顶板上方留出电机、减速器和安全器的维护空间。橙色围护板既提高现场辨识度，也能减少物料伸出和人员倚靠风险。对三维从业者而言，该模型适合用于施工电梯总图方案演示、附着点位校核、吊笼内部布局优化、齿轮齿条传动教学以及施工现场垂直运输组织模拟。
