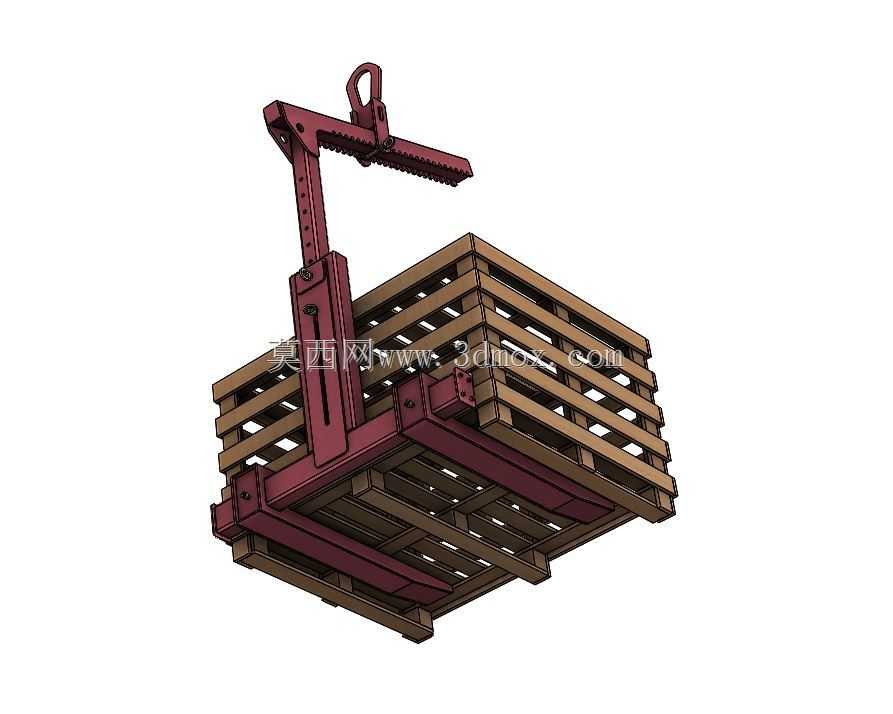

该结构面向仓库、堆场、生产车间和物流转运环节中的木托盘整托搬运需求,解决常规吊钩无法直接稳定起运标准货盘的问题。现场作业时,起重设备吊钩连接吊具顶部吊环,吊具下方的承托叉齿伸入托盘底部预留叉孔,侧向可调压臂压住托盘上沿或货垛边缘,起升过程中叉齿承托、压臂限位共同形成约束,避免托盘倾斜、滑脱或局部翘动。这类属具常配合桥式起重机、门式起重机或车间电动葫芦使用,适合在固定跨距车间内完成原料托盘、半成品栈板、装箱货垛的短距离转移,也可用于装卸工位将整托货物从地面转运至输送线、货车车厢或暂存货架旁。

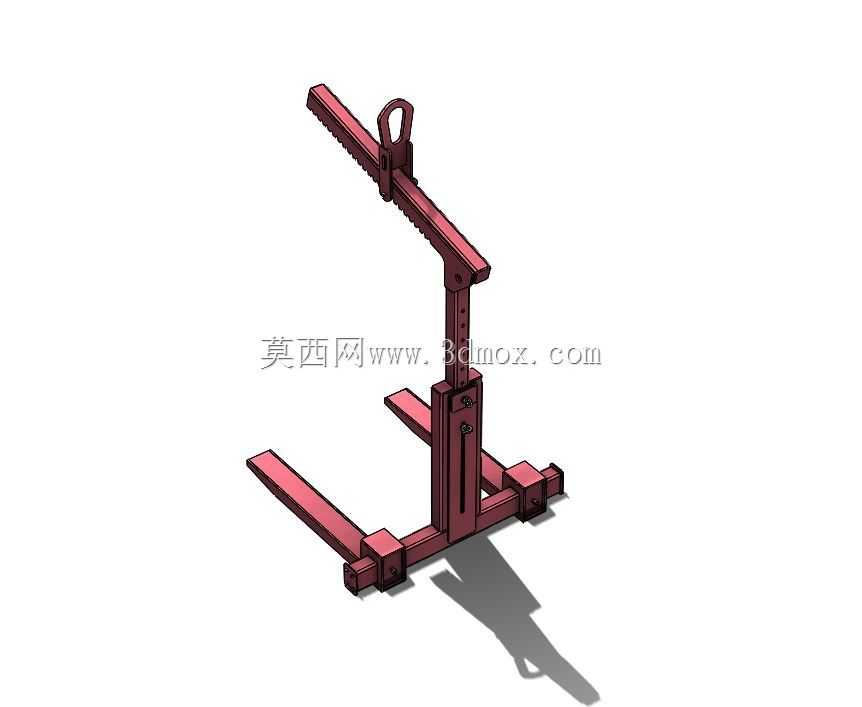

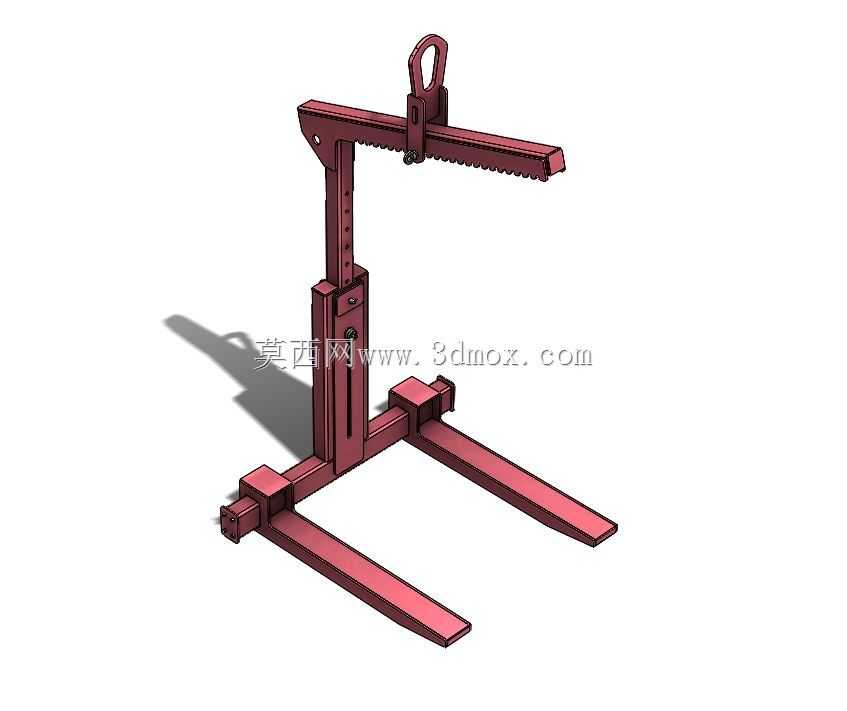

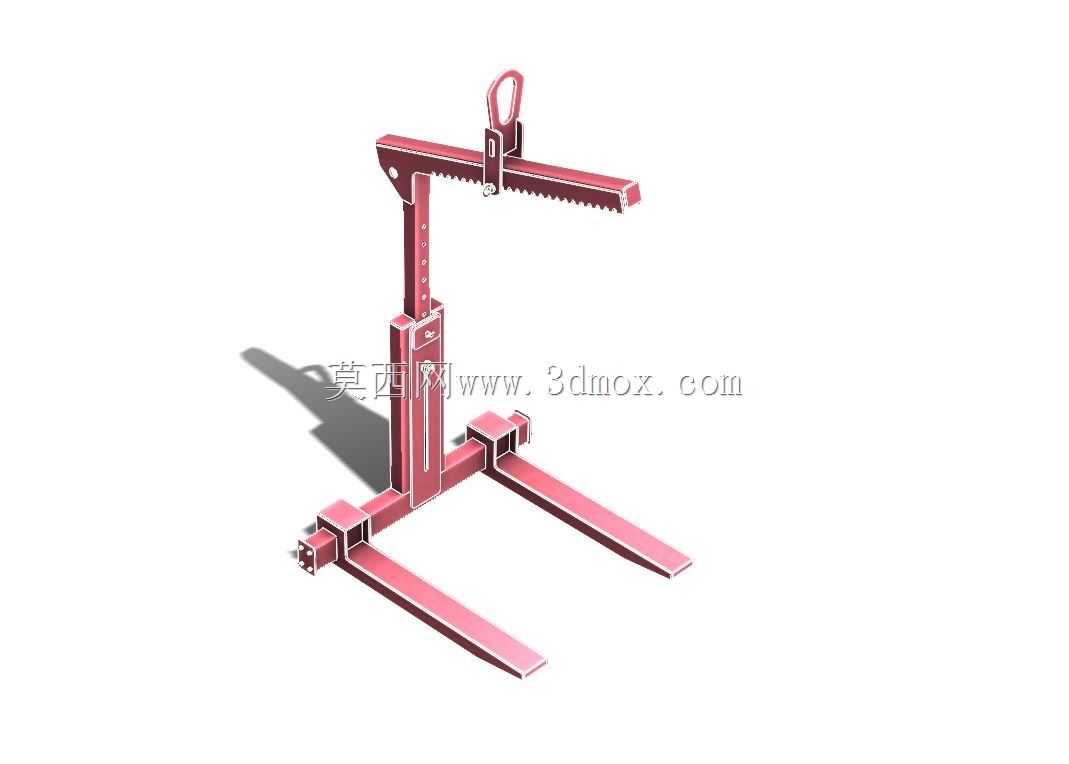

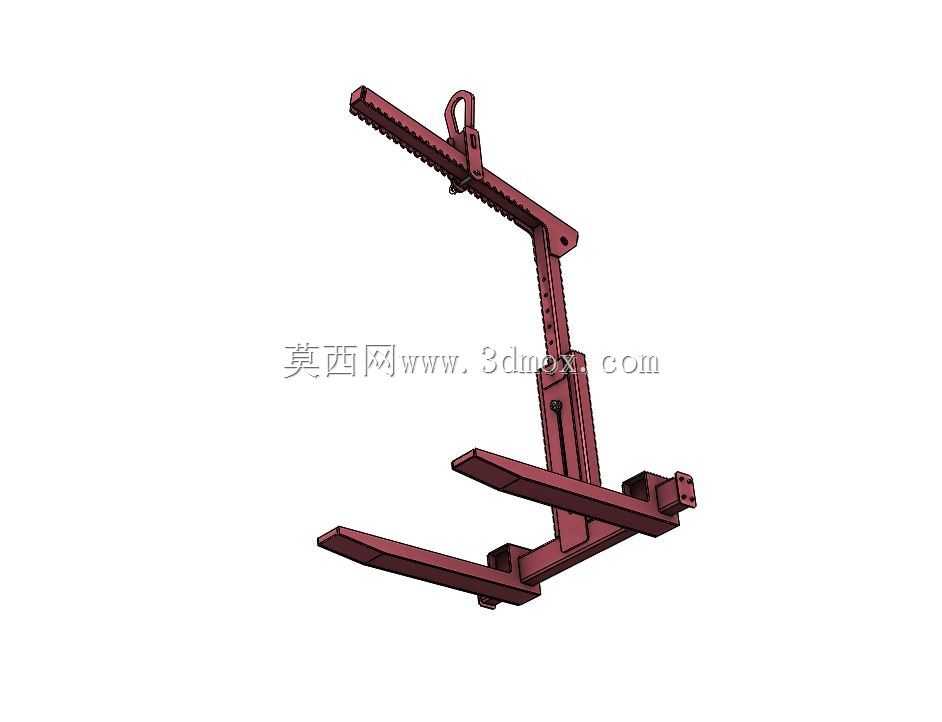

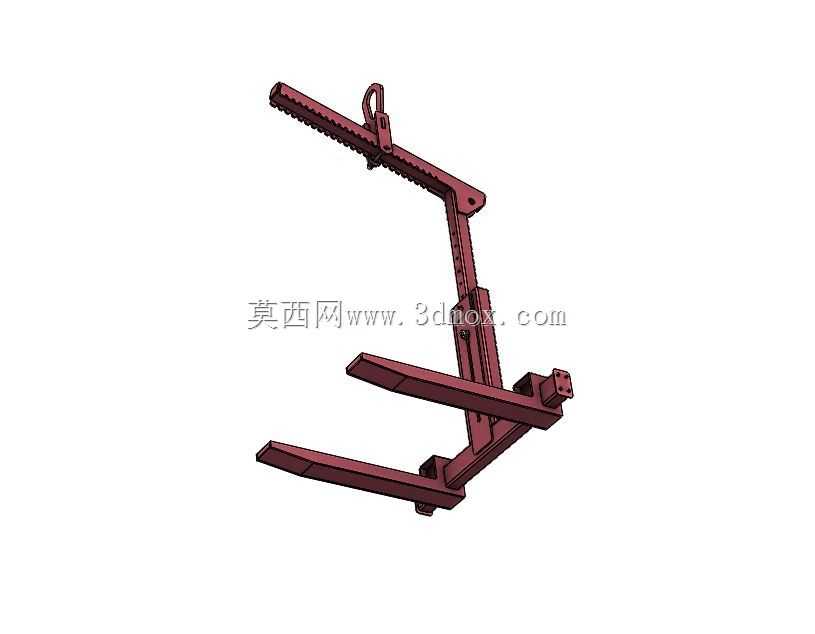

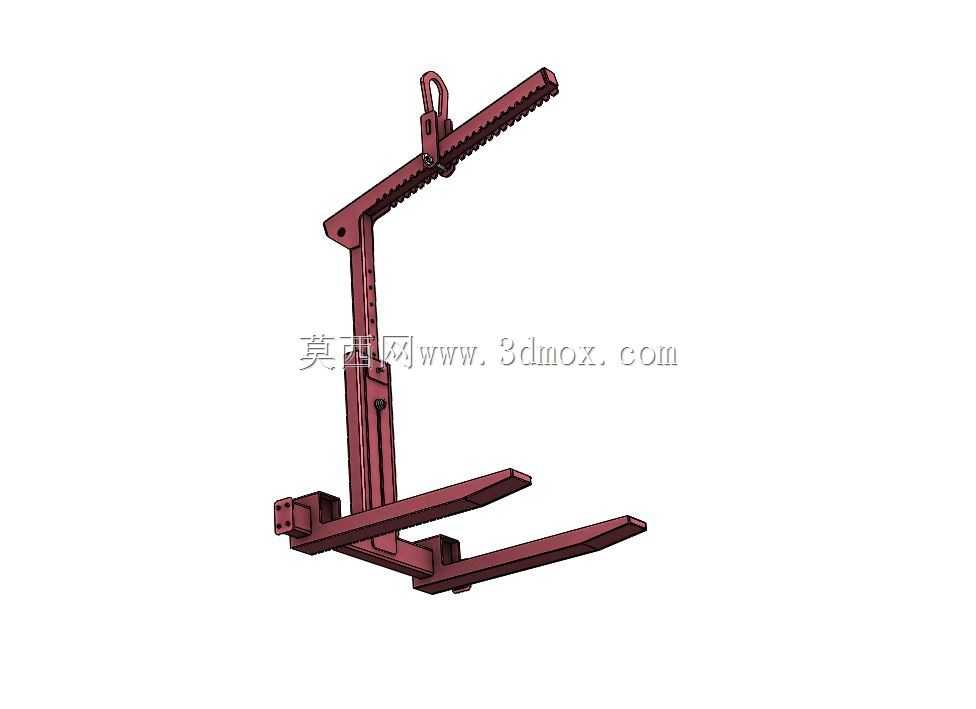

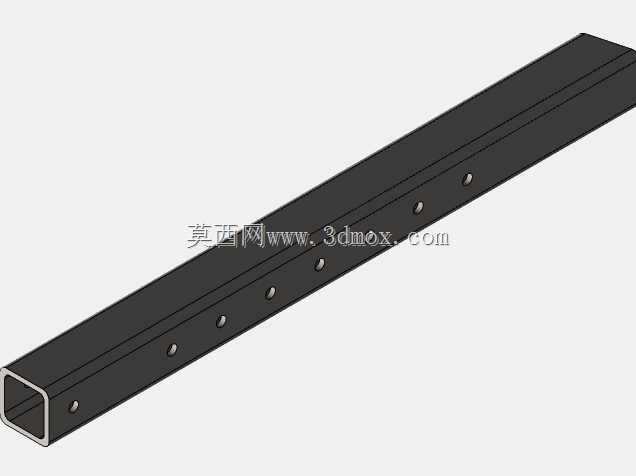

从功能布置看,模型将承载主体设计为立式立柱加横向承托框架的组合形式。顶部吊耳采用带孔环板结构,便于与卸扣、吊钩组快速连接;立柱沿高度方向布置多组调节孔位,可根据托盘厚度、货物堆高变化调整压臂位置。横向长臂上加工有等距齿槽或定位卡口,用于改变夹持宽度,适配不同规格的欧标、国标木托盘以及部分塑料栈板。下部叉齿按照托盘叉孔间距布置,齿端做导入处理,方便司机对位时顺利插入;叉齿与主框架之间通过加强肋和连接板传递载荷,减少悬臂根部的应力集中。

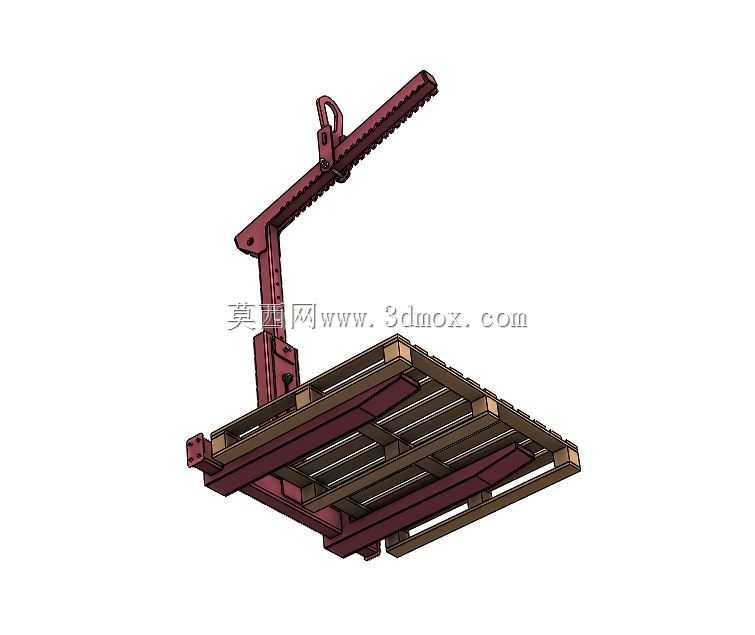

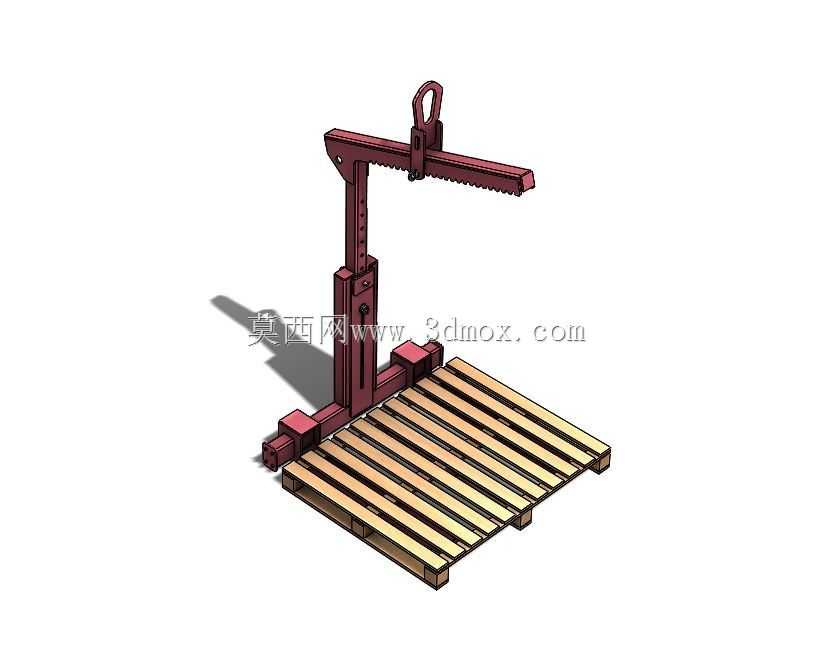

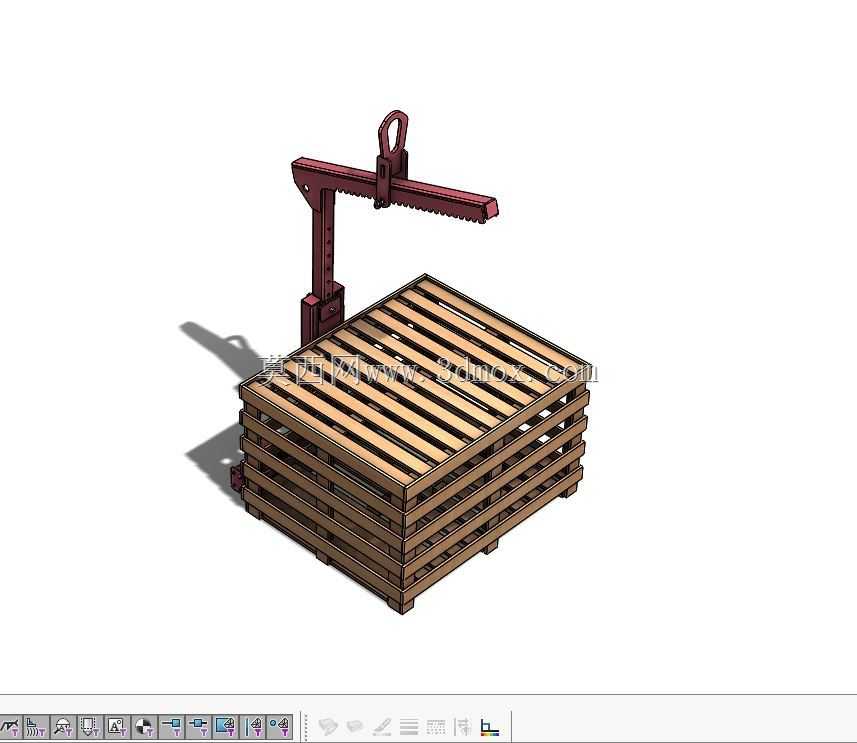

设计思路上,该吊具并不追求复杂动力机构,而是利用起重提升力和机械限位完成稳定夹持,结构简单、维护点少,适合中低频、重载、作业环境较粗放的场合。立柱承受起吊时的竖向拉力和偏载弯矩,因此截面采用箱形或厚板焊接形式;压臂与立柱连接处设置销轴,便于拆装和更换;长臂与叉齿框架之间保留足够的开口高度,使托盘进入时不会与上部结构发生干涉。木托盘在模型中按典型条板铺放形式表达,面板、底横梁和垫块之间留有叉车作业空间,也直观体现了吊具叉齿与托盘叉孔的配合关系。
外形边界方面,吊具展开后横向尺寸需覆盖托盘宽度方向,长臂伸出长度略大于托盘半宽,以保证压点落在托盘受力区域;竖向高度由吊环中心、立柱调节段和叉齿底面共同决定,选型时要核对起重机最低钩位与货物起升高度之间的剩余空间。安装时吊环中心应尽量与托盘及货物组合重心位于同一竖直线上,若货物偏载,需通过调整臂长或重新布置吊点来控制平衡。叉齿插入深度应超过托盘主横梁位置,不可只搭在条板端部;压臂接触点宜避开易碎货物外包装,优先压在托盘边梁或刚性护框上。

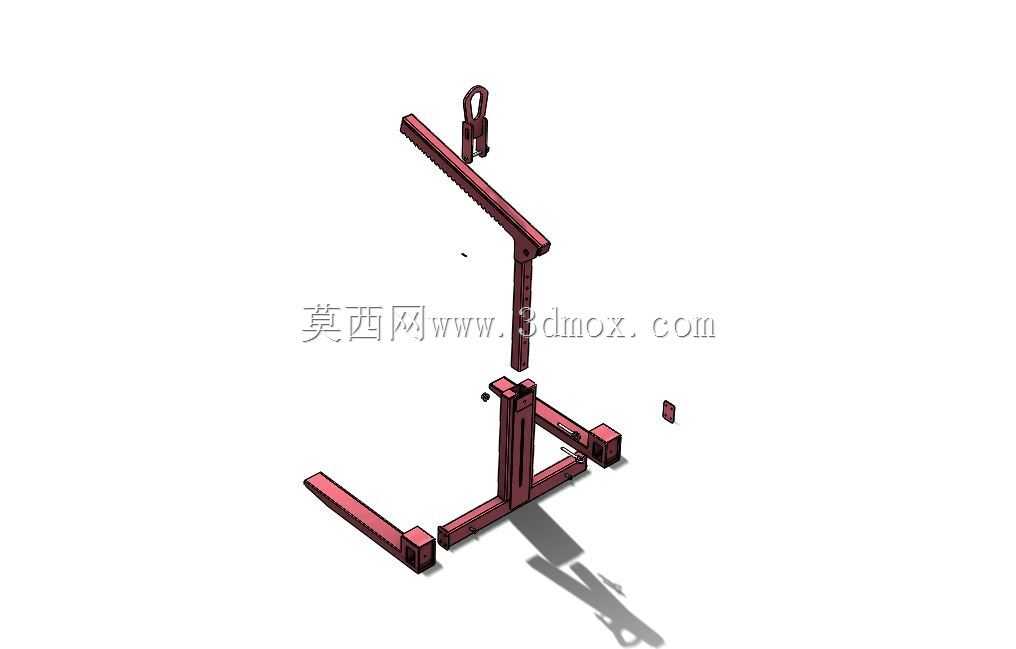

在三维建模过程中,这类结构需要重点表达销轴配合、孔位调节、叉齿间距和焊接加强板位置。板件可按实际下料厚度建立,装配时检查吊环、立柱、横臂、叉齿和托盘之间的运动间隙,尤其要确认压臂下调后不会与货物顶部硬碰撞,叉齿退出时不会钩挂托盘底梁。对于结构设计人员,该模型可作为机械式托盘吊具的方案参考,用于校核起吊点、夹持范围、托盘适配性以及车间吊装空间;对于设备选型人员,则可据此核对属具与起重机钩头、木托盘规格、作业通道宽度之间的匹配关系。
