船厂港口作业拖带清淤工作船

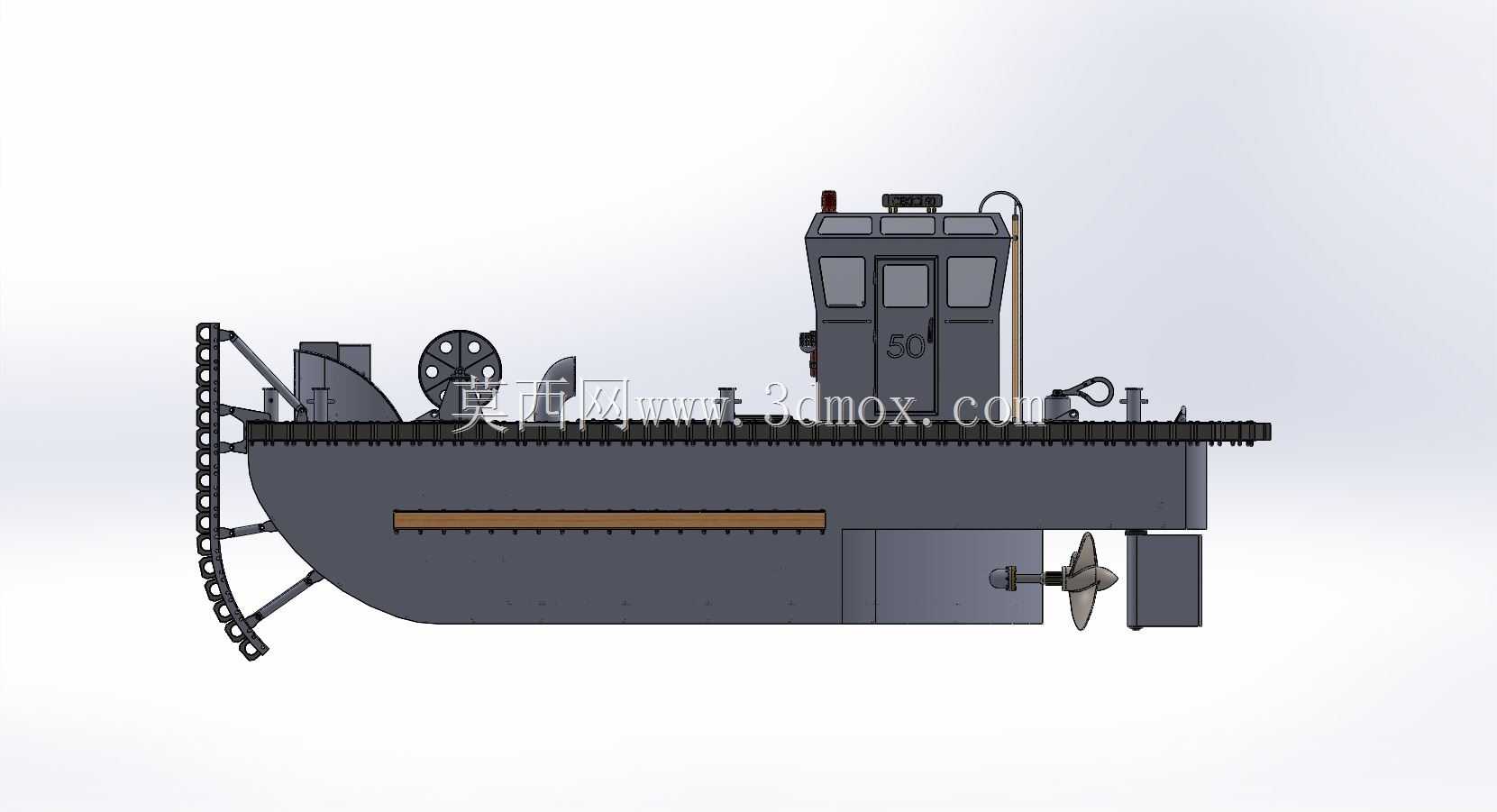

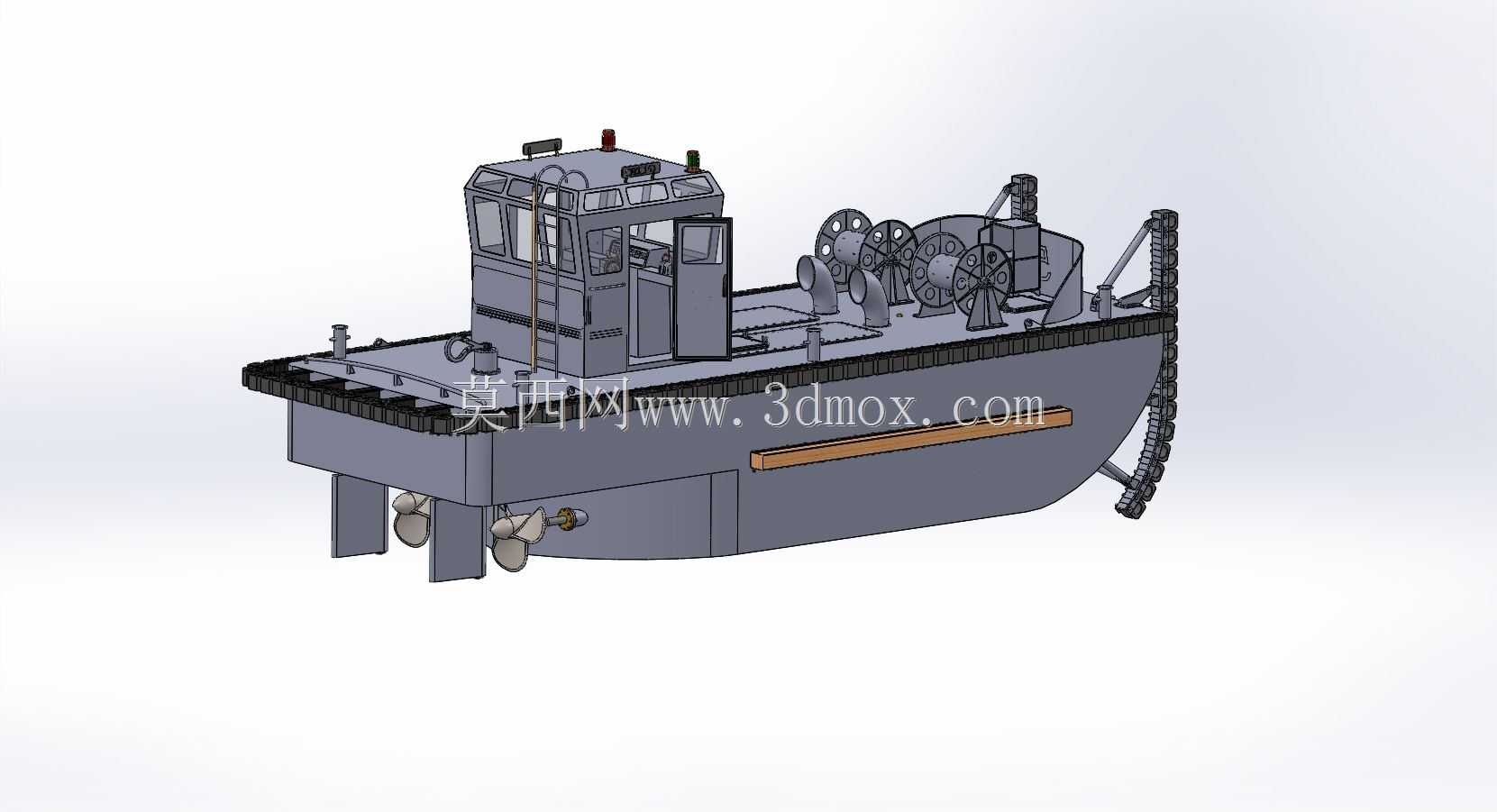

　　这套三维结构针对船厂舾装码头、内河修造船泊位以及港内浅水作业区的实际工况展开，核心定位是承担近岸小型船舶拖带移位、缆绳绞收、港池杂物清理和短距离辅助交通的多功能工作艇。船体采用平底加局部艉部下沉的线型，吃水控制在浅水区可通行的范围，干舷高度兼顾作业人员甲板行走安全与靠泊时带缆操作的便利性，整体长宽比偏向港内低速 maneuver 需求，不追求远洋航行的快速性，而把回转半径、靠泊贴合度和低速拖力放在首位。

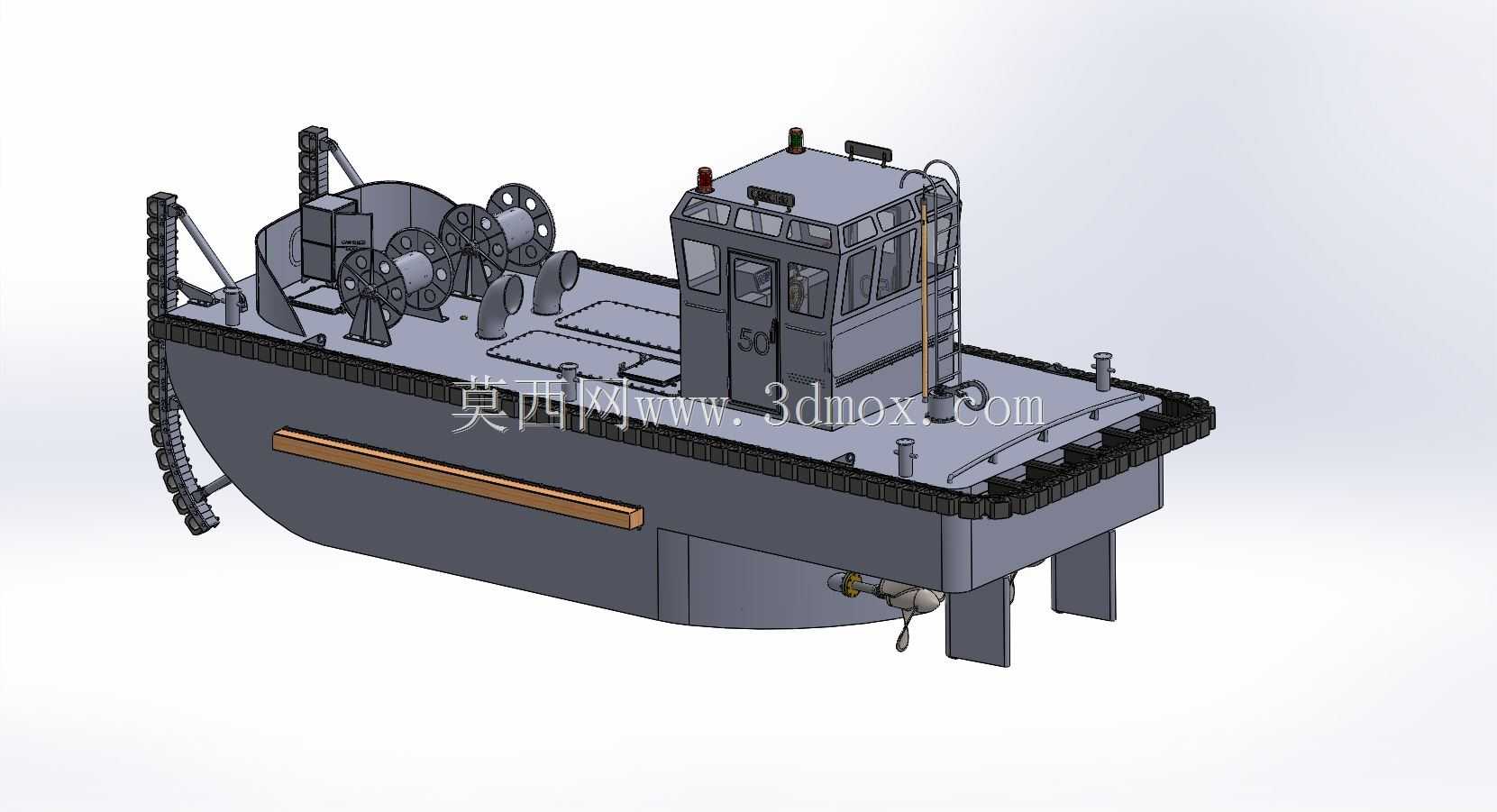

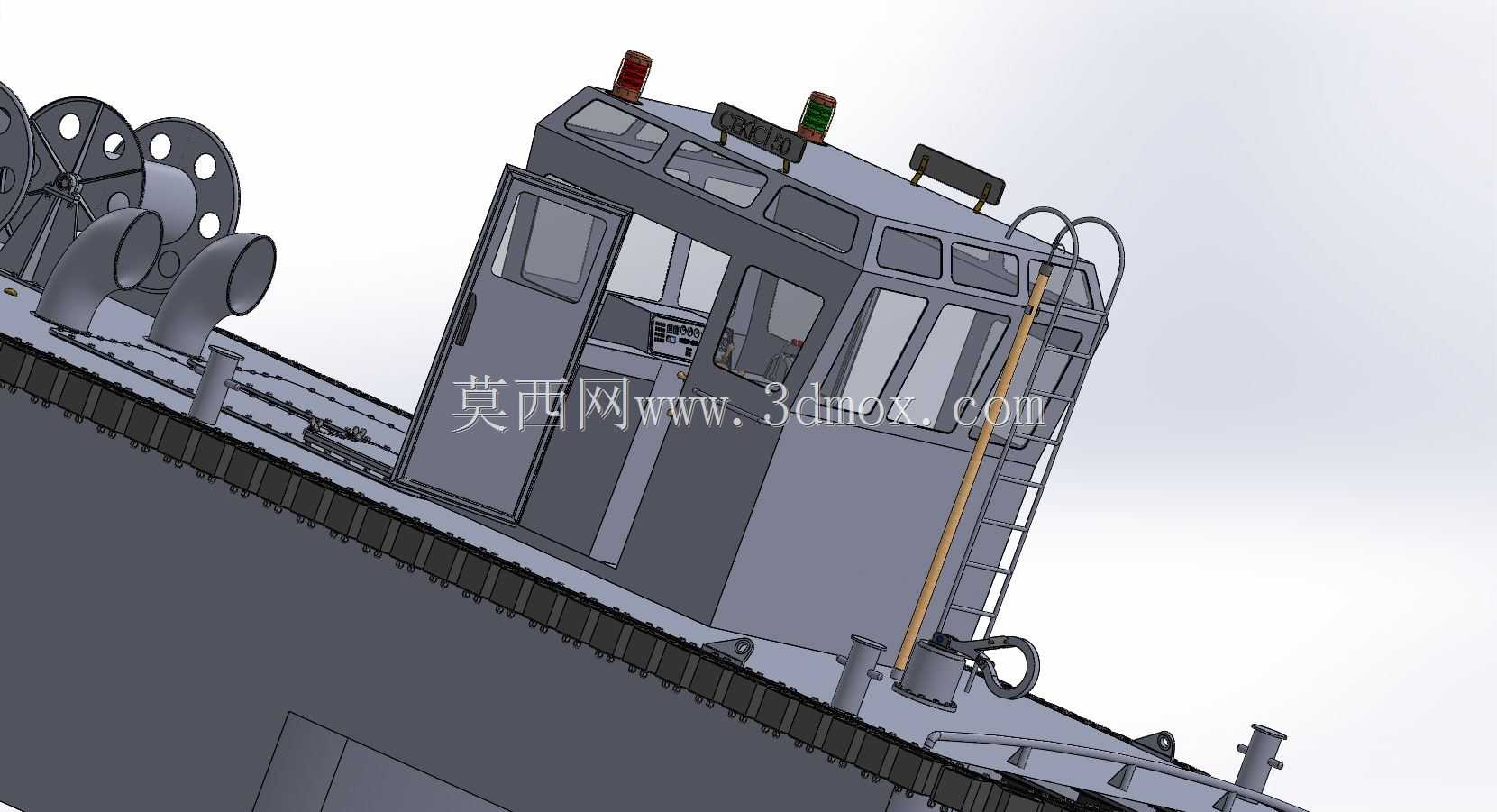

　　从布置逻辑看，上层驾驶室集中在船中偏前位置，前窗采用多面分块玻璃，驾驶员坐姿状态下可直接观察船首甲板带缆作业区，左右侧门直通外部走道，减少室内外通行绕行。驾驶室顶部布置航行灯、天线基座与小型警示灯具，周边预留栏杆安装点位，满足港作船舶最低安全防护要求。船首主甲板留出连续开阔作业面，舷边设置带缆桩、导缆孔和可拆卸护舷条，靠泊钢质船体或混凝土码头时，护舷可吸收低速挤压载荷，避免船壳板直接磕碰变形。

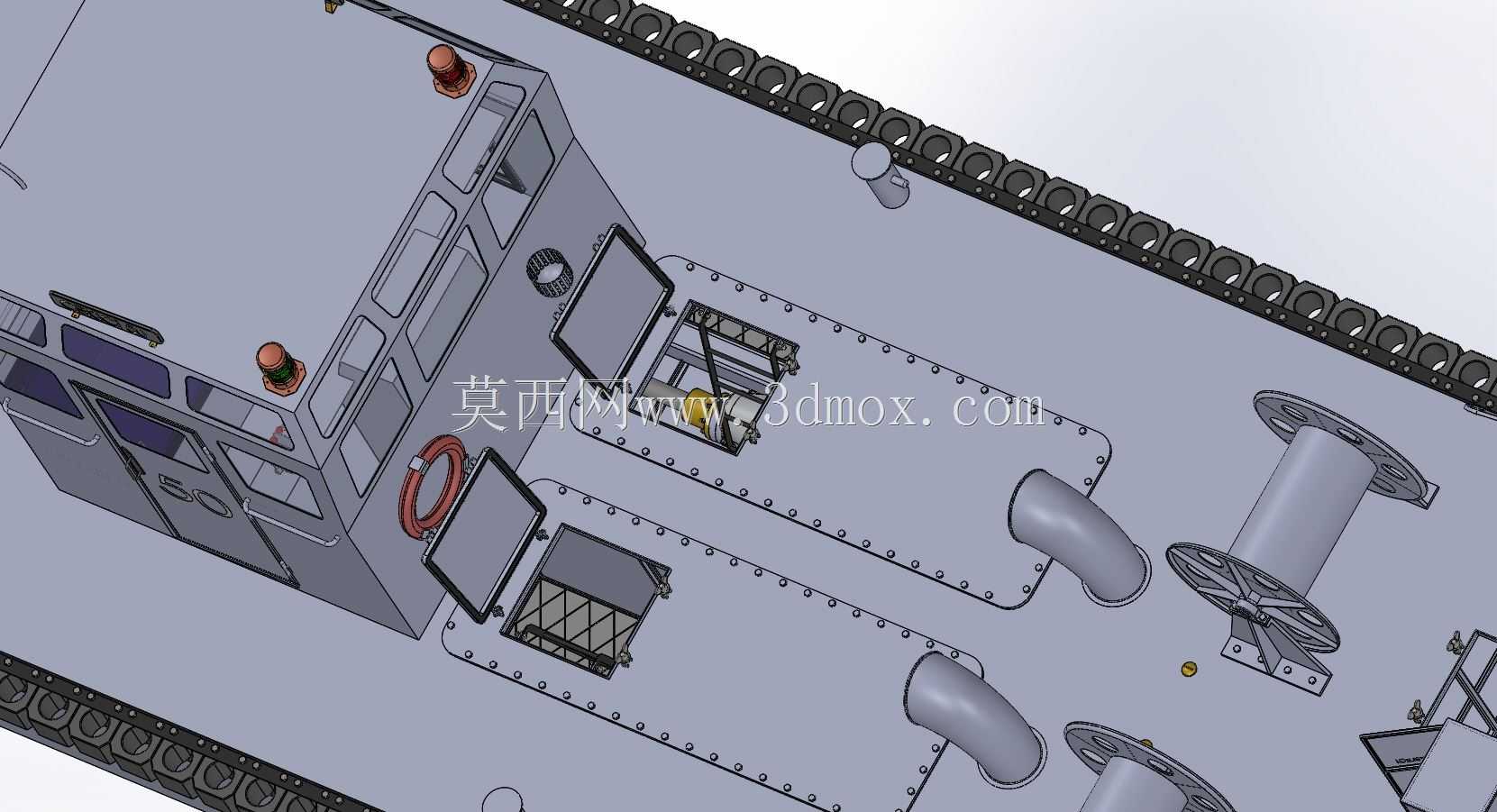

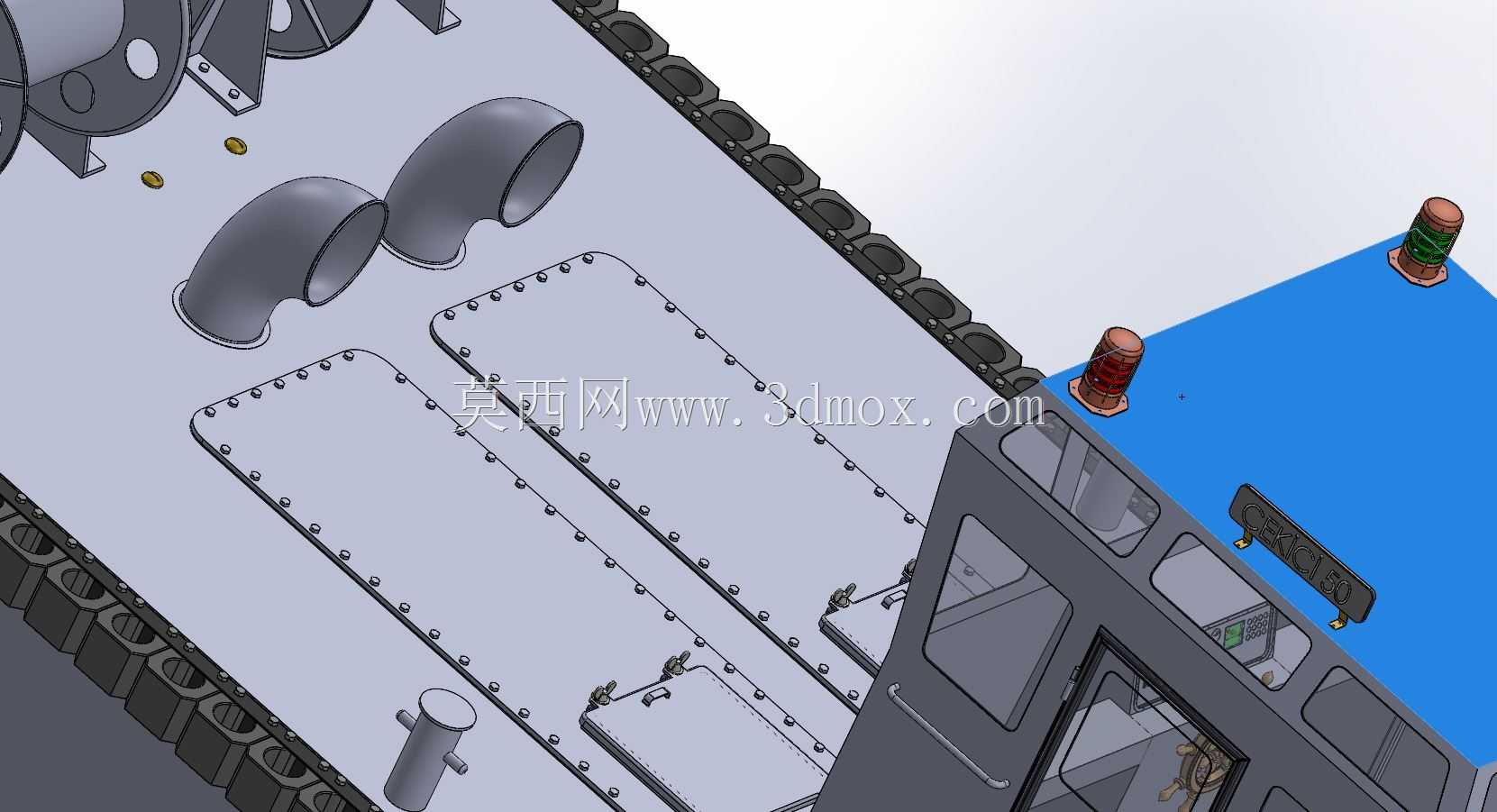

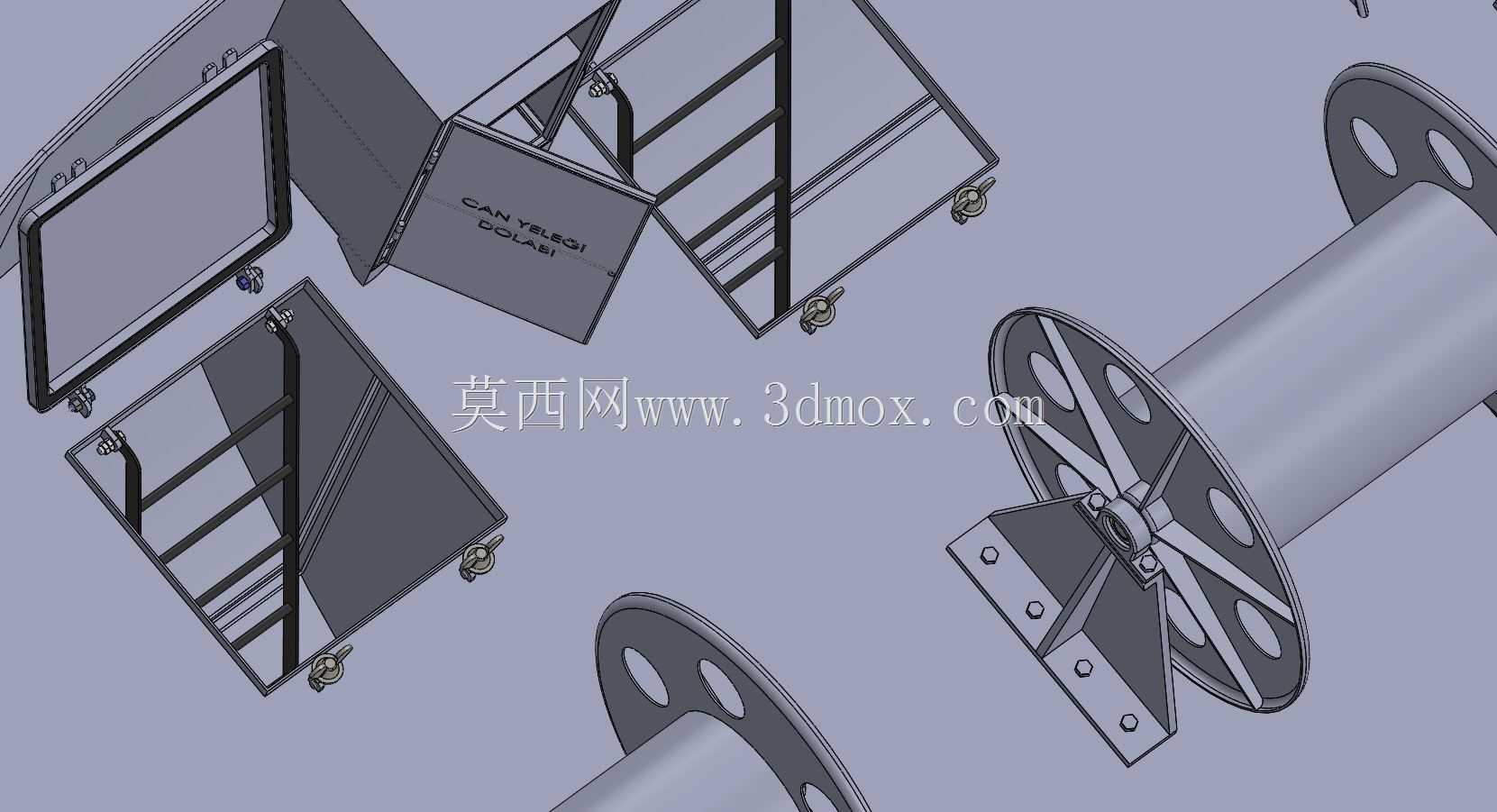

　　甲板中后段布置多组绞缆卷筒与锚机组件，卷筒按不同缆绳直径分区排布，主轴座、减速箱连接法兰和制动器支架均按实船装配关系建模，制动带、离合操作杆和链轮传动路径完整保留。工程人员在校核时可直接检查卷筒排绳空间，确认多层缆绳缠绕后不会与舷边栏杆、驾驶室后壁发生干涉，也能模拟拖带工况下缆绳出绳角度，判断导缆器位置是否会产生异常摩擦。船尾区域配置双推进单元，螺旋桨、舵叶和护桨架的相对位置清晰，护桨架突出于桨叶外侧，在浅水区触碰水下异物时优先受力，降低桨叶打损概率；舵机连杆穿舱位置预留密封法兰安装面，便于后续细化轴系防水结构。

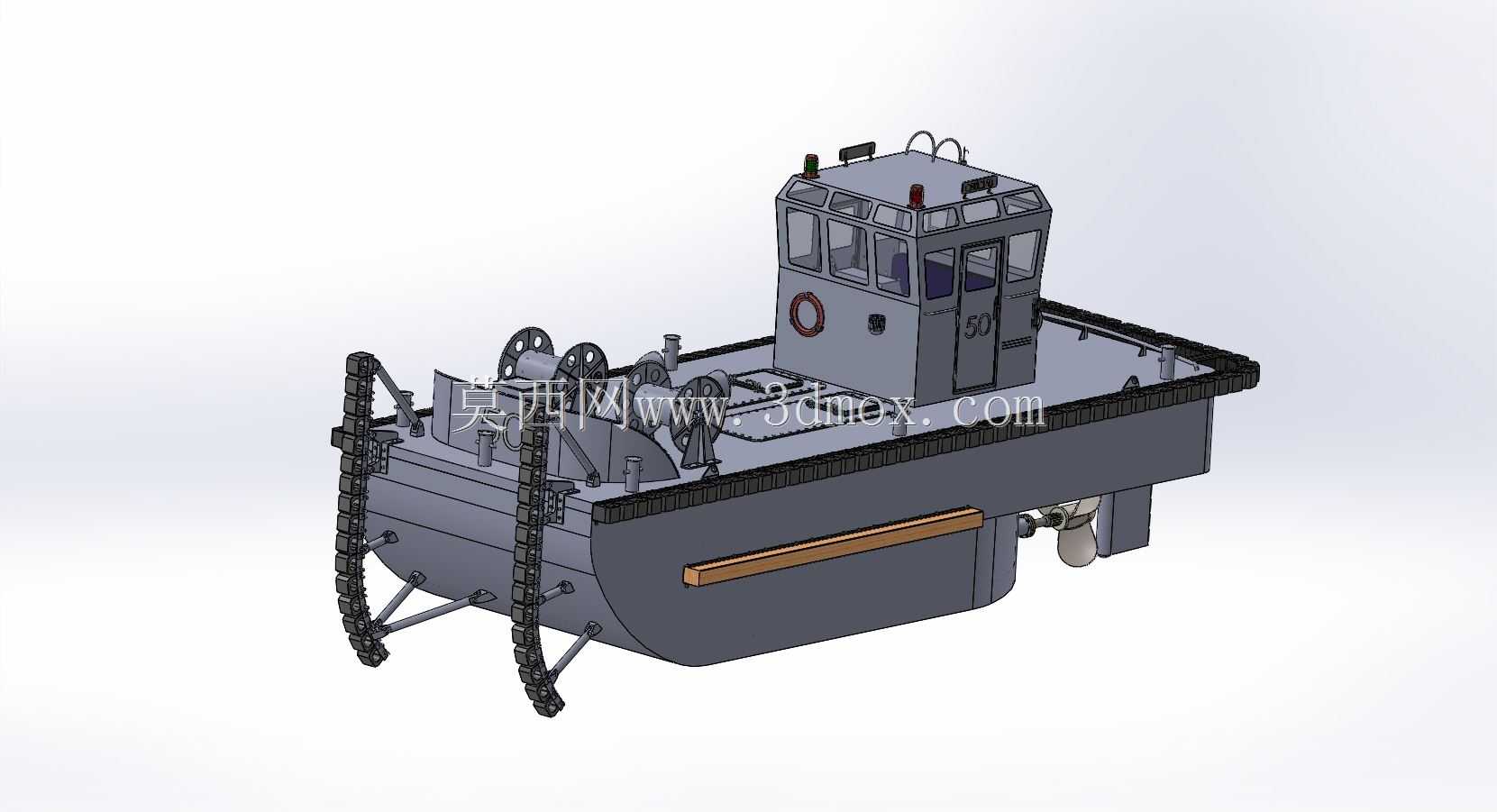

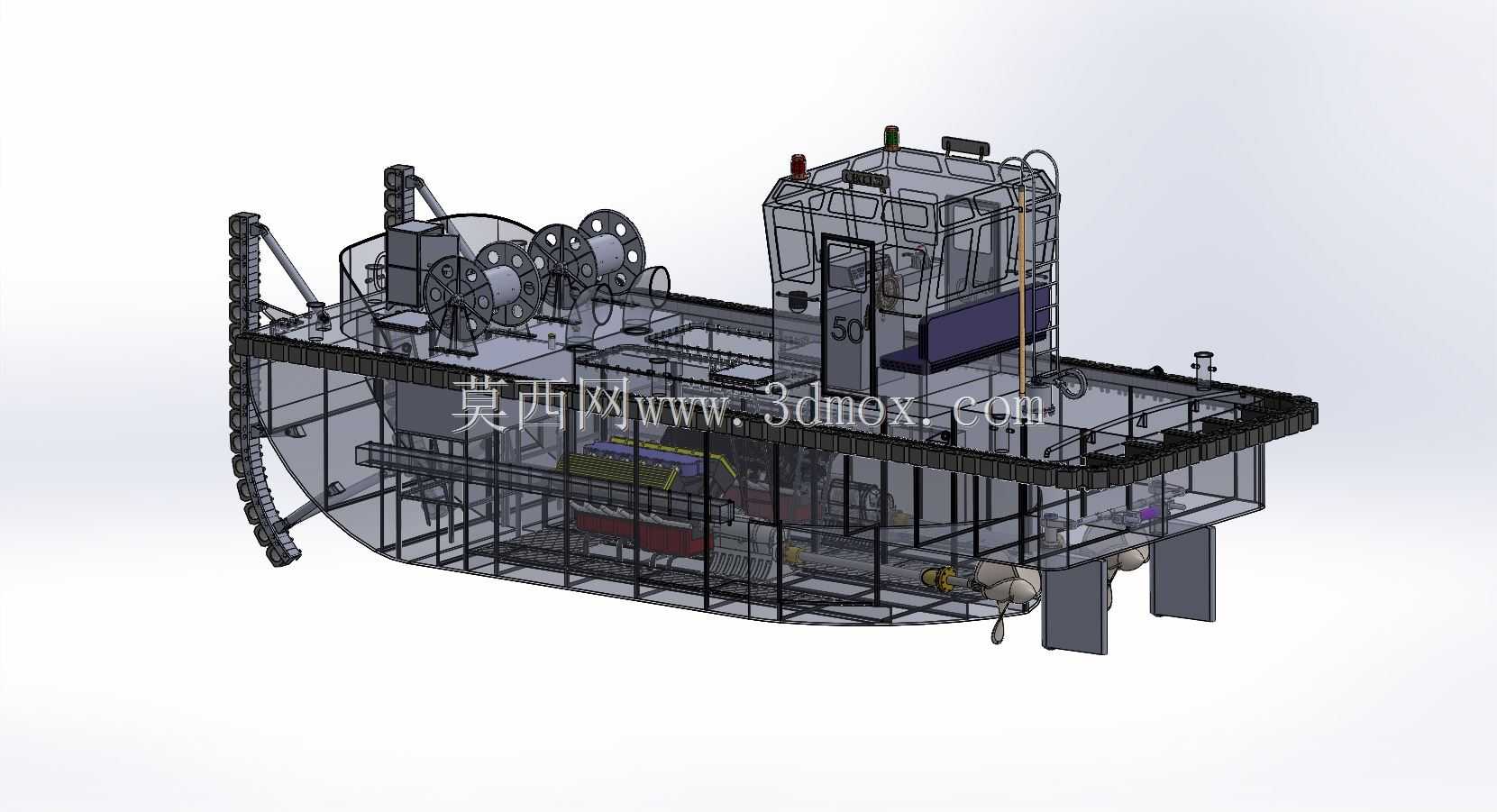

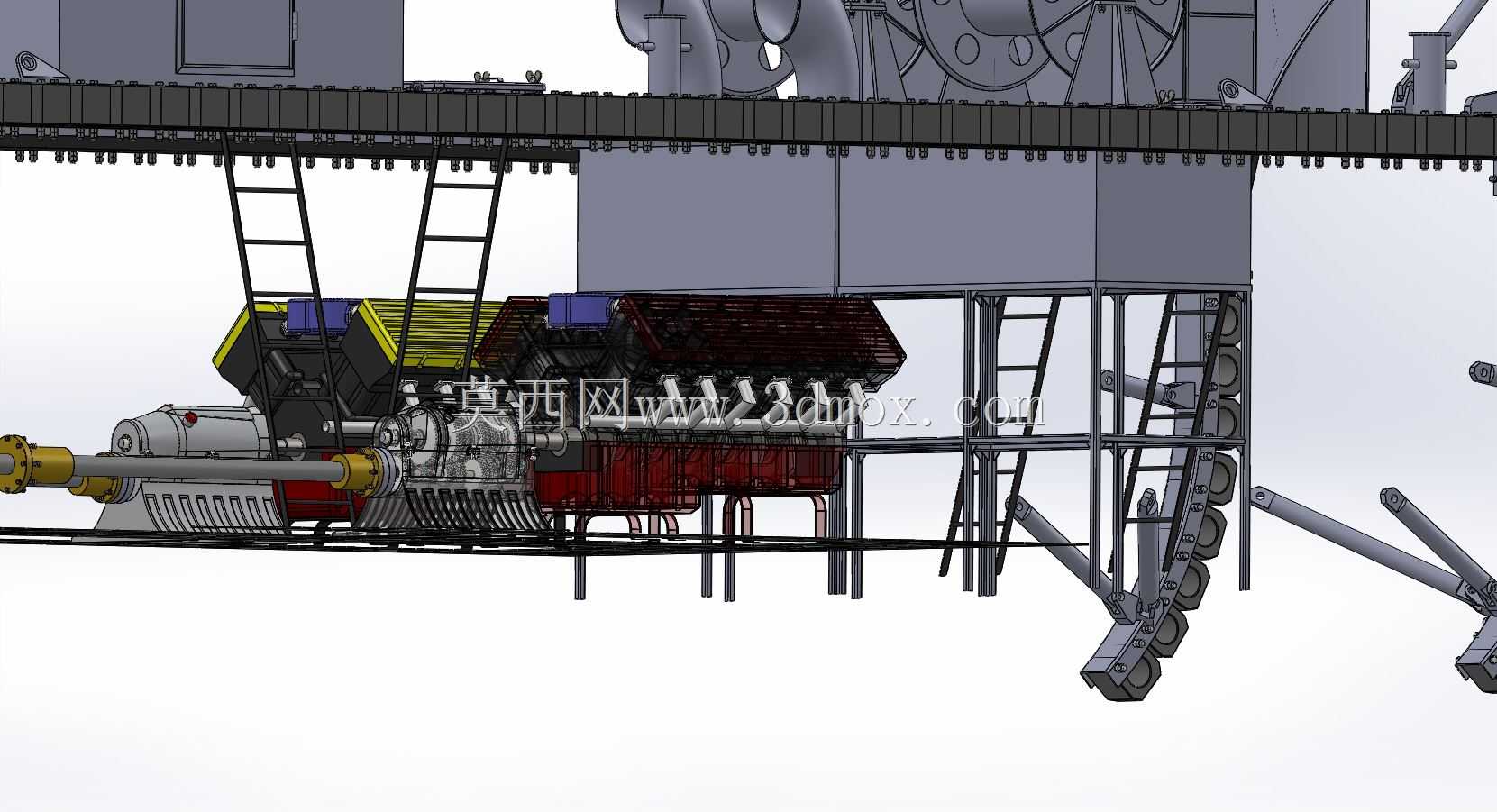

　　侧舷外挂的链式防护与登乘结构沿船身外侧延伸，靠泊时可作为人员临时登乘的辅助依托，也能在顶推小型驳船时缓冲侧向接触。甲板表面按防滑步道划分区域，设备基座周边留出扳手操作空间，日常对绞缆轴承加注润滑脂、更换制动片时，工具可直接在甲板就位，不需要拆卸周边大型构件。船体内部按功能分段，首部设置锚链舱与储物空间，中部底舱布置燃油箱、压载舱和管隧，尾部为动力舱，舱壁上的人孔、通风口和管路穿舱点位均在模型中留有对应结构，后续开展轮机布置时可直接叠加主机、轴系和消防管系。

　　设计过程中对安装边界的考虑贯穿全船：所有甲板机械的底座高度统一参照甲板强横梁位置，螺栓孔对齐船体内部加强筋，避免设备载荷直接作用在薄甲板板上造成凹陷；驾驶室围板与甲板连接处保留圆角过渡，减少应力集中；舷侧护舷木条的固定螺栓从船内向外穿装，外侧无突出螺母，靠泊时不会刮擦被服务船舶的外板。整机建模按实船装配层级拆分，船体壳板、肋骨、甲板室、机械座、导缆件和推进附件各自独立，结构工程师可据此开展分段焊接工艺规划，舾装人员可按区域核对托盘物料，选型人员也能参照卷筒间距和甲板载荷分布，匹配对应吨位的绞缆设备与港作拖带索具。
