婴儿安抚摇椅塑料支撑卡扣结构

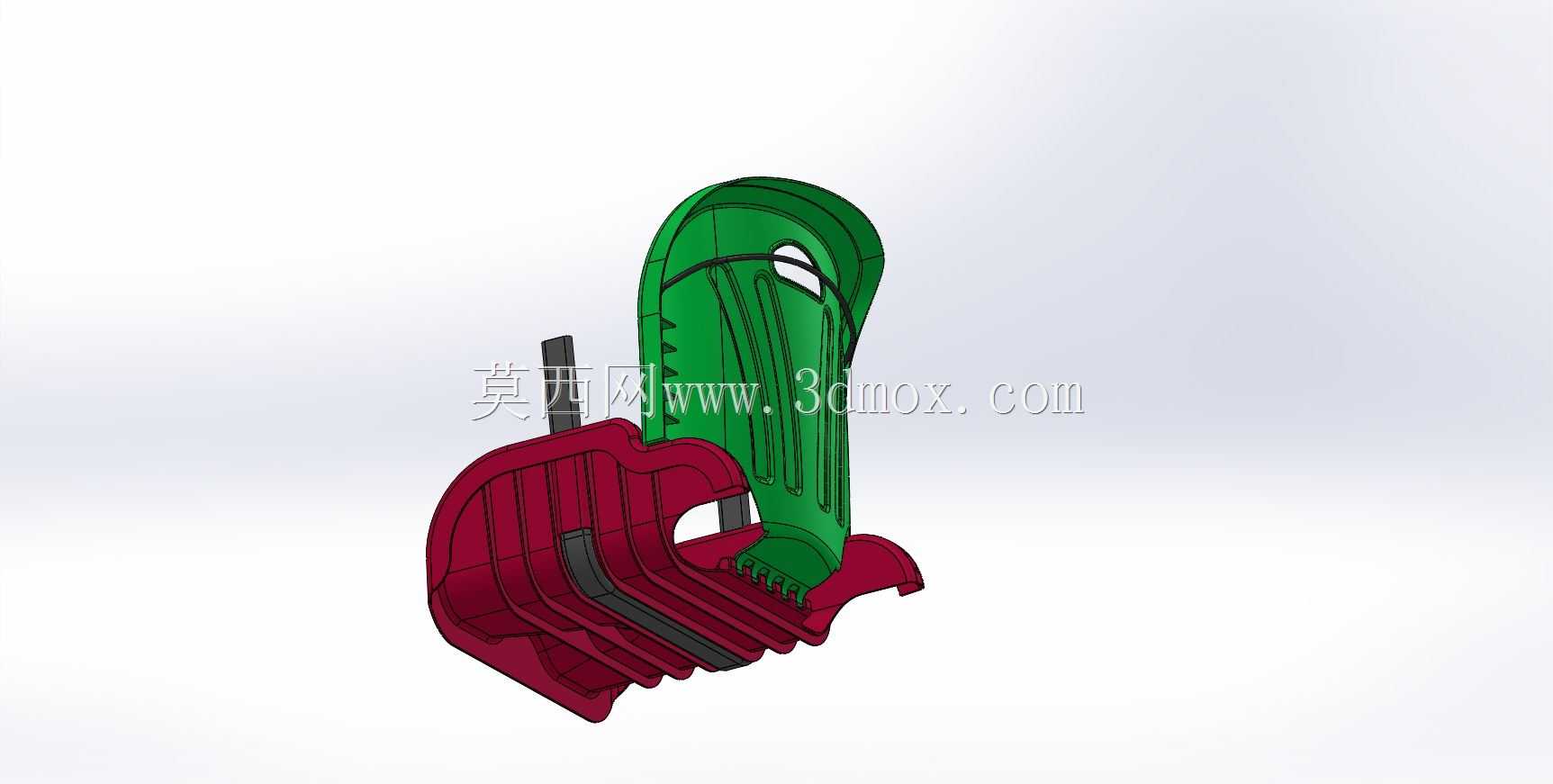

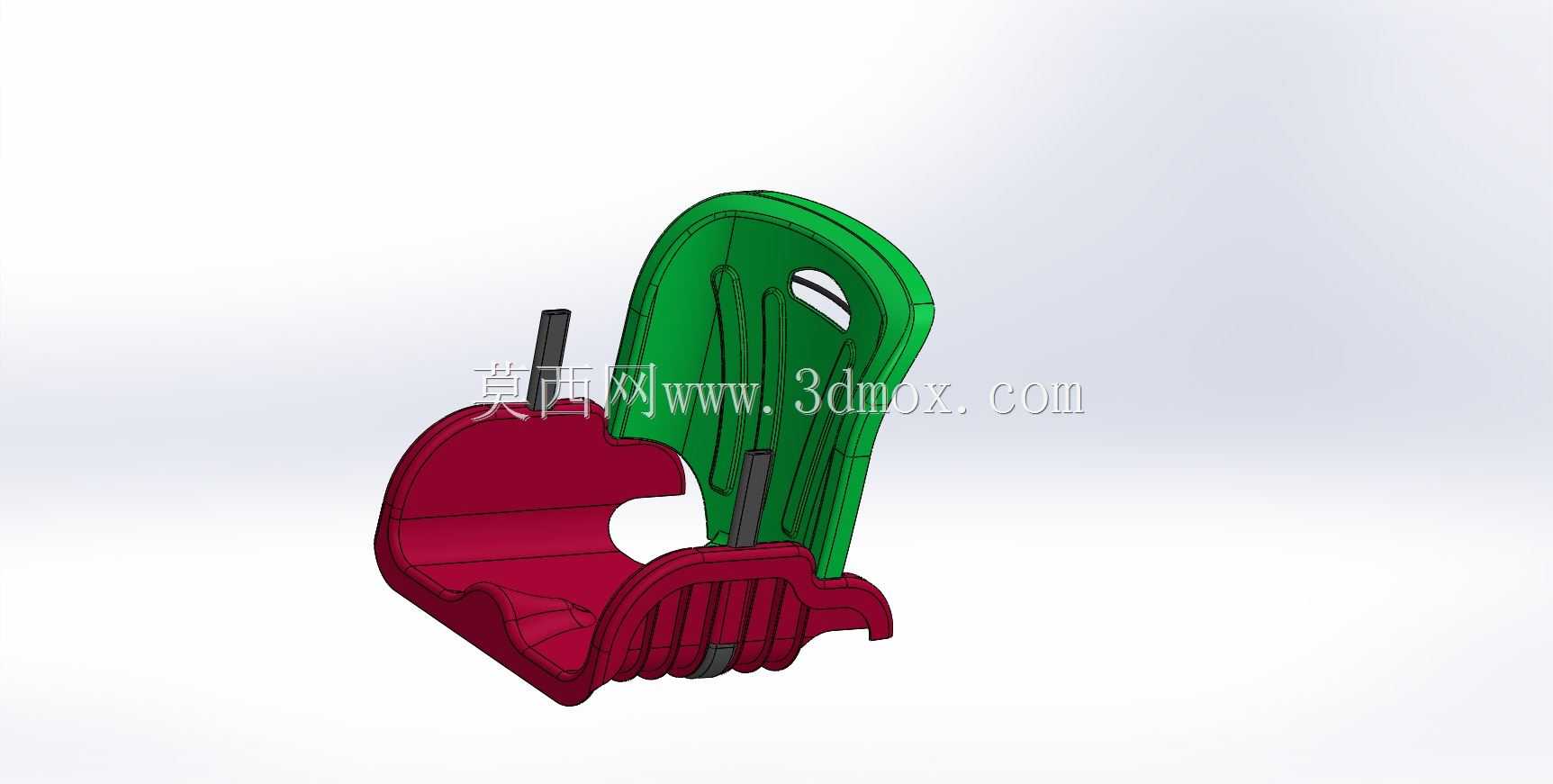

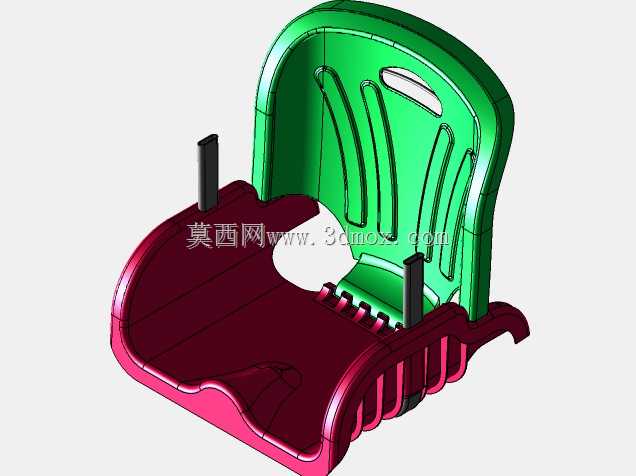

　　这套三维结构对应母婴日用场景里婴儿安抚摇椅的核心铰接支撑卡扣，拆分后的红绿两个塑件分别承担摇椅躺卧段与靠背段的角度锁止、档位限位功能，日常使用中家长无需额外工具，单手拨动绿色拨片即可解锁红色基座的卡位，调整摇椅靠背的倾斜角度，适配新生儿躺卧、半坐喝奶、幼儿倚靠玩耍等不同使用姿态，在居家哄睡、母婴店体验区、月子中心陪护床位旁都能见到这类支撑结构的实际应用。

　　从实际受力逻辑来看，红色基座件预埋安装在摇椅布套下方的塑料骨架端侧，基座内侧开出多道平行的锯齿状卡槽，卡槽沿圆弧轨迹排布，每一道卡槽对应一个靠背倾斜档位，卡槽侧壁做了1.5度的拔模斜度，既方便注塑生产时顺利脱模，也能让绿色锁止拨片卡入后承受靠背传递的竖向载荷，不会出现意外滑档。绿色拨片中段设计了一体化的弹性悬臂，悬臂根部做了圆角过渡，避免反复扳动时应力集中出现断裂，拨片外侧的弧形曲面完全贴合家长手指的按压弧度，表面增设的多道竖向防滑筋，即使家长手部沾有婴儿润肤乳、水渍，也能顺畅拨动解锁，不会出现打滑脱手的情况。

　　设计阶段首先敲定的是安装边界尺寸：红色基座的底部预留了三个对应钢管骨架的卡扣槽，槽内的凸起筋位可以卡在直径22mm的标准婴童用品钢管上，装配时直接沿钢管径向压入即可完成预固定，后续不需要额外打螺丝，减少装配工序的同时也避免金属螺丝外露刮伤婴儿皮肤。两个塑件的铰接同轴孔位公差控制在0.1mm以内，装配后铰接处的转动间隙控制在0.3mm，既不会因为间隙过大出现档位晃动异响，也不会因为间隙过小导致扳动拨片时卡滞。外形轮廓上所有外露棱边全部做了R2以上的圆角处理，不存在任何尖锐边角，完全符合婴童用品的安全设计规范，塑件壁厚整体控制在2.5mm，卡槽受力局部位置加厚到3.2mm，兼顾结构强度与注塑冷却效率，避免生产时出现缩痕、翘曲变形。

　　实际工况下，这套卡扣需要承受至少15kg的动态载荷，模拟幼儿在摇椅上晃动、蹦跳的反复冲击，锯齿卡槽的啮合深度设计为3mm，即使在最大倾斜档位下，锁止面的接触压强也远低于PP材料的屈服强度，长期使用不会出现卡槽磨平、锁止失效的问题。绿色拨片的弹性悬臂行程设计为8mm，家长按压时的反馈力度控制在15N左右，按压力度轻柔不会卡手，松开后拨片可以自动回弹卡入对应档位，不需要额外加装弹簧零件，减少装配零件数量的同时也避免金属弹簧生锈、松脱掉落造成婴儿误食的安全隐患。

　　结构建模过程中，两个配合件的运动间隙全程做了干涉检查，拨片从最下端解锁位置回弹到最高锁止位置的整个运动路径上，没有任何结构干涉，所有加强筋的排布都顺着载荷传递方向布置，红色基座外侧的镂空槽既减少了塑件用料，也能让注塑过程中材料填充更均匀，降低大件塑件的内应力，避免长期使用后出现开裂。整套结构没有复杂的抽芯机构，全部采用普通两板模即可完成注塑生产，量产成本低廉，适配大批量婴童用品的生产需求，安装后整体隐藏在摇椅布套内侧，不会破坏摇椅外部的柔和外观，同时所有可触及的活动缝隙都控制在5mm以内，避免婴儿手指伸入夹伤，完全贴合母婴产品的安全设计要求。
