异形浅盘类注塑成型模具结构

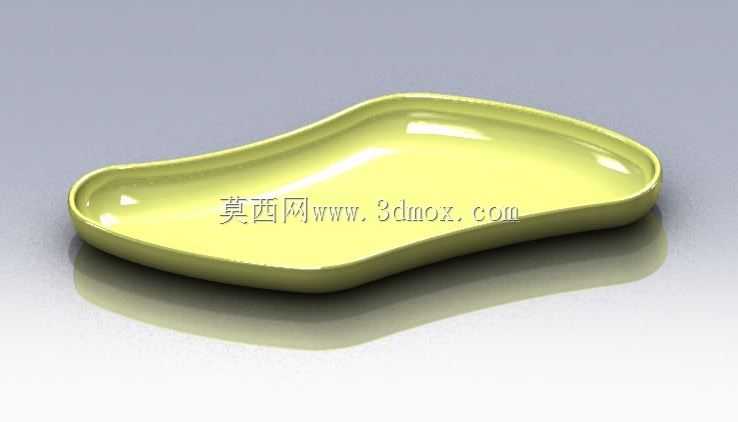

　　这套三维结构针对不规则浅盘类塑件开发，成型对象为边缘连续翻边、内腔顺滑下凹的薄壁托盘，整体轮廓没有规则圆形或矩形边界，长边方向呈自然弯曲的流线形态，短边两侧宽度随轮廓逐步收放。塑件在日常使用中主要承担小件临时盛放、工位物料归集、桌面零散物件承托等功能，盘面需要长期接触手部、零散金属件或轻工辅料，因此型面不能出现明显拼缝、顶白或局部应力痕。

　　模具设计的核心难点不在深腔抽芯，而在大面浅腔的均匀填充和随形冷却。塑件壁厚整体偏薄，翻边位置厚度略大于盘底，若进料点布置不当，熔体沿异形外沿流动时会出现长短不一的流动路径，靠近末端的区域容易产生迟滞痕，边缘圆角处还可能因保压不足出现轻微缩陷。结构构思时将浇注方向放在盘面非外观侧重的一侧，采用点浇口转平衡流道的方式，让料流先覆盖盘底中央，再向四周翻边同步推进，减少迂回包气。

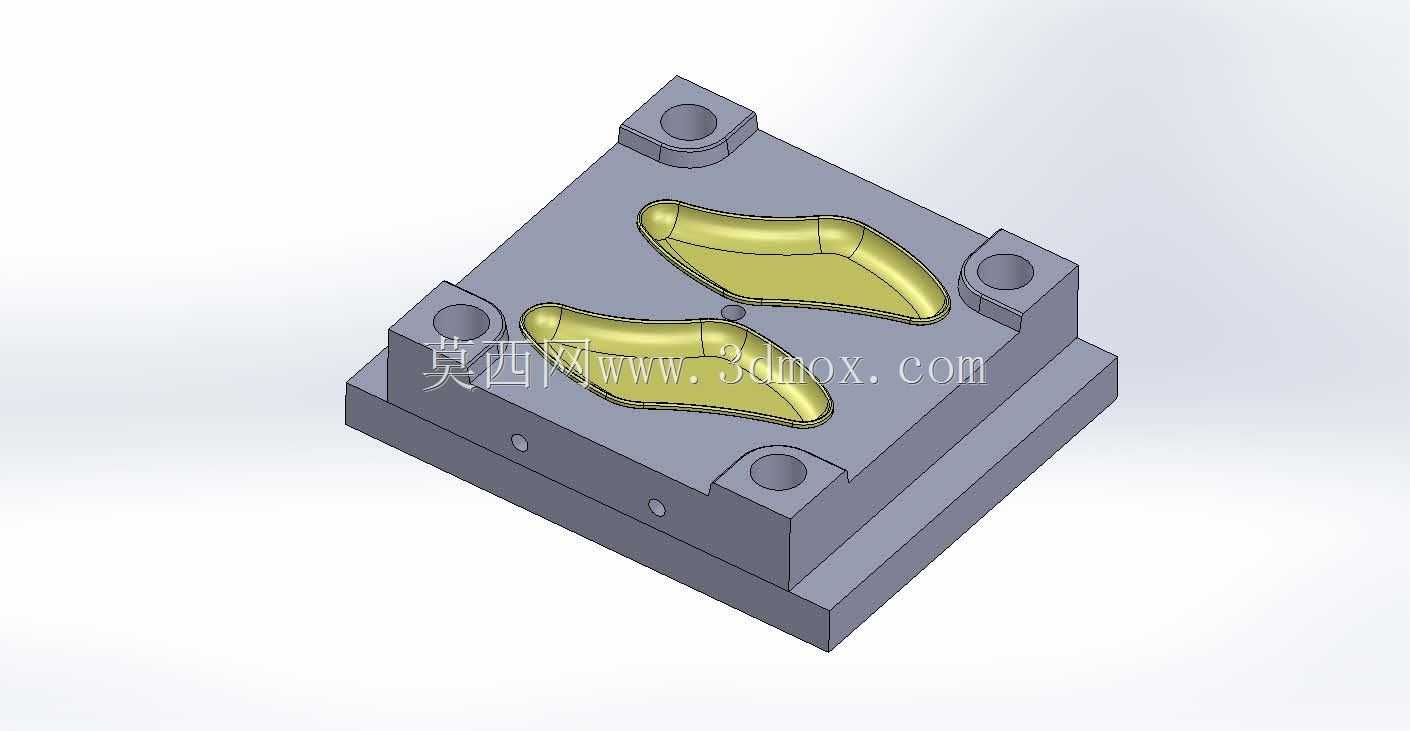

　　分型面跟随塑件开口外缘建立，不能简单拉成平面。由于外轮廓是空间曲面，分模线需要沿翻边最大投影边界逐段拟合，在曲率变化较快的位置留出合理封胶宽度，既避免合模时型面发生干涉，也保证飞边控制在后续可接受范围内。型腔侧负责成型托盘外露的光滑内表面，表面抛光方向要顺着塑件长边走向，降低脱模时对浅盘内壁的拖拽；型芯侧则承担背面轮廓和翻边下端成型，边缘圆角需要与型腔一一对应，防止壁厚在弯曲段忽厚忽薄。

　　顶出布置不能只按均匀网格处理。盘底面积较大但深度浅，若顶杆集中在中央，顶出时塑件可能因刚性不足产生局部变形；若顶杆过于靠近外缘，又会在翻边背面留下明显顶出痕。实际结构中把顶出点分散在翻边背面的加强区域和盘底过渡带，顶杆端面随背面形状做成相配合的微小斜面，保证开模后作用力垂直于主要脱模方向。对于曲率较陡的端部，顶出行程要保持同步，避免浅盘在脱模瞬间一侧先离型、另一侧仍吸附在型芯上，造成扭曲。

　　冷却回路围绕异形型腔铺设。浅盘类模具的热容量集中在大面型壁，翻边处材料堆积略多，热节虽小但对成型周期影响明显。冷却水道不能与型腔距离过远，否则盘面降温慢；也不能为了追求冷却效率过度贴近型面，导致局部温差造成塑件翘曲。设计时让主回路沿盘体长轴方向循环，在弯曲幅度较大的两端增设随形隔水段，使型腔中央与边缘的降温节奏尽量一致。

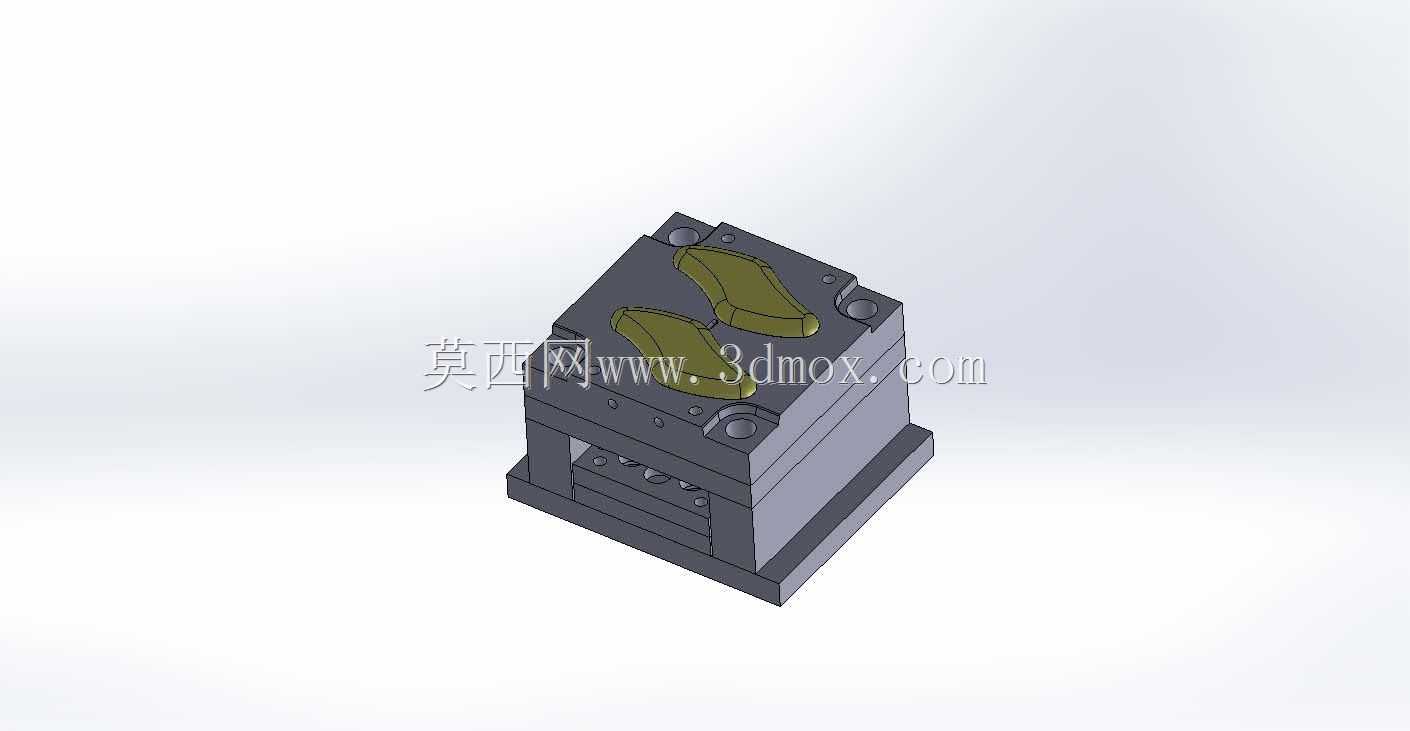

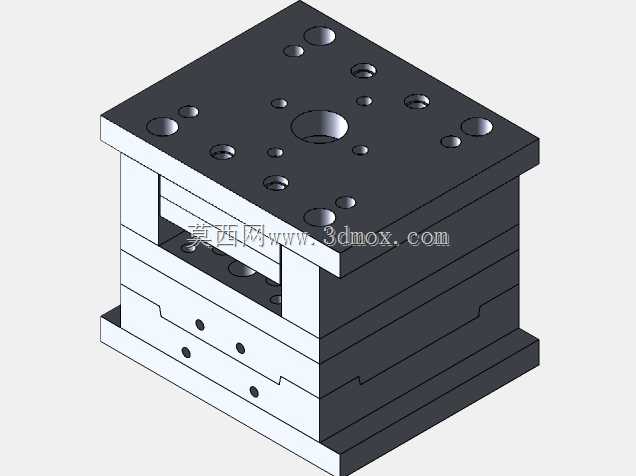

　　模具外形尺寸受塑件投影边界直接约束。长宽方向需在异形轮廓外保留封胶、导柱和锁紧空间，高度方向则由浅腔深度、模板厚度、顶出行程及冷却通道安装层共同决定。安装边界要适配常见注塑机拉杆间距，浇口套中心与设备喷嘴中心对齐，顶出孔位置对应机台顶杆布置。导柱导套分布在模具四角，合模时先于型面接触，保护脆弱的曲面分型边；锁模力通过模架外圈均匀传递，避免薄壳型腔在高压填充时出现局部涨模。

　　从维护角度看，浅腔模具对表面清洁和排气一致性较敏感。异形末端熔体汇合处需要开设细小排气槽，槽深控制在不产生飞边的范围内，位置沿分型面外缘引出。试模过程中，重点观察盘底光泽、翻边填充完整性以及顶出后塑件平放时的翘曲量；若长边出现轻微上拱，通常需要调整两侧冷却温差和保压切换位置，而不是盲目加大顶出力。整套结构把曲面分型、均衡进料、随形冷却和分散顶出结合在一起，适合同类不规则浅托盘塑件的成型开发参考。
