小型旅居拖挂式概念露营房车结构

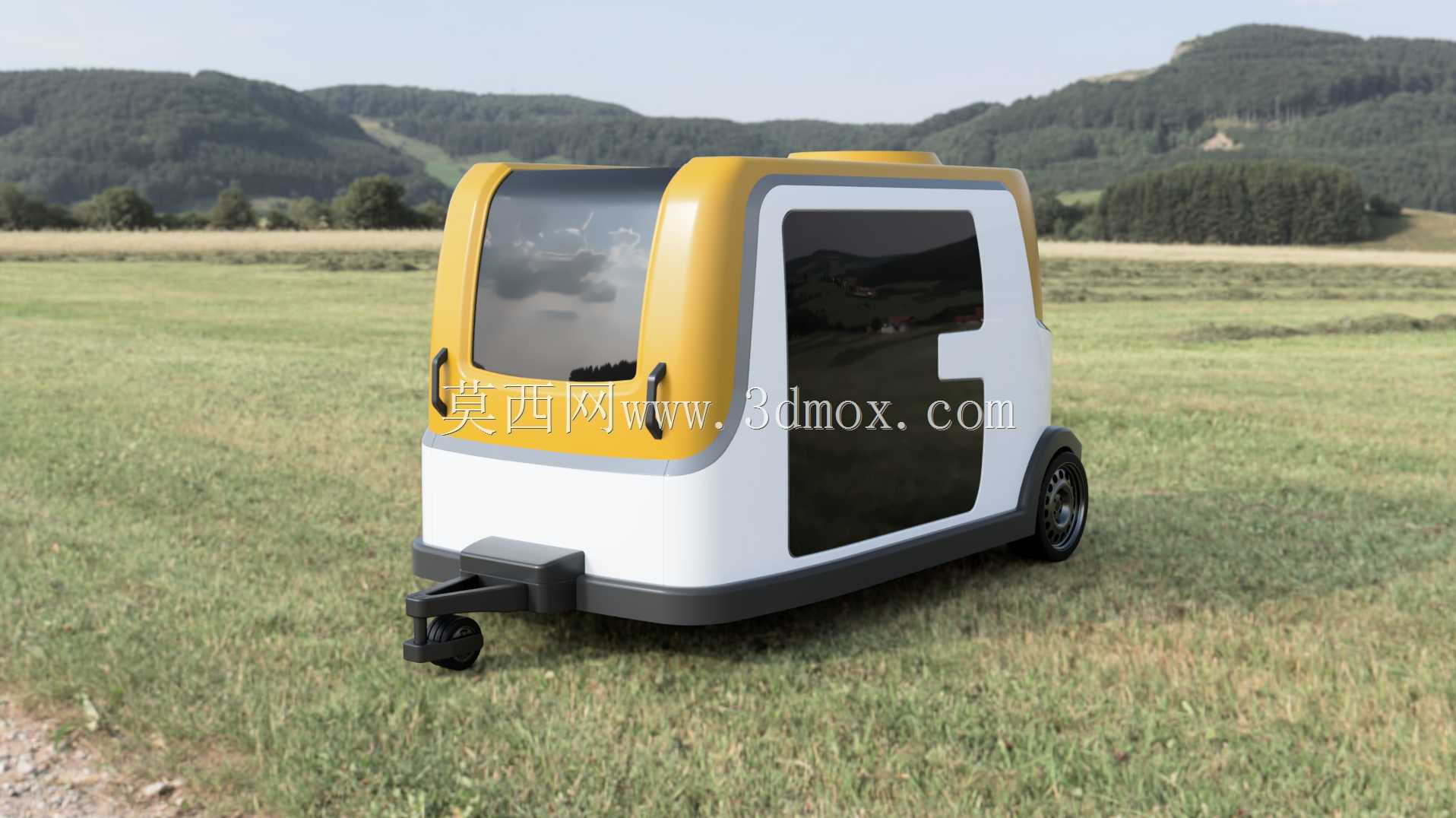

　　这款小型拖挂旅居车面向近郊露营、短途户外驻留和轻量化移动生活场景，整体采用单轴拖挂布局，前部设置牵引连接机构，后部与侧部围合出封闭舱体，可在营地、草地、景区配套点等环境中承担休息、储物和简易旅居功能。与常规大型房车相比，该方案更强调紧凑轮廓、低风阻外形和小场地通过性，适合普通乘用车牵引，也便于在狭窄道路、临时停车位和户外非硬化路面周转。

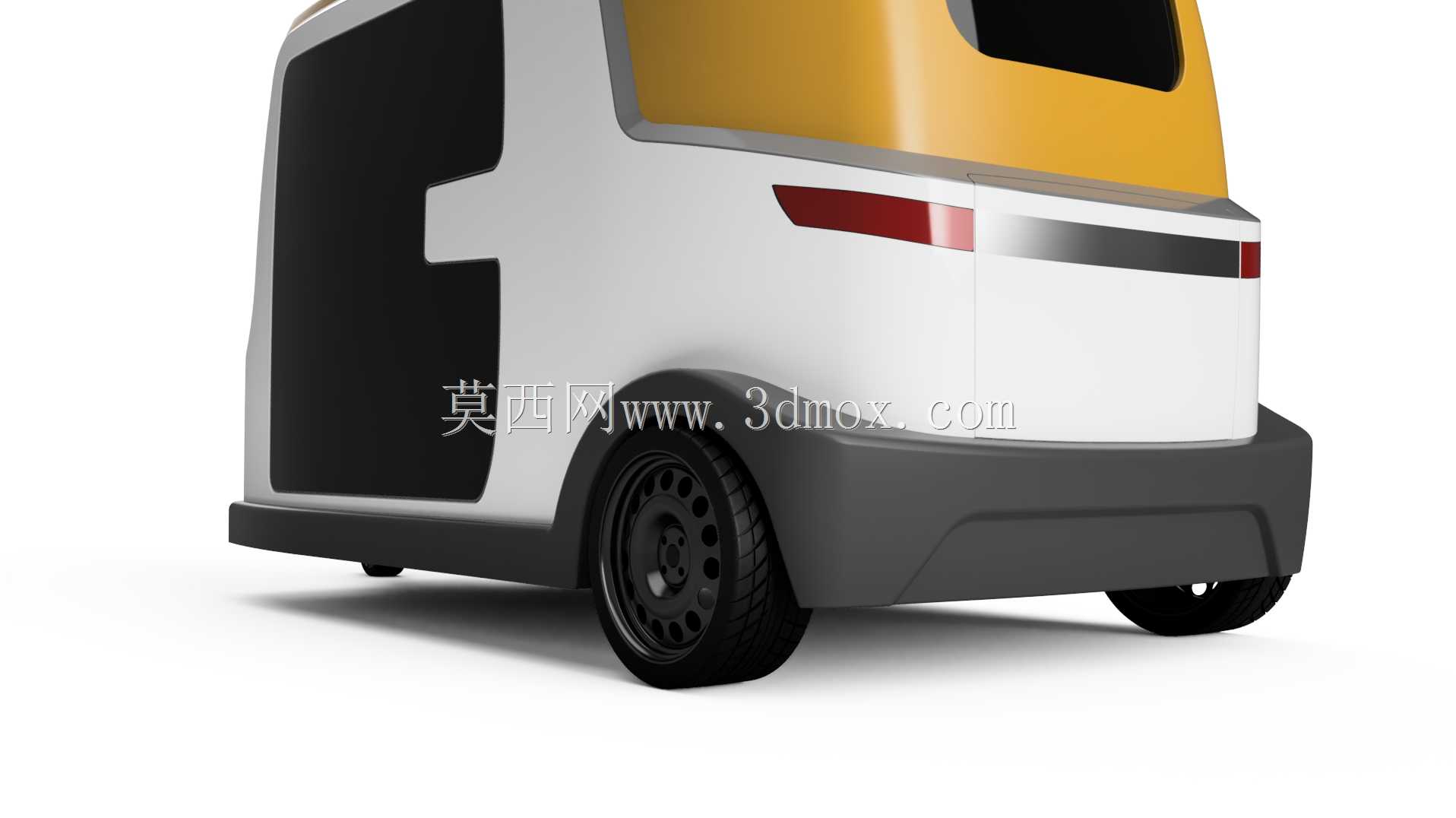

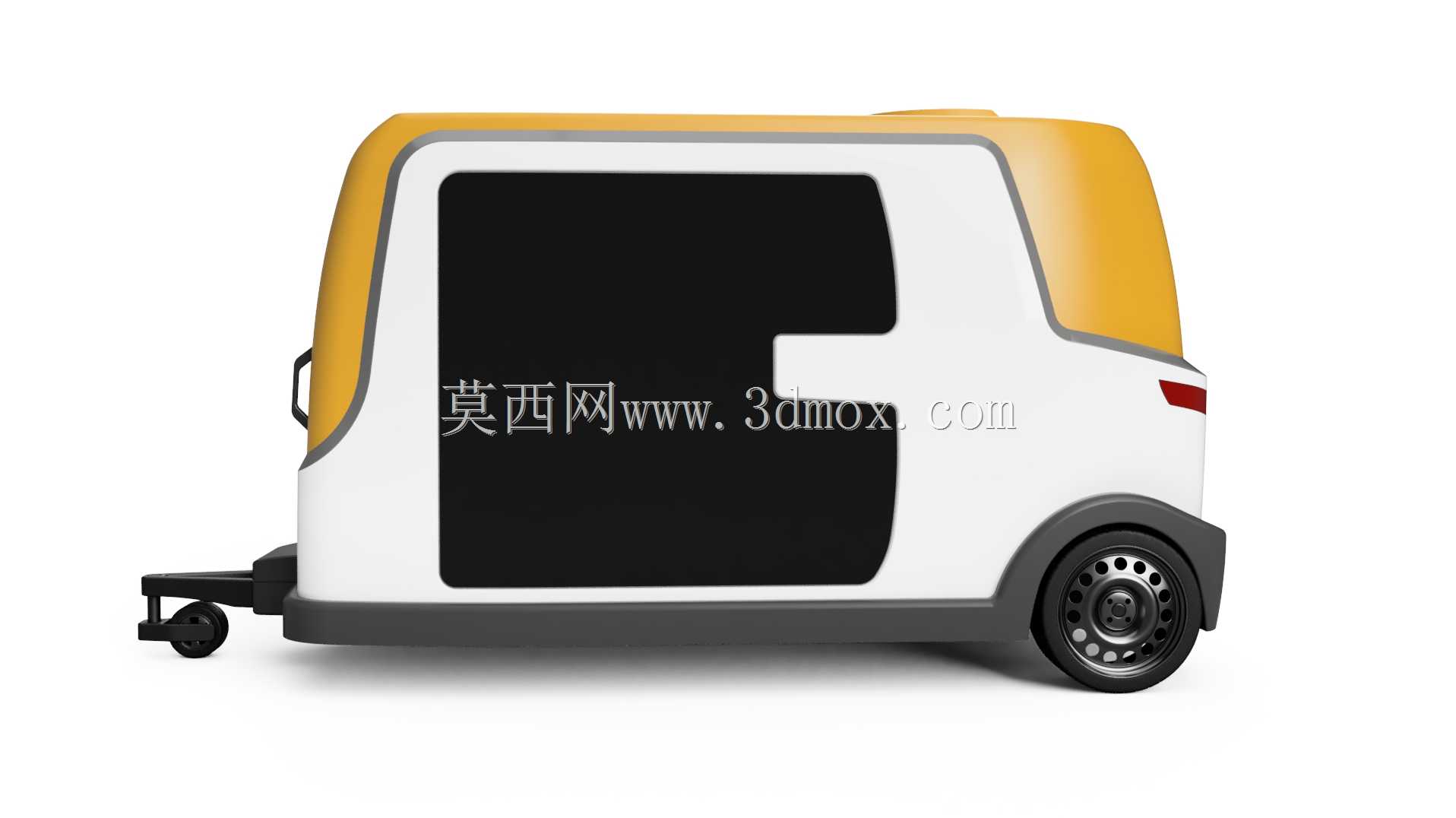

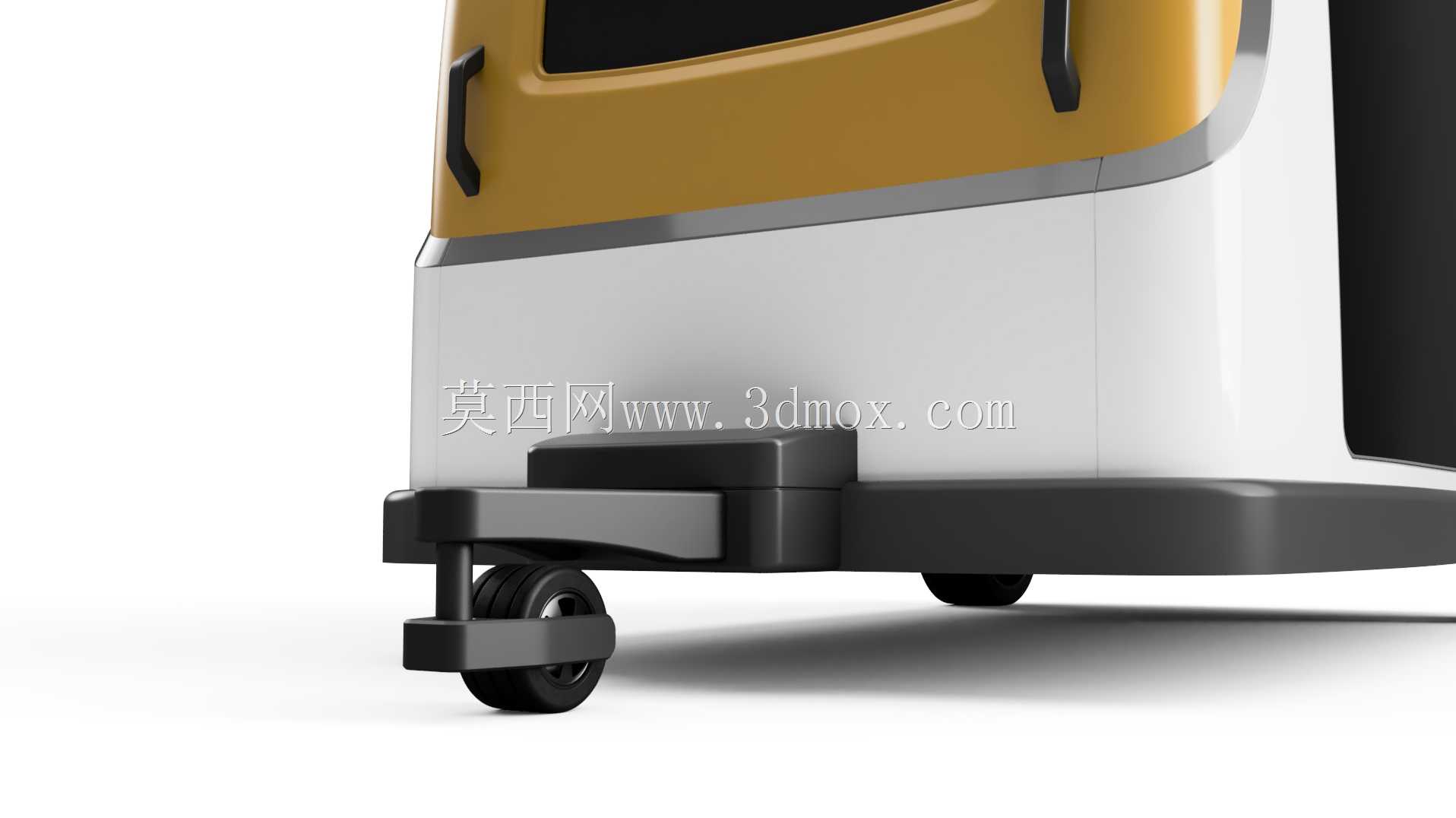

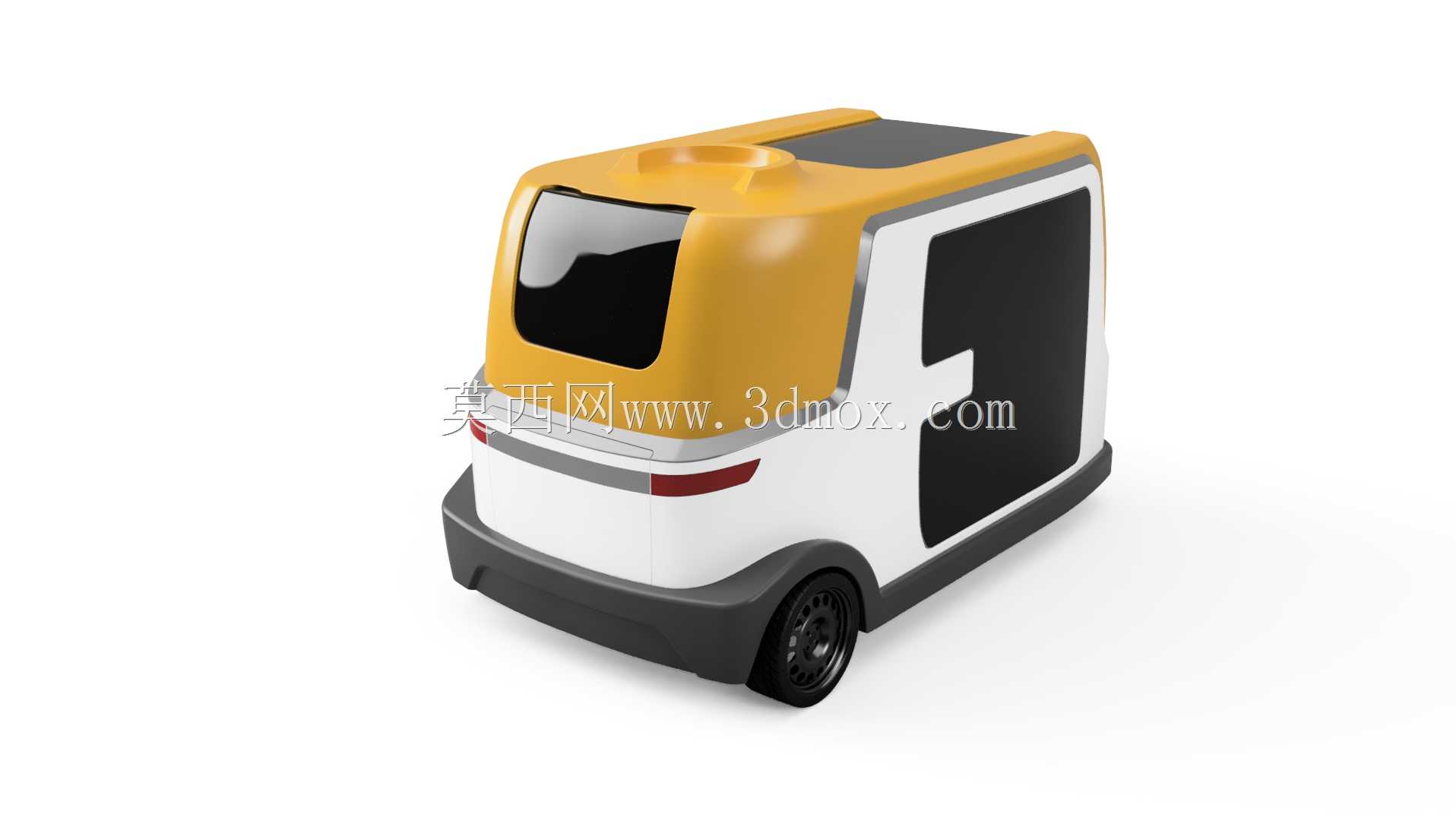

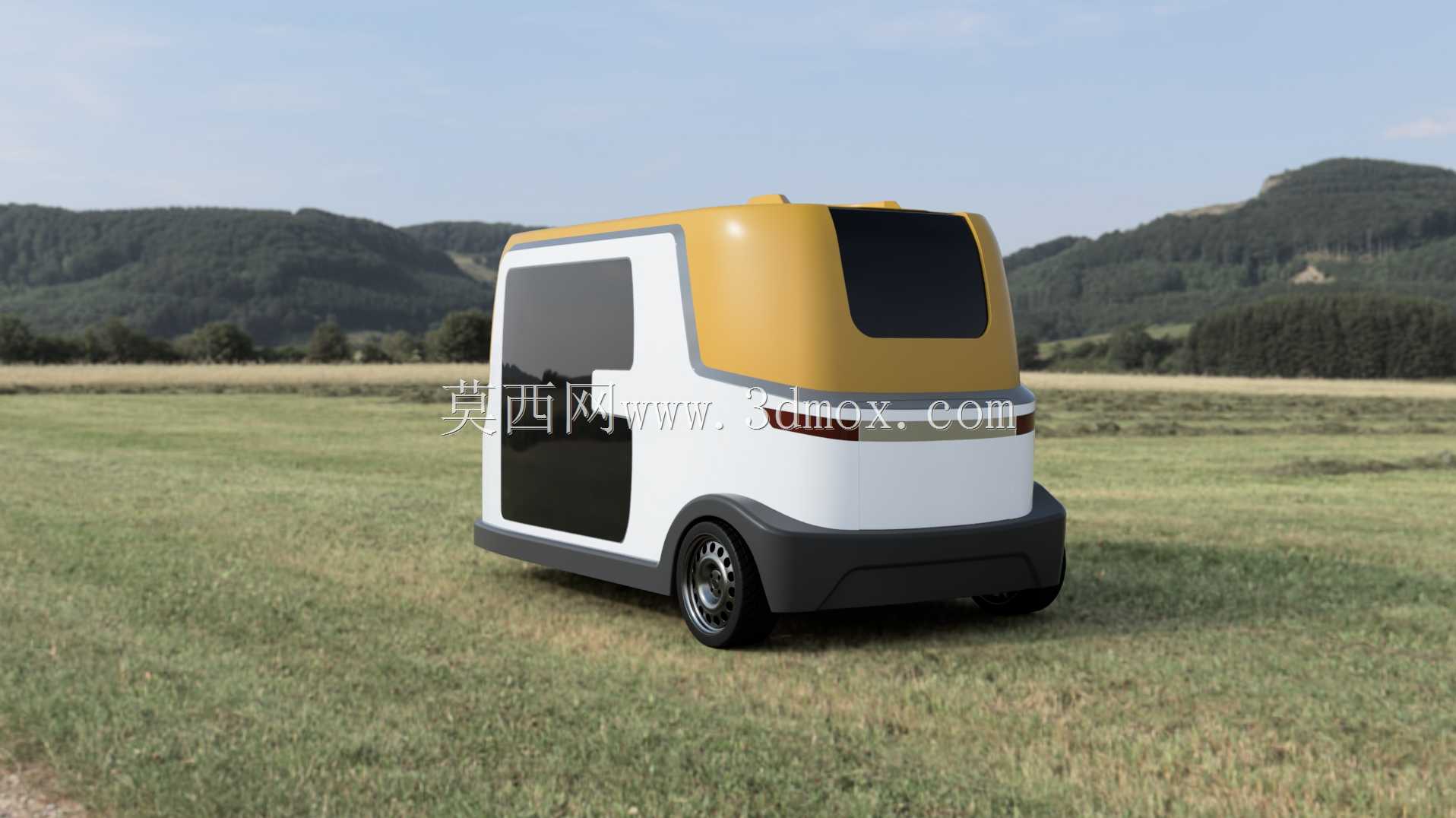

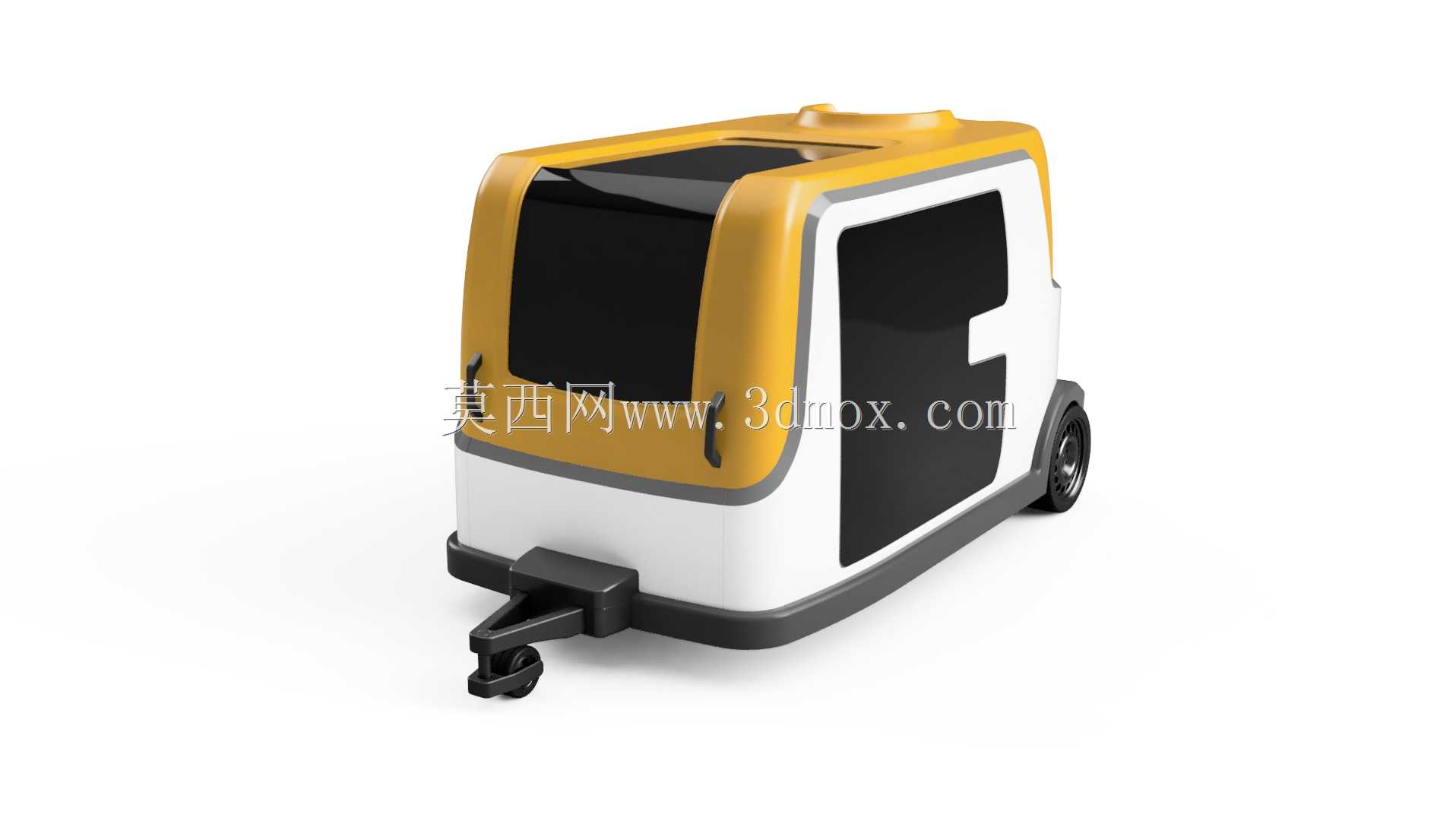

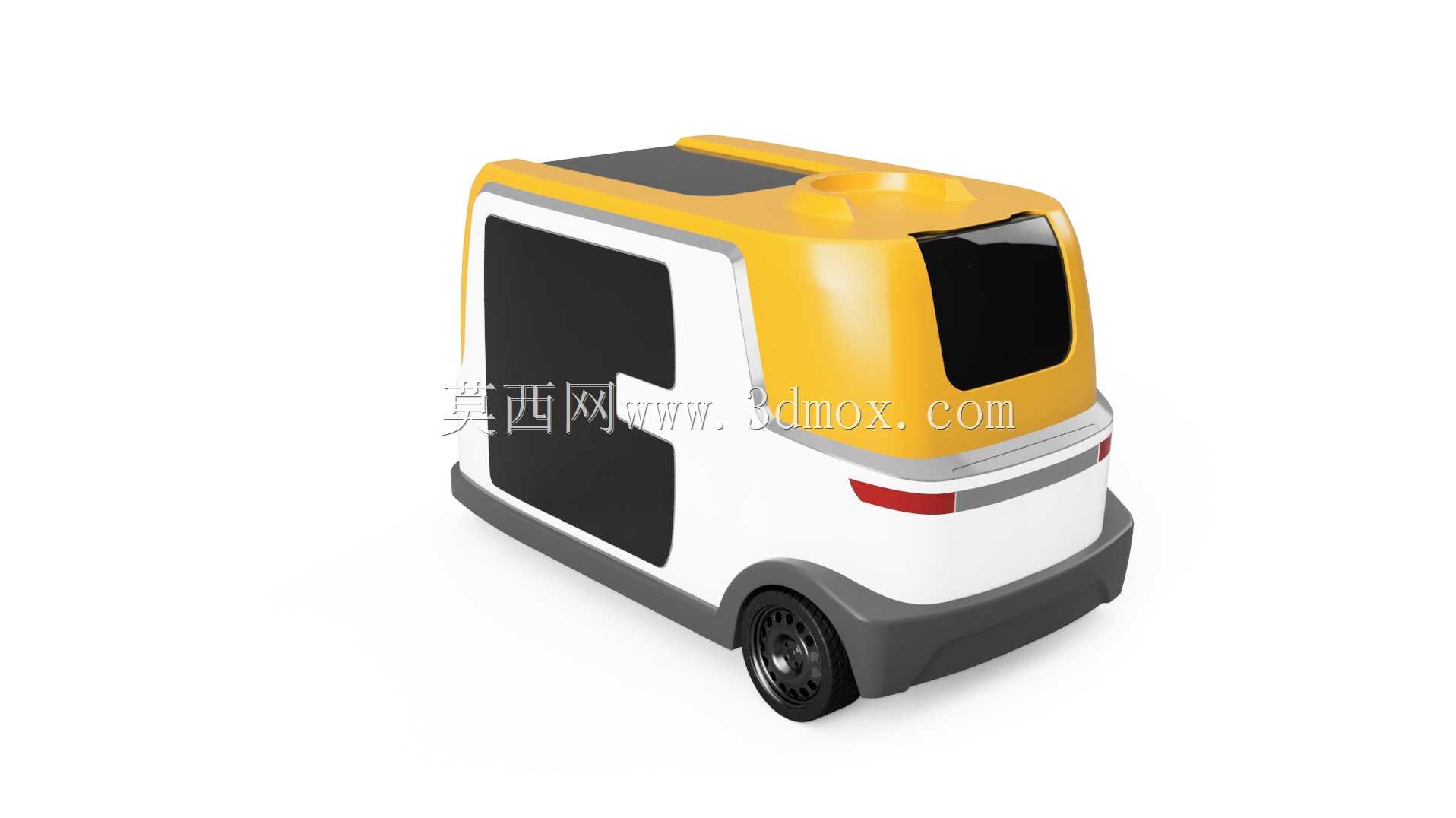

　　车体外形采用圆角包覆式设计，顶部、侧围和后围之间通过大圆弧过渡，减少生硬折角。外露面以白色主舱体和黄色上部装饰罩形成分区，侧窗与后窗使用深色玻璃区域，既保证舱内采光，也降低外部视线干扰。车身下部设置深色裙边，可遮挡底盘、轮腔和拖挂连接区域，使视觉重心更低；前下方伸出牵引架，并配置导向小轮，便于在脱离牵引车后进行短距离手动移位和驻车支撑。

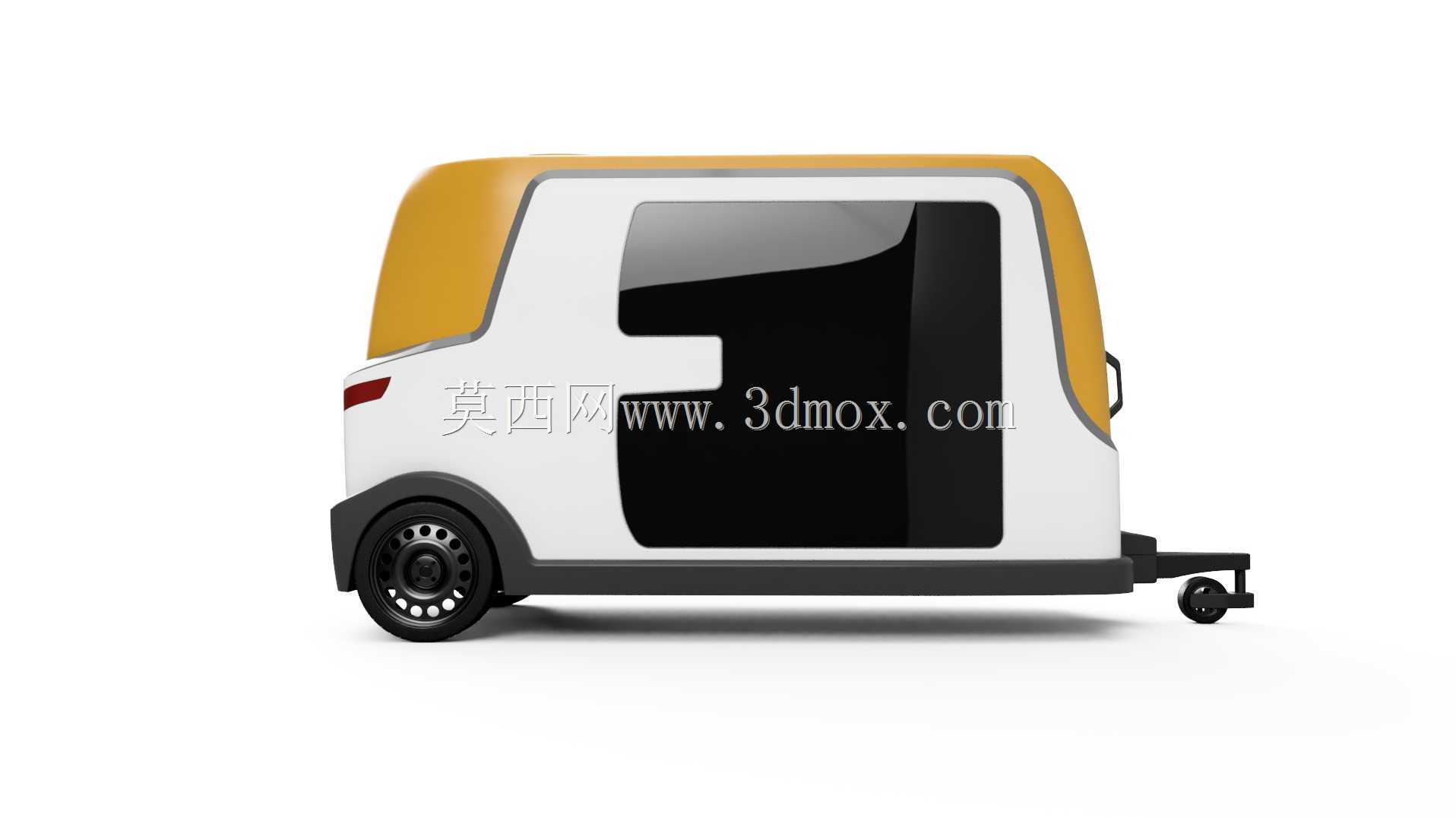

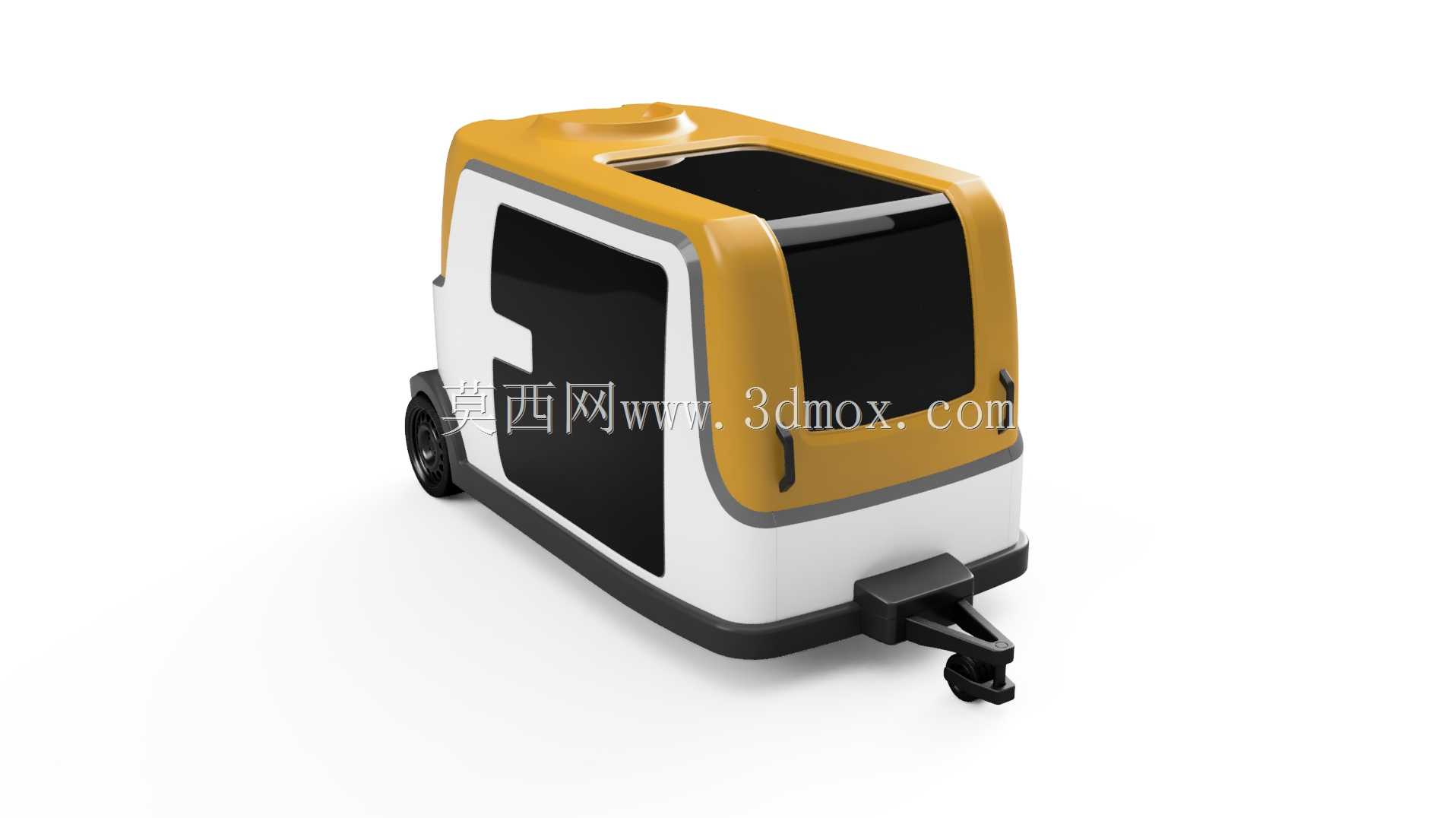

　　从结构布置看，舱体宽度控制在轻型拖挂常用边界内，长度以满足单人或双人基础休息空间为目标，高度则兼顾站立或半站立使用需求与道路限界。单后轮布置在车身侧后方，轮距和车宽匹配，轮胎外侧未明显超出舱体包络，可减少林间小道、营地窄路会车时的刮擦风险。牵引架位于前轴中心线延伸方向，连接点高度需要与乘用车后拖挂球头匹配；建模时应重点校核牵引架离地间隙、接近角、转向时牵引车与拖挂车之间的夹角包络，避免急转弯发生干涉。

　　车身蒙皮可理解为复合材料板或轻量化夹芯板结构，外层负责耐候和造型，内层承担内饰安装，中间保温层用于降低户外昼夜温差对舱内的影响。窗框区域采用深色内嵌式边界，玻璃与外轮廓之间保留足够密封面，便于后续布置橡胶密封条、压条和内饰护板。顶部圆角区域并非单纯装饰，它能够提高板材连续成型的可行性，也能减少雨水在边角处长期积存；下部裙边则可作为防石击区域，承受行驶中轮胎带起的泥水和小颗粒冲击。

　　舱内空间虽未在外观中完全展开，但从侧窗比例和车身长度可推导出基础布局思路：靠窗区域适合设置长条坐卧平台，平台下方整合储物舱；前部牵引架上方不宜布置高频人员活动区，更适合放置电池、简易电控、工具或配重物件；后部可结合尾门或侧板形成储物取放口。若按露营用途深化，需要在地板下方预留排水管、线束通道和暖风或通风管路空间，在侧围夹层中预留灯具、开关、充电接口和小型设备的安装骨架。

　　底盘部分应以焊接矩形管或型钢框架作为主承力件，车厢地板通过横梁与底盘连接，轮轴安装区、牵引座区和支撑腿区需要局部加强。单轴拖挂对载荷分布较敏感，建模时不能只关注车身外观，还要把满载状态下的质心位置放在轮轴前方、牵引连接点附近的合理范围内。若质心过靠后，牵引点会产生上抬趋势；若过于靠前，则会增加牵引车后轴负担。导向小轮和驻车支腿的位置应保证车辆脱钩后不会前后倾覆，同时在不平坦草地上可通过高度差调整保持车体大致水平。

　　外饰件的拆分也需要服务于制造和装配。黄色上罩可作为独立玻璃钢或吸塑件，通过粘接、螺钉或隐藏卡扣与主舱体连接；白色侧围板宜保持较大面积整板，以减少接缝漏水点；深色下裙边可采用耐冲击材料，并预留拆卸空间，方便检修轮胎、制动线束和底盘固定件。车窗边框不宜直接贴合外蒙皮最薄处，背后应设置窗框加强板或预埋木梁、金属衬板，否则长期振动容易出现密封胶开裂。

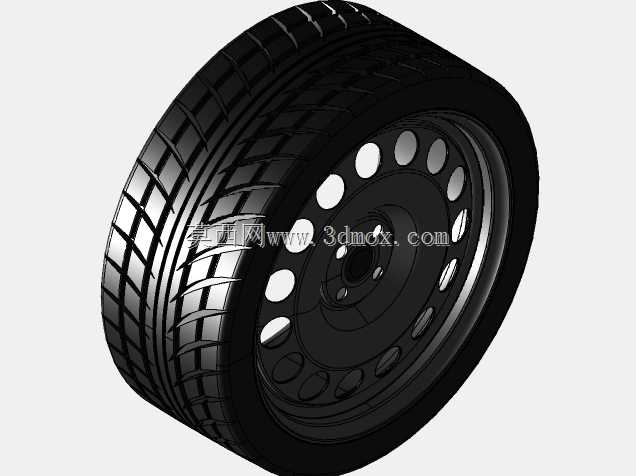

　　在三维建模过程中，可先建立轮胎、牵引球头连接高度、轮轴中心线和车体最大包络，再围绕这些硬点生成外罩曲面。侧窗、后窗、门缝和裙边分块线应在曲面光顺后统一投影，避免多个零件各自建模造成边界错位。牵引架与前下舱体交接处需要留出圆角和焊接空间，不能为了外观饱满而把结构件压缩到无法安装。轮罩内侧还要保留轮胎跳动间隙和防滑链、制动组件的维护空间。

　　实际使用中，这类车辆并不追求高速重载，而是强调低速牵引、稳定驻车和快速展开。营地内移动时，前部导向轮承担转向和支撑；公路行驶时，导向轮应收起并锁定，牵引架通过安全链、制动连接和灯光线束与牵引车联动。车身侧面大面积封闭面板还可作为品牌涂装或露营装备扩展界面，后续可加装遮阳篷导轨、外置折叠桌板、侧边储物箱和水电接口，但所有外挂点都应连接到内部骨架，而不是直接固定在薄外板上。

　　整体来看，该概念大篷车的核心不是复杂机械传动，而是在有限外廓内平衡造型、居住、牵引、密封和维护。结构深化时应围绕底盘承载、舱体保温、门窗密封、载荷分配和外挂接口五条主线推进，使外观曲面能够落地为可制造的板材、骨架和装配件，而不是停留在单一展示曲面。
