钢制冲孔轮毂与橡胶轮胎总成

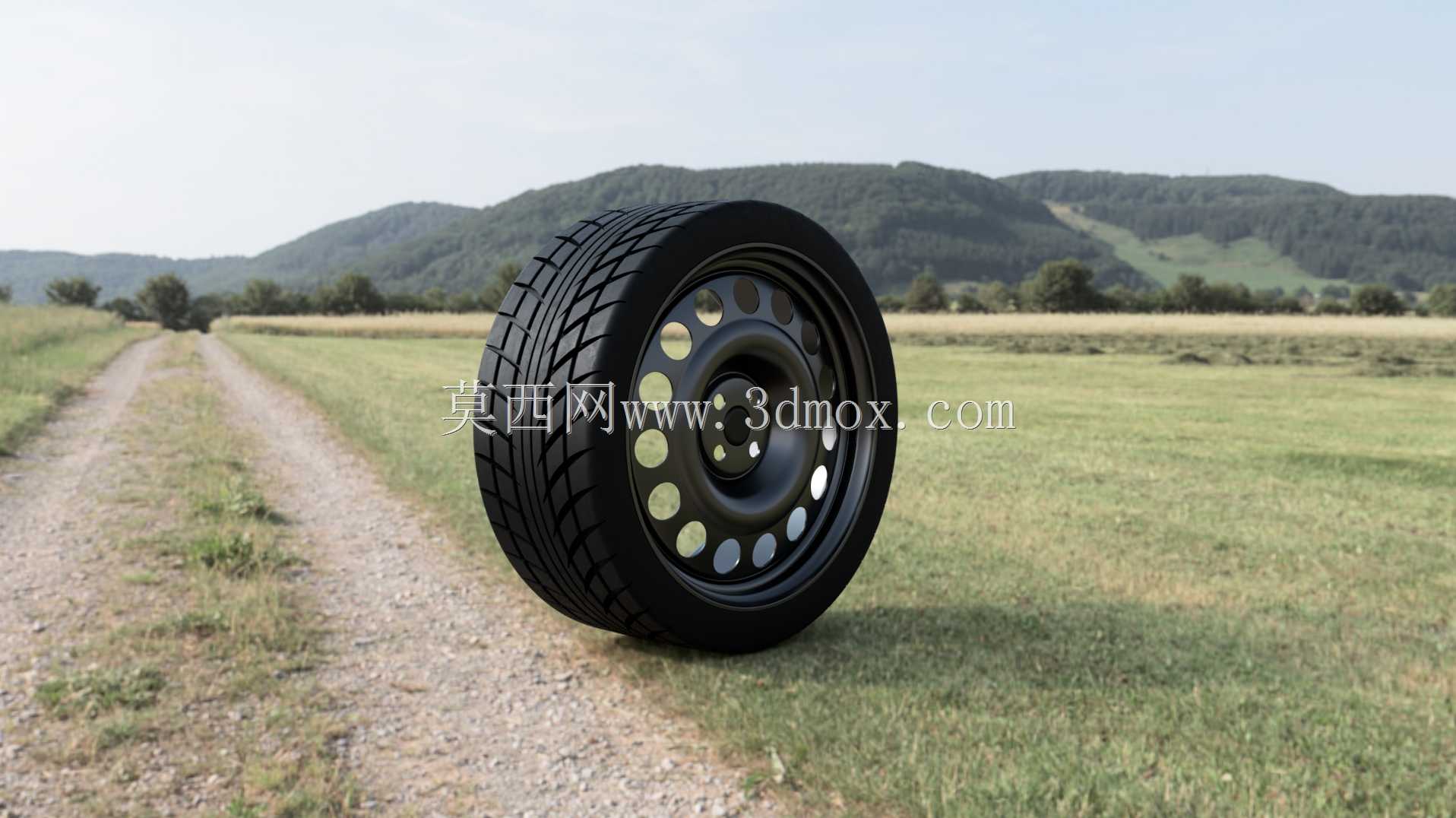

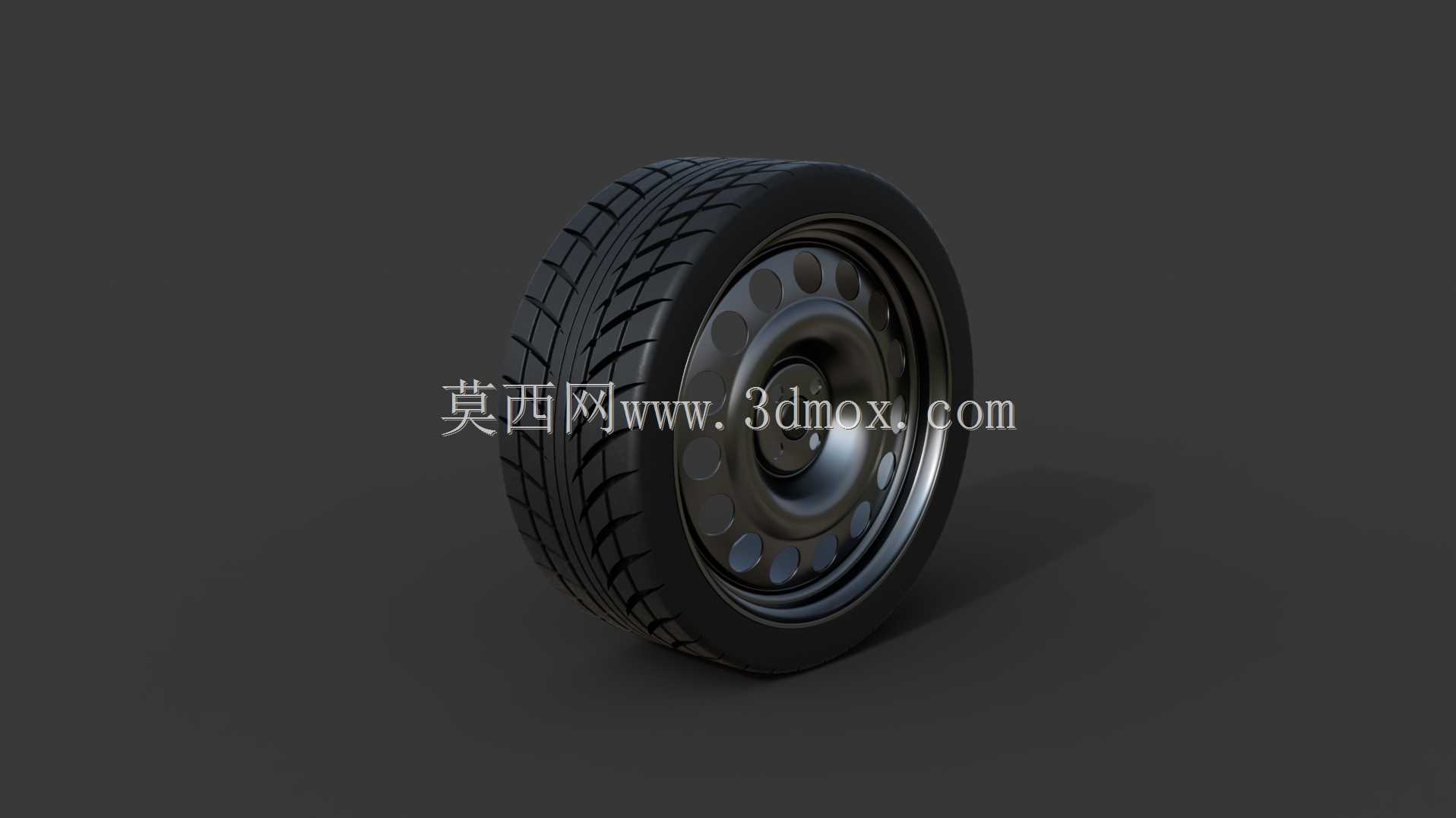

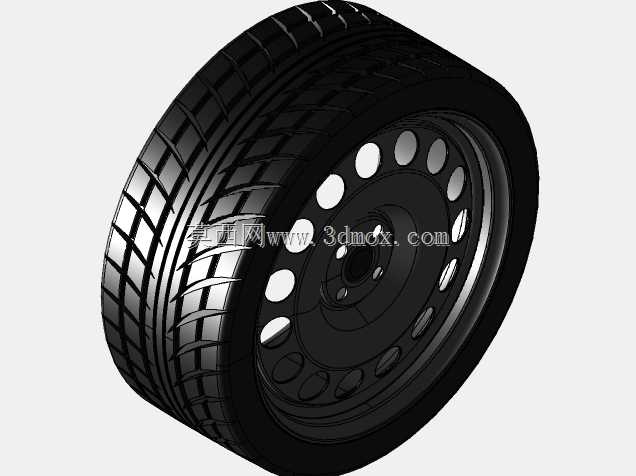

　　这套轮辋轮胎总成的建模工作，最初是从整车总布置阶段的轮包边界校核切入的。在乘用车底盘开发流程里，车轮并非孤立的旋转零件，它同时关联转向节跳动空间、制动盘避让间隙、翼子板轮眉造型、轮罩护板安装位置以及悬架K&C特性，任何一处尺寸偏差都会在后续整车装配阶段引发干涉。建模时先确定轮胎的自由直径与断面宽度，再依据轮心坐标推导出满载、空载、最大上跳、最大下落以及转向极限位置下的轮胎扫掠体，这个扫掠轮廓会直接提交给车身部门作为轮罩内表面的设计输入，避免车辆在颠簸路面或急转弯时胎面与钣金发生摩擦。钢制轮辋采用多圆孔通风结构，沿周向均匀布置的大直径冲孔并非单纯的造型装饰，首要作用是为制动系统提供散热通道。车辆连续制动时，

　　制动盘与摩擦片产生的热量会在轮腔内部积聚，轮辋旋转带动气流从这些冲孔穿过，把热空气快速导出，降低制动液温升与摩擦片热衰退风险；冲孔同时削减了轮辋板料的无效质量，降低非簧载质量，对提升轮胎接地性能与悬架响应有实际意义。轮辋的安装面围绕中心孔布置螺栓孔，建模时严格控制孔位分度圆直径、中心孔与轮毂轴头的配合公差，中心孔承担径向定位，螺栓锥面或球面承担夹紧与对中，两者的同轴度必须在装配约束中体现，否则高速旋转时会出现方向盘抖动。轮辋外缘的轮缘采用标准折边结构，用来卡住轮胎胎圈，胎圈内部的钢丝圈在模型中按刚性约束处理，充气后胎圈紧贴轮缘斜面，保证密封并传递驱动力矩。轮胎部分的花纹采用连续纵向主沟加横向斜向沟槽的布局，

　　纵向沟槽负责快速排出胎面与路面之间的积水，提升湿滑路面抗滑能力，横向沟槽则在加速与制动时提供边缘抓附力，花纹块的节距采用变节距排布，避免相同节距在特定车速下激发共振噪声。胎侧曲线从胎圈位置平缓过渡到胎面，断面弧度决定了接地印痕的形状，接地压力分布过于集中会加剧胎面中部偏磨，过于平缓则会令胎肩快速磨损，建模时通过调整胎冠弧度与充气压力下的变形趋势，让接地印痕尽量接近矩形。在三维软件中处理这类柔性零件时，通常先建立胎面、胎侧、胎圈、带束层等不同区域的分层结构，渲染阶段赋予橡胶材质并区分花纹沟的明暗关系，结构校核阶段则把轮胎简化为具备等效刚度的弹性体，用于悬架运动学与多体动力学仿真。轮辋与轮胎的装配边界要重点核对气门嘴伸出位置，

　　避免气门嘴与冲孔边缘或平衡块发生干涉；动平衡块的粘贴区域也需在轮辋径向预留平整面，方便售后装配。这套总成可直接用于底盘总装干涉检查、整车外观评审、制动散热流场分析以及维修拆装模拟，工程师在调用模型时能够快速获取轮心安装面、螺栓分布、轮胎外廓等关键基准，减少重复建模工作量，也能在方案早期暴露轮腔空间不足、制动卡钳与轮辐干涉等常见问题。
