大口径机枪弹药全结构精细三维造型

　　这套大口径机枪弹药的三维造型，完整还原了12.7×99mm规格弹药的全部结构特征，建模过程中首先从弹壳底部的底缘轮廓入手，先绘制底火室的端面特征，将底缘上的标识压印、退壳卡槽的环形倒角、底火安装孔的同轴度约束全部按实弹测绘尺寸搭建，弹壳部分采用变壁厚回转体特征生成，从底部的厚壁承压段逐步向壳口过渡减薄，壳口处的收口锥面与弹头被甲的压合配合段单独做了过盈配合的结构示意，弹壳肩部的过渡锥角严格匹配膛室定位的贴合角度，保证弹药入膛后肩部抵靠定位的尺寸逻辑完全符合实际枪械的进膛约束。弹头部分拆分了被甲、铅套、钢芯三个独立实体，尖头部的弧形母线按照气动低阻轮廓拟合，弹头尾部的船尾锥角做了减阻造型，

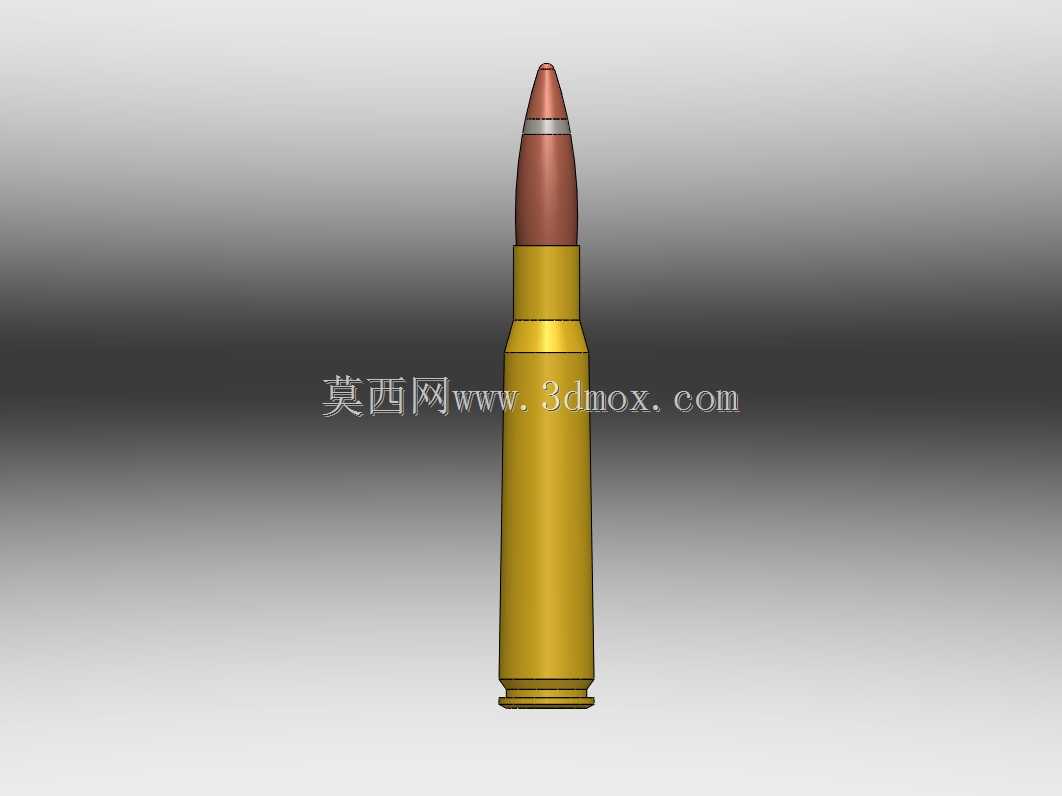

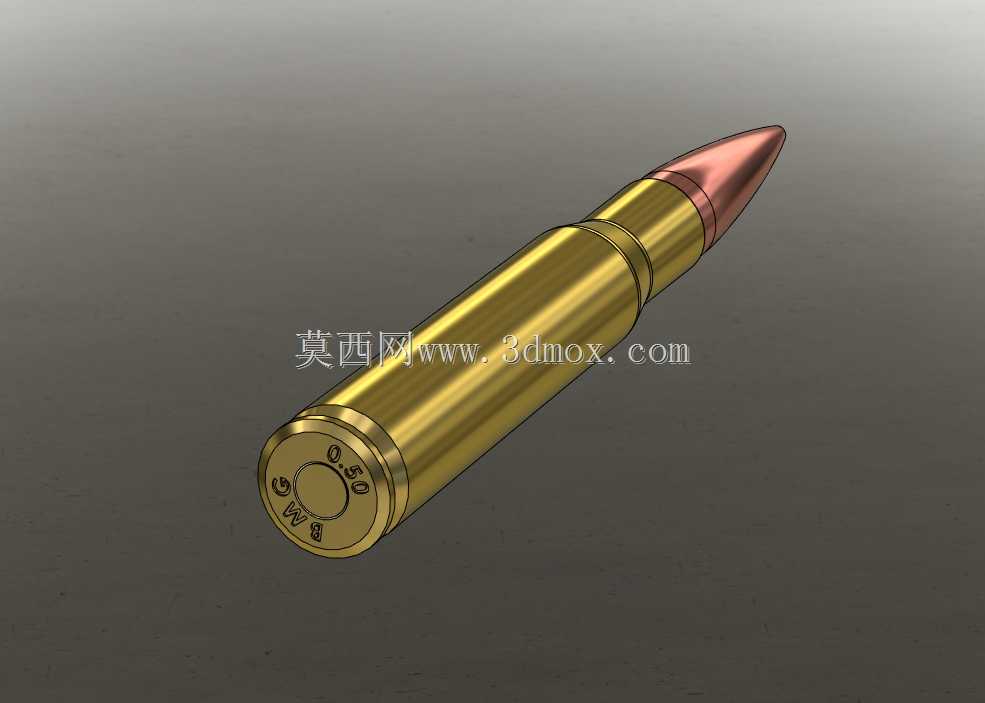

　　铜色被甲与黄铜弹壳的材质分区在模型中做了明确的面属性拆分，方便后续渲染时区分两种铜合金的表面质感。从实际应用场景来看，这类弹药主要配用于重机枪、反器材狙击步枪以及车载、机载的固定压制武器，在三维结构设计的相关工作中，这类弹药模型常被用于枪械供弹机构的运动仿真、弹链供弹路径的干涉检查、武器站的弹药舱容布局校核，也可用于靶场设备的弹药输送通道尺寸校验、装甲防护测试的标靶配装参考。建模时特意保留了弹壳表面的拔模斜度，弹壳外壁从底缘到壳口存在微小的锥度，这个特征是实弹生产时为了方便抽壳、退壳顺畅设计的，在供弹仿真中如果忽略这个锥度，很容易出现弹壳与弹膛、输弹导轨的摩擦干涉计算偏差。弹底的底火结构单独做了独立特征，底火室的铆接压边、

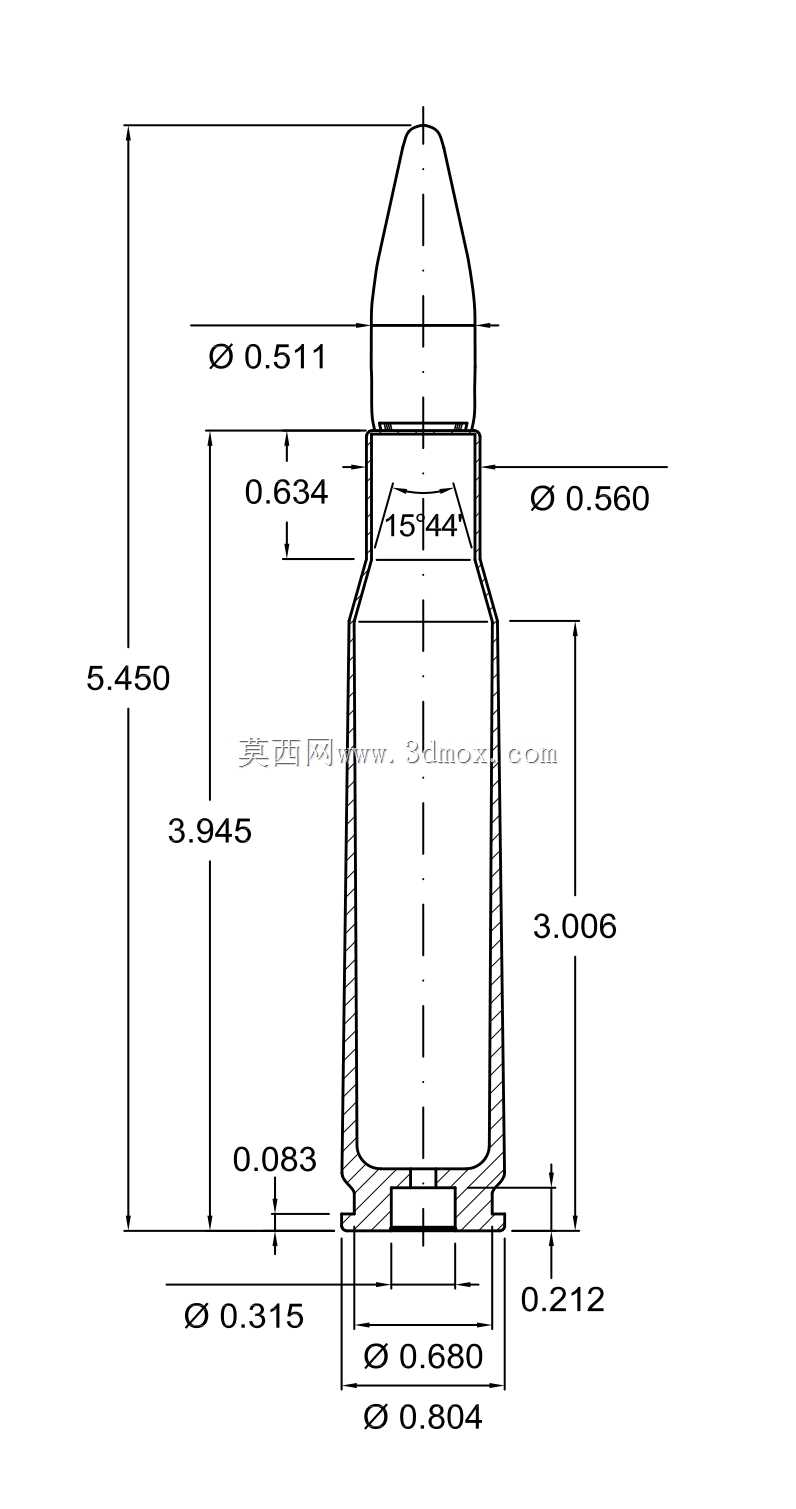

　　底火与击针接触的端面平面度都做了还原，在进行击发机构的动作仿真时，可以直接调用这个端面作为击针撞击的接触对，不需要额外补建特征。外形尺寸上，整弹全长控制在138mm左右，弹壳长度99mm，弹头直径12.9mm左右，弹壳底部最大直径控制在20.4mm，弹底缘的突出厚度、退壳槽的宽度和深度都按照通用弹药的安装边界搭建，在做弹链设计时，每一发弹的占位宽度、弹体在弹链中的抱弹口夹持位置都可以直接参考模型的外轮廓，不会出现弹体之间排布干涉、抱弹口夹持位置错位的问题。设计思路上没有做过度的艺术化夸张，所有回转特征的同轴度都以弹体中心轴线为全局基准，弹头与弹壳的压合段做了0.1mm左右的嵌入配合，还原实弹生产时弹头压入壳口的紧配状态，

　　弹壳内部的装药腔也做了空心实体，既可以用于内弹道仿真的容积计算，也能在做剖面展示时清晰呈现弹药的内部腔体结构。不同功能变体的弹头外形差异也在基础模型上预留了修改接口，穿甲弹、燃烧弹、曳光弹的弹头长度、内部填充腔的尺寸都可以通过调整弹头段的特征参数快速衍生，不需要重新搭建整个弹体。在装备维修训练的三维演示场景中，这套模型可以直接用于弹药识别、供弹故障排查的教学演示，弹底的标识特征、弹壳的外形轮廓都能帮助参训人员快速区分弹药规格，避免在弹药装填、补给转运中出现型号错配。在车载武器站的布局设计中，弹药箱的内部隔舱尺寸、输弹导引的弯道曲率都需要参照弹药的最大外轮廓和重心位置做校核，这套模型的重心位置可以通过赋予不同部件对应材质的密度直接计算得出，弹壳黄铜、弹头钢芯、铅套的密度分别赋值后，整弹的质心位置与实弹偏差极小，能为供弹机构的动力学仿真提供准确的质量属性输入。建模过程中所有倒角、圆角都没有省略，弹尖的圆滑过渡、弹底缘的冲压圆角、退壳槽的应力释放圆角全部保留，避免后续做有限元分析时出现应力集中的计算错误，弹壳肩部的过渡曲面做了曲率连续处理，在渲染出图或者3D打印展示件时，不会出现曲面折痕的瑕疵。
