复古镂空齿轮传动木质机械摆钟结构

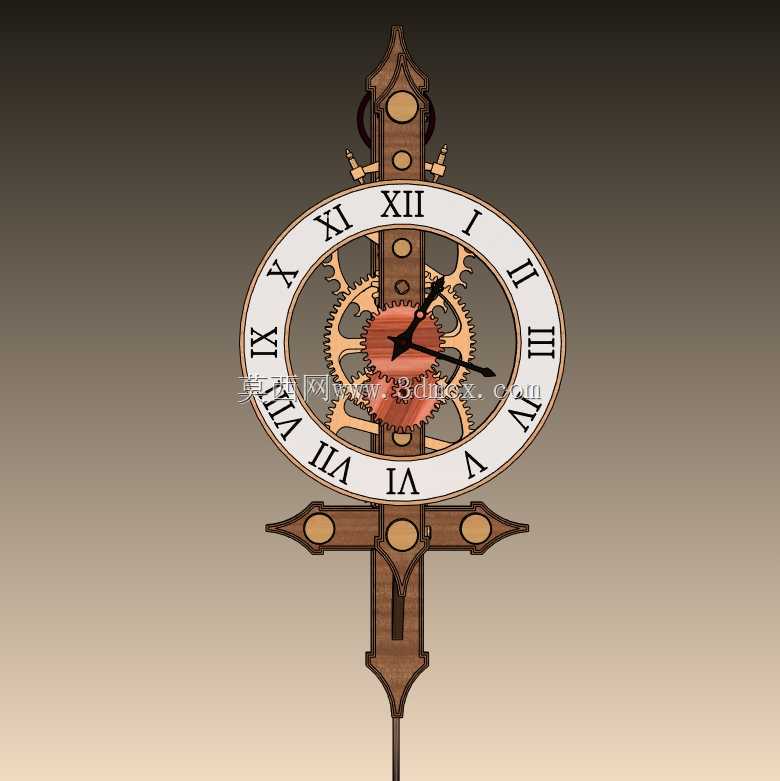

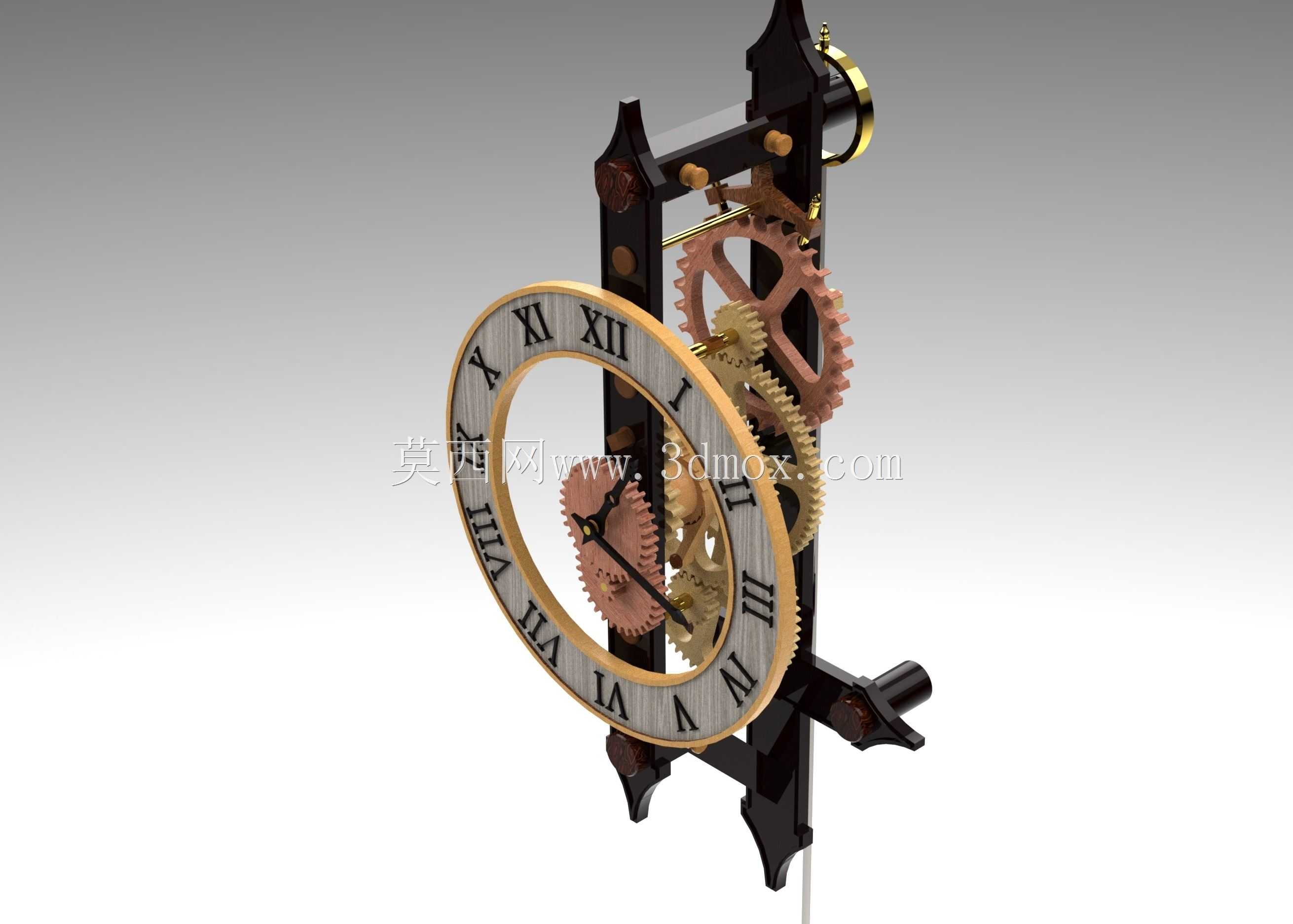

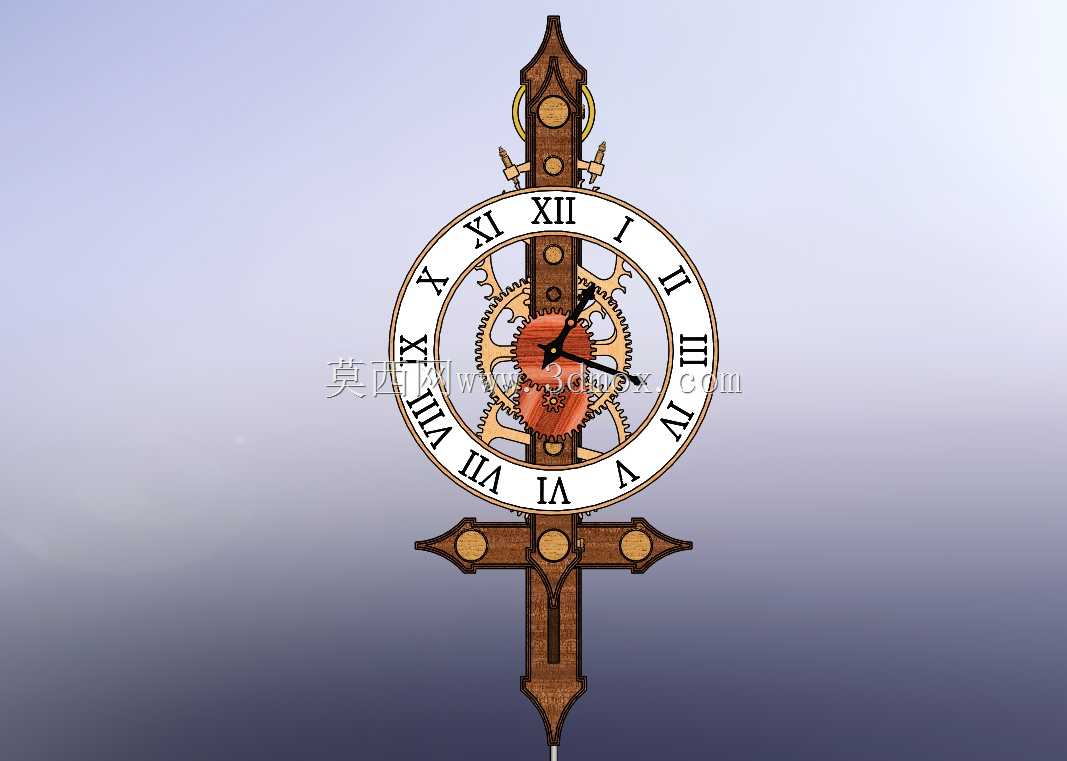

　　这套镂空机械木钟的结构拆解，最先要从安装边界倒推：整机采用立式背板承载布局，钟盘为外露大直径环形罗马刻度盘，盘心不设封闭蒙板，所有传动齿轮、指针轴、摆轮连接位全部裸露在可视区域，背板上下延伸出固定支脚，后侧预留挂装贴合面，既可以靠墙悬挂，也能搭配独立立式钟柜落地放置，整体外轮廓没有突出于背板的冗余外罩，横向最大宽度集中在钟盘外缘，纵向高度由顶部走时轮系固定座、底部摆锤悬挂避让区共同决定，装配时需要在背板后侧预留至少二十毫米的间隙，给悬挂绳、重锤垂降路径留出活动空间，避免重锤升降过程中磕碰墙面或者柜体侧板。

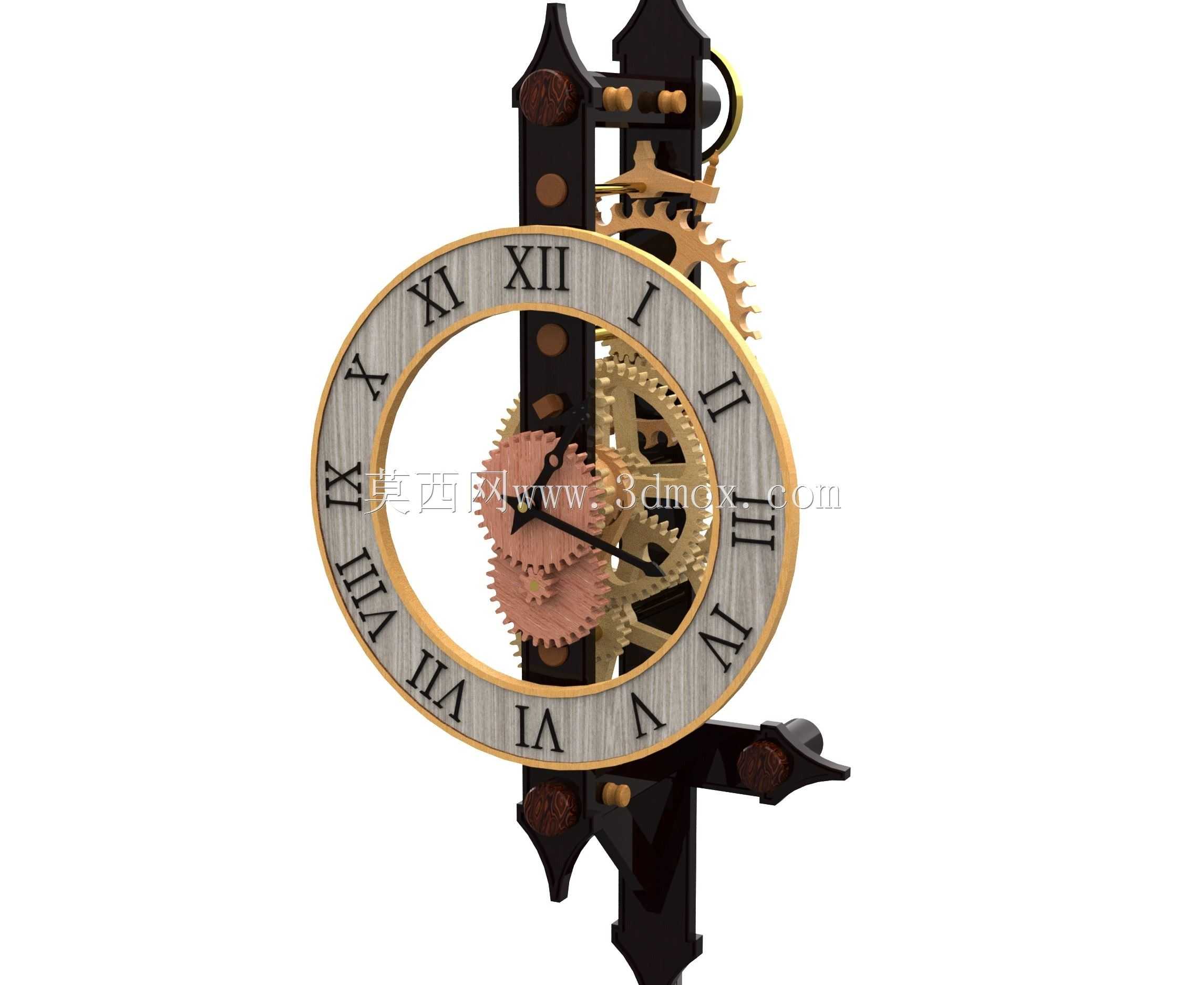

　　从实际用途来看，这类全外露齿轮钟不属于量产封闭机芯的民用计时消费品，它的核心应用场景集中在三个方向：一是机械原理教学演示，把齿轮啮合、力矩传递、擒纵调速的完整路径全部可视化，课堂上可以直接观察每一级齿盘的转动配比，不用拆开封闭金属机芯就能演示走时逻辑；二是木工激光切割实训作品，绝大多数片状齿轮、背板支架、刻度盘零件都可以用层压木板通过激光切割一次成型，不需要复杂金属切削工序，适合手工坊、科创课程做实体装配练习；三是复古软装陈设，裸露的铜色齿轮搭配黑色木质支架，罗马数字环形表盘没有多余装饰，运转时齿盘缓慢转动，本身就具备动态展示效果，放在工作室、复古主题门店都能作为机械美学陈设件。

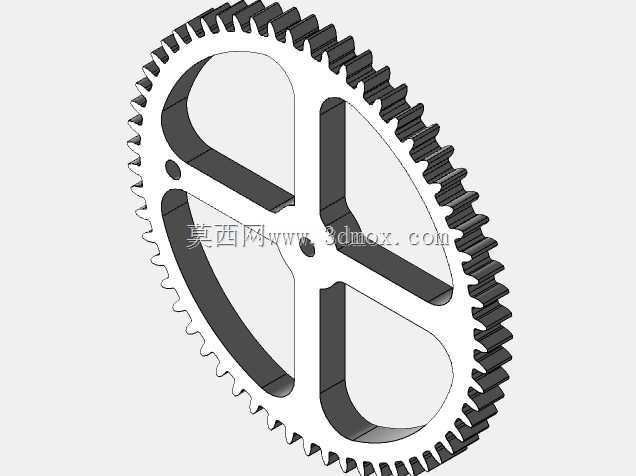

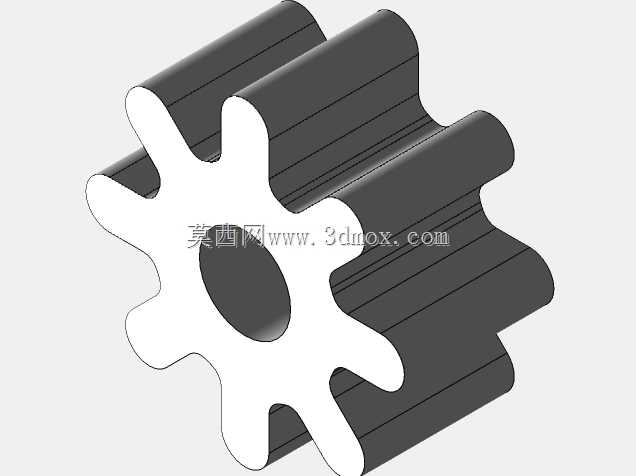

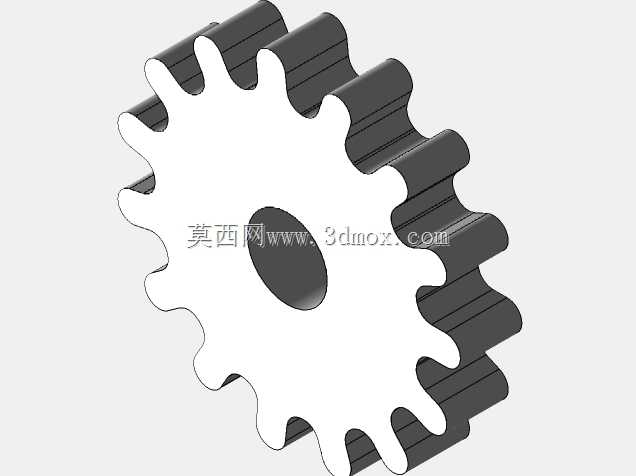

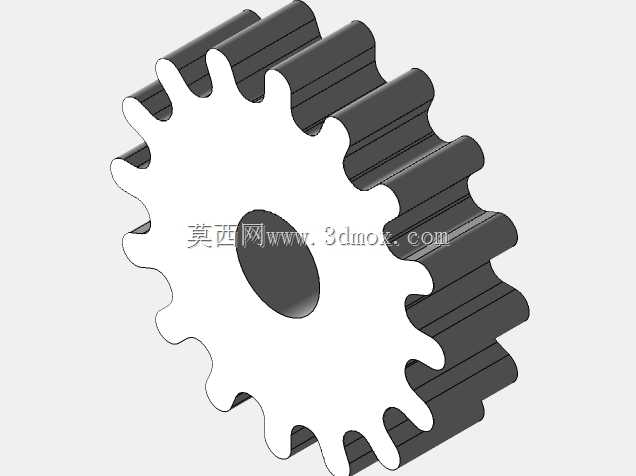

　　功能特性上，这套结构完全复刻传统机械摆钟的动力传递逻辑：动力源由悬挂重锤提供，通过缠绕在绳轮上的牵引绳把重锤的重力势能转化为转轴扭矩，不需要电池或者外部供电；动力从首轮输入之后，经过多级渐开线圆柱齿轮减速，把绳轮的高转速低扭矩输出，转换成分针轴、时针轴对应的低转速大扭矩输出，两个指针通过同轴套筒结构叠装，分别匹配不同的减速比，实现分针走一圈、时针走十二分之一圈的对应关系；擒纵调速机构布置在轮系末端，和摆组件配合，通过摆的固定周期往复运动限制轮系的转动速度，把齿轮的连续转动转换为等距步进，保证走时速率稳定。设计时特意没有把重锤、牵引绳索纳入主体结构建模，这部分属于通用标准件，实际装配时可以根据选定的木片厚度、齿轮转动阻尼灵活搭配重锤重量，避免模型把可选配件固化之后，不同加工公差的成品出现动力不足或者力矩过大打齿的问题。

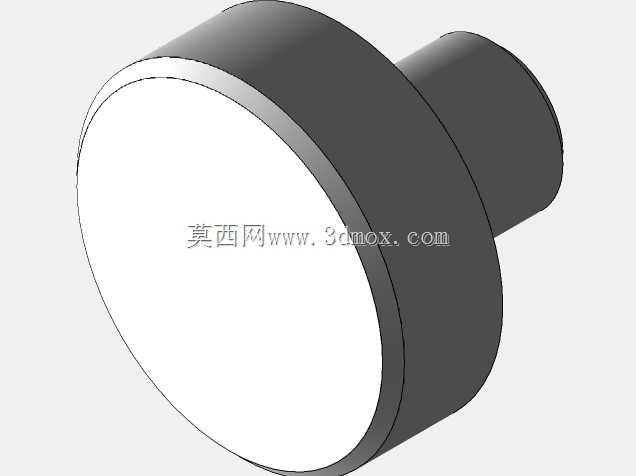

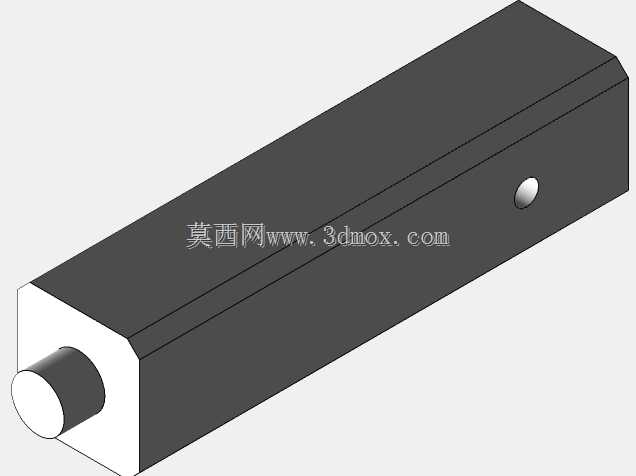

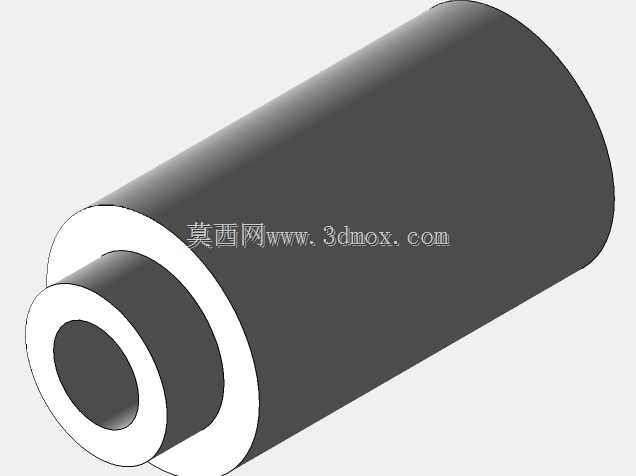

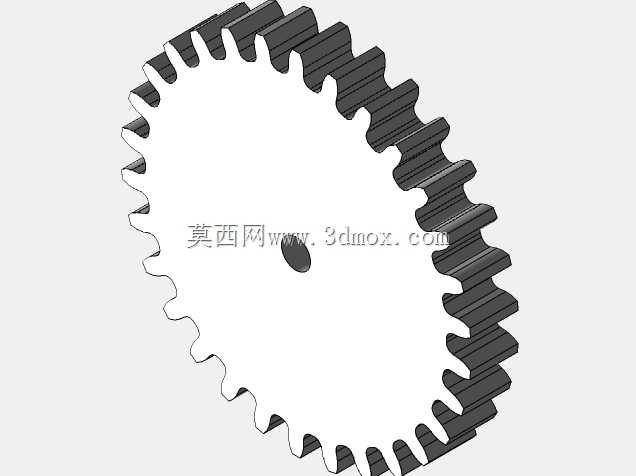

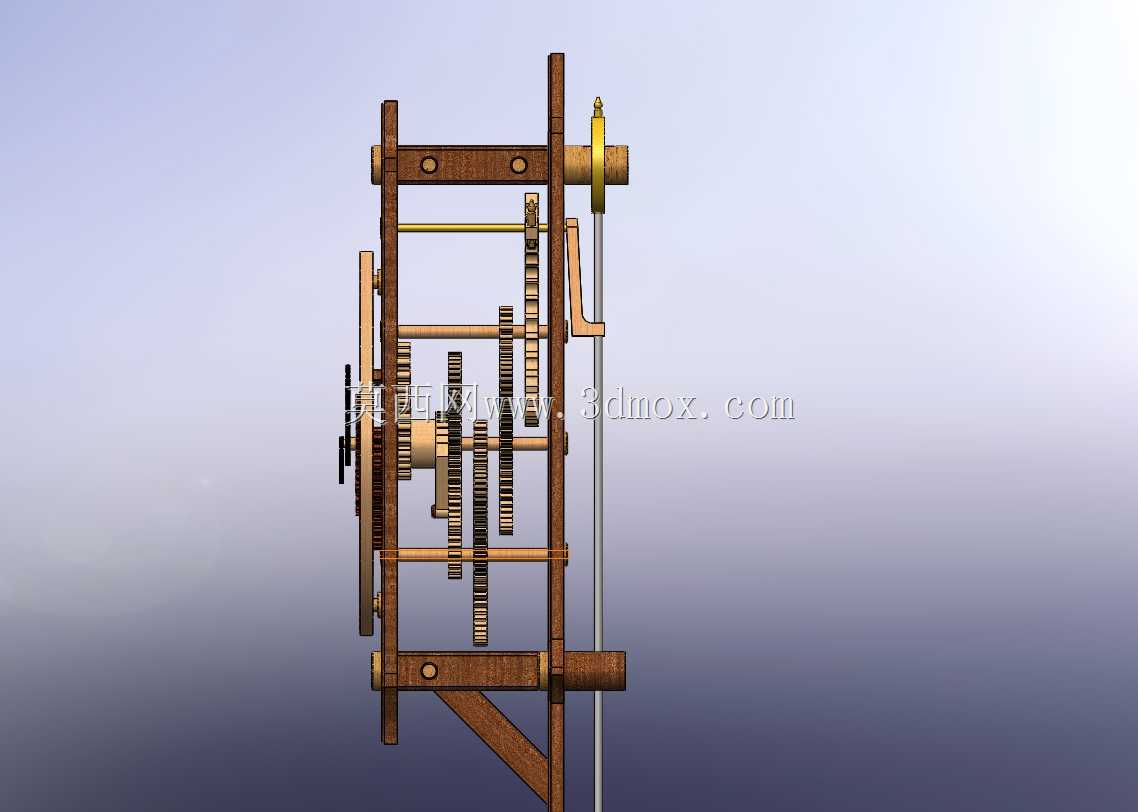

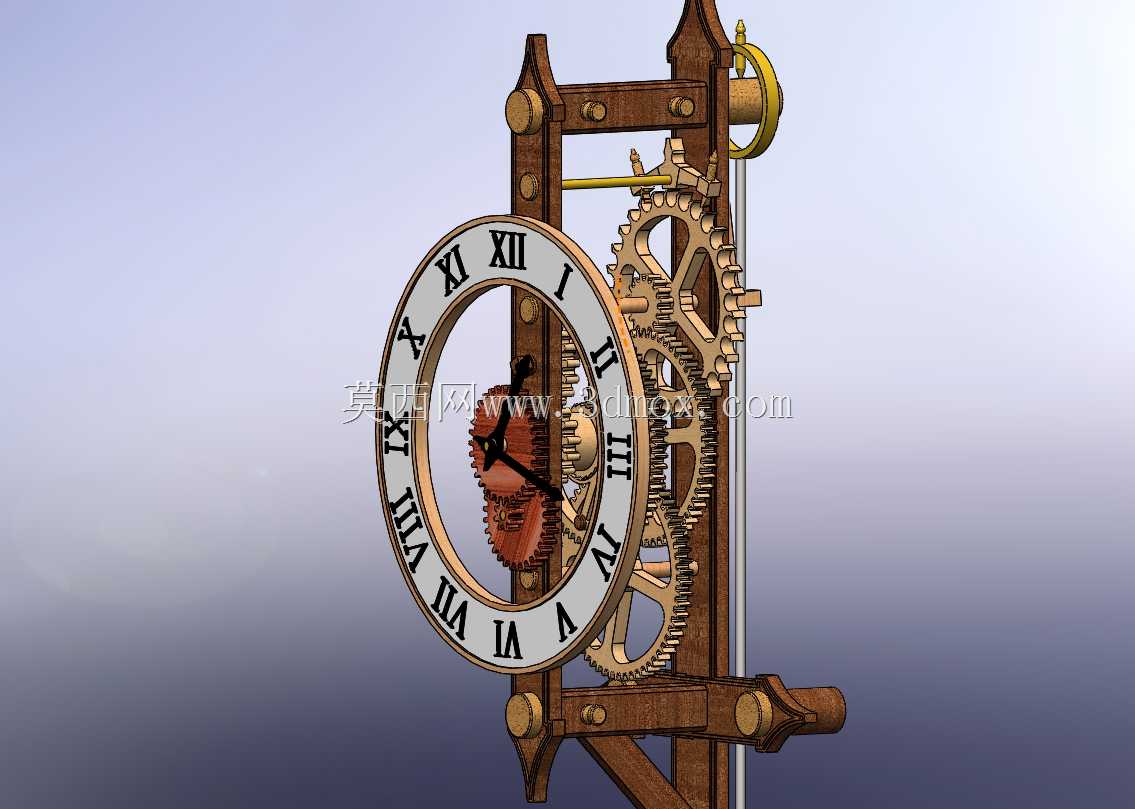

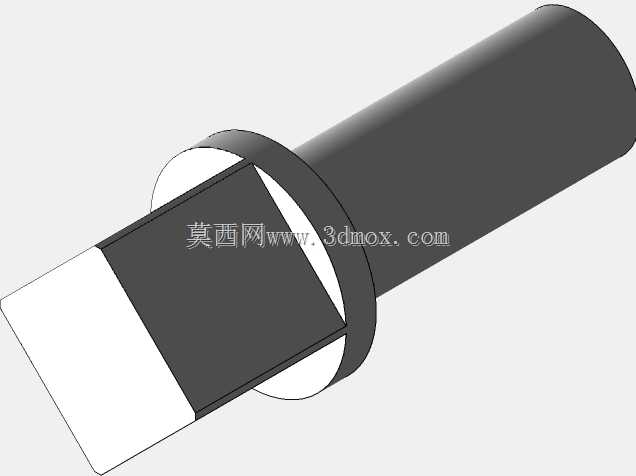

　　设计思路上，所有零件优先做平板化拆分：钟盘刻度环、每一片传动齿轮、背板支撑臂、指针都采用等厚度板材轮廓，不需要复杂的五轴加工，激光切割路径沿零件外轮廓一次走刀完成，齿轮的齿形参数统一适配木板加工特性，齿顶预留适当间隙，抵消木材切割后的碳化层厚度带来的装配卡滞；只有轴套、紧固销这类需要耐磨的小零件采用金属件，轴孔位置在木质零件上预留压装余量，压入铜套之后大幅降低转动摩擦，避免木质轴孔长期磨损出现旷量。钟盘采用环形镂空设计，去掉了传统钟面的中心封板，一方面让后方的轮系完全外露展示，另一方面大幅减轻钟盘自重，降低前侧指针轴的悬臂负载。背板的支撑臂做了折线造型，上下两端的固定点分别锁紧顶部轮系座和底部摆组件限位座，把所有转轴的支撑跨距控制在合理范围，避免长轴转动时出现挠曲变形。

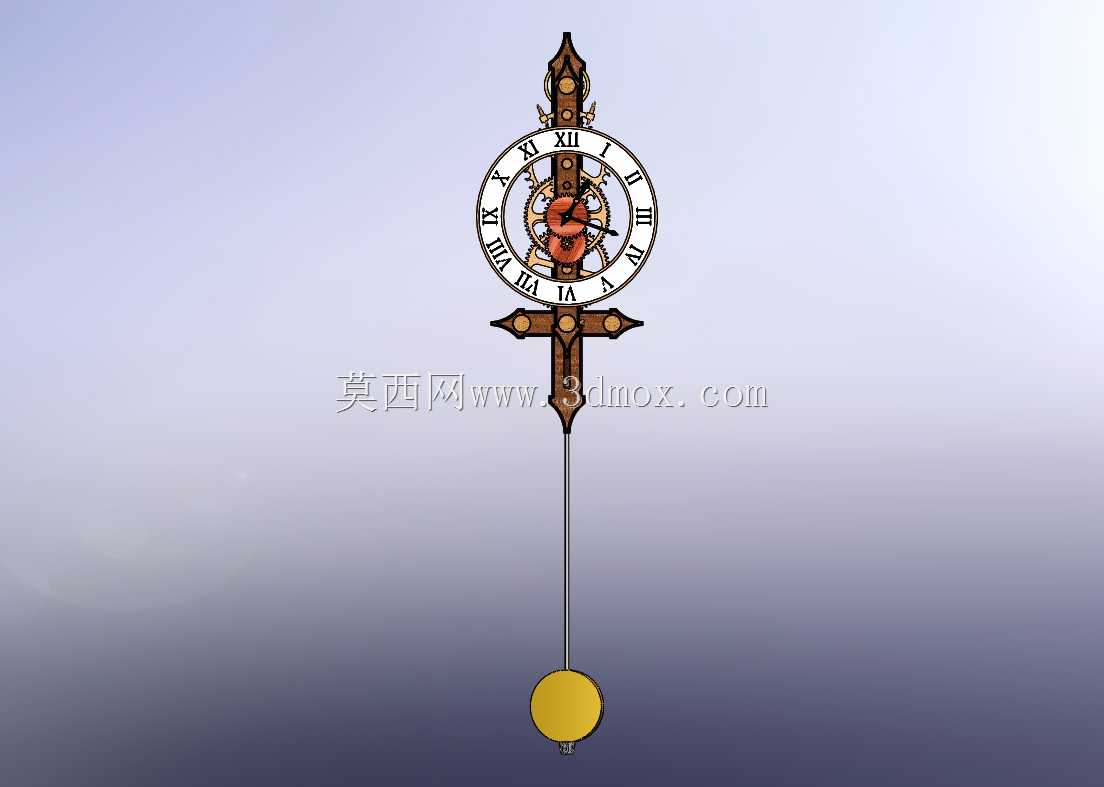

　　装配调试的时候，要先把各级齿轮轴依次压装到背板对应的定位孔里，逐对检查齿轮啮合侧隙：侧隙过大会导致走时出现回程误差，指针启停时出现明显抖动；侧隙过小则会因为木材表面的粗糙阻尼导致轮系卡滞，重锤无法顺利下落。指针装配时要先把所有齿轮转到基准位置，分针对准12点位时，时针也要同步对准整时刻度，避免初始相位错位导致计时偏差。摆组件的悬挂点要保证摆的摆动平面和轮系端面平行，摆幅控制在合理区间，摆幅过大会触碰周边齿轮，摆幅过小则会因为擒纵叉无法正常解锁导致停走。如果后续配套制作外钟柜，柜体内部要在重锤垂降的全程路径上留出通长空腔，底部预留重锤下落的最低位置余量，同时在柜门上预留玻璃观察窗，既不遮挡外露齿轮的展示效果，也能阻挡气流直接吹到摆组件，避免外界气流干扰摆的摆动周期，提升走时稳定性。
