波音737-800激光切割镂空骨架航模结构

　　这套结构面向激光切割拼装航模的制作场景，核心目标不是还原客机的封闭蒙皮外形，而是把波音737-800的机身、机翼、尾翼和主要承力路径拆解成可由平板板材加工的镂空框架。实际加工时，板材厚度按3mm统一约束，所有隔框、翼肋、纵梁和连接片都围绕这一厚度建立配合关系，切割后不需要复杂曲面成型，主要通过卡槽插接、定位面贴合和后续粘接或铆接完成总装。

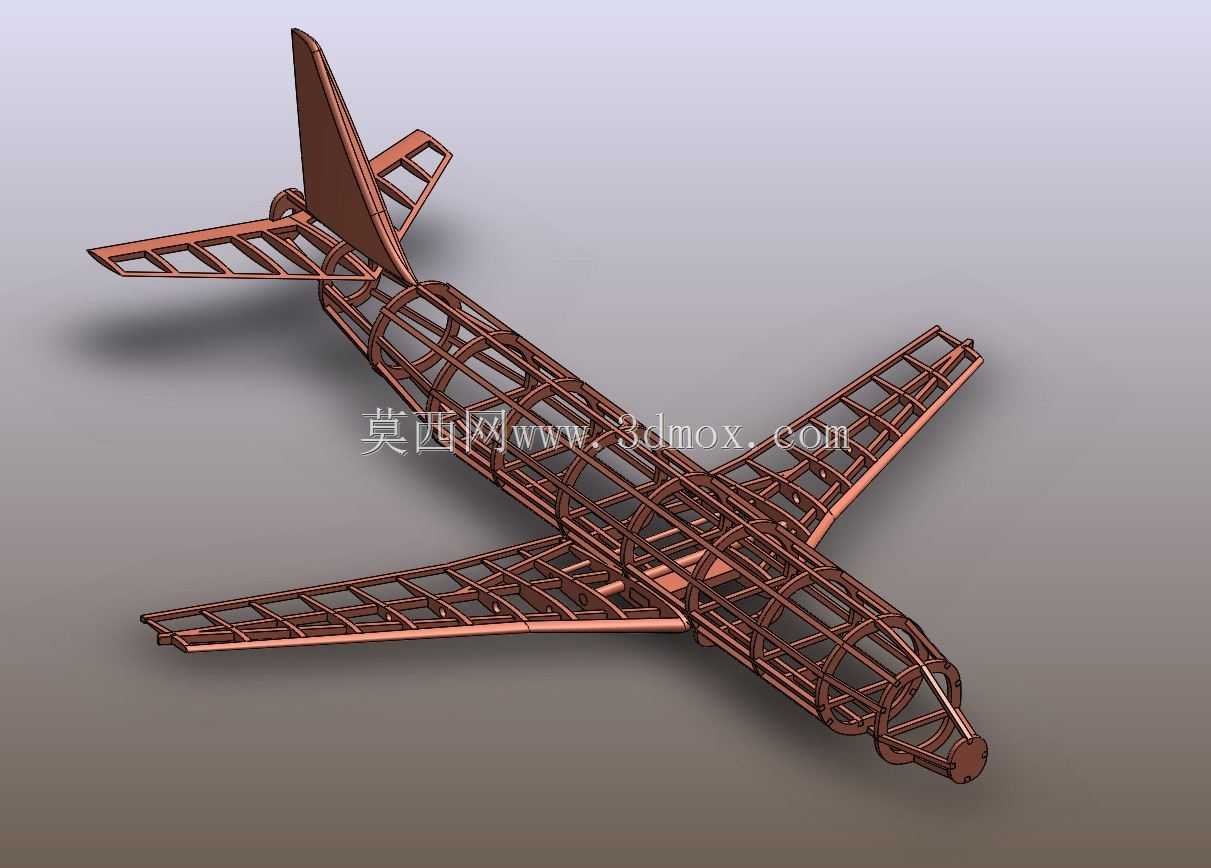

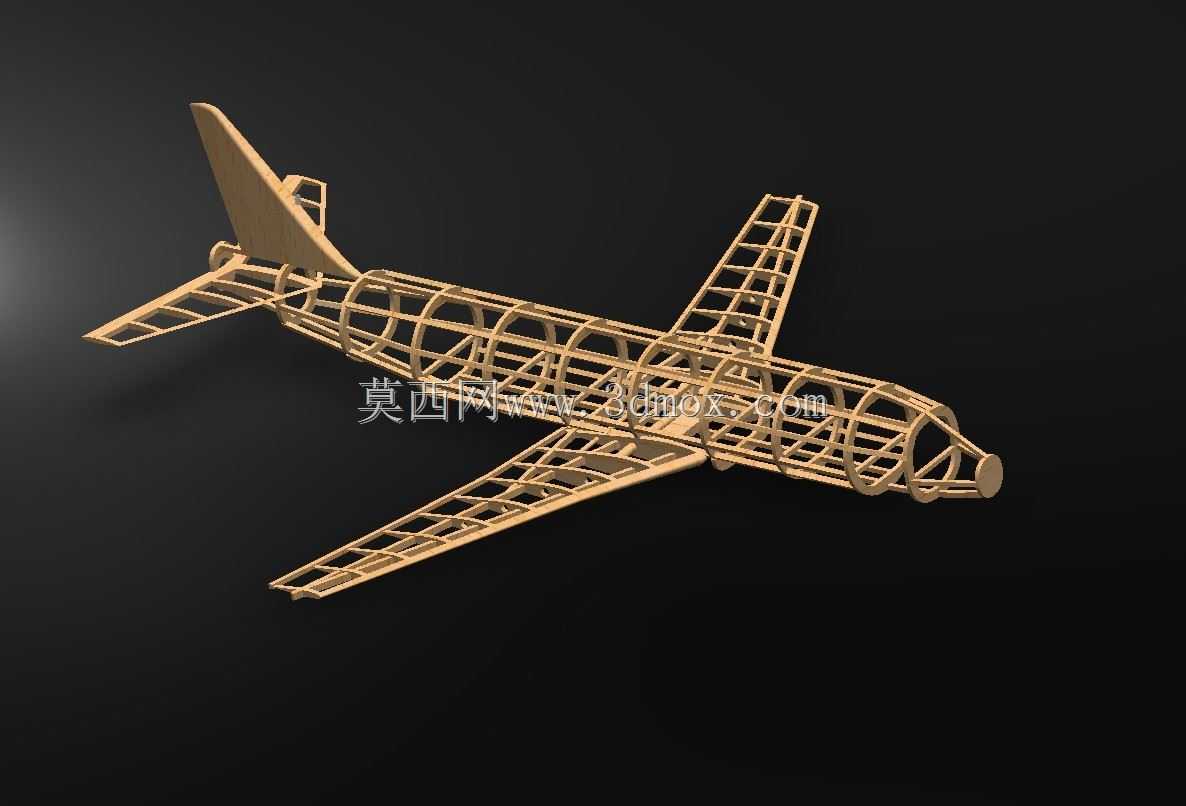

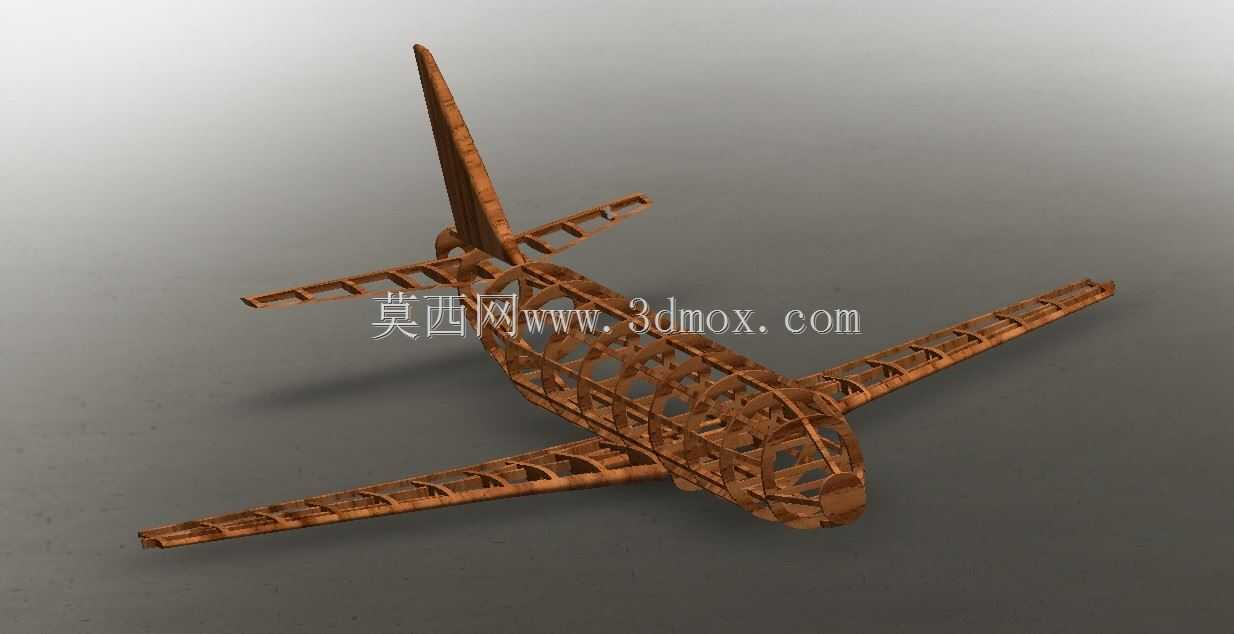

　　从用途看，该结构适合教学演示、航模爱好者自制、展厅比例模型以及飞机结构认知训练。镂空骨架能够直接展示民用客机内部传力逻辑：机身部分由环形隔框维持截面形状，纵向杆件沿航向连续布置，形成类似半硬壳式机身的轻量化框架；机翼部分则通过多组翼肋确定翼型轮廓，再由前后梁和桁条把气动载荷传递到机身中央接合区。相比实心外观模型，这种骨架方案材料利用率高，单件切割路径清晰，装配过程也更能体现飞机结构中“框、肋、梁、桁”的分工。

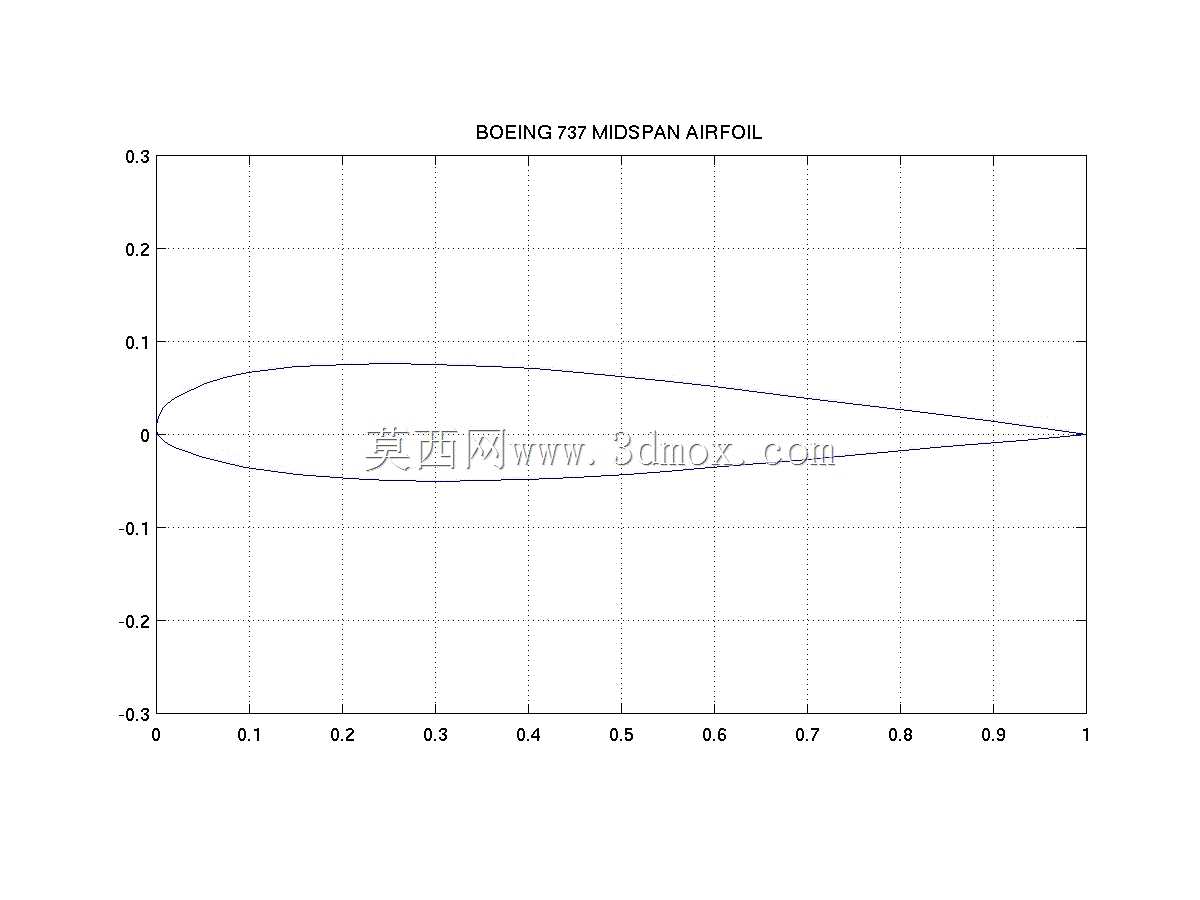

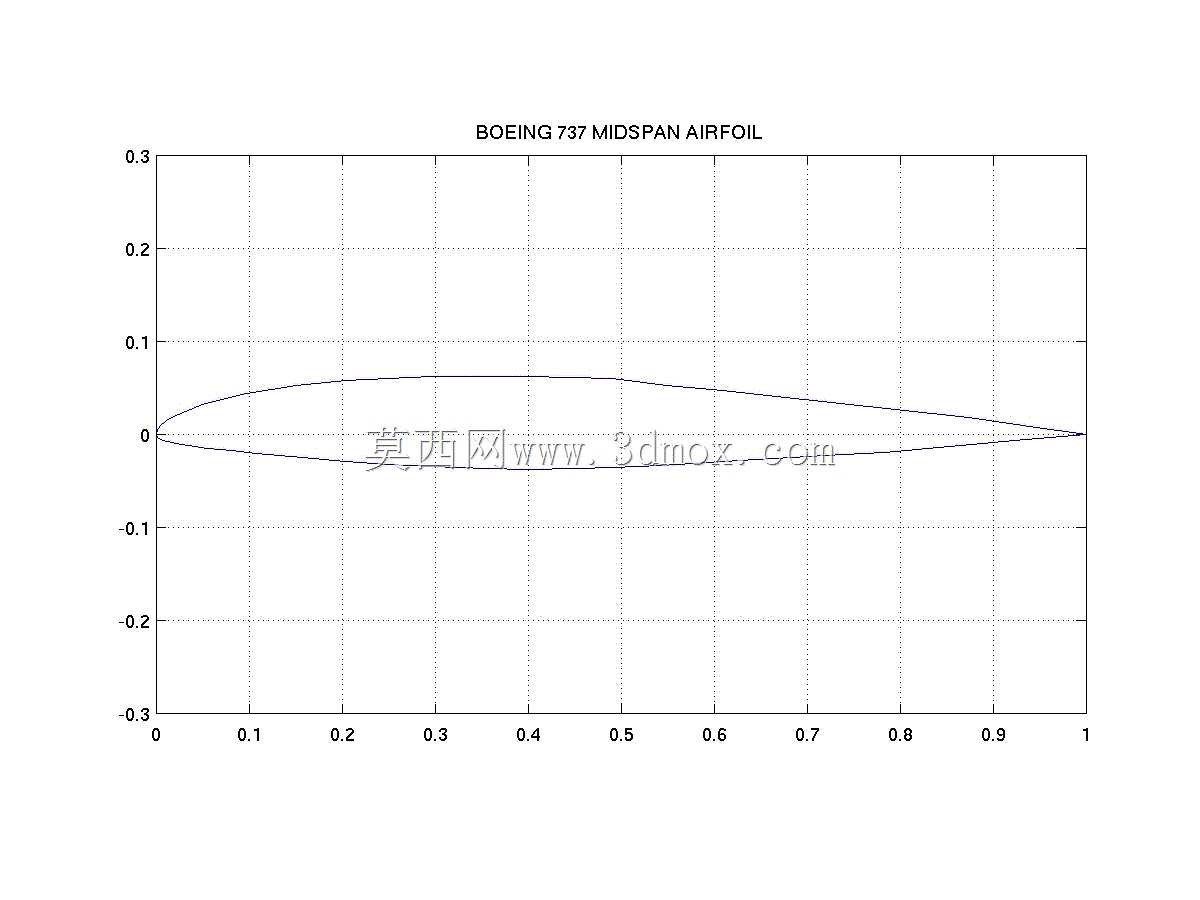

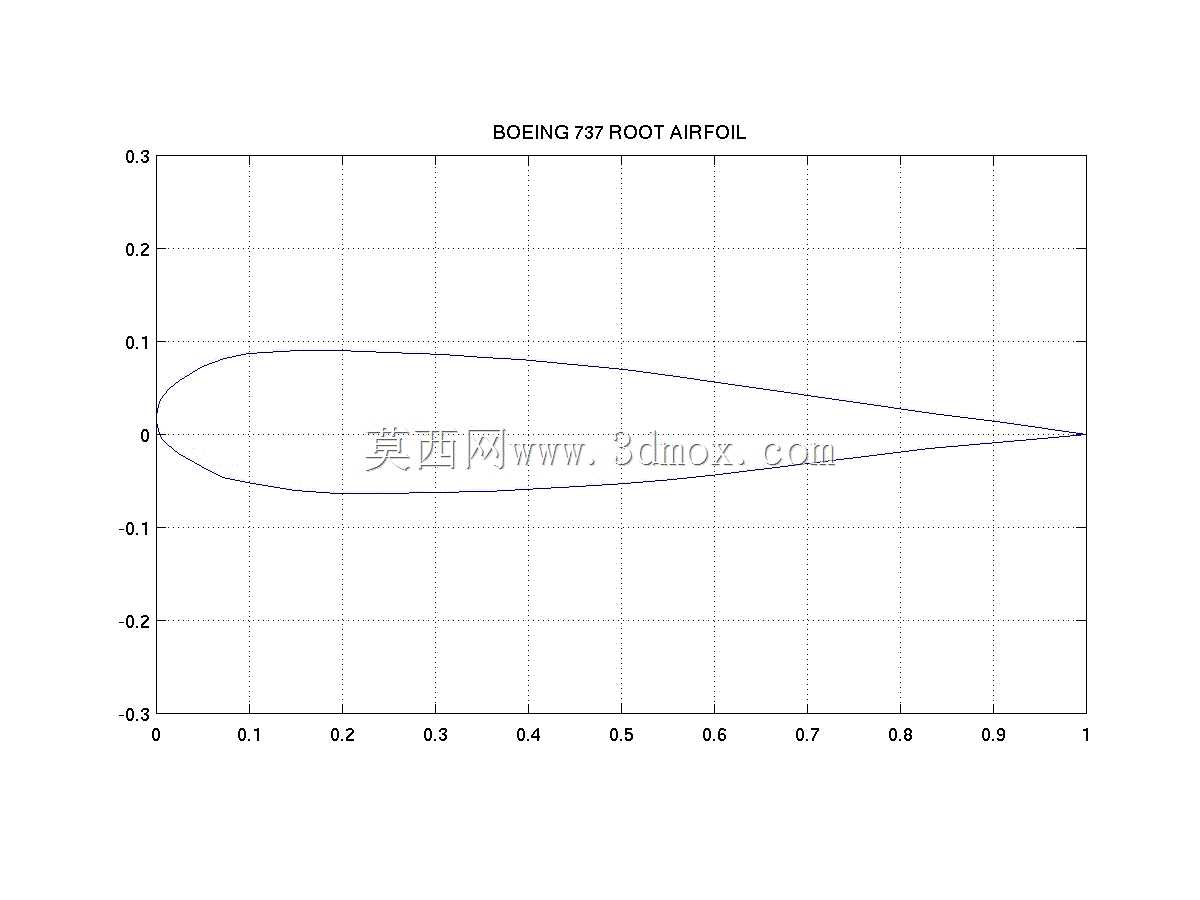

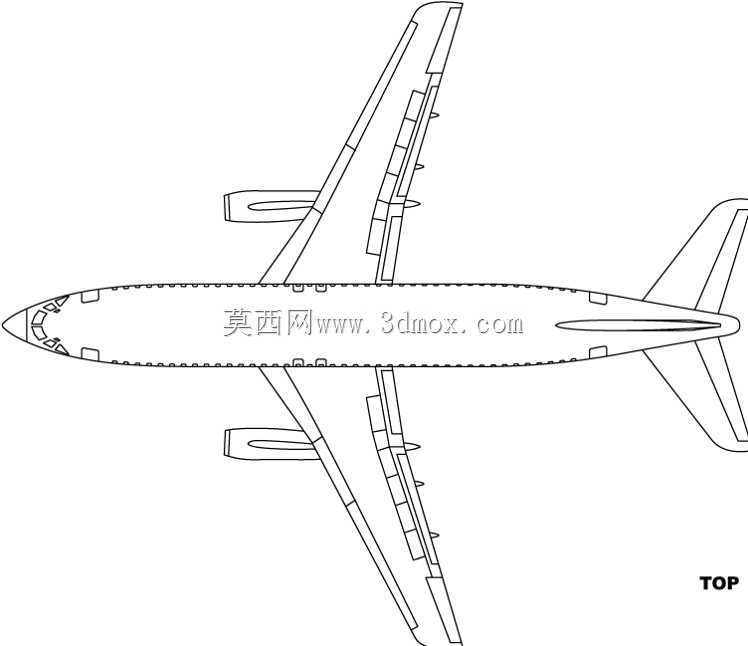

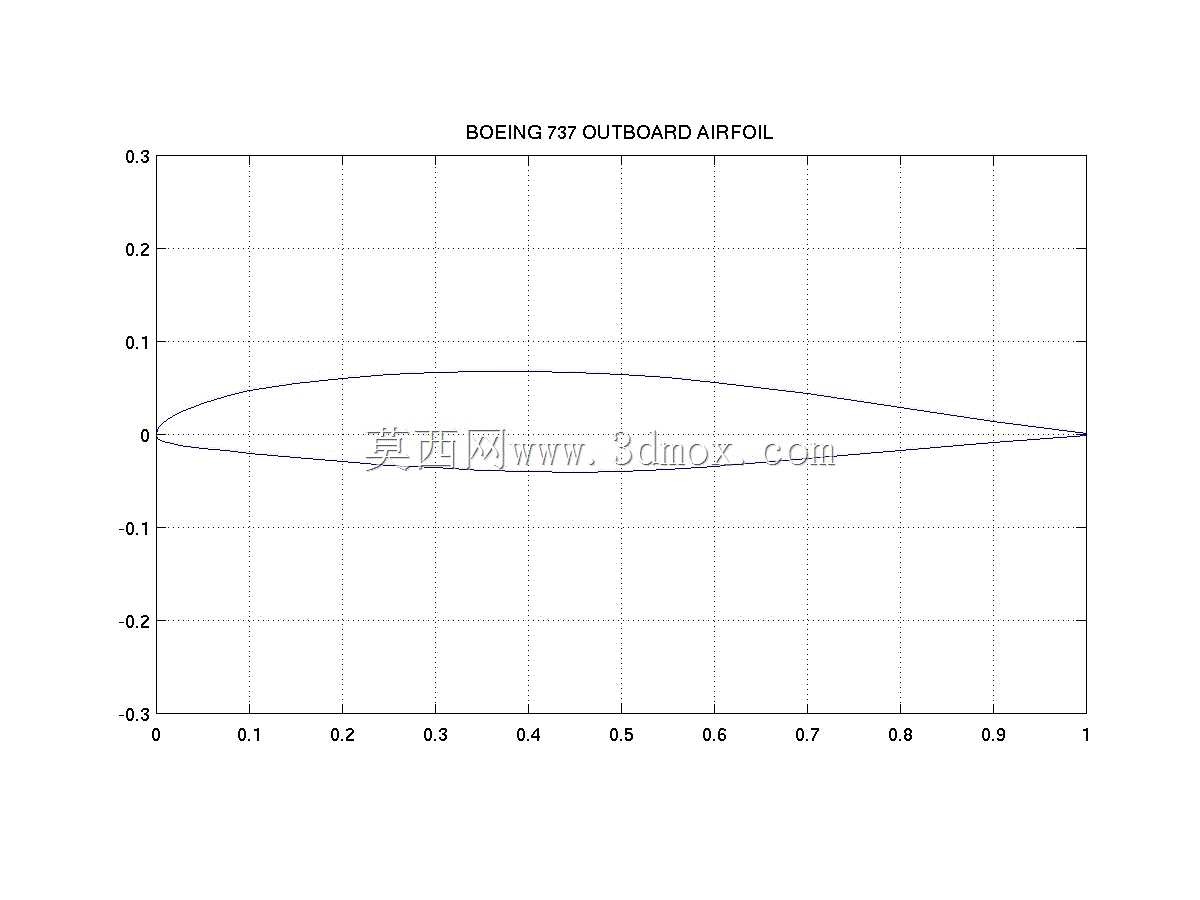

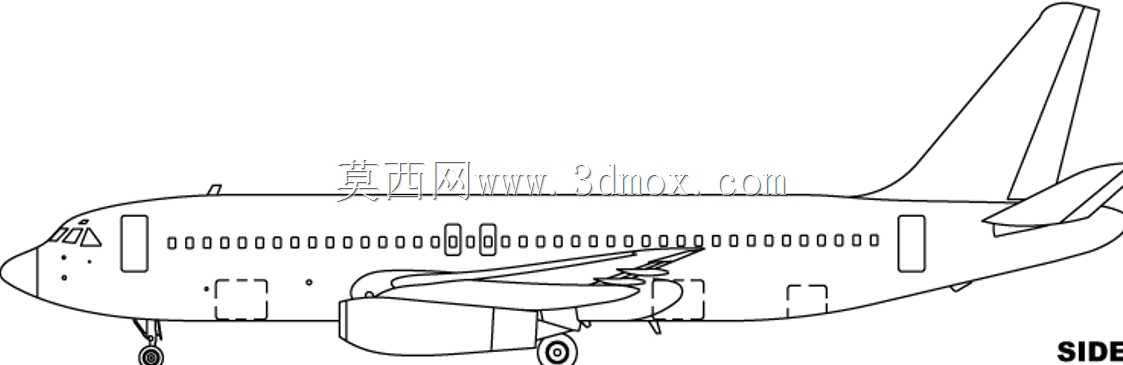

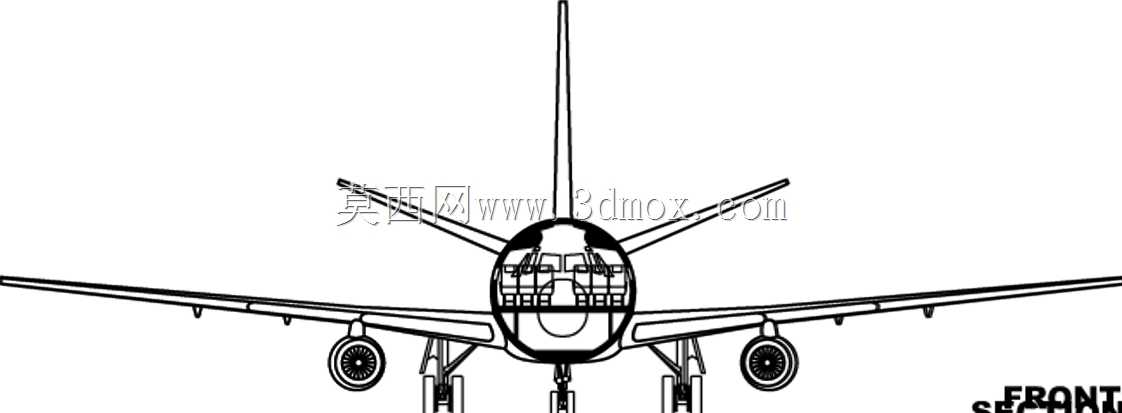

　　建模思路上，先确定整机的比例和主要站位，再沿机身轴线布置不同截面的隔框。机头段曲率变化快，框距需要适当加密，鼻锥位置采用更小的多边形轮廓过渡；中后段机身截面趋于稳定，可放大框距以减少零件数量。机翼从根部到梢部翼型厚度和弦长均逐步变化，翼肋外形不能简单复制，需要按站位分别生成，并在根部预留与机身中央翼盒连接的接口。水平尾翼和垂直尾翼同样采用肋片加外缘杆件的方式，保证尾翼轮廓准确，同时控制尾部重量。

　　尺寸边界方面，所有板材零件都应服从激光切割机有效加工幅面，过长翼梁可分段设计，但分段位置应避开高应力的翼根接合区，优先选择弯矩相对平缓的位置，并在接缝处增加搭接片。机身隔框的卡槽宽度要与3mm板厚匹配，槽口深度需兼顾装配强度和插接便利性：过浅会导致定位不稳，过深则削弱框截面。机翼与机身连接区域是整套模型的关键边界，中央翼盒、主翼梁和机身框需要形成明确的穿插关系，不能只靠外缘轮廓对位。

　　功能特性上，镂空框架在视觉上保留了客机长机身、下单翼、后置尾翼的识别特征，在结构上又避免了大量实体材料造成的超重问题。零件展开后均为二维平板轮廓，便于排样、套料和切割。装配时可先完成机身左右纵向基准，再依次安装隔框；机翼部分先固定前后梁，再安装翼肋和外缘桁条；尾翼作为独立组件完成后，再与机身尾部框位对接。这样的顺序能减少累积偏差，也便于在总装前检查对称性。

　　工程处理中还需要注意热切割后的板材公差。若采用木板、亚克力或薄铝板，实际槽宽会因材料和激光参数产生细微差异，三维设计时应给插接面保留少量工艺间隙，但承力接头不能过度松动。机翼上下表面后续若覆盖蒙皮，翼肋外缘应保持连续平滑；若保持镂空展示，则外缘杆件需要完整闭合，避免模型搬运时局部肋片外露变形。整体方案把复杂飞机曲面转化为可加工、可装配、可观察的框架体系，既服务于比例航模制作，也能作为飞机结构原理的实体化表达。
