重载型麦克纳姆全向移动轮组结构

　　这套轮组的核心价值，在于把传统移动装备只能沿轮面切线方向行进的运动约束彻底打破，在仓储AGV、车间重载转运平台、狭小工位的巡检机器人、赛事对抗机器人、航空舱内转运工装这些对转向空间极度敏感的场景里，常规舵轮或者差速驱动底盘往往需要预留数倍于自身长度的转弯半径，通道宽度一旦压缩到1.2米以内，普通轮系根本无法完成侧移、原地零半径回转、斜向纠偏这类动作，而麦克纳姆轮通过周向交错布置的斜置从动辊，把轮毂自身的旋转力矩分解为沿辊子轴线和垂直辊轴两个方向的分力，四个轮组按不同转速、转向组合，就能合成平面内任意方向的运动矢量，这也是它在窄通道物流、精密设备对位工位不可替代的核心原因。

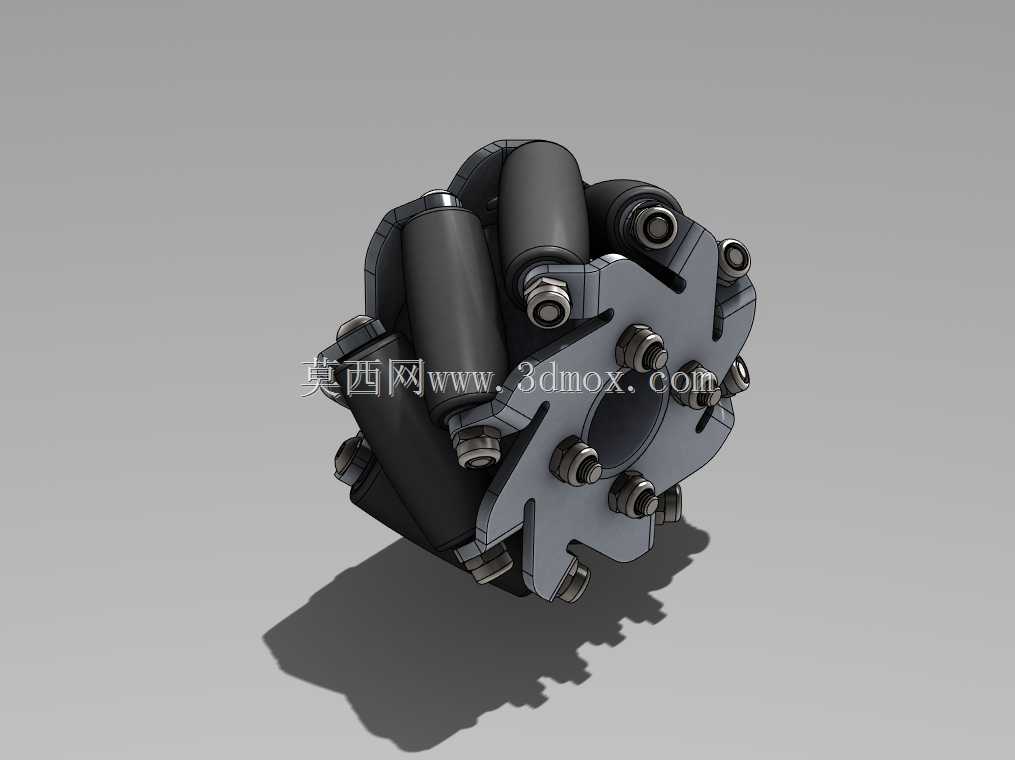

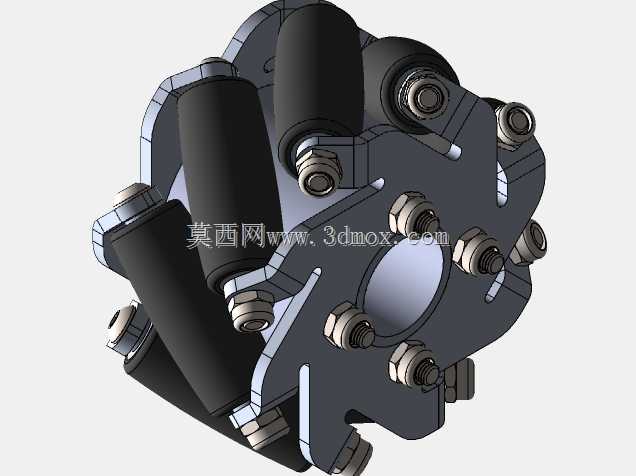

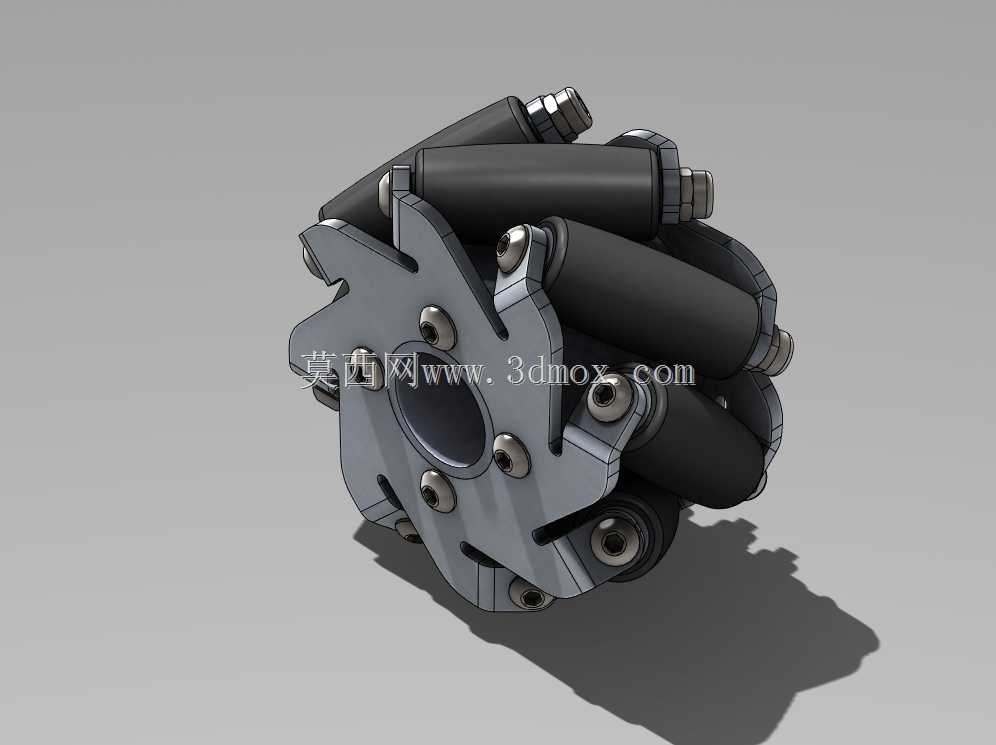

　　从结构细节来看，这套轮体采用双侧辐板夹持的分体式装配方案，中心轮毂预留了和驱动输出轴对接的安装孔位，孔周均匀分布的紧固螺孔既可以适配键连接的扭矩传递，也能通过锁紧法兰和伺服减速电机的输出端直接固连，避免传动间隙带来的运动解算误差。环绕轮毂圆周排布的每一根从动辊，轴线都和轮毂主轴线呈固定夹角，辊子自身采用外包高摩擦耐磨弹性体的结构，既可以在轮毂受驱转动时绕自身轴自由自转，又能通过接触地面的辊面把动力分解到预设方向；相邻辊子在圆周方向交错排布，保证轮体滚动的任意角度下，始终至少有一根辊子和支撑地面保持连续接触，不会出现踏空、受力突变导致的底盘颠簸。

　　设计过程中首先要敲定的是轮体的额定承载边界，单轮的载荷上限由辐板的刚性、辊轴的剪切强度、辊面材料的许用接触应力共同决定，双侧金属辐板把所有辊子的两端轴颈完全夹持定位，每根辊轴的端部都用紧固件锁死在辐板对应的安装座上，装配时需要保证每根辊子的转动阻尼均匀一致，不能出现个别辊子卡滞或者旷量过大的问题——如果某一根辊子无法自由自转，运动分解的矢量就会出现偏差，底盘行进时就会出现走偏、震颤、定位精度超差的故障。辐板上开设的多处镂空槽并非单纯为了减重，这些槽位一方面可以清理辊子运转时夹带的碎屑、积尘，避免硬质颗粒卡在辊缝之间硌伤辊面，另一方面也给装配时的扳手预留了操作空间，方便在不拆解整个轮组的情况下对内部紧固件进行复检锁紧。

　　安装边界上，这套轮组在整车上布置时，四个轮的安装坐标需要严格关于底盘中心对称，每一个轮的斜辊朝向必须按照标准的全向轮布局规则配对，左旋、右旋辊向的轮体不能装反，否则运动学解算的矢量方向会完全错乱。轮体的轴向宽度要和底盘下方的安装预留空间匹配，轮毂端面和减速电机法兰对接后，要保证轮体的回转圆周范围内没有车架管线、传感器支架的干涉，轮体下方的离地间隙要和辊子的压缩形变量匹配，既不能因为间隙过大导致轮体压不实地面出现打滑，也不能让底盘底壳在重载下压时剐蹭地面。

　　实际工况里，这类轮组对地面平整度有一定要求，在平整的环氧地坪、硬化水泥路面上运动精度表现最佳，如果地面存在超过辊径十分之一的凸起或者沟槽，辊子通过时会出现瞬时受力突变，因此在设计整车悬挂时，通常会给每个麦克纳姆轮配置独立的浮动缓冲结构，保证四个轮在不平整地面上都能均匀贴合地面。辊面材料的选型也会直接影响使用表现，高耐磨聚氨酯材质兼顾摩擦系数和静音效果，适合室内仓储场景；如果是有油污、切削液的车间工位，可以选用耐油橡胶材质，避免辊面长期接触溶剂后溶胀变形。整套结构在建模时所有装配关系都完全还原实际装配逻辑，辐板、辊轴、紧固件、弹性辊套全部为独立零件，工程师可以直接基于这套结构调整轮径、辊子数量、安装孔位参数，匹配不同载重等级的全向移动底盘开发需求，不需要从零开始搭建轮组的复杂空间排布，大幅缩短前期结构验证的周期。
