土耳其航空波音787-800客机1:50缩比外观数模

　　这套数模围绕宽体民航干线客机的外观展示与缩比验证展开，还原对象为土耳其航空涂装的波音787系列客机，整体采用1/50比例搭建，适合用于航空科普展陈、航模前期方案推演、民航教学演示以及影视预演场景中的静态载机道具。从实际使用边界来看，该数模定位为外观级整机模型，未纳入起落架收放机构、内部客舱骨架与液压管路等深层系统，因此在工程应用中更偏向外形校核、涂装方案展示与装配关系示意，不能直接作为承力结构件或可飞行动态航模的加工图纸使用。

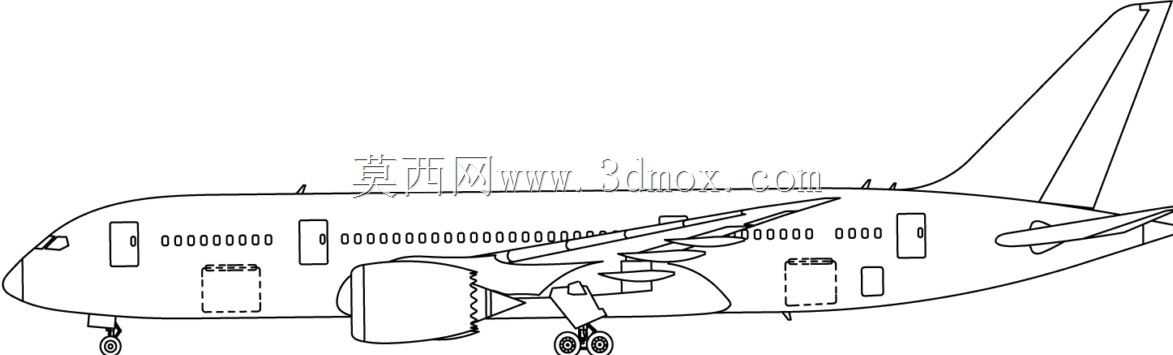

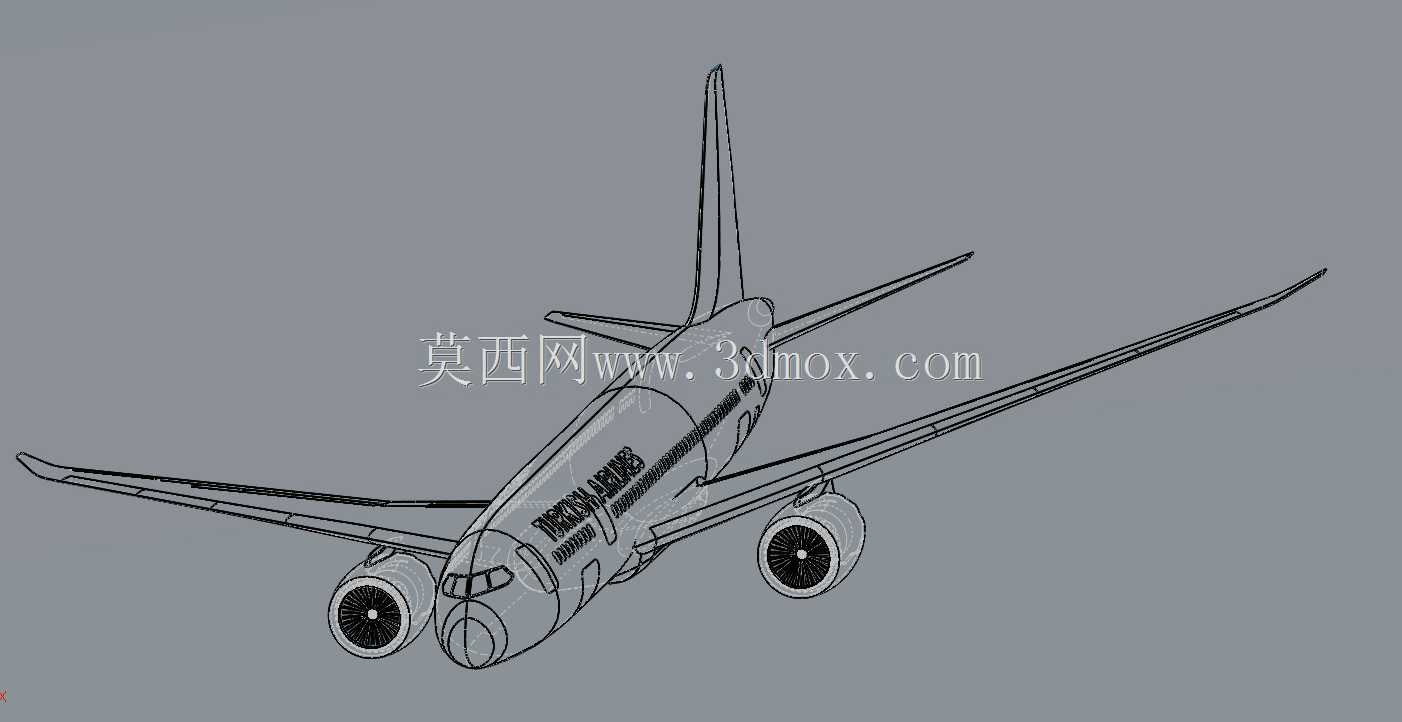

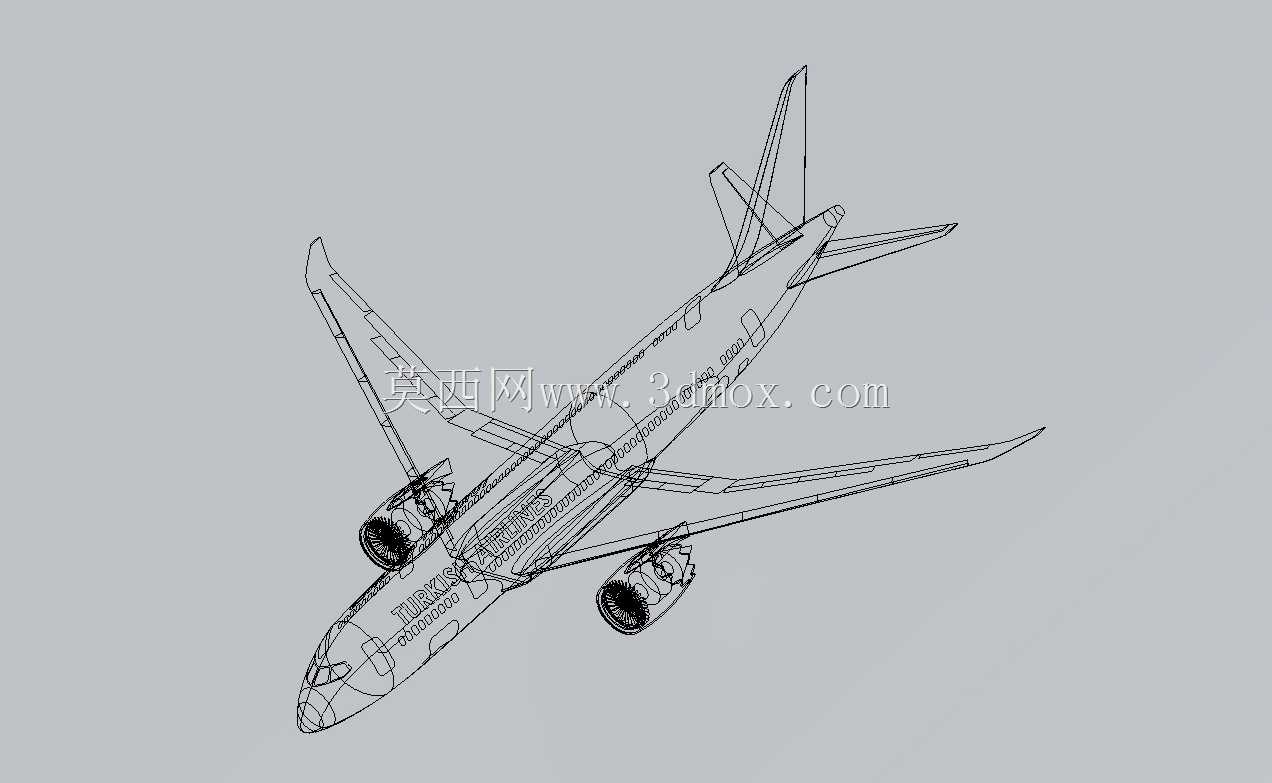

　　整机气动布局延续双发宽体客机的典型特征：低单翼后掠翼面、翼下吊挂大涵道比涡扇发动机、后掠式垂直尾翼与水平尾翼组成常规尾翼组，机头采用圆润的增压座舱曲面，风挡区域按照实机分块轮廓做了简化表达。建模过程中，机身沿航向保持连续变截面特征，机头段从雷达罩位置向后平滑扩张至等直客舱段，机尾段再逐步收束，衔接尾椎与垂尾根部，整条纵向脊线需要控制曲面曲率过渡，避免在渲染或3D打印缩比件时出现局部折痕。

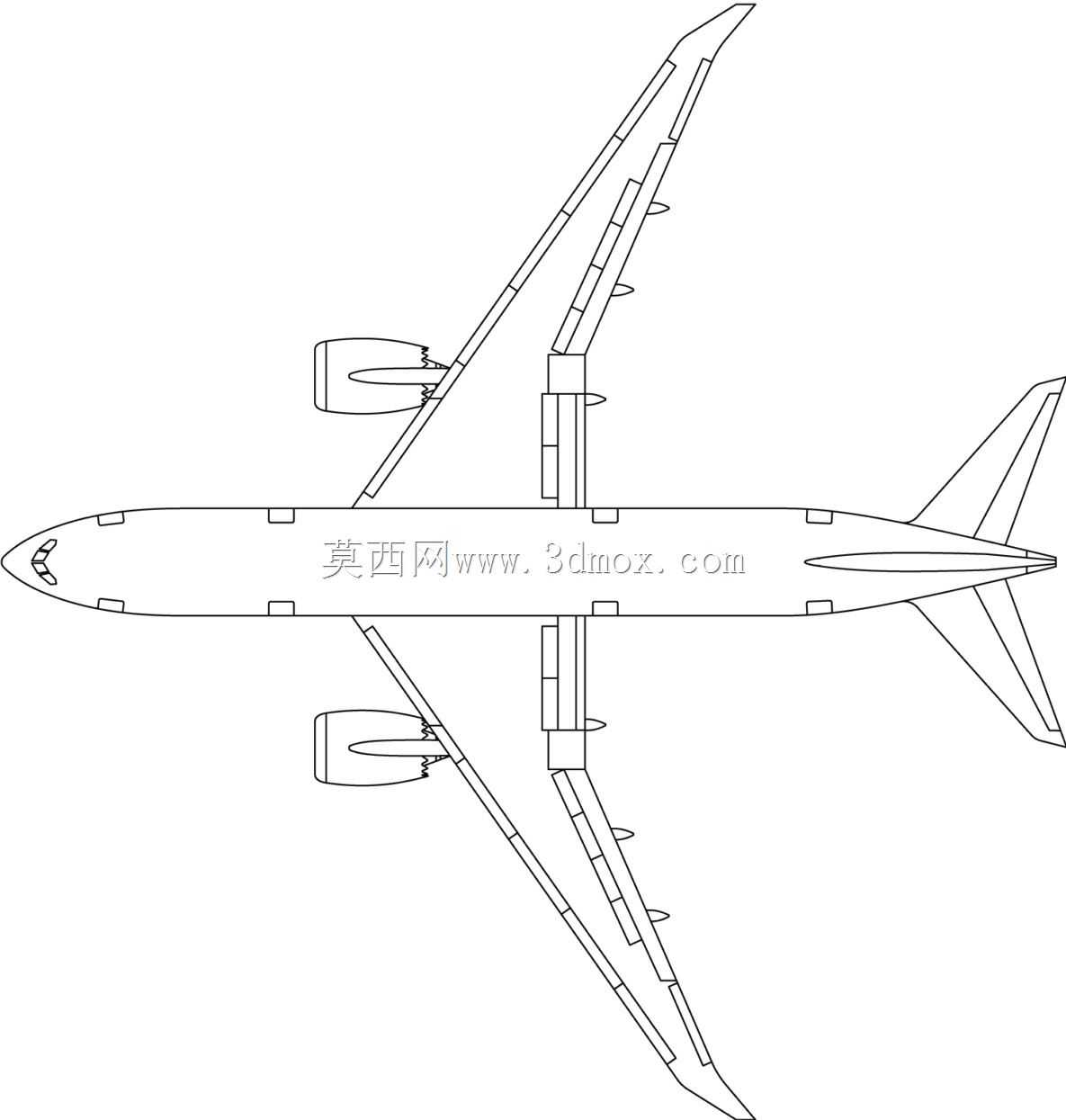

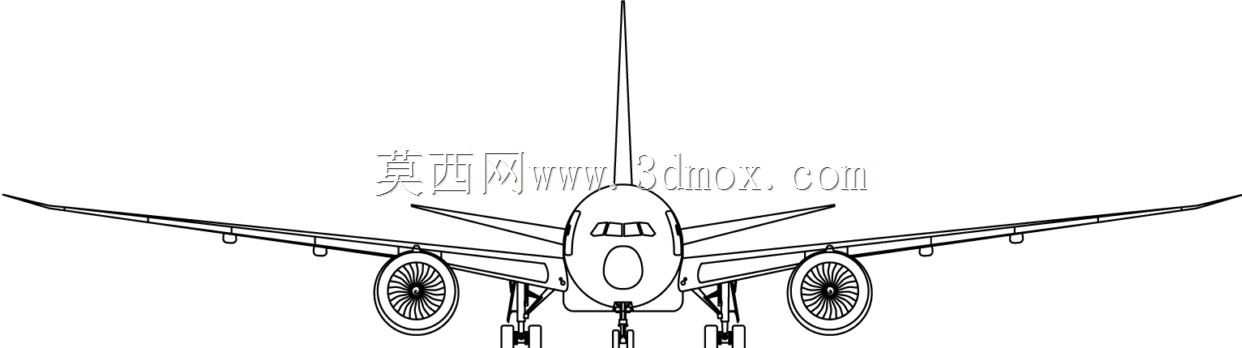

　　机翼部分是外观还原中的重点。受翼型公开数据限制，翼面采用成熟窄体机翼翼型作为近似替代，重点保证机翼平面形状、后掠角、上反角与翼尖小翼的视觉比例。机翼与机身交接处设置了翼身融合过渡区，发动机短舱通过吊挂结构连接于翼下，短舱外形包含进气道唇口、整流罩与尾喷口轮廓，风扇叶片仅作外观层级表达。对于静态展示而言，这样的处理能够在有限建模复杂度下维持整机识别度；若后续要延伸为风洞缩比模型，则需要重新替换真实翼型坐标，并补充襟翼、缝翼、副翼的活动缝隙与偏角定义。

　　尾翼区域包括垂直安定面、方向舵、水平安定面与升降舵。数模中舵面并未拆分为独立可动部件，而是通过曲面分线或边线分割表现操纵面边界，这种方式适用于渲染展示和实体缩比样件的整体成型；如果用于机构教学，则需要在现有外形基础上继续拆分舵面铰链线、转轴位置与作动器空间，并明确各操纵面的偏转范围。垂尾表面承担航空公司涂装识别功能，土耳其航空的尾徽与机身条带沿曲面贴合，建模时需注意贴图或实体色块在大曲率尾翼边缘的拉伸控制。

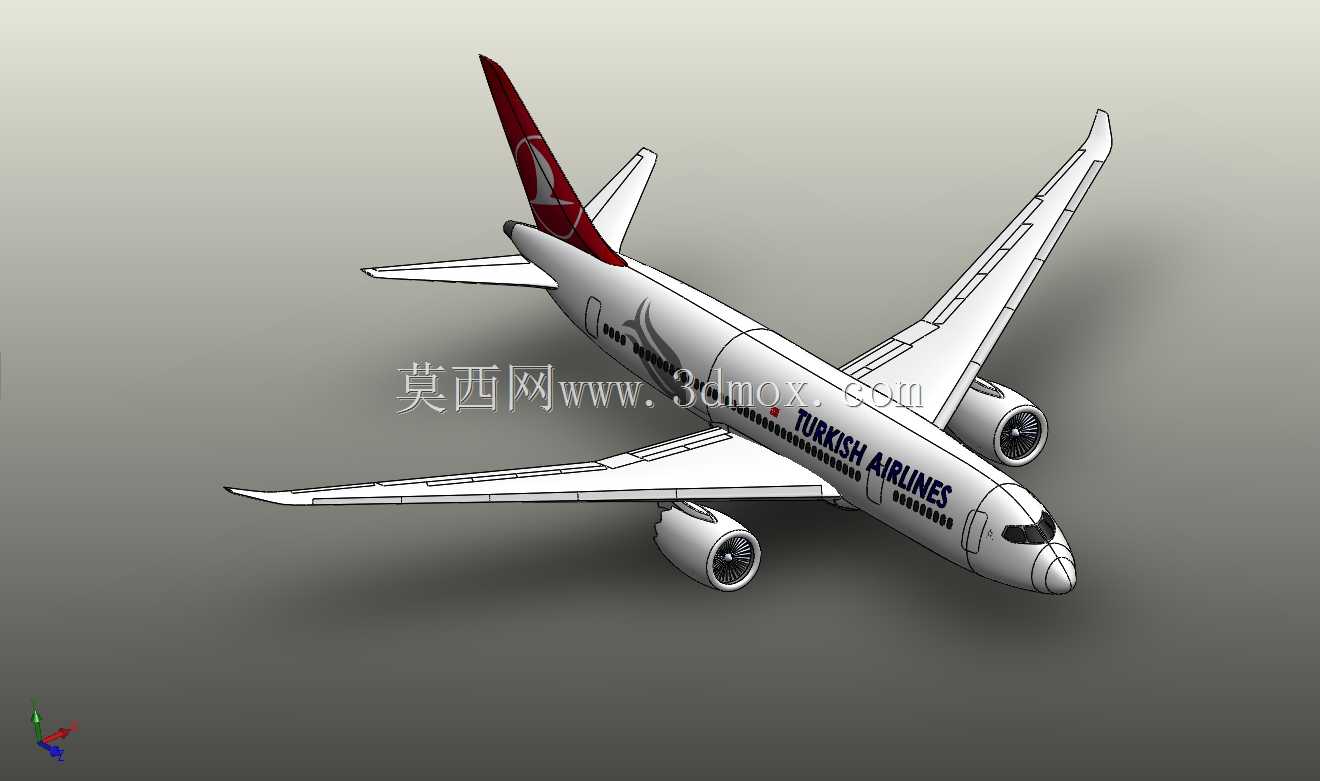

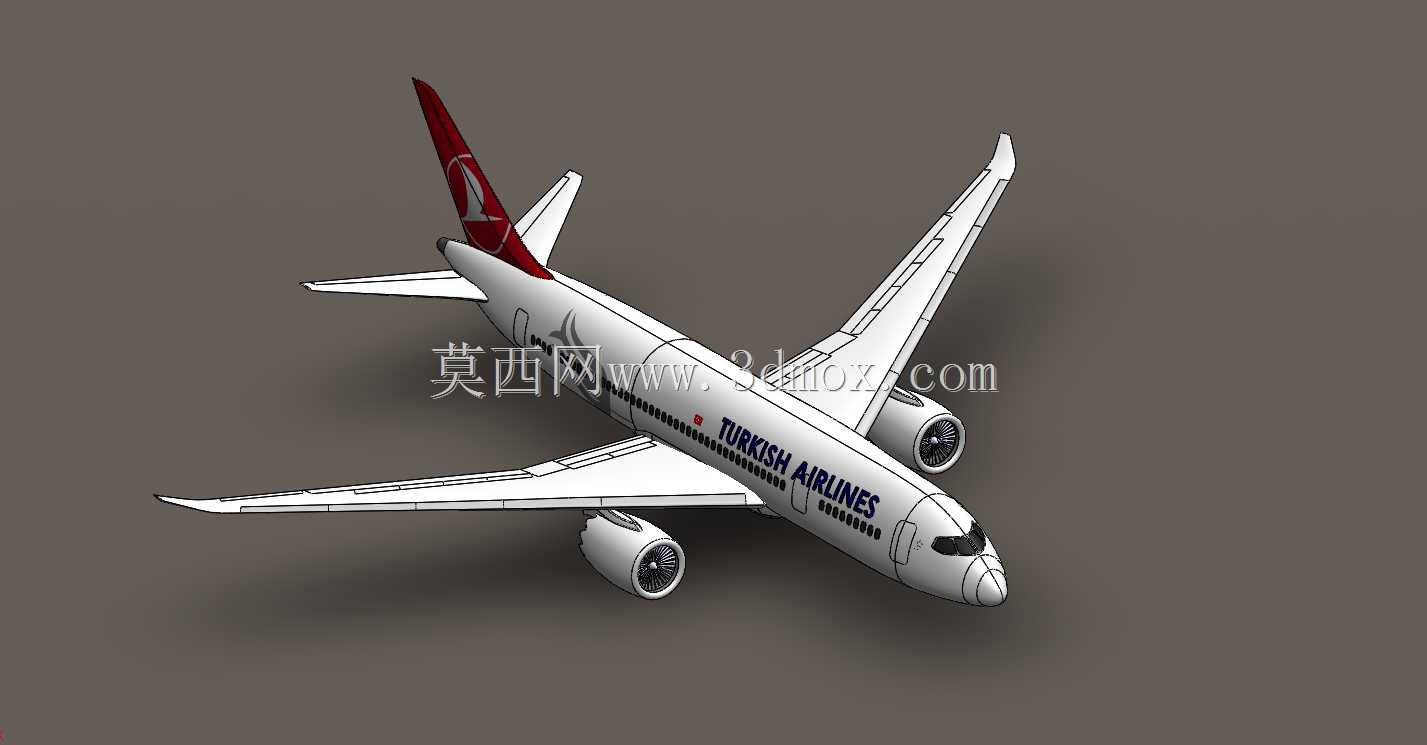

　　涂装与标识方面，机身侧面布置航空公司名称、舷窗线、舱门轮廓与机翼参考标记，涂装分区沿机身长轴连续展开。白色基底配合深色尾翼与红色标识，能够在展厅灯光、课件截图或动画镜头中快速突出机型特征。舷窗采用阵列式简化表达，舱门位置按干线客机常见前后服务门、应急出口的相对关系布置，虽然不涉及内部结构，但对外形比例校核具有参考价值。

　　从尺寸与安装边界理解，1/50缩比意味着整机长度、翼展、垂尾高度均按实机尺度同步缩小，适合桌面展示、展台陈列或教学沙盘配景。若进入实体制作环节，机身可沿左右半壳或前后段拆分，机翼与尾翼可作为独立插接件，发动机短舱则保留翼下吊挂对接面。需要特别注意的是，由于模型不含起落架，整机静置时必须额外设计展示支架，支架支撑点宜选择翼身交接区或机身腹部强结构位置，避免直接支撑薄翼尖、尾翼后缘或发动机短舱末端。

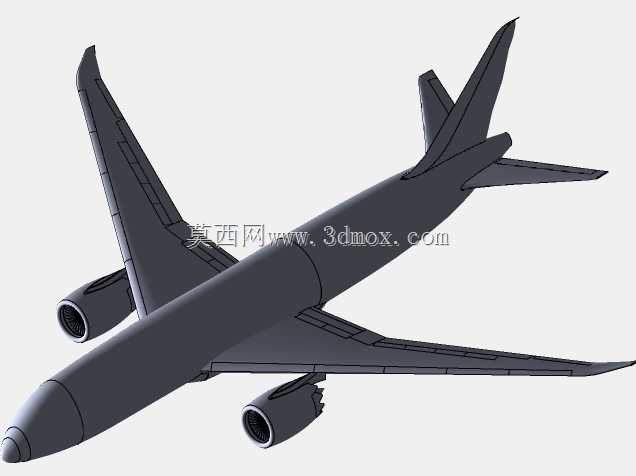

　　在结构设计思路上，该数模优先保证整机轮廓、部件相对位置与涂装识别，而非内部系统完整性。机身、机翼、尾翼、发动机等主要部件之间的装配关系清晰，适合作为航空外观设计的基础参照；后续深化时，可在此基础上增加起落架舱门轮廓、客舱窗户透光层、APU尾喷口、翼面襟副翼分块以及雷达罩分界线，使模型从静态展示件进一步扩展为教学拆装件或高细节陈列件。对于三维建模从业者而言，这类客机数模的核心训练点在于大尺寸曲面连续性、多部件比例控制、翼身融合过渡以及涂装在复杂曲面上的稳定表达。
