鲁格P08手枪弹匣供弹结构

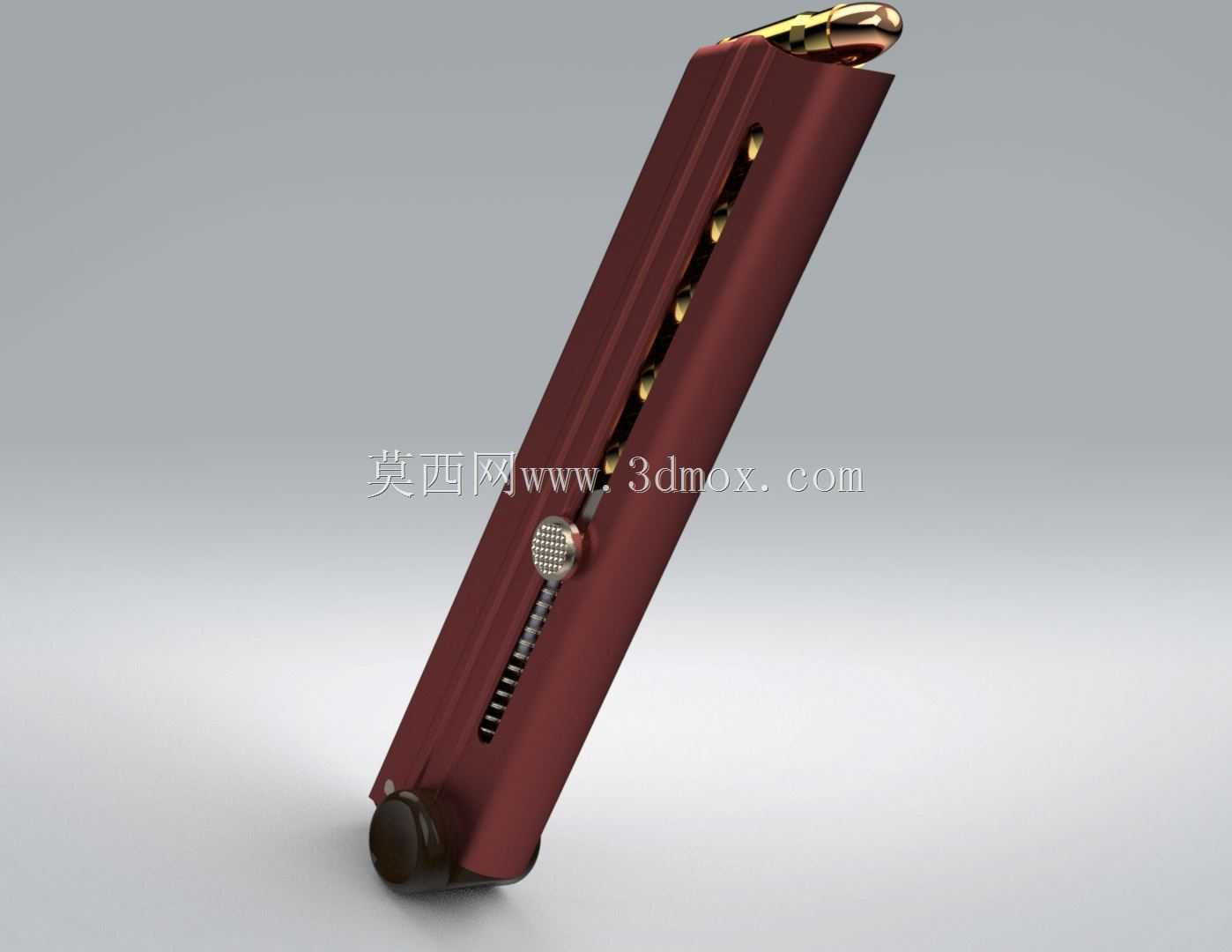

　　该模型围绕鲁格P08手枪配套的盒式弹匣展开，完整还原了弹匣外壳、内部托弹簧、托弹板、双排交错排列弹药以及底部端盖的装配关系，适合用于轻武器结构教学、供弹机构原理演示、三维结构拆解练习和影视道具前期方案校核。

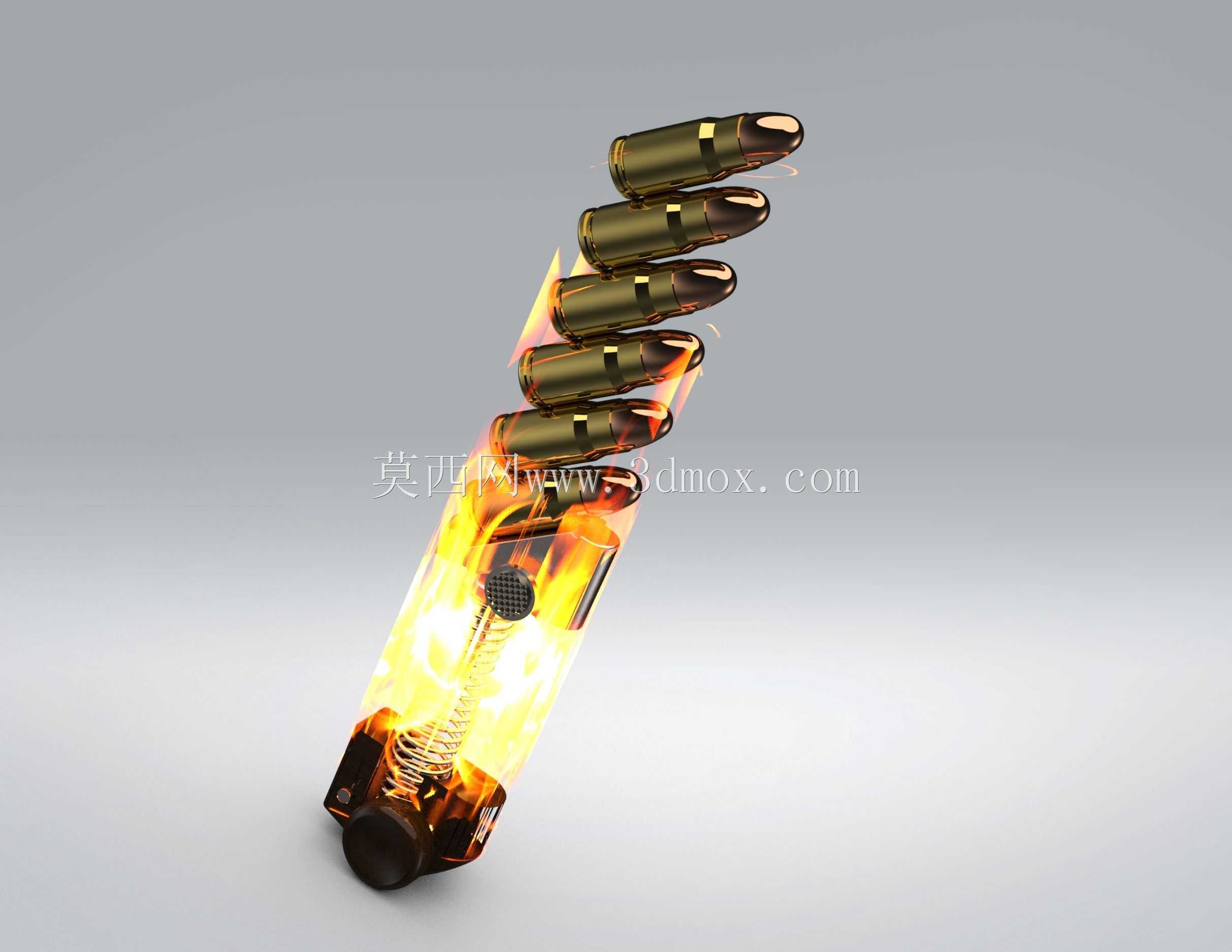

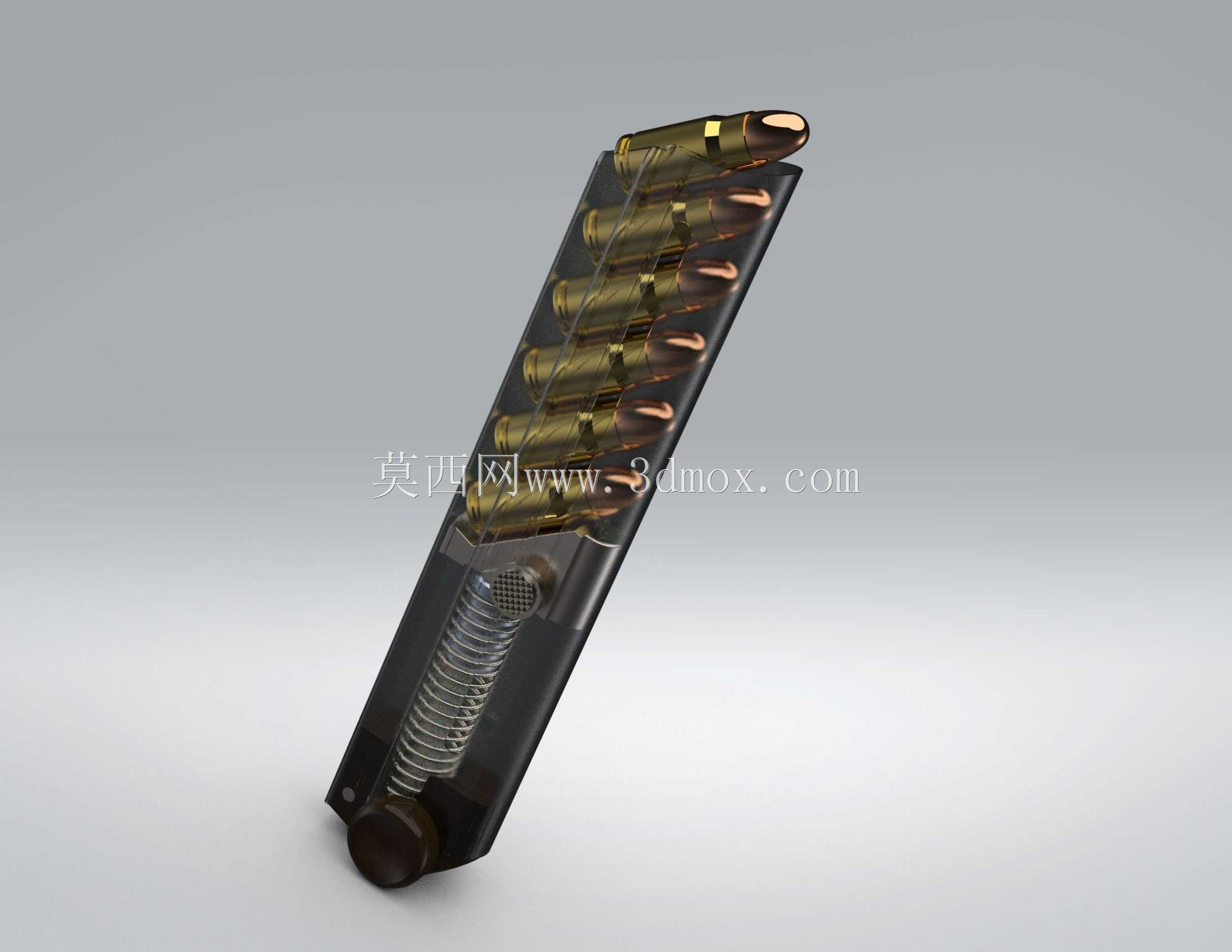

　　从实际用途看，弹匣是半自动手枪供弹链路中的核心部件，安装位置位于握把内部，上端与枪机进弹口对齐，下端由握把底板或弹匣卡笋限位。射击循环中，套筒后坐完成抽壳与抛壳，复进时将弹匣最上方弹药从抱弹口推入弹膛；托弹簧持续释放压缩力，通过托弹板把剩余弹药逐发向上输送。模型将外壳做半透明化处理，能够直接观察弹药在弹匣内的堆叠姿态、弹簧压缩方向以及托弹板与壳体侧壁的配合间隙，这对理解供弹可靠性、卡弹原因和抱弹口约束方式很有帮助。

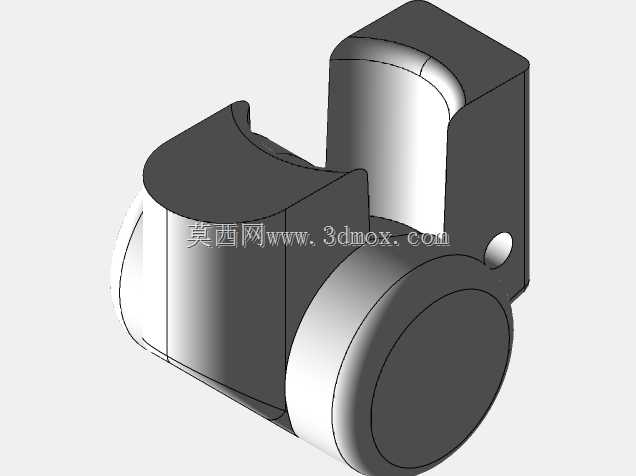

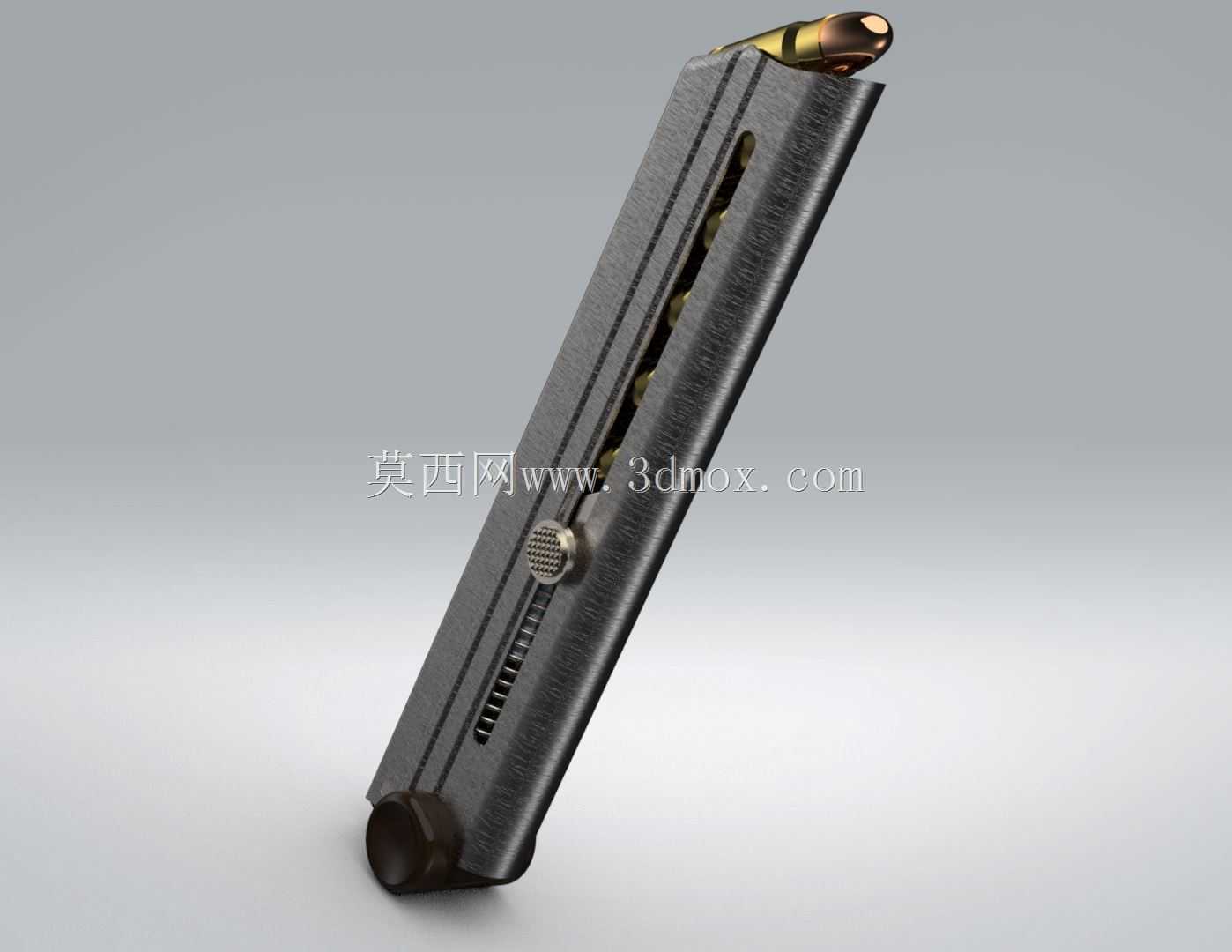

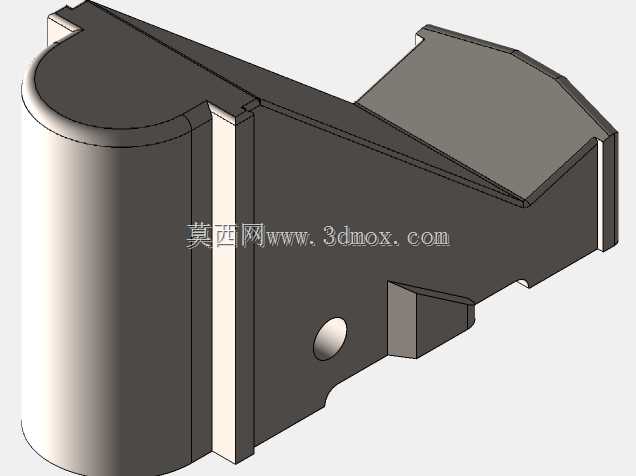

　　结构设计上，弹匣主体采用狭长盒形轮廓，外形边界必须服从握把内腔空间，同时保证弹药沿固定轨迹上升。壳体两侧承担导向和防护作用，前、后壁在收口位置形成抱弹口，对最上方两发弹的轴向和侧向位移进行限制。托弹板位于弹药下方，上表面需要贴合弹壳底部与弹体排列角度，下部设置弹簧定位结构，使压缩弹簧在往复运动中不发生明显偏摆。底部端盖承担弹簧支承、弹匣封挡和拆卸维护界面作用，其宽度、厚度和卡合位置直接影响装拆手感以及弹匣在握把内的锁定稳定性。

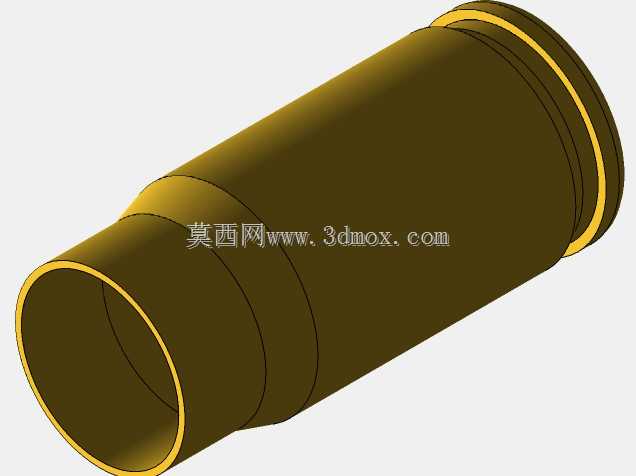

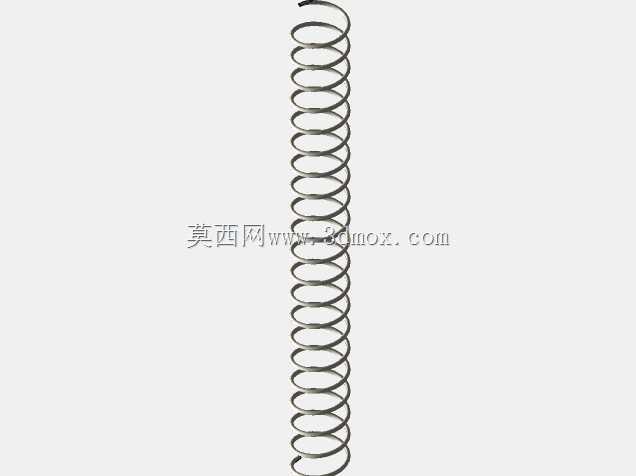

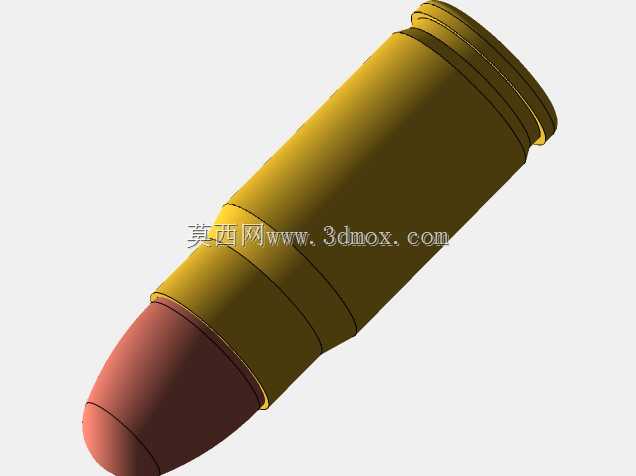

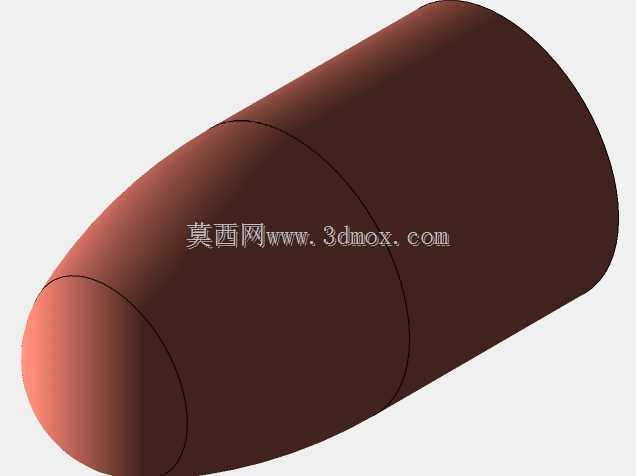

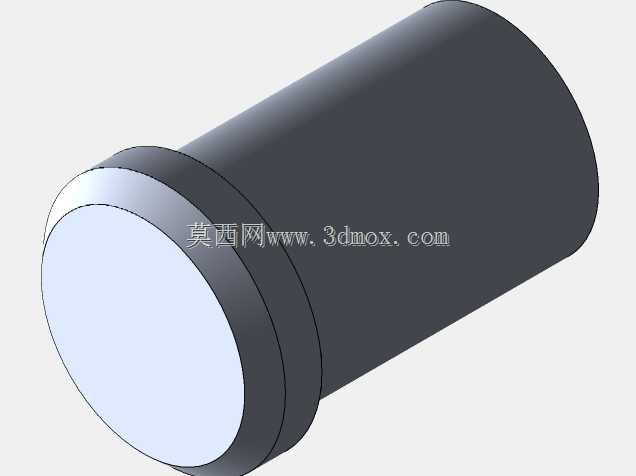

　　弹药排列采用常见的双排交错方式，弹体在有限长度内提高容弹量，同时在接近抱弹口区域过渡到适合单发进弹的位置。建模时需要重点控制弹壳外径、弹头锥面、弹体中心距和相邻弹药接触点，若堆叠角度错误，托弹板上升时会出现弹药姿态翻转；若抱弹口收口量过大，则可能造成弹药上行阻力增加；若收口过松，最上方弹药在振动条件下又容易产生过量窜动。模型中弹簧以连续螺旋形态表达，能够反映自由长度、压缩行程、圈径和端部并圈结构之间的关系。弹簧圈径过大可能与壳体内壁摩擦，圈径过小则会降低导向稳定性；弹簧力过低会导致供弹滞后，弹簧力过高则会增加手动装填和机构运动阻力。

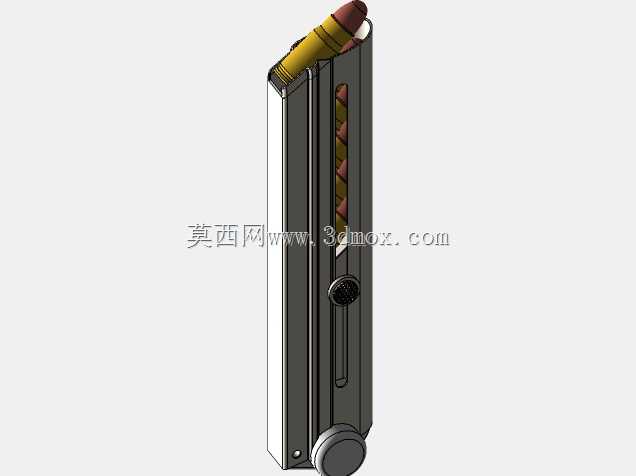

　　外形尺寸与安装边界方面，弹匣整体呈细长斜置形态，宽度方向受双排弹药直径和壳体壁厚约束，厚度方向受握把前后宽度限制，长度方向则与容弹量、托弹簧行程及握把握持深度相关。装入武器时，弹匣上端面、抱弹口中心线和枪管弹膛进给高度需要保持一致，侧向不能与握把内衬、扳机组件或卡笋发生干涉。底部端盖外露部分既要满足人工抽取和按压装填的操作空间，也要避免超出握把轮廓过多而影响携行。

　　从三维建模工作角度看，这类结构适合采用零件级建模再进行总装约束的方式处理。外壳可先建立主体薄壁实体，再通过局部收口、导轨面和观察切口形成细节；托弹板需要依据弹药接触面反推曲面形状；螺旋弹簧可通过扫掠路径生成，并在装配中检查压缩状态下的圈间间隙；弹药阵列则应依据真实接触关系逐发定位，而不是简单等距复制。装配检查时，应重点观察托弹板上下极限位置、弹药最上端进给位置、弹簧压缩后是否穿透壳体、端盖扣合后是否形成封闭支承，以及弹匣外形是否能够顺利通过握把安装通道。

　　在工程展示场景中，该模型可用于剖切动画、供弹循环演示和机构干涉分析。半透明外壳能够保留外部轮廓识别度，又不遮挡内部弹簧与弹药；金属弹壳、铜色弹头和深色壳体的材质区分，有助于在渲染图中快速识别各零件功能。对于结构设计学习者而言，重点不在外观复刻，而在于理解狭长空间内弹药存储、弹性推力输送、抱弹口定位和武器安装边界之间的相互约束。
