固定翼喷气式无人验证机机身结构

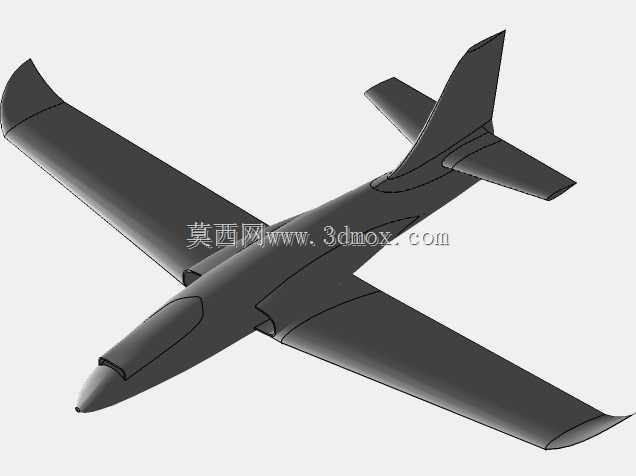

　　该结构围绕小型固定翼喷气式无人验证机展开，整机采用下单翼、后掠垂尾加水平尾翼的常规气动布局，机头呈尖锐流线锥形，机身中段为动力舱与航电设备的主要承载区域，两侧机翼从机身下部平滑过渡延伸，翼尖带有上反修形，垂尾后掠角度明显，平尾布置于垂尾根部两侧，整体外形兼顾低速起降稳定性与高速巡航减阻需求。

　　从实际使用场景看，这类构型可用于小型喷气验证平台、航模试验、气动教学以及飞控算法验证。机身内部需要预留发动机安装通道、燃油或电池舱、舵机安装位、航电设备固定面和检修开口，因此外形建模不能只关注曲面光顺，还要同步考虑内部设备的布置边界。机头锥区域可容纳空速管、摄像载荷或引导设备；机身中段截面变化连续，适合布置动力系统和重心配平重物；机翼根部与机身连接处需要保留足够的结构宽度，用于安装翼梁、舵机拉杆和加强肋。

　　设计思路上，机翼采用大展弦比平直略带后掠的形态，有利于提升巡航升阻比，翼尖上翘能够抑制翼尖涡带来的诱导阻力，同时增强横向安定性。机身侧面线条从机头向尾部逐渐抬高，尾部喷口区域收束，使喷流路径与机身轴线保持一致。垂尾采用大后掠轮廓，可在偏航方向提供稳定力矩；平尾位置避开机翼下洗扰动较强的区域，便于升降舵在不同迎角下保持有效控制。建模时需要重点控制机翼前缘、机身上表面和尾翼接合处的曲率连续性，避免局部凹陷或曲面折痕导致后续3D打印、模具加工或CFD网格划分出现问题。

　　外形尺寸方面，整机长度明显大于翼展比例，机身细长，机翼沿左右方向展开后形成较宽的升力面。若进入工程细化阶段，需要明确机翼根弦、梢弦、翼型厚度、上反角和安装角；机身最大直径应与所选喷气发动机或电动涵道的外径匹配，喷口末端需留出安装间隙和维护空间。机翼与机身的对接面不能简单做布尔合并，应在内部设计承力隔框、翼梁插接槽和蒙皮连接边，以便后续拆分成上机壳、下机壳、机翼、垂尾和平尾等可制造部件。

　　安装边界上，起落架若采用轮式方案，前起落架应布置在机头锥后方重心之前，主起落架靠近机身中段重心略后位置，保证地面滑跑时的俯仰稳定性；若采用弹射起飞或伞降回收，则可取消外露起落架，在机身腹部保留弹射滑块接口和伞舱空间。舵面布置方面，机翼后缘可设置副翼，平尾后缘设置升降舵，垂尾后缘设置方向舵，各舵面转动轴线需要与翼面后缘保持合理距离，舵机摇臂和连杆行程不能与蒙皮干涉。

　　结构拆分时，机身宜沿水平或纵向中分面剖开，内部设置隔框定位柱、螺丝柱和设备安装平台；机翼可做成中空蒙皮加肋板结构，在保证抗弯刚度的同时降低重量。材料选择若用于验证飞行，可采用轻质复合材料、3D打印树脂或轻木蒙皮组合；若仅用于风洞展示和教学，则可优先保证表面质量与装配精度。整机建模还需检查喷口与尾翼的热流边界，喷气动力状态下尾翼表面不宜过度靠近高温喷流，机身尾部应预留隔热和排气膨胀空间。通过这些结构处理，该固定翼平台能够在气动外形、内部装载、舵面控制和加工装配之间形成较完整的工程闭环。
