带遮阳棚老式农用轮式拖拉机结构

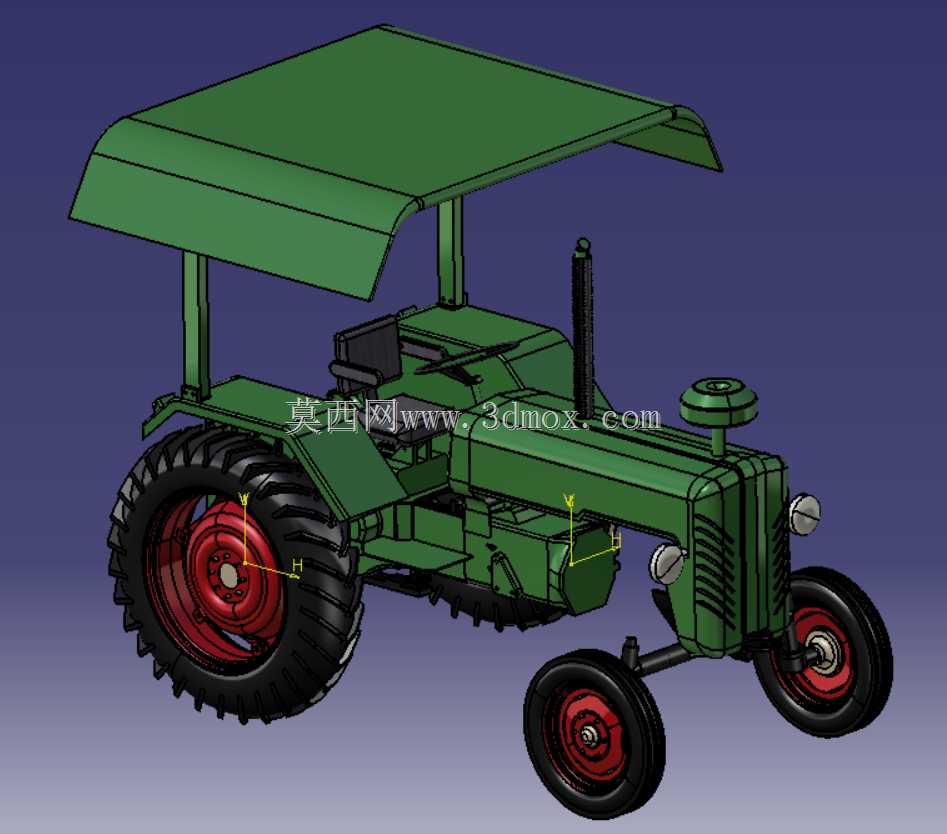

　　这套三维结构围绕丘陵小地块、果园行间、家庭农场转运和轻量耕整作业展开，主体采用老式轮式拖拉机的经典布置：前部设置外露式柴油发动机舱，中部为驾驶员操作区，后部承担牵引、悬挂和动力输出任务。整机没有追求大马力联合作业平台的复杂外覆盖件，而是把维修可达性、结构直观性和低速牵引能力放在优先位置，适合在狭窄田埂、村级道路、晒场和仓储区域完成短距离拖运、犁耕、耙地、喷雾机组牵引等工作。

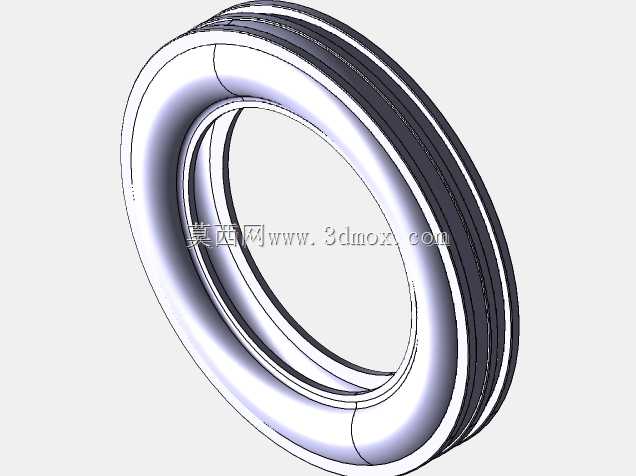

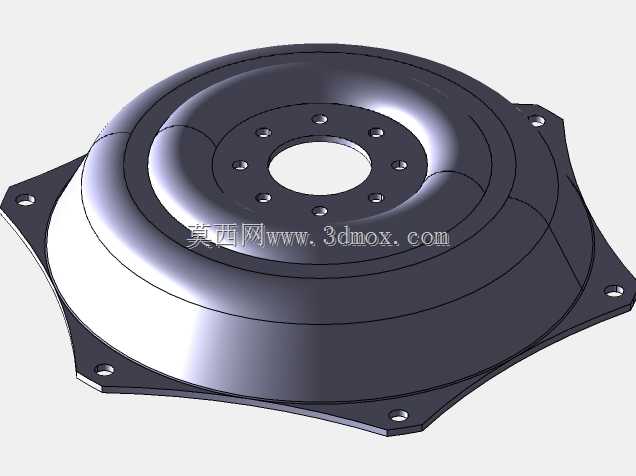

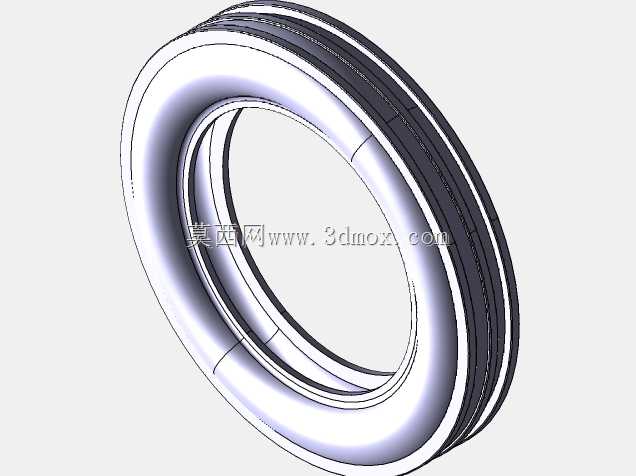

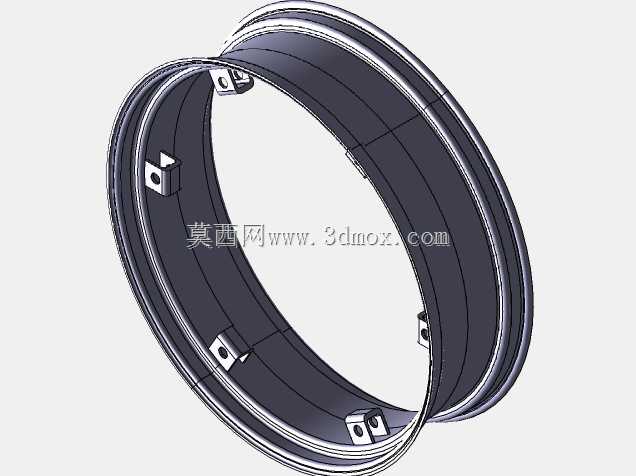

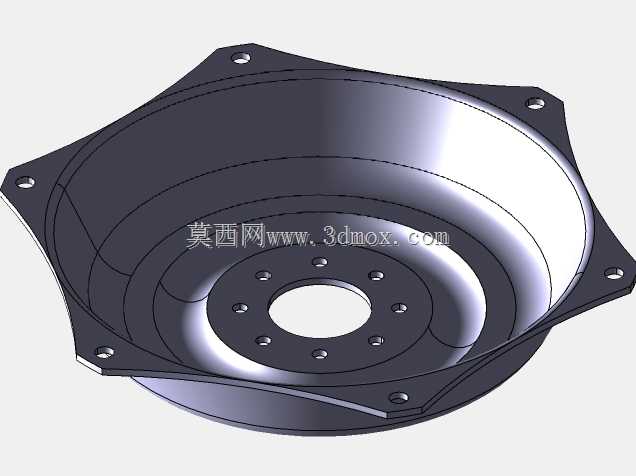

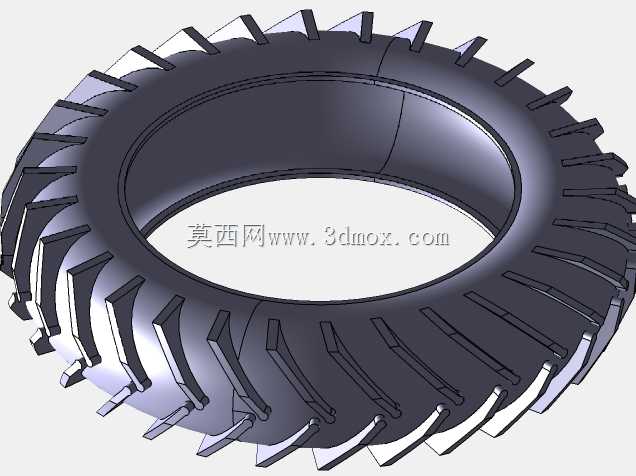

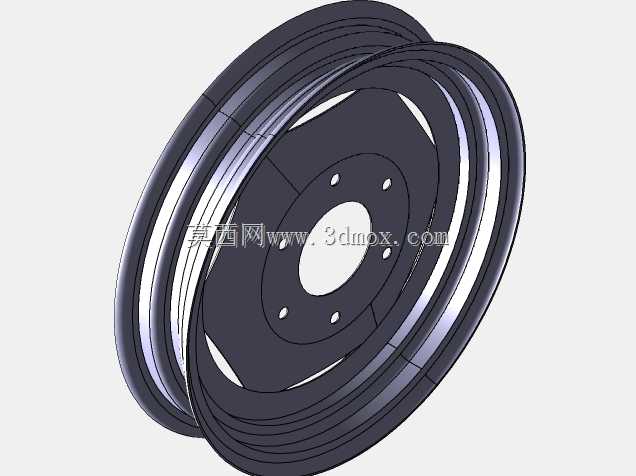

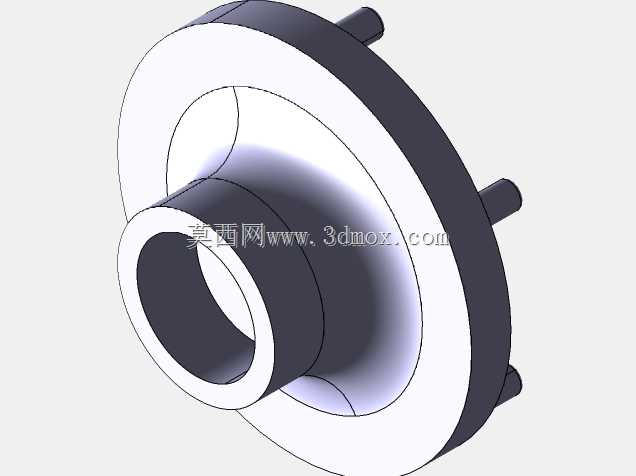

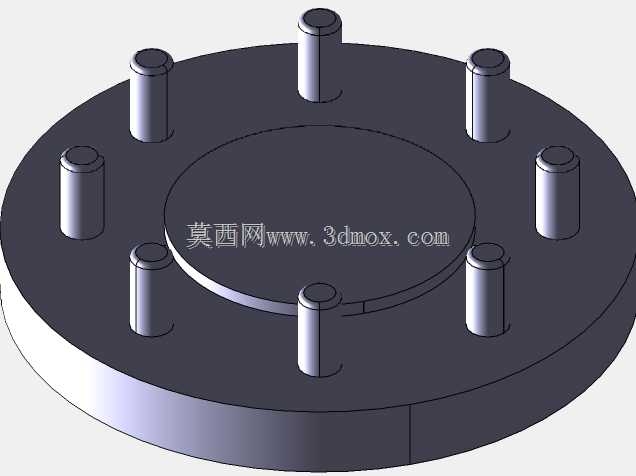

　　从外形边界看，模型保留了长车头、窄前轮、大直径后轮的比例关系。前轮采用较小轮距和转向轮布局，便于在田块掉头和沿作物行间穿行；后轮直径明显增大，轮胎花纹深、接地面积宽，主要承担驱动和附着任务。后轮红色轮辋与黑色深花纹轮胎形成清晰装配关系，轮毂、轮胎、轮轴和传动壳体在模型中均有独立结构表达。设计时需要重点控制后轮外缘与挡泥板、牵引架之间的间隙，避免满载弹跳或轮胎沾泥后发生干涉；同时前轮最大转角要与前桥、转向拉杆、发动机前支架协同校核，保证小半径转弯时不碰车体。

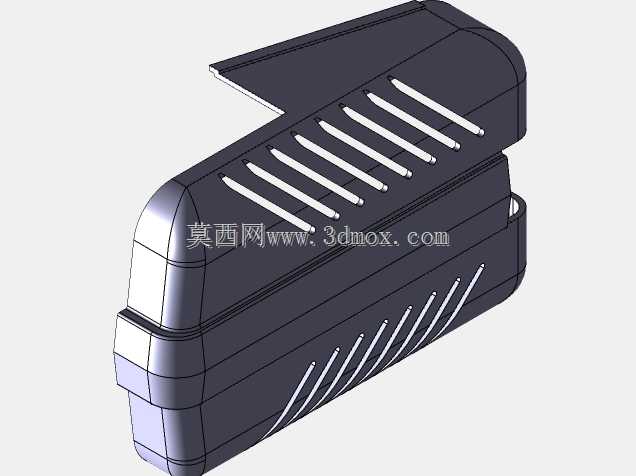

　　车头部分以直立散热格栅、圆形前灯、发动机上盖和排气立管构成识别特征。散热面布置在车头前端，利于车辆行进时自然迎风，冷却空气通过格栅进入发动机舱，再由机罩侧面和下部排出。排气立管沿发动机侧上方伸出，高度远离驾驶员呼吸区，也能减少热气流对遮阳棚下方操作空间的影响。前灯位于格栅两侧，位置简洁，便于夜间道路转移或场院作业时提供基础照明。发动机舱下方保留机架和底护区域，实际设计中可在此布置油底壳、启动电机、皮带轮和散热器支架，模型层级适合继续拆分成动力包、冷却系统和进排气系统。

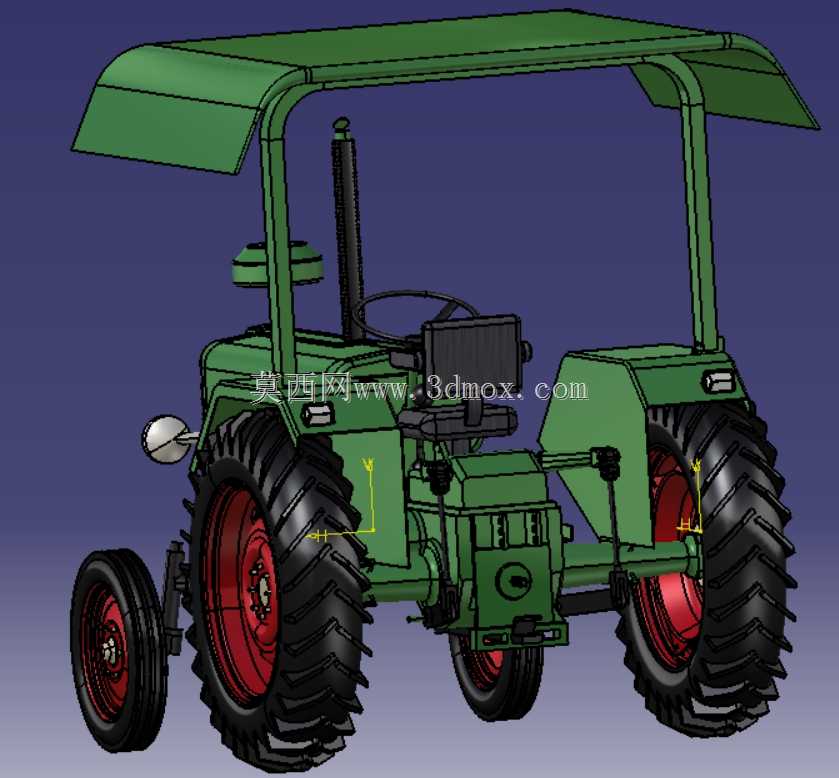

　　驾驶区位于发动机后方，采用开放式座椅和操纵杆布局，没有封闭驾驶室，而是通过四根立柱支撑一块大面积绿色遮阳棚。遮阳棚前缘向车头方向延伸，后缘也有外挑，能够在日晒条件下为驾驶员遮挡直射阳光；棚板边缘做折边造型，既增强薄板刚性，也减少雨天或冲洗时边缘滴水直接落在操纵区的问题。立柱与车架、棚架的连接位置需要重点考虑振动疲劳，不能只按静态遮雨棚处理；实际结构中通常会在立柱根部增加加强板、螺栓座或焊接衬板，并校核发动机怠速、路面冲击和农具牵引时产生的交变载荷。

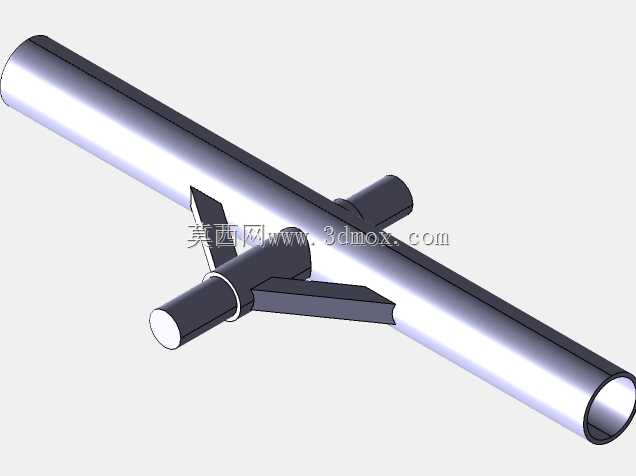

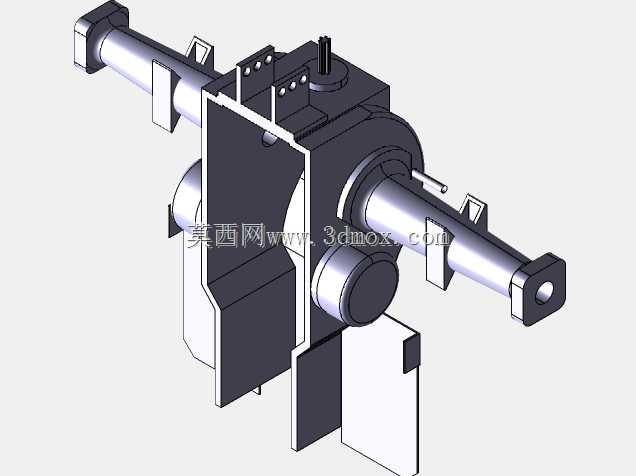

　　底盘设计体现了农用拖拉机的典型受力思路。发动机、离合器、变速箱和后驱传动沿车体纵向布置，动力经变速箱减速后传给大尺寸后轮，以获得较低车速和较大牵引力。车架两侧承担发动机、座椅、棚架和燃油箱等载荷，后部则预留牵引和悬挂接口，可连接拖斗、旋耕机、犁架或其他轻型农具。后轮附近的壳体不仅是传动部件安装基准，也是整车重量和牵引反力的主要传递区域，因此在三维建模时应保持后桥壳体、半轴套管、轮辋安装面和牵引点之间的位置关系准确。

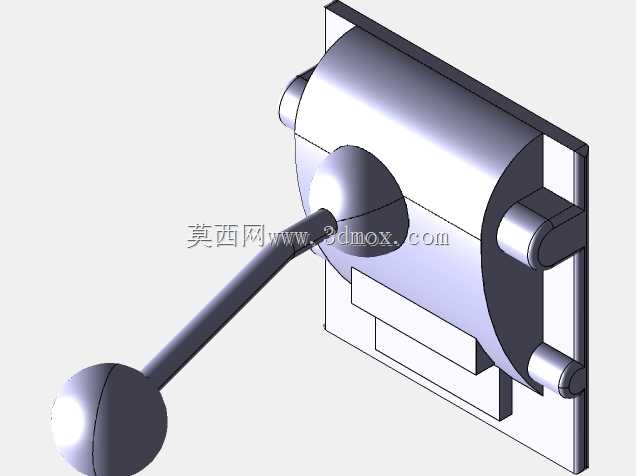

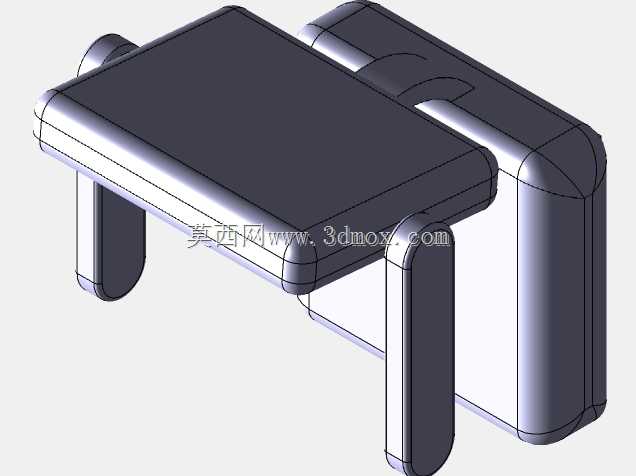

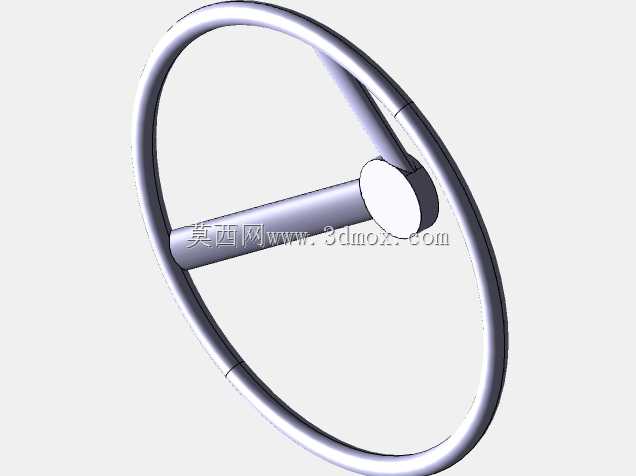

　　操作区的座椅位于前后桥之间偏后位置，驾驶员视野可覆盖车头、前轮和后方农具连接区域。方向盘、操纵杆、脚踏区域虽然在模型中以简化形式呈现，但布局逻辑符合人机工程：驾驶员坐下后可直接观察发动机罩前端，手部能够触及变速、油门和液压操纵件，脚部空间避开传动通道和高温部件。座椅下方及侧方可布置燃油箱、蓄电池或工具箱体，这些部件在老式农机上常采用紧凑集成方式，以缩短管路并降低重心。

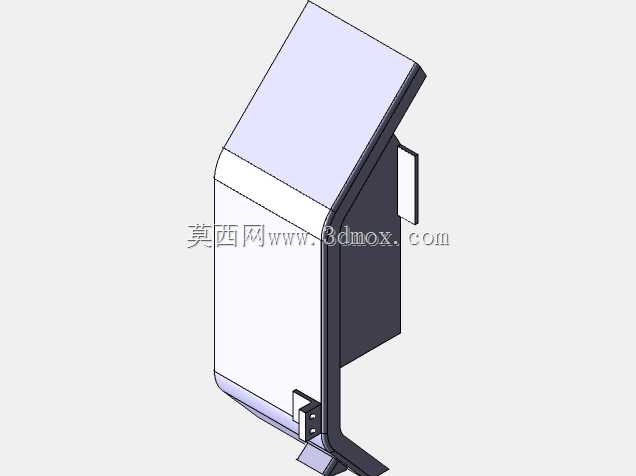

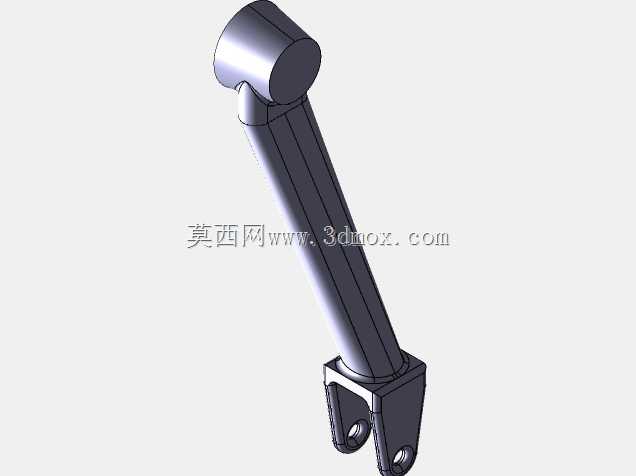

　　安装边界方面，整车宽度主要由后轮轮胎外缘和前桥转向极限决定，长度由车头发动机罩、前灯突出量和后牵引架共同决定，高度则受排气立管和遮阳棚顶面影响。在果园或大棚周边使用时，遮阳棚宽度和高度应与树枝、棚架横杆保持安全距离；在道路转运时，需要确认后轮外挡泥区域、后视镜或警示装置的安装空间；在挂接农具时，后牵引点高度、动力输出轴位置和悬挂拉杆行程应统一校核，避免农具提升后与后桥壳体或后轮发生碰撞。

　　模型的色彩分区也服务于结构识别：车体和棚架为绿色，轮辋为红色，轮胎为黑色，前灯和金属小件采用银灰色。这种分色方式不仅保留了老式农机的外观特征，也让设计师在装配检查时能够快速区分车身覆盖件、行走部件、操纵件和动力系统。对于结构设计人员而言，该模型可用于拖拉机总体布置教学、农机外形方案评审、底盘间隙分析、遮阳棚支架改型以及牵引机具匹配讨论；对于三维建模从业者，模型中规则曲面、轮胎花纹、轮辐、机罩折边和棚架支撑都具有较好的结构练习价值。
