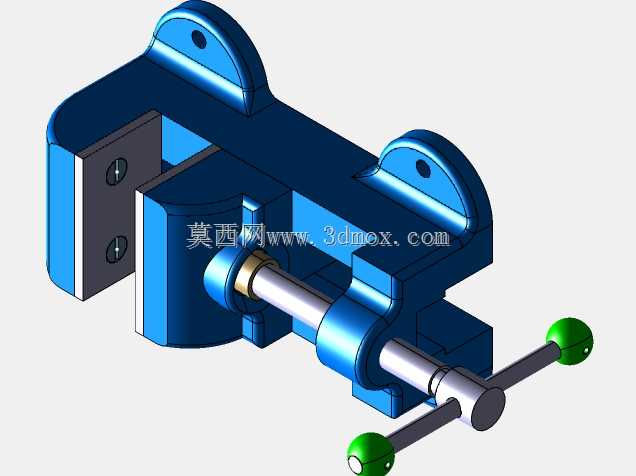

机加工台用手动螺杆式平口虎钳

　　这款手动平口夹持工装的整体结构围绕中小型工件的铣削、钻孔、锉修、装配定位场景搭建，固定钳身与活动钳身的配合面采用长导轨导向，螺杆旋转时活动钳身沿导轨做直线进给，不会出现夹持过程中的偏摆、翘动问题。从实际车间使用的边界条件来看，钳体两端的带孔安装耳直接贴合工作台T型槽台面，两个安装孔的中心距预留了标准台钳的装夹跨距，安装时穿入T型螺栓即可完成整机固定，不需要额外加工转接底座，钳体底部的支撑面做了整面铣平处理，和工作台面接触后不会出现单点悬空，重切削工况下的夹持刚性有足够保障。

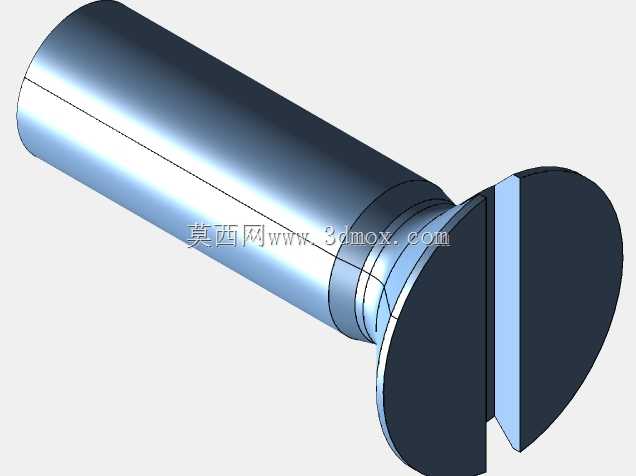

　　夹持端的两块钳口板采用可拆卸式结构，通过沉头螺钉分别锁紧在固定钳身和活动钳身的安装面上，钳口板的夹持面加工有细密防滑齿纹，夹持毛坯件、型钢件时可以嵌入工件表面避免打滑，长期使用后钳口磨损、齿纹压塌时，只需松开两颗沉头螺钉即可更换备件，不需要整体拆解钳身，维护成本很低。针对不同加工场景的使用需求，钳口板也可以更换为光面软钳口，夹持已加工完成的精密工件、铝件、铜件时不会夹伤工件表面，适配精加工工序的定位要求。

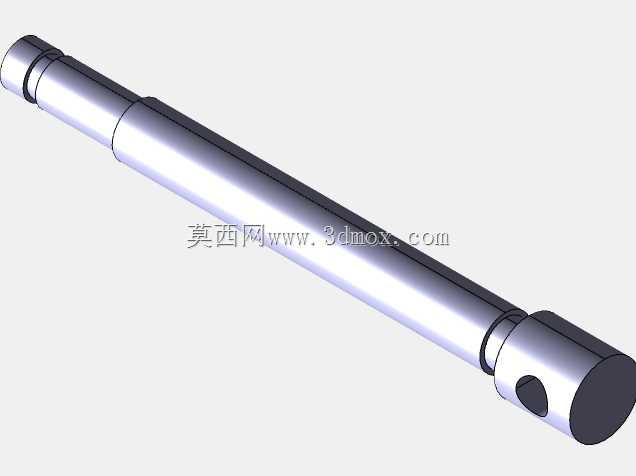

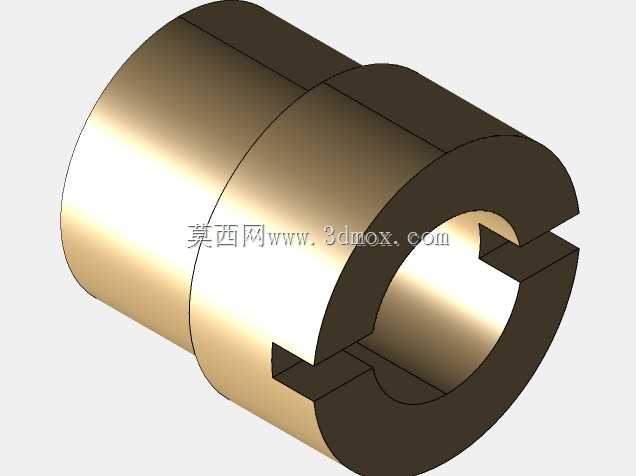

　　进给传动部分采用梯形螺纹螺杆，螺杆的轴向位置通过固定钳身端部的轴肩限位，旋转时只做回转运动、不产生轴向窜动，螺杆和活动钳身内部的螺母配合，将手柄的回转扭矩转化为活动钳身的直线夹持力。螺杆端部的衬套采用减摩材质，频繁开合、长期加载后也不会出现轴孔磨旷，传动间隙可以通过钳身侧的锁紧结构微调，长期使用后出现的螺纹磨损间隙能够被补偿，保证夹持进给的手感始终均匀。

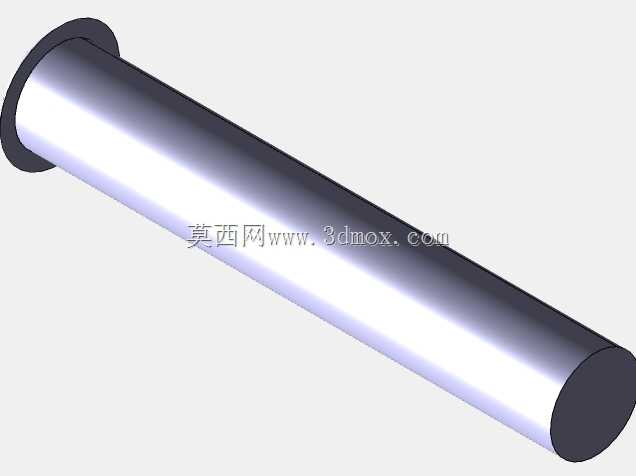

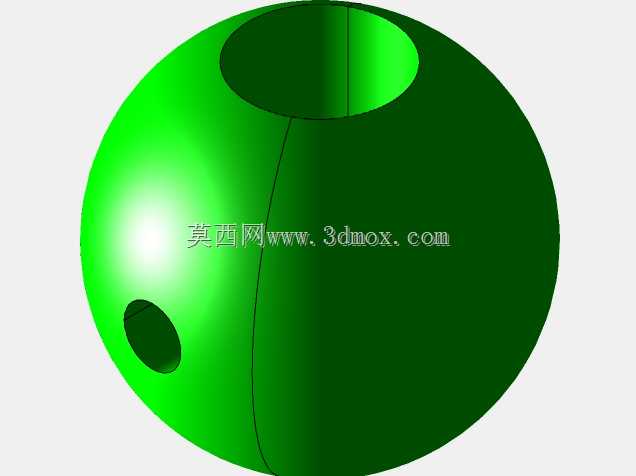

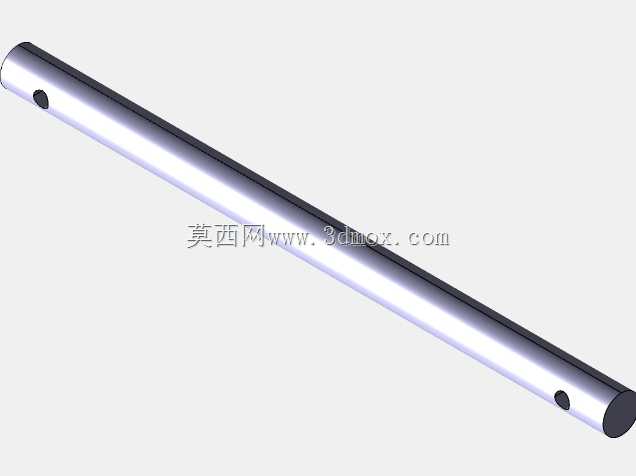

　　操作端的手柄为穿杆式结构，横向杆体两端装配球形握持头，操作人员施力旋转时可以双手同时加力，获得足够的夹紧力，手柄杆穿过螺杆端部的径向通孔，不需要使用时可以将杆体抽出、换边插入，适配钳台周边不同的操作空间，避免手柄和周边工装、刀具发生干涉。球形端头做了圆滑过渡，快速转动手柄时不会勾挂工作服、擦碰操作人员手部，车间使用的安全性更优。

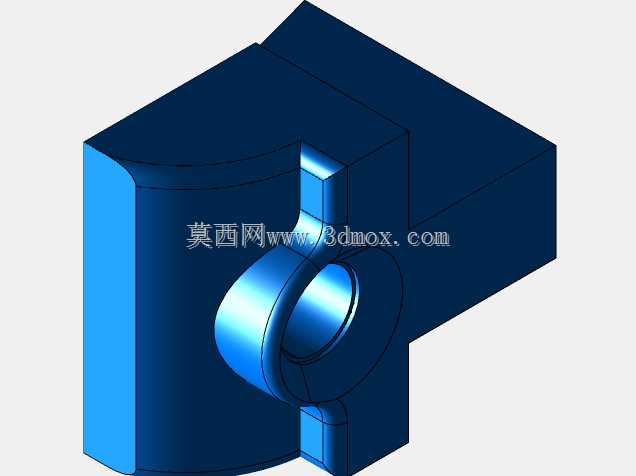

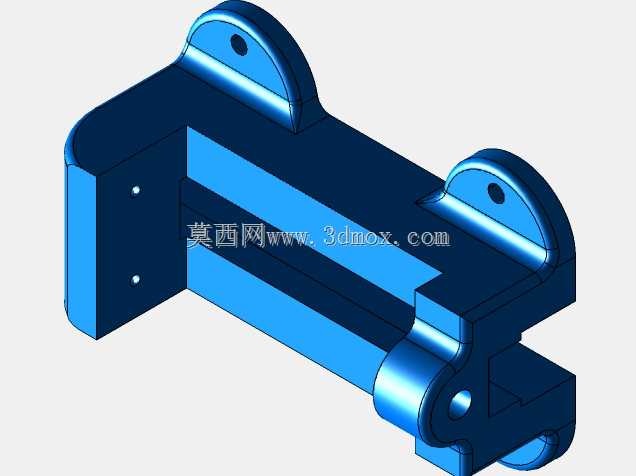

　　结构设计上固定钳身和活动钳身的主体采用一体式铸造构型的建模逻辑，整体壁厚均匀，导轨部位做了加厚处理，夹持工件产生的反作用力会沿着钳身侧壁直接传递到底部安装面，受力路径短，没有薄弱的拼接受力点。钳身两侧的加高立边在钳口张开到最大行程时，依然可以给活动钳身提供全行程的导向支撑，即使夹持尺寸接近最大开口的工件，活动钳身也不会出现导向段长度不足导致的低头、歪斜问题。

　　从工位适配的角度出发，这款虎钳的整体高度控制在普通台钻、小型铣床的工作台刀具行程范围内，工件装夹后待加工面的高度刚好落在刀具的有效切削区间，不需要额外垫高垫块。钳身的整体外轮廓没有突出的尖锐棱角，安装在工作台面上后，周边走刀、操作人员上下料的活动空间不会被突兀结构占用。日常使用中清理切屑也很方便，导轨面为平直开放结构，加工产生的铁屑、切削液可以直接用毛刷清扫，不会在封闭腔体内堆积卡滞，活动钳身移动时也不会将切屑挤入导轨配合面造成划伤。

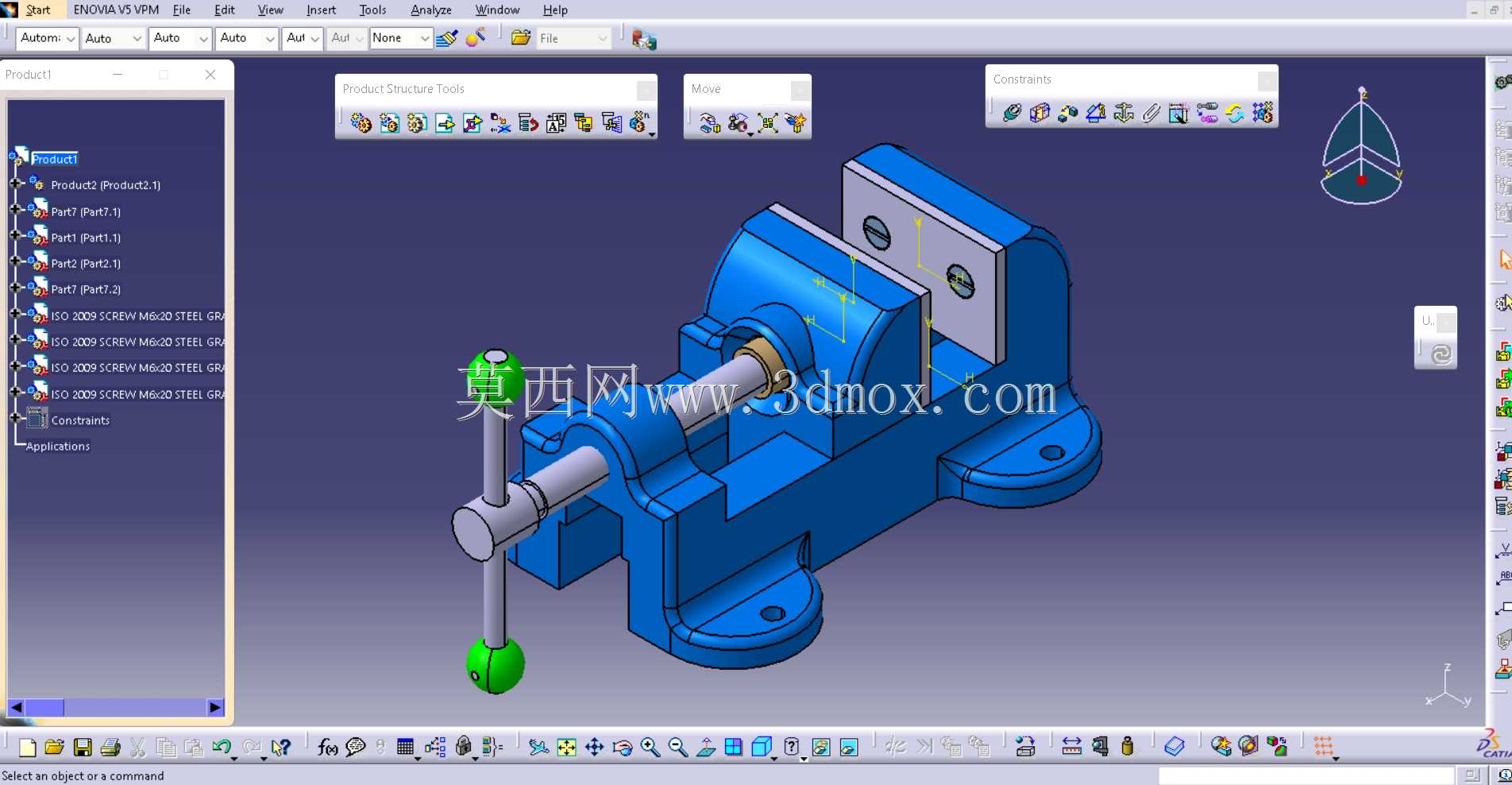

　　针对不同的工序用途，这款虎钳既可以在钳工台完成手工锉削、攻丝、装配的工件固定，也可以安装在小型数控铣床、钻床上完成轻负荷切削加工，夹持规则的方形、矩形工件时对中速度快，找正效率远高于手动压板的装夹方式，是小批量零件加工、工装维修、实训教学场景里通用性极强的基础夹持设备。建模过程中所有配合面的装配间隙、螺纹旋合长度、销钉定位位置都按照实际工装的装配公差逻辑搭建，活动部件的运动行程可以完整模拟，不存在结构干涉、运动死点，结构设计人员可以直接参考该构型完成不同开口尺寸、不同夹持力规格的台钳衍生设计，也可以作为工装库标准件直接导入装配场景，验证工位布局的空间合理性。
