机用精密平口钳夹持工装结构设计

　　这套夹持工装的核心定位是面向中小型铣削、钻削、钳工修配工位的通用装夹单元，整体结构围绕刚性夹持、快速对刀、稳定锁紧三个实际加工诉求展开，没有冗余的装饰性结构，所有外形轮廓都服务于装夹受力与工位适配。从实际车间使用场景来看，这类平口钳常固定在铣床工作台、钻床台面或者钳工修配台上，用来夹持方块坯料、长条型材、小型异形件，替代人工手扶工件完成铣平面、钻孔、铰孔、修锉等工序，在小批量零件加工、实训教学、工装试制场景里使用频率极高。

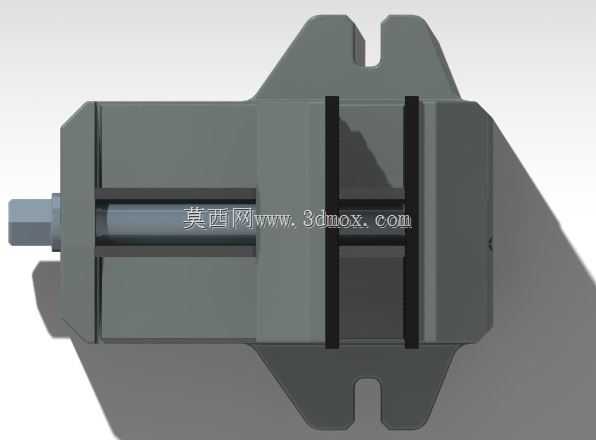

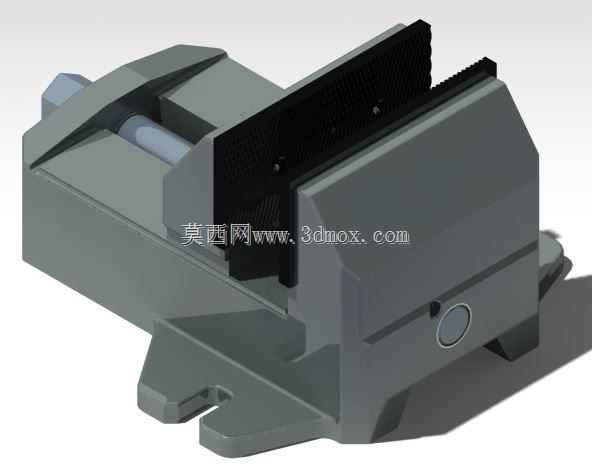

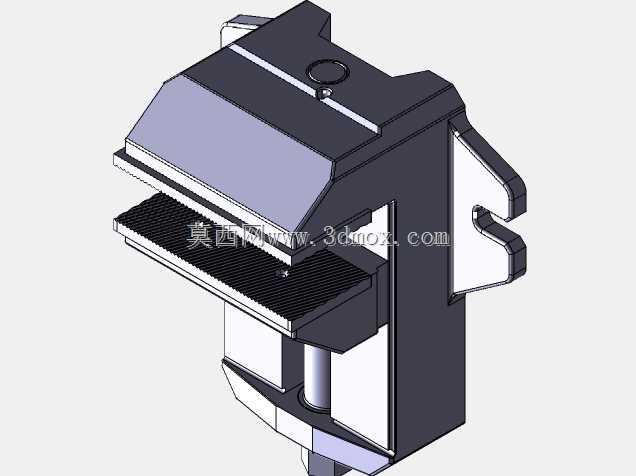

　　结构布局上，固定钳身与活动钳口呈对向布置，钳口贴合面加工有细密的防滑齿纹，齿纹方向垂直于工件进给受力方向，当夹持毛坯面或者已加工平面时，齿纹可以嵌入工件表层微小区域，避免铣削侧向力带动工件滑移。钳身底座采用加宽的落地支撑结构，底部预留两个对称的U型安装槽，安装槽的开口方向沿钳身长度方向布置，现场安装时可以直接穿过T型螺栓配合工作台T型槽固定，U型槽的预留间隙允许钳身在台面上小范围调整位置，不需要完全对准孔位就能完成锁紧，适配不同间距的工作台安装孔。底座的支撑底面做了整体铣平处理，保证钳身安装后与工作台面贴合率，避免装夹后钳身翘曲导致夹持精度丢失。

　　驱动锁紧部分采用丝杠副传动，丝杠端部布置在固定钳身侧端，旋转丝杠即可带动活动钳口沿钳身导轨面做直线往复运动，导轨面采用贴合式平面导向，配合间隙经过结构约束，活动钳口移动过程中不会出现上下翘动或者左右偏摆，保证两钳口的平行度在夹持行程内始终维持稳定。丝杠的端侧预留了方头或者六角受力位，现场可以使用加力杆增大力矩，在夹持重型坯料时提供足够的锁紧力，避免加工过程中钳口松动。

　　从外形尺寸与安装边界来看，钳身整体长度覆盖常规中小型平口钳的适配范围，钳口张开行程可以满足常见100毫米至150毫米宽度坯料的夹持需求，钳口高度预留了足够的夹持深度，既可以夹持较薄的板件，也可以竖立夹持长条型材完成侧面加工。整体高度控制在工作台面以上合理区间，加工时刀具从工件上方进给到切削位置，不会和钳身本体发生干涉，钳身两侧的轮廓做了斜向加强筋过渡，在不额外增加整体重量的前提下提升了钳身的抗弯截面模量，当承受较大的铣削侧向冲击力时，钳身不会出现明显的弹性变形。

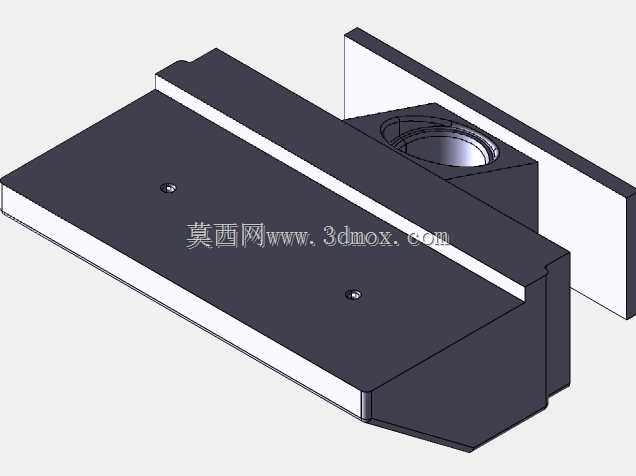

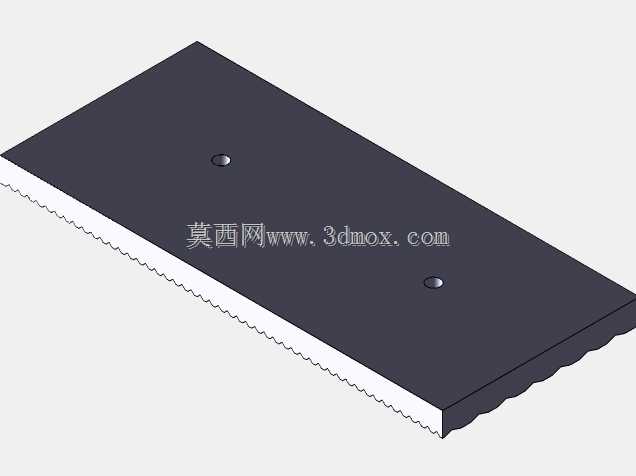

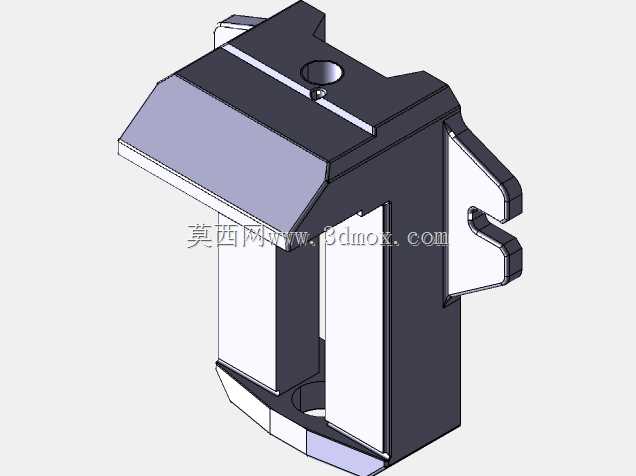

　　设计思路上优先保证受力路径短且直接：工件受到的切削力首先传递到两侧钳口，再通过钳口直接传递到整体式钳身，最后经由底座安装螺栓传递到机床工作台，整个传力路径没有薄弱的拼接环节，固定钳身和底座为一体化结构，消除了装配式连接的松动隐患。活动钳口与滑块的配合面经过耐磨结构设计，长期反复开合磨损后，可以通过调整镶件或者修磨配合面恢复导向精度，延长工装的整体使用寿命。钳口板采用可更换式结构设计，当防滑齿纹长期使用磨损或者夹持不同材质工件需要更换软钳口时，可以直接拆卸固定螺钉更换铜钳口、铝钳口，避免夹伤已加工的精密工件表面。

　　在实际工位适配中，钳身的侧面与端面都预留了平整的基准面，安装到机床工作台后，可以直接通过百分表拉表找正钳口固定面与机床进给轴的平行度，找正完成后锁紧底座安装螺栓即可投入使用，不需要额外制作复杂的连接底座。对于需要批量加工相同尺寸零件的工位，还可以在钳口内侧加装定制的定位挡块，工件靠紧挡块即可完成快速定位，每次装夹不需要反复打表找正，大幅缩减单件装夹辅助时间。整体结构没有复杂的异形曲面，所有加工面都可以通过普通铣、磨工序完成加工，制造工艺性好，维护拆解简单，完全符合机加工车间通用工装的实用设计原则。
