台式机用平口虎钳夹持工装结构

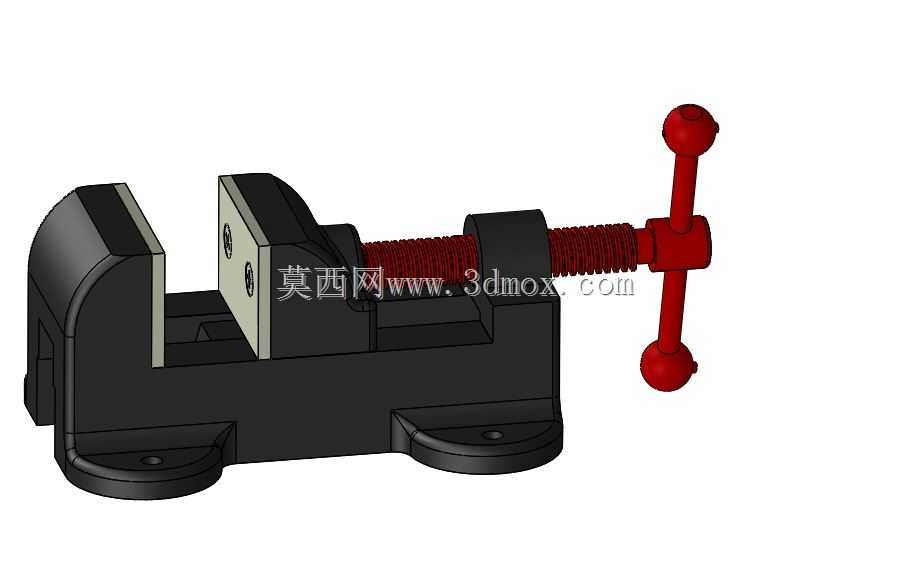

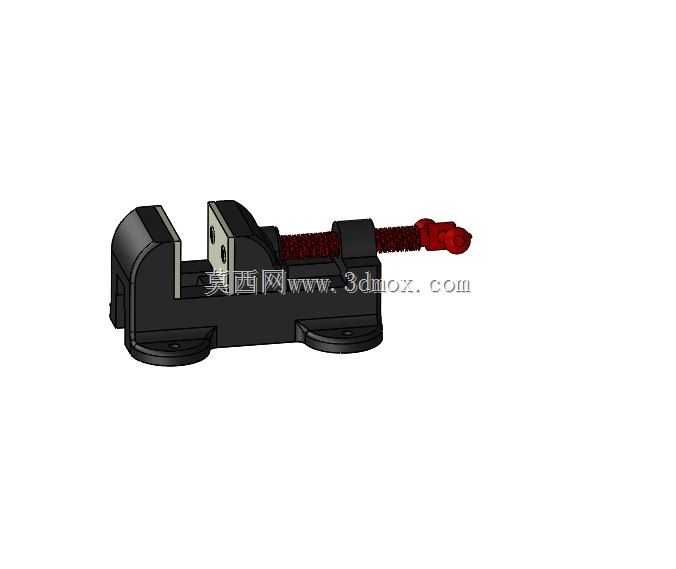

　　这套台式平口虎钳属于钳工、机加工工位上最常见的手动夹持工装，整体结构围绕快速装夹、稳定承力和小范围适配展开，在钻床配钻、铣床轻铣、钳工修配、装配定位、试样打磨等场景里承担工件固定任务。工件放入钳口之间后，转动端部T型手柄，丝杠通过螺纹副将旋转运动转化为活动钳身的直线进给，两侧钳口平行收拢，把毛坯件、半成品件或工装块压紧在固定基准面上，避免加工过程中工件窜动、翘起或随刀具偏转。

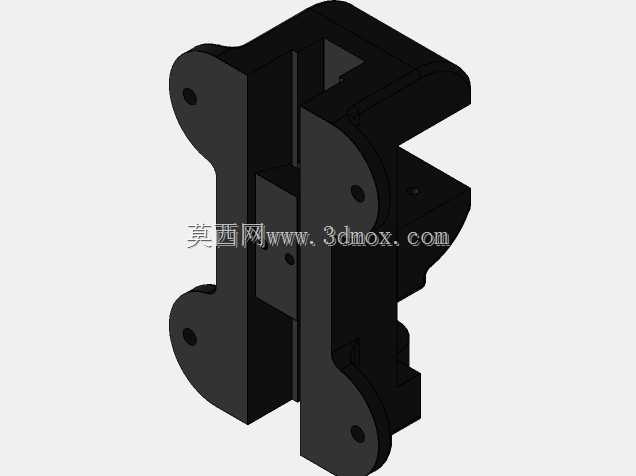

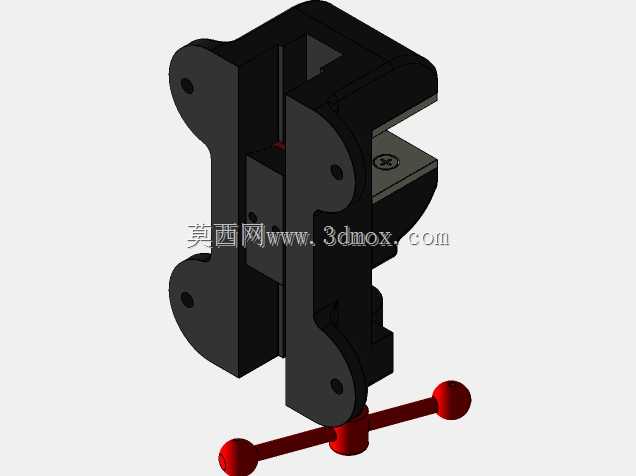

　　从受力路径看，夹紧力由手柄输入，经丝杠传递到活动钳身，再通过钳口板作用到工件；固定钳身、底座和安装耳座最终把切削反力传到工作台面。底座两端带安装孔，使用时可通过螺栓直接固定在钳工台、机床工作台或专用夹具基板上，安装边界需要预留手柄回转空间：操作侧不能贴墙或布置其他干涉部件，T型手柄两端球头在整周转动时要有足够避让半径，否则快速开合时会发生磕碰。钳身长度方向决定最大开口行程，选型时要结合常加工工件的宽度、垫块厚度和对刀空间综合判断；钳口高度方向则影响工件夹持深度，较高工件可配合平行垫铁支承底面，保证夹紧后基准水平。

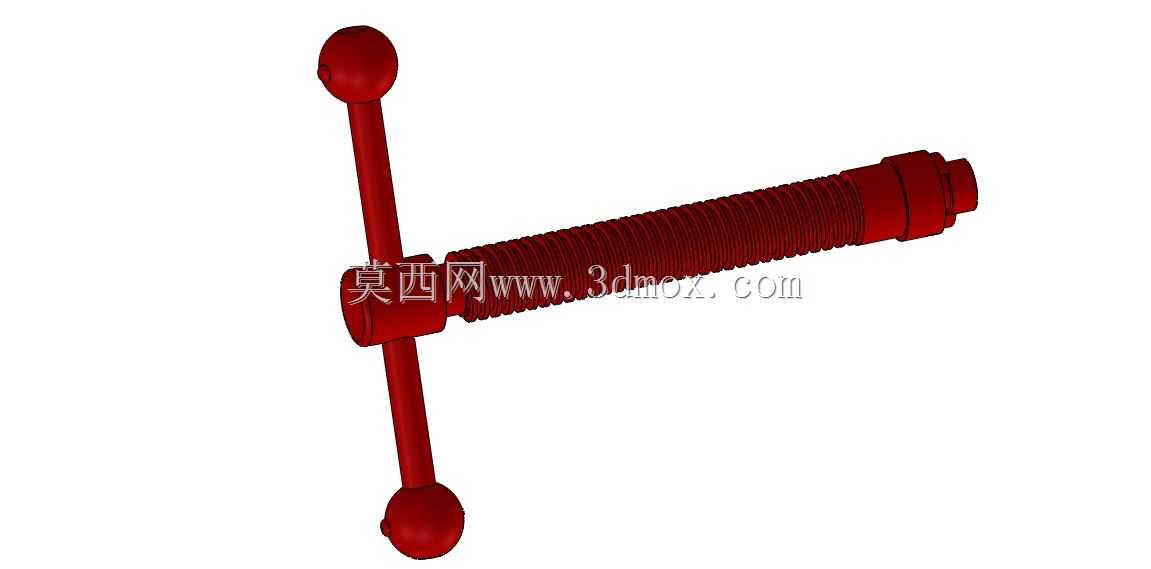

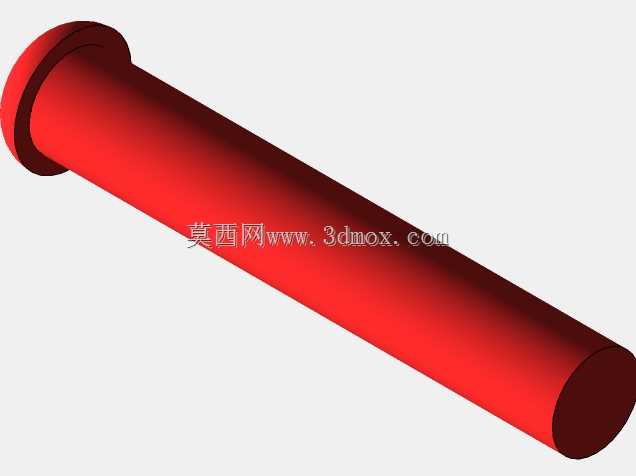

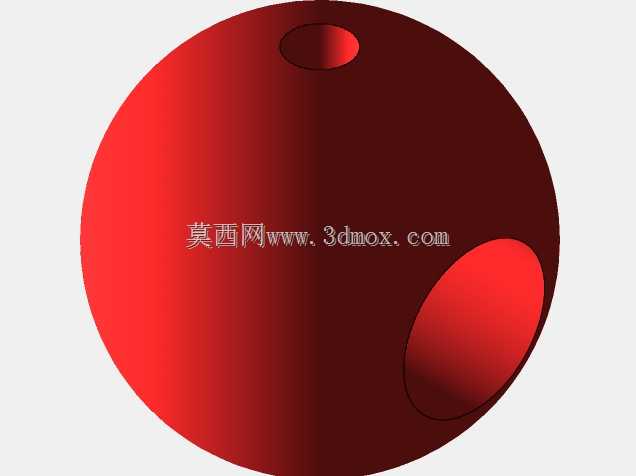

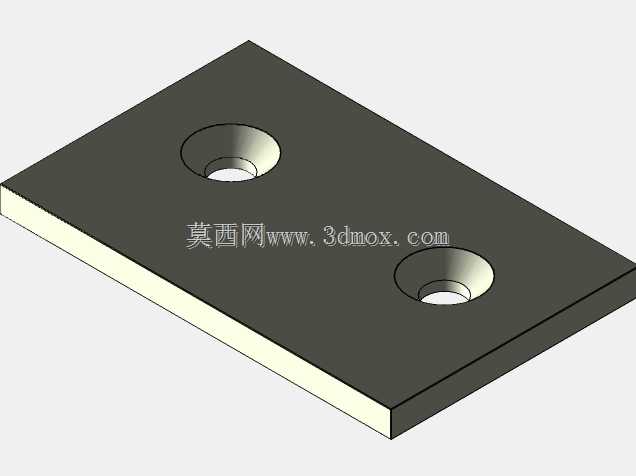

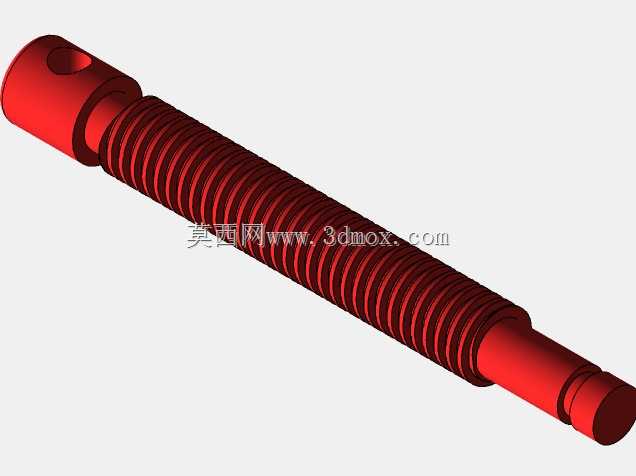

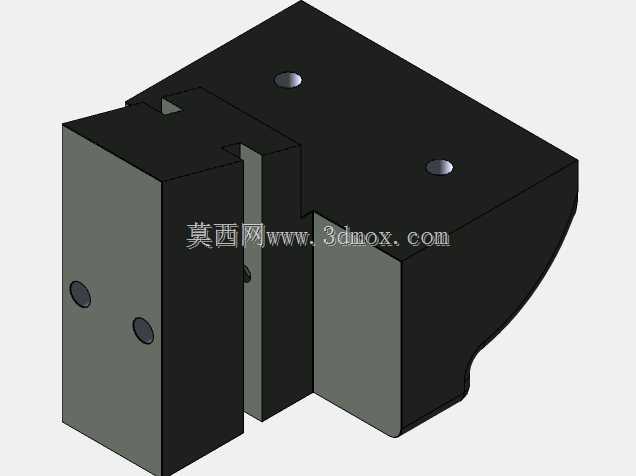

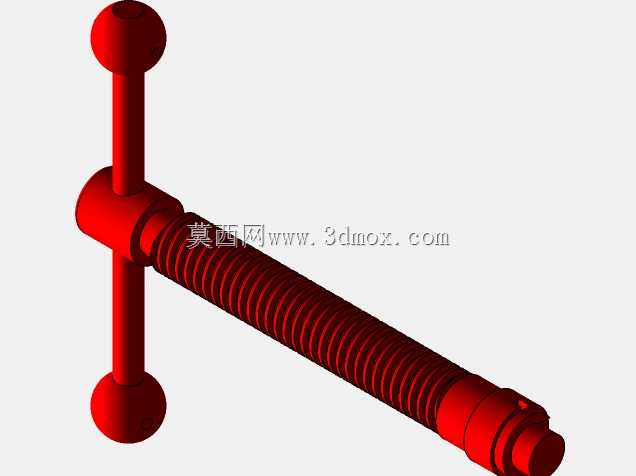

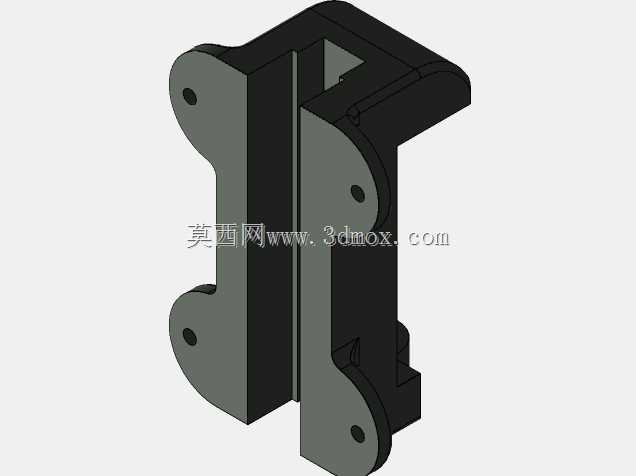

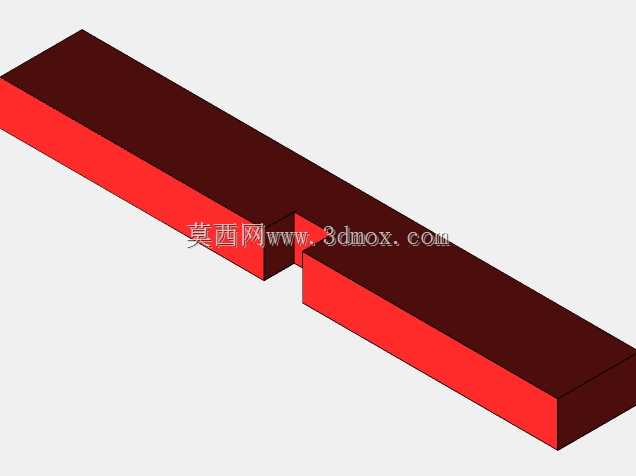

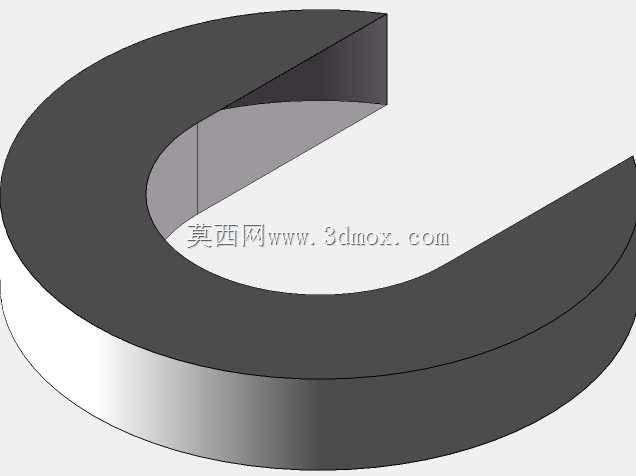

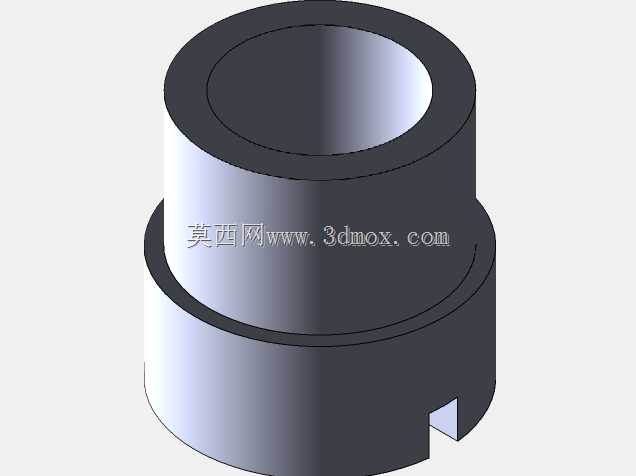

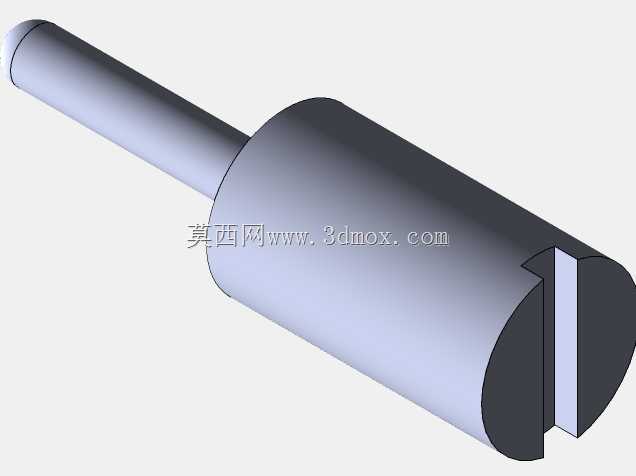

　　结构设计上，固定钳身与滑动导轨做成一体或装配式长导轨面，活动钳身沿导轨平移，间隙控制直接影响夹持精度。导轨过紧会使丝杠操作沉重，过松则活动钳身容易上翘，导致夹紧时工件抬起。钳口板通常单独加工并用螺钉固定，齿面或光面可根据工件材质更换：粗加工用带齿钳口增加摩擦，精加工软材料或已加工面时可换铜质、铝质护口，避免压伤表面。丝杠采用梯形螺纹更适合这种低速、大轴向力、频繁正反转的手动工况，耐磨性能和自锁能力均优于普通细牙螺纹；手柄端部球头设计让操作者在任意角度都能方便施力，快速接近工件时可大力转动，接近夹紧位置后再用手腕增力，形成足够而不过载的夹紧力。

　　实际工位布置中，虎钳常作为模块化夹具的基础载体：底座固定后，钳口上可加装V型块夹持轴类零件，配定位挡块实现重复定位，也可配合角度垫铁完成斜面钻孔、攻丝或修配。对于小批量多品种生产，不必为每种零件专门设计复杂夹具，利用平口虎钳加标准垫块就能快速构成定位夹紧方案，缩短准备周期。设计三维结构时，需要重点核对丝杠轴线与导轨面的平行度、活动钳身运动极限位置、钳口闭合后的贴合状态，以及手柄在最大开口和最小开口位置是否与底座、螺栓或工作台边缘干涉。底座安装孔的位置尺寸要与工作台上的T型槽或预留螺孔对应，耳座厚度和孔边距要承受夹紧时的倾覆力矩，避免长期使用后底座变形。

　　维护层面，导轨面和丝杠螺纹段需要保持清洁并定期润滑，铁屑进入滑动面会拉伤配合面，使进给卡顿；钳口板磨损或压塌后应及时更换，否则两钳口平行度下降，会造成工件夹持不均。对于需要在数控设备上使用的场合，还要确认虎钳总高与刀具行程、安全门开闭范围相容，夹紧后工件最高点不得超出机床加工允许边界。整体模型把固定钳身、活动钳身、丝杠、手柄、钳口板、底座紧固件等关系完整表达，可用于夹具方案演示、工位布局校核、非标夹紧机构改型参考，也适合作为手动螺旋夹紧原理的典型结构案例。
