直列三缸内燃机活塞曲柄连杆总成

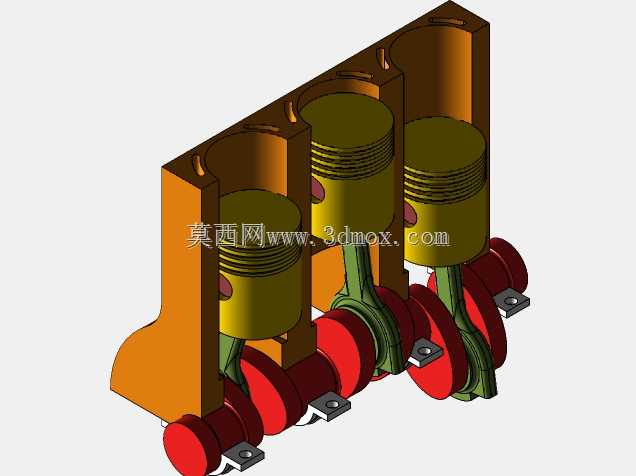

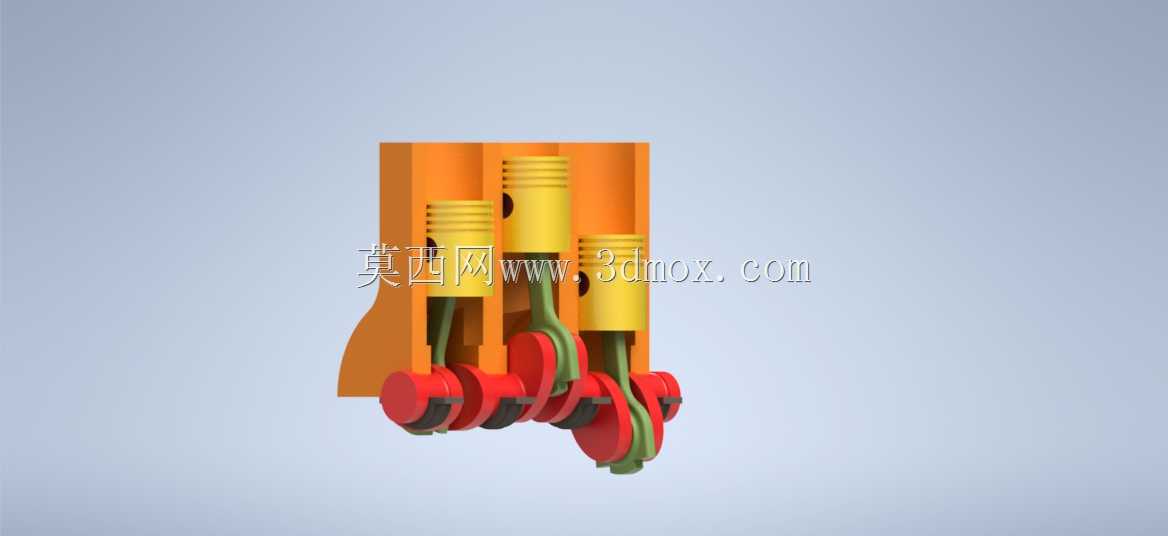

　　这套直列三缸内燃机核心运动总成，完整还原了车用往复式活塞发动机从燃烧做功到动力输出的核心传动链路，覆盖气缸体上段、活塞组、连杆组件、曲轴曲柄销、配重平衡块等全部核心运动部件，是汽车动力系统教学演示、发动机结构研发、动力总成匹配工作中常用的三维结构参考样件。

　　从实际工程应用场景来看，这类三缸曲柄连杆总成的三维数模，常被用于职业院校汽修专业的发动机拆装实训课件制作、车企动力总成部门的三缸机NVH优化前期结构校核、小型代步车/混动增程器的动力舱布置干涉检查，也可作为机械专业曲柄连杆机构运动仿真的基准模型，导入运动分析软件后可直接添加活塞往复约束、连杆转动副、曲轴旋转驱动，模拟发动机从怠速到额定转速全工况下各部件的运动轨迹、受力分布与动平衡状态。

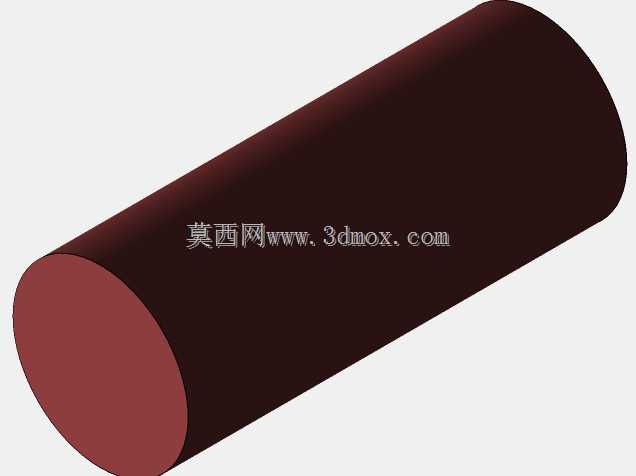

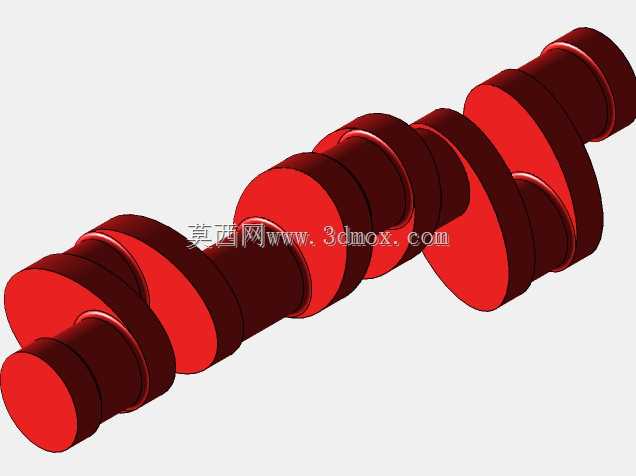

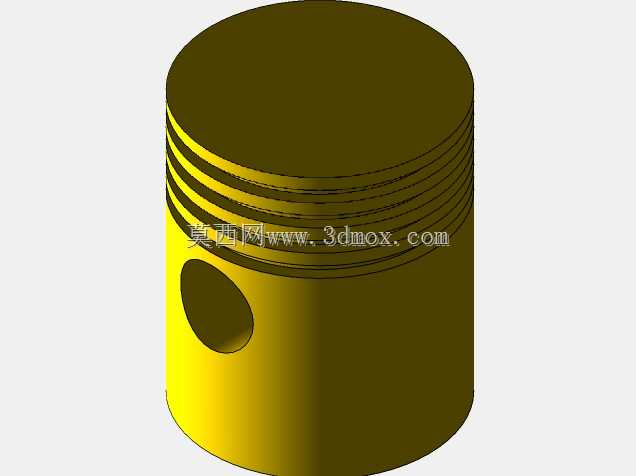

　　在结构功能设计层面，整套总成严格遵循直列三缸发动机的做功相位逻辑：三个气缸沿缸体轴向等距并排布置，相邻曲柄销之间保持120度相位夹角，保证三个气缸交替做功时动力输出连贯无明显间断；活塞采用裙部导向结构，外壁预留活塞环安装槽位，工作时在气缸内壁做高速往复直线运动，承接燃油燃烧爆发的向下推力，通过活塞销将作用力传递给连杆；连杆采用大头分体式设计，大头端紧扣曲轴曲柄销，小头端通过活塞销与活塞铰接，把活塞的直线往复运动转化为曲轴的旋转运动；曲轴末端集成多块扇形配重平衡块，用来抵消活塞往复运动、连杆摆动产生的一阶二阶惯性力，降低整机运行振动。

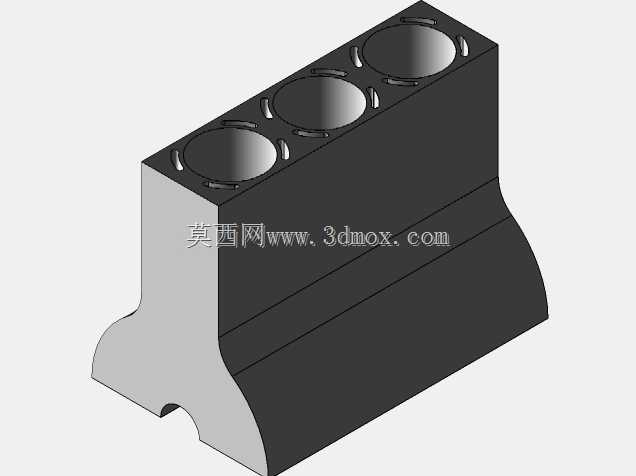

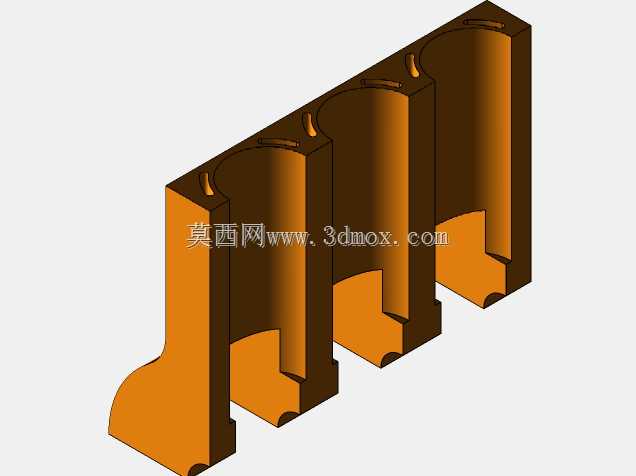

　　建模过程中完全贴合实际发动机的装配逻辑：缸体部分预留了三个气缸的安装腔，腔体内壁与活塞外壁预留了符合行业标准的运动配合间隙，避免运动仿真过程中出现部件干涉；活塞销、连杆衬套、曲柄销配合位都按照实际装配关系做了同轴度约束，所有运动副的铰接位置都预留了合理的转动间隙，既不会出现结构穿模，也能真实还原实际机构的装配公差；外露的配重块轮廓按照实际三缸机的动平衡配重比例绘制，外形尺寸匹配0.6-1.0L排量三缸汽油机的常规尺寸区间，整机横向安装宽度控制在300mm以内，轴向长度适配普通横置前驱车型的动力舱安装边界，缸体侧边预留的安装凸台位置可直接对接整车悬置安装点，不需要额外调整结构即可完成动力总成的初步舱内布置。

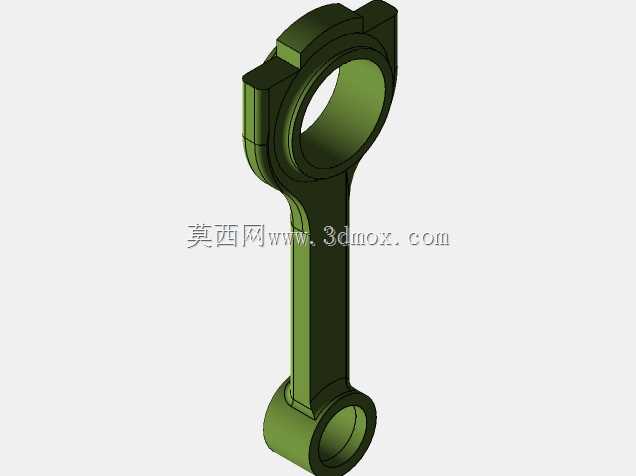

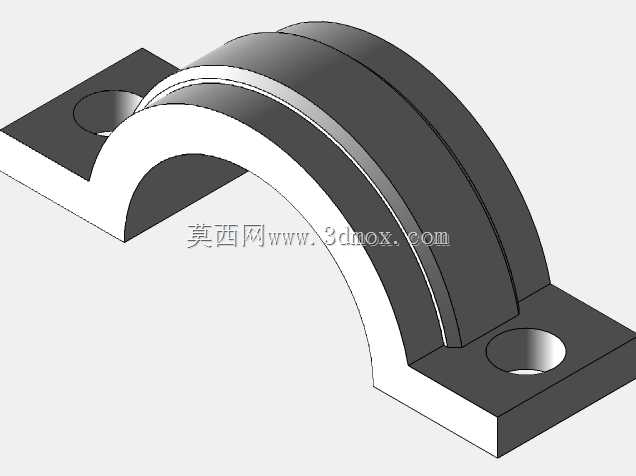

　　针对结构设计从业者的实际使用需求，数模在细节处做了贴合工程实际的处理：连杆杆身采用轻量化工字截面，在保证结构抗拉强度的前提下尽可能降低往复运动质量，减少惯性载荷；活塞顶部预留了燃烧室凹坑的造型空间，可后续调整凹坑深度、气门避让槽位置来匹配不同的压缩比设计；曲轴主轴颈的位置预留了轴承安装位，可直接添加轴瓦、主轴承盖等附属部件完成整机下半部分的装配扩展。整套模型没有多余的冗余特征，各部件拆分清晰，既可以用来展示发动机内部核心运动结构的工作原理，也能作为小型动力设备研发阶段的结构参考，帮助设计人员快速核对曲柄连杆机构的布置尺寸、运动包络，避免后续设计中出现活塞撞气门、连杆碰缸体、运动件干涉舱内周边附件等常见工程问题。
