大口径卡套式管路连接锁紧环

　　在中低压流体输送、液压站配管以及工业测控管路的现场装配环节，大管径硬管的密封锁紧一直是容易被忽略却直接决定整机可靠性的细节。这套卡套连接环针对三英寸规格的金属硬管设计，对应DIN32676系列管路连接标准，主要承担管路对接时的径向抱紧与端面密封限位作用，常见于食品级流体管线、化工辅料输送管路、水处理设备主管路以及大流量气动系统的硬管铺设场景。

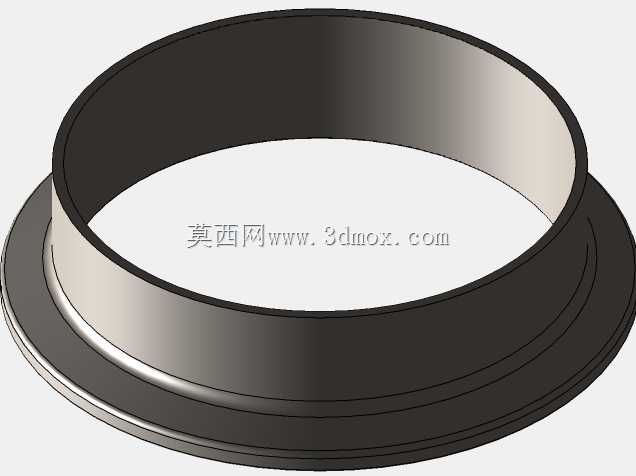

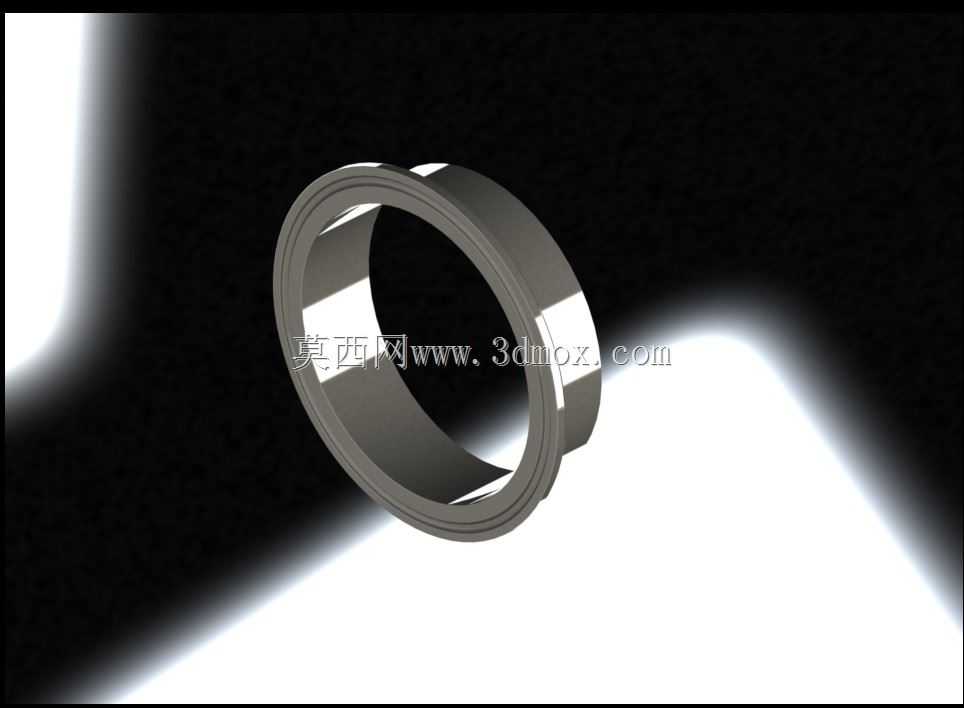

　　从实际装配逻辑来看，该零件属于卡套接头的核心锁紧承力件，整体为带单侧凸缘的环形薄壁结构，内壁加工有与卡套刃口配合的限位台阶，外壁预留均匀的环形受力带。装配时将环体套入待连接的无缝钢管端部，配合接头本体与锁紧螺母旋合，螺母端面压紧环体外侧凸缘，推动环体沿接头内锥面轴向进给，环体内侧的卡紧刃口逐步切入钢管外壁，在钢管表面形成连续的环形咬合密封带，无需额外焊接或攻丝即可完成硬管的固定与密封，大幅降低现场管路改装的作业难度。

　　结构设计上，环体的壁厚经过反复校核，既保证旋紧过程中有足够的刚性传递轴向压紧力，避免环体受压发生整体屈曲变形，又预留了适度的弹性变形空间，让刃口可以均匀吃入管材表面，不会因硬度过高导致钢管外壁被压裂。单侧凸缘的厚度与外径尺寸严格匹配对应规格锁紧螺母的内沉槽，旋紧时螺母的推力可以均匀作用在整个环体端面，不会出现偏载导致的局部卡滞。环体两端的倒角做了圆滑过渡，穿管时可以顺畅滑过钢管外壁，不会刮伤管材表面的防锈层，也能避免装配时工人被锐边划伤。

　　安装边界方面，该环体适配公称通径三英寸的标准无缝钢管，建模时严格按照标准给定的配合公差搭建：环体内孔与钢管外径采用小间隙配合，预装时可以手动推到指定预装位置，轴向进给到位后刃口的过盈量控制在合理区间，既保证咬合密封强度，又不会因过盈量过大导致钢管截面被压变形、通流面积缩径。环体的最大外径完全容纳在配套锁紧螺母的内部空腔中，装配完成后没有外露突出结构，多根管路并排铺设时不会发生零件干涉，管路支架的排布间距也可以按照标准管夹尺寸统一规划。

　　在工况适配性上，该环形零件的结构可以兼容不锈钢、碳钢、铜质等多种材质的硬管，配合对应材质的卡套刃口处理，既能在常温给排水管路中长期使用，也能承受一定温度的流体冲刷。环体本身的回转类结构完全对称，没有异形突出特征，数控车削加工时一次装夹即可完成内外圆、端面、倒角与刃口部位的全部加工，工艺性良好，量产时加工效率高，质量一致性容易管控。建模过程中完整还原了环体的所有配合特征，包括凸缘的厚度尺寸、内壁台阶的过渡圆角、刃口处的微小角度，在三维软件中可以直接完成与配套接头、螺母、钢管的虚拟装配，提前验证旋合行程是否足够、刃口咬合位置是否处于钢管的有效壁厚区间，避免实际加工装配后出现密封泄漏、锁紧滑脱的问题。对于管路设计人员来说，该模型可以直接嵌入整套设备的管路总成中，用于检查管路走向时的连接空间是否充足，核算装配时扳手的操作空间是否预留到位，减少现场装机时的配管返工。
