两级圆柱齿轮减速箱内部传动结构

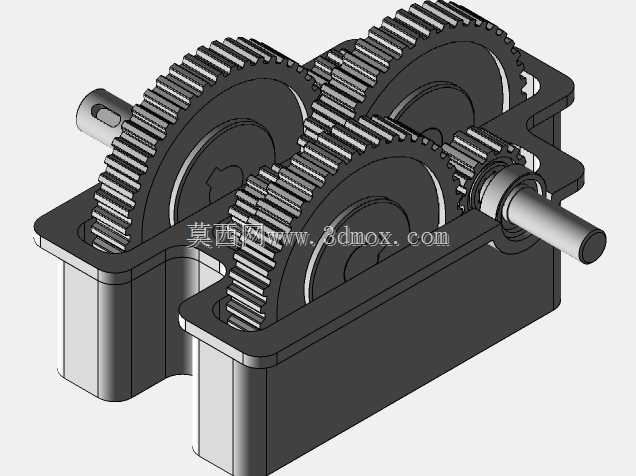

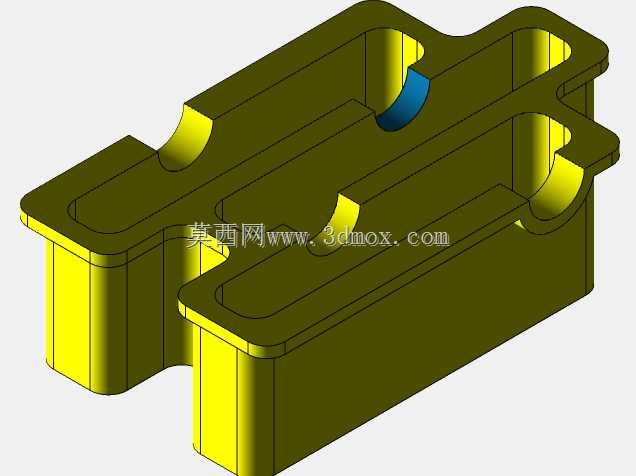

　　该结构展示的是一台剖开式两级圆柱齿轮减速装置，核心由箱体、四根平行轴系、四枚渐开线圆柱齿轮、输入输出伸出轴以及轴承安装位组成，整体采用直齿平行轴布置，齿轮副在箱腔内分层啮合，动力从一侧高速轴输入后，经过两级齿数放大实现转速降低、扭矩提升，最终由低速轴向外输出。从现场布置逻辑看，这类减速结构常用于输送线驱动、小型搅拌设备、轻工包装机组、农用辅机以及工位回转机构中，承担电机与工作执行端之间的转速匹配和负载传递任务。箱体采用上下分体的油浴式壳体思路，下部腔体预留储油空间，齿轮运转时可将润滑油带至啮合区，减少齿面磨损；箱壁在轴穿出处设置轴承座孔，用于容纳支承轴承并约束轴系径向跳动。外形上，箱体轮廓随齿轮外圆和轴间距展开，

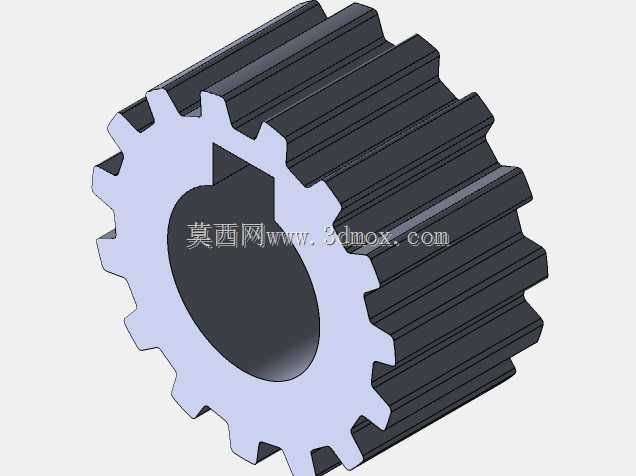

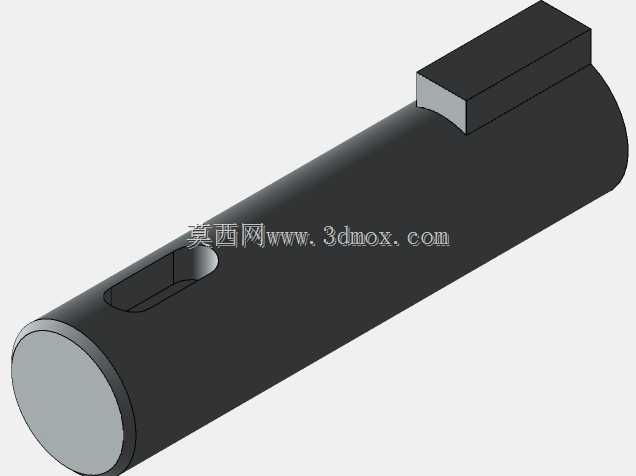

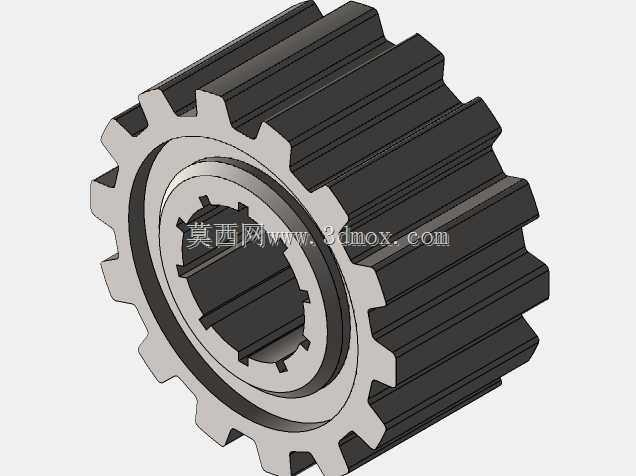

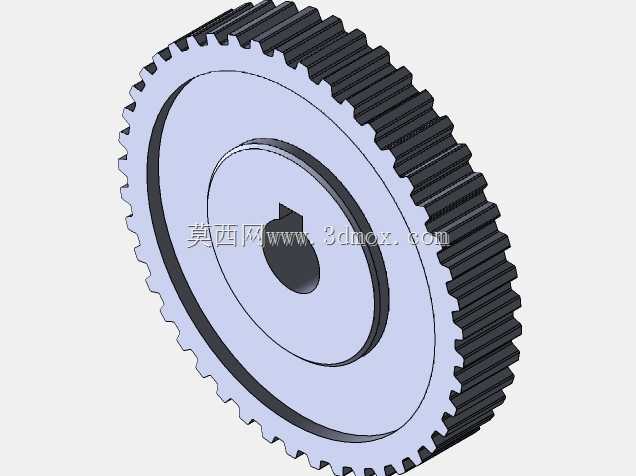

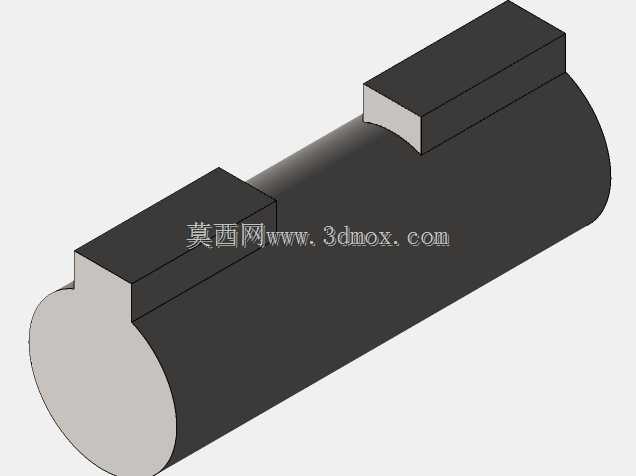

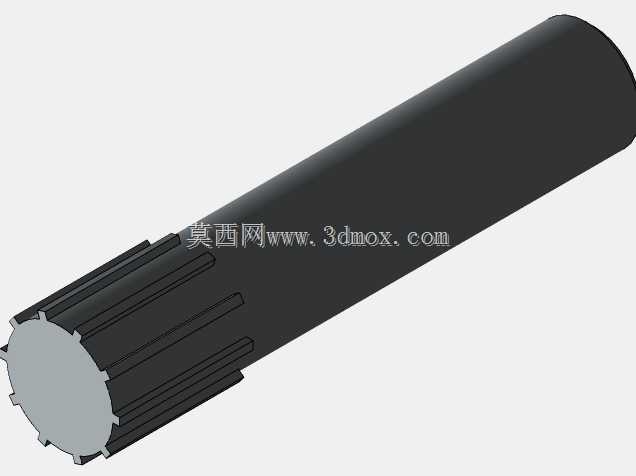

　　侧壁加厚并在轴承孔周围形成局部凸台，既保证镗孔后的同轴精度，也能承受齿轮啮合产生的分力。安装边界主要取决于输入轴、输出轴的中心高和两轴外伸长度，设计时需要预留联轴器或带轮的装拆空间，同时箱体底部应留出地脚支承面，便于整机固定在机架或设备底座上。齿轮参数搭配遵循高速级小齿轮带大齿轮、低速级再次扩扭的原则，齿宽方向保持足够接触长度，轴肩、套筒和端盖共同限制齿轮与轴承的轴向位置。高速轴直径相对较小，低速轴因传递扭矩更大而加粗，轴端加工有键连接结构，可与外部轮件可靠传扭。箱体内腔避开齿轮旋转扫掠范围，侧壁与齿顶之间保留安全间隙，既防止运转干涉，也为润滑油流动和铁屑沉降留出空间。建模时需重点控制轴孔中心距、齿轮分度圆相切关系、

　　齿宽对齐以及轴承位台阶尺寸，任何中心距偏差都会直接影响侧隙和啮合噪声。剖视表达能够直观检查齿轮啮合位置、轴系层次、箱体包容关系和润滑空间，适合在方案评审中验证传动链布局。实际选型中，还需结合输入转速、传动比、输出扭矩和连续工作制校核齿面接触强度与齿根弯曲强度，并确认轴伸方向、中心高、地脚孔距与下游设备一致。
