立式枕式带座滚动轴承支撑结构

　　这套立式枕式带座轴承结构，面向中小型旋转轴系的径向支撑场景，常见于轻工输送线、小型风机、农用传动装置、教学实验台以及紧凑型动力单元中。它把轴承外圈定位、座体承载、地脚安装和轴系对中功能整合在一个组件里，减少了单独设计轴承孔、端盖和润滑容纳结构的工作量。

　　从实际用途看，该类部件主要承担旋转轴的径向载荷，并可承受一定程度的轴向限位作用。轴穿入内孔后，内圈随轴转动，滚动体在滚道间循环承载，外圈由拱形座体约束。座体两侧伸出的安装脚提供稳定支撑面，螺栓穿过长圆形安装孔后将整个组件固定在机架、底板或焊接支架上。相比嵌入式轴承孔，枕式座体对安装基面的加工要求更低，也更便于在装配现场调整轴系位置。

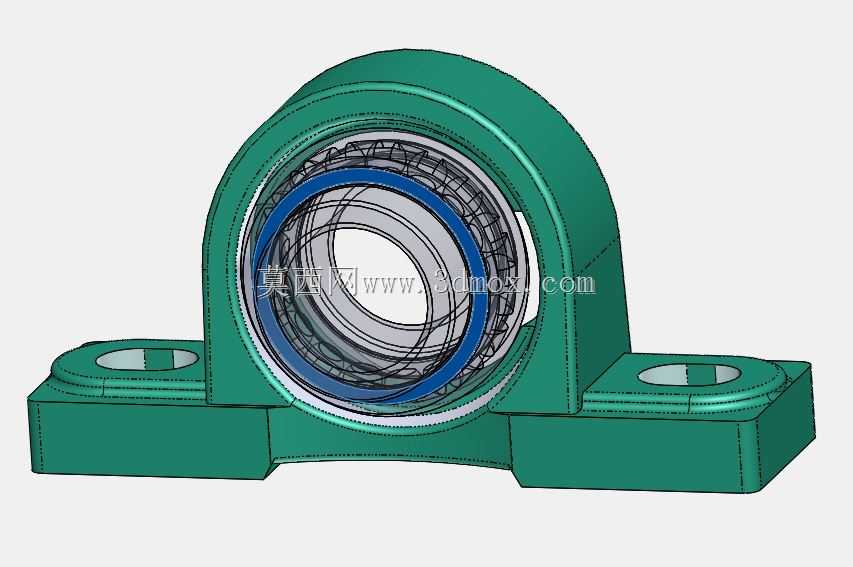

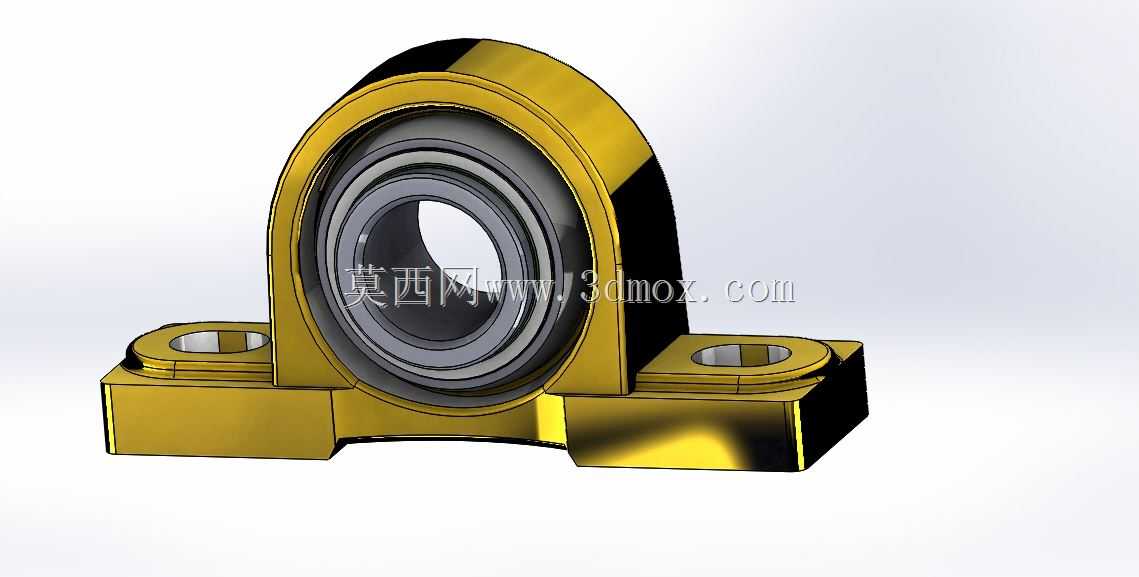

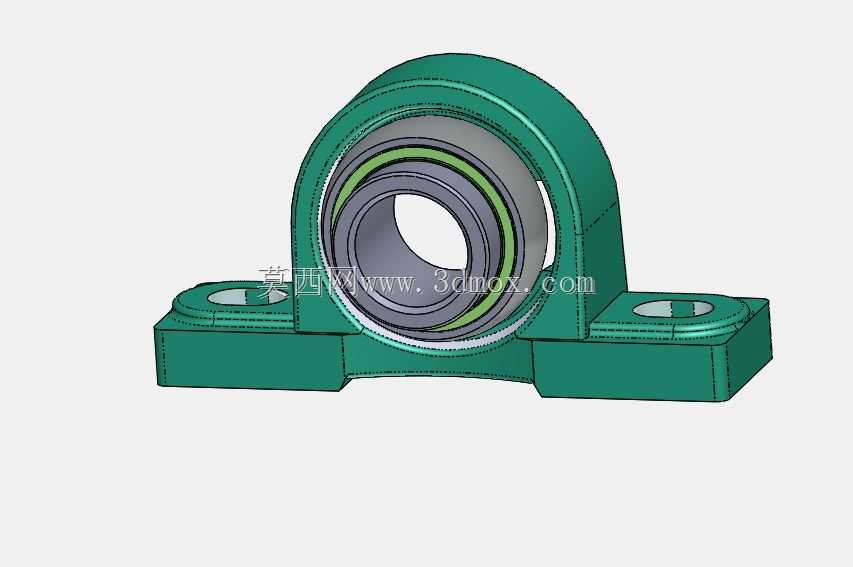

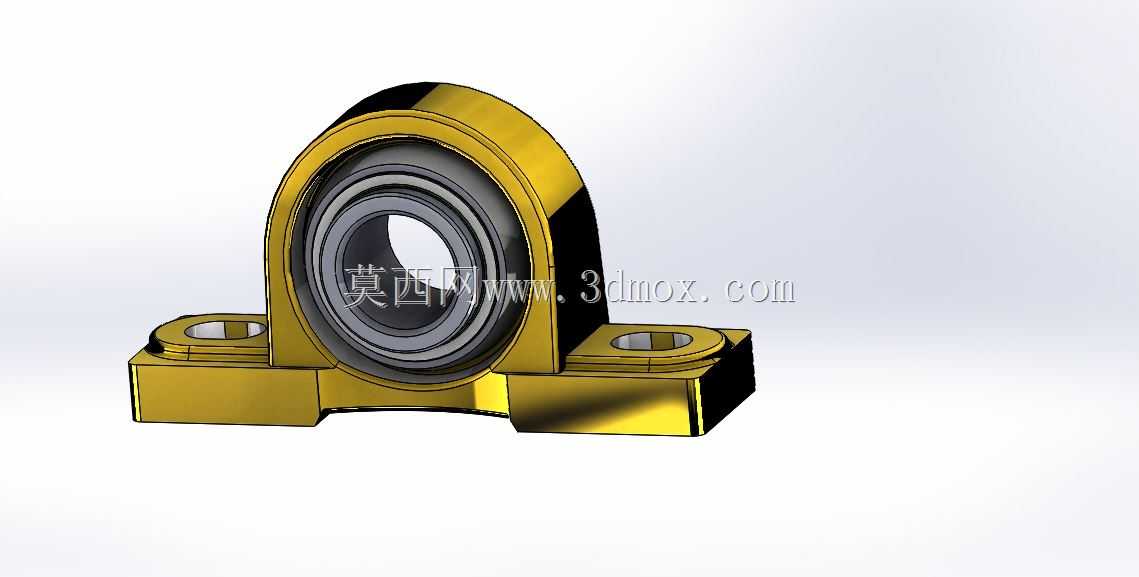

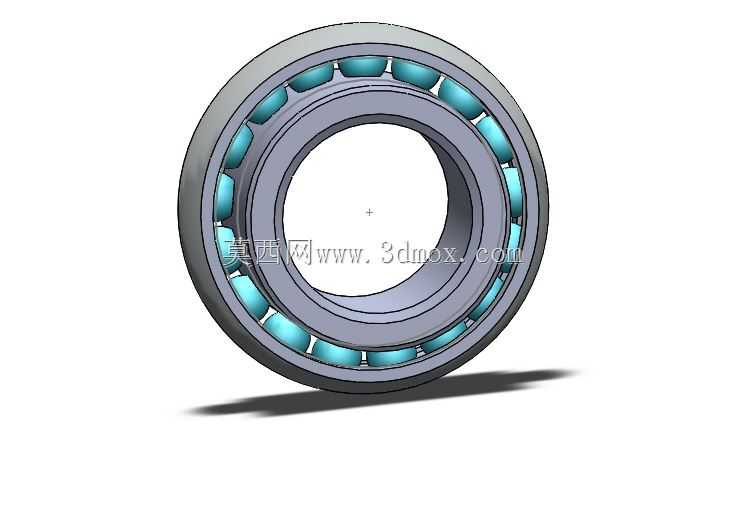

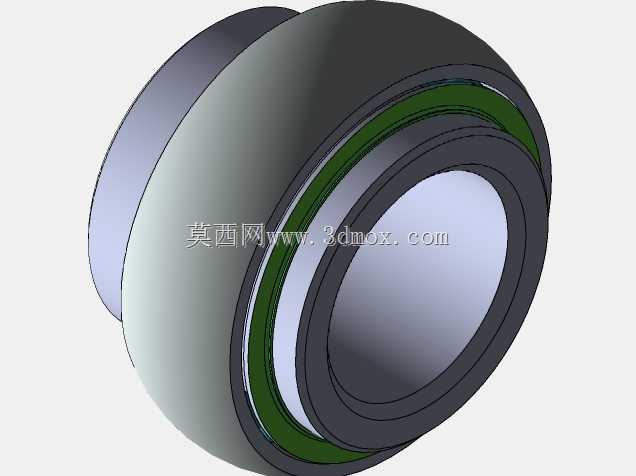

　　结构上，模型清晰表达了轴承与座体的配合关系。中部为多层环形轮廓，能够看到内圈、滚动体区域、外圈以及座孔包覆形态；上部呈半包围拱形，既为轴承外圈提供周向定位，也保留了装配和维护时的识别边界。底部为分体式地脚布局，两个带孔凸台向两侧展开，孔位方向与承载方向匹配，拧紧后可抑制座体在载荷作用下的翻转趋势。

　　设计思路的重点在于“承载路径短、安装边界明确”。轴承受力后，载荷经外圈传递到座孔，再沿拱形侧壁向下扩散至底板和地脚螺栓，最终进入设备机架。座体侧壁在轴承孔附近形成较高的支撑区域，可降低孔口变形；底部凸台与安装面接触，使主要压紧力集中在孔位周围。对于经常需要拆装的传动设备，这种结构还能让维修人员直接观察轴承位置，不必拆解复杂箱体。

　　外形尺寸方面，整体宽度由两侧地脚外缘决定，长度方向以两个安装孔的中心距为关键边界，高度则由轴承中心高控制。轴承中心高是选型时最敏感的参数之一，它直接决定轴中心线相对安装基面的高度；若与联轴器、带轮或链轮中心不匹配，会造成附加弯矩。地脚孔采用长圆形式，有利于在小范围内补偿机架孔位误差，但装配时仍应先完成轴系对中，再交替拧紧螺栓，避免单侧受力使座体产生偏置。

　　建模时需要特别注意配合层次。轴承外圈与座孔之间应体现定位关系，内圈孔与轴径形成旋转配合；滚动体不必在工程装配中承担独立约束，但在可视化模型中应保持圆周分布和滚道贴合。座体底部安装面要设定为基准面，轴承孔中心线应与底面平行，并与两个地脚孔的对称面保持一致。若用于后续出图，还应补充中心高、孔距、螺栓孔径、轴孔直径、座体总宽和总高等关键尺寸。

　　在安装边界上，周边需要预留螺栓操作空间，尤其是地脚外侧应能放入扳手或套筒；轴承轴向两端也要留出轴伸、挡圈、锁紧螺母或带轮安装位置。若设备运行中存在冲击载荷，应适当增加底板厚度或提高螺栓等级，而不是仅依赖座体外观强度。对于粉尘、水汽较多的环境，可在轴承两侧增加密封结构，并在座体或轴承允许位置考虑润滑补充路径。

　　该模型适合用于轴系布置校核、支撑件选型演示、机架安装孔规划以及机械结构教学。它的价值不在于复杂曲面，而在于把常见支撑部件的装配关系、受力传递和安装约束表达得直观清楚，便于工程师在设计早期判断轴高、孔距、维护空间和承载方式是否匹配整机布局。
