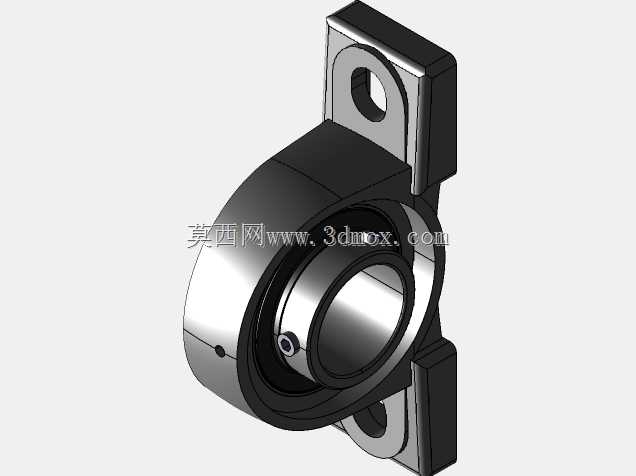

UCP210立式带座外球面轴承单元

　　这套UCP210立式带座外球面轴承单元，是散料输送、小型传动线、风机配套以及轻工辅机里非常常见的回转支撑部件，建模时把铸造立式座、外球面球轴承内圈、顶丝锁紧结构、两侧安装耳板、注油与密封相关细节都做了完整还原，不是只拉一个外形块的示意模型。做这类件的三维数模，最先要卡住的不是轴承本身的内径，而是整套单元装进机架之后的边界：立式P座的两个长条形安装脚分置轴承轴线下方两侧，脚面上开的是贯通安装孔，孔中心距、座体总高、轴承中心到底面的中心高是选型时最容易出错的三个尺寸——中心高直接决定传动轴的布设高度，两安装孔的跨距决定机架上焊接支撑垫板或者钻孔的位置，座体沿轴向的总宽则要留够锁紧、拆装以及后期加注润滑脂的操作空间，不能把机架侧板贴得太死。

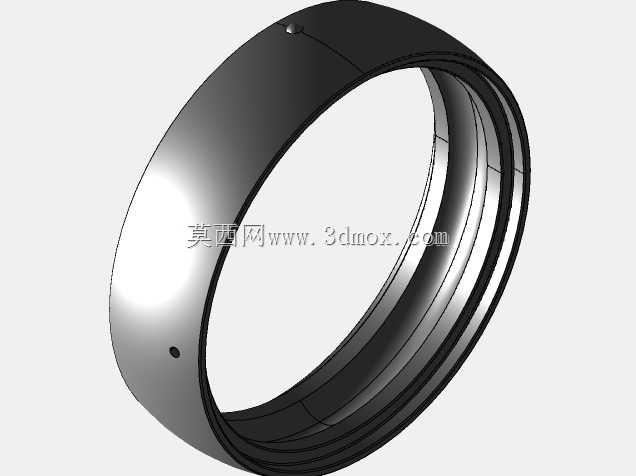

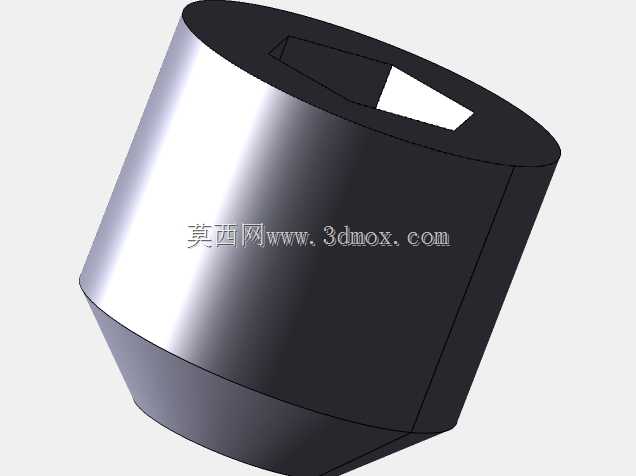

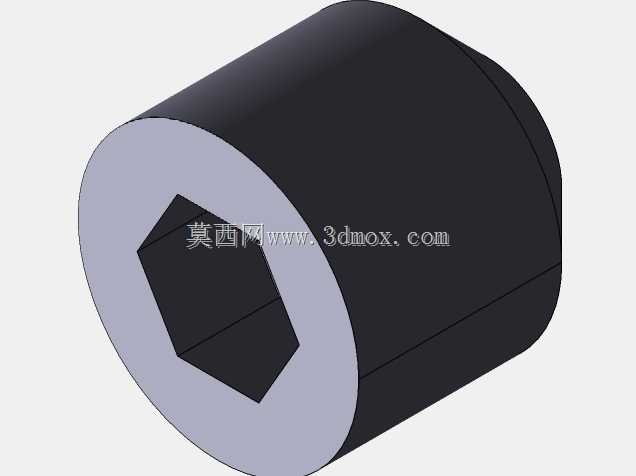

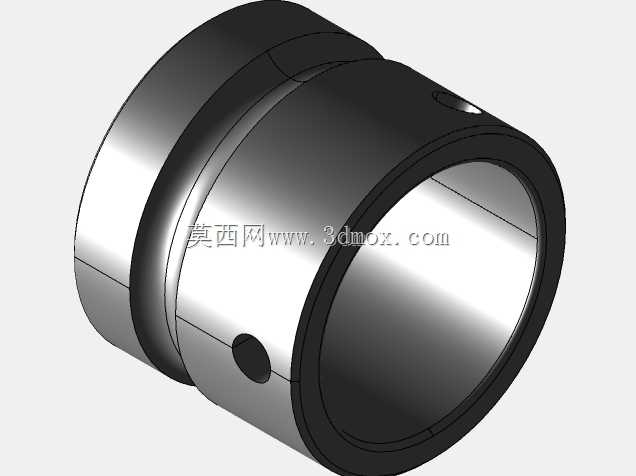

　　从实际使用场景看，这种带座单元最讨现场维护人员喜欢的点，就是自带调心容错能力。外球面轴承的外圈外径是球面，和铸造座的内球面腔配合，传动轴穿入内圈之后，即便焊接机架存在轻微焊接变形、两根支撑座的安装面有小角度平行度误差，或者长轴运行受热后出现微量挠曲，轴承外圈都能在座腔里小幅摆动自适应，不会像刚性正装的深沟球轴承那样，因为轴系不对中直接憋住滚动体、急剧发热烧毁。内圈上伸出的两个紧定螺钉是这套件的锁紧核心：轴穿入内孔后，将两颗顶丝对准轴上的对应凹位或者直接顶紧轴面，拧紧之后就能实现内圈和转轴的周向、轴向固定，传递不大的径向载荷兼少量轴向载荷，在皮带输送机的从动辊、小型斗提机滚筒轴、农用传动装置、纺织风机主轴这类载荷平稳、转速中等的工况里用量极大。

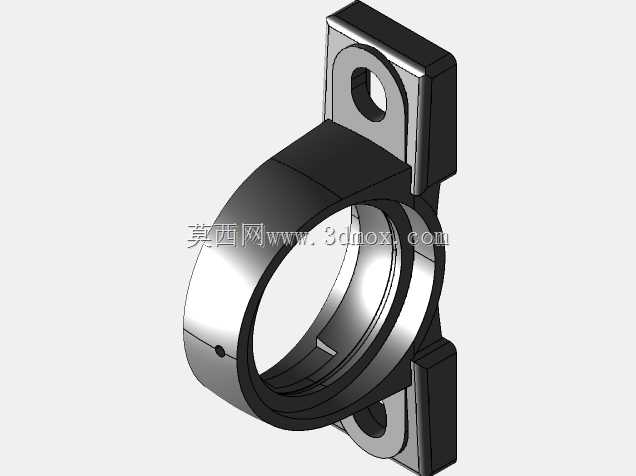

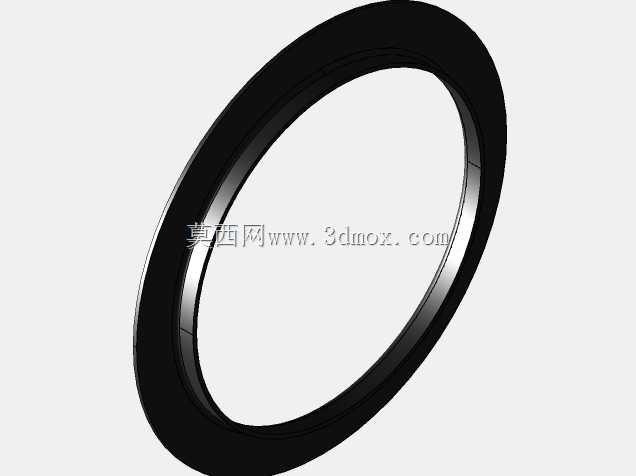

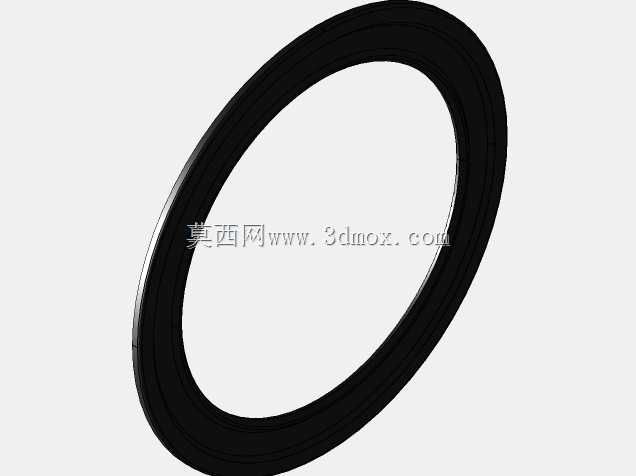

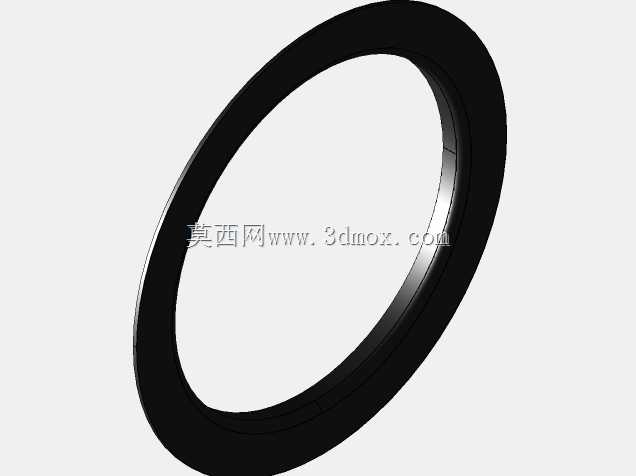

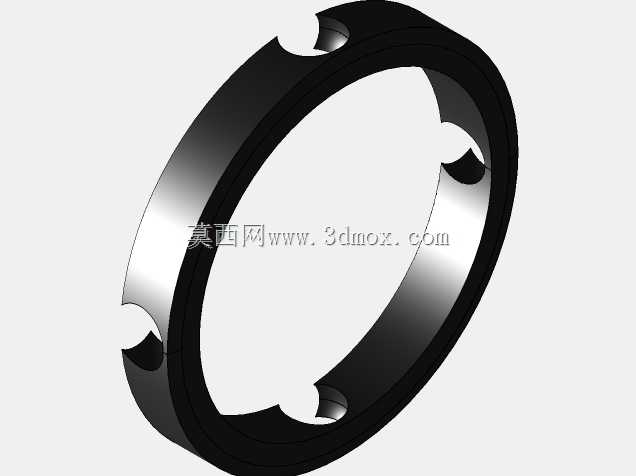

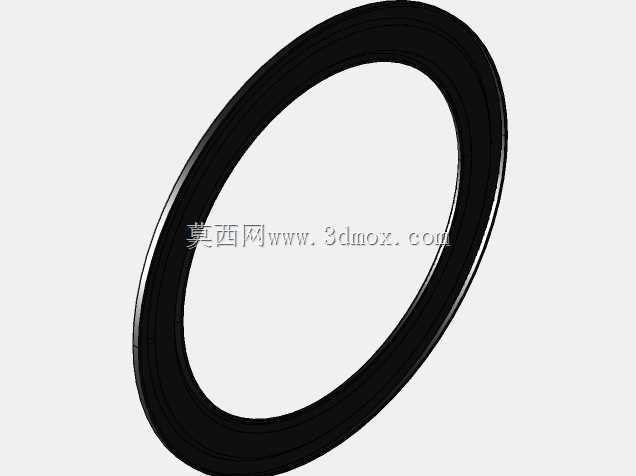

　　建模的结构拆分思路也完全贴合实际装配逻辑：先做灰铸铁材质的立式轴承座本体，座体中间是容纳外球面外圈的球形腔体，下方延伸出的两支安装脚做了加厚的铸造圆角过渡，避免应力集中在脚和座身的衔接处——实际铸件这里就是断裂高发区，圆角不能省；之后装入外球面轴承组件，内圈两端面比外圈略宽、伸出座体两侧，内圈圆柱面上加工出两个径向螺纹孔用来装顶丝，轴承两侧自带的冲压防尘密封盖要和内圈的密封槽位配合，挡住车间里的粉尘、输送带洒落的粉料；座体顶部预留的注油嘴位置也做了对应结构，运行一段时间后可以通过油嘴向轴承内部补充锂基脂，不用拆座就能完成维护。

　　选型配用的时候还要注意几个工程细节：UCP210对应的内孔适配公制轴径，安装脚的螺栓孔要配对应规格的地脚螺栓，垫板建议焊接在机架方管或者型钢支撑面上，安装面必须铣平或者打磨去除焊渣，保证座底面完全贴合，不能悬空单点紧固；轴的插入端要做倒角，穿轴时不要硬砸轴承内圈，避免把密封盖敲变形；两颗紧定螺钉要交替分次拧紧，不要单颗一次锁死，防止内圈偏斜导致轴的同轴度超差。这类单元的载荷特性以径向承载为主，若工况存在较大的持续轴向推力，就不能单独靠这两个顶丝承受轴向力，需要额外加轴肩或者轴用挡圈做轴向定位。数模里把座体的拔模斜度、铸造壁厚的均匀过渡、安装孔的沉台间隙都按实际铸件形态做了还原，导入装配体之后可以直接用来做机架开孔定位、轴系长度校核、周边护罩的干涉检查，不用再二次补画安装边界。
