齿轮联动双指夹持机械爪结构

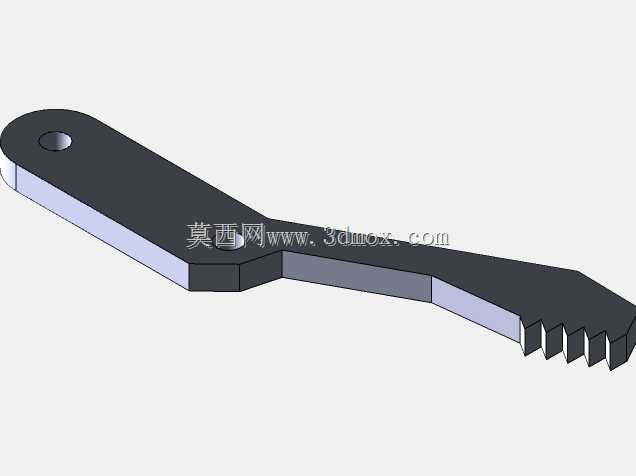

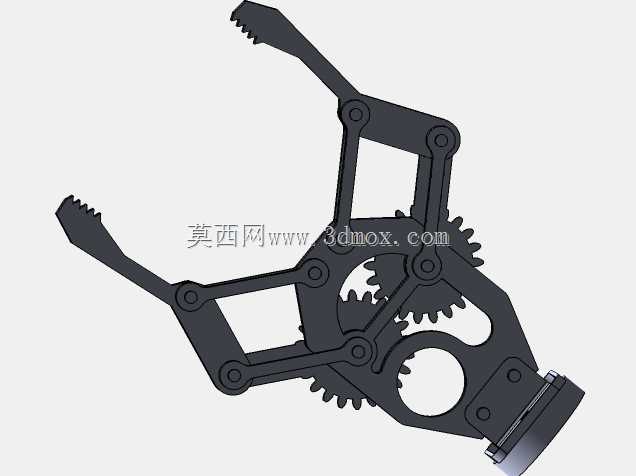

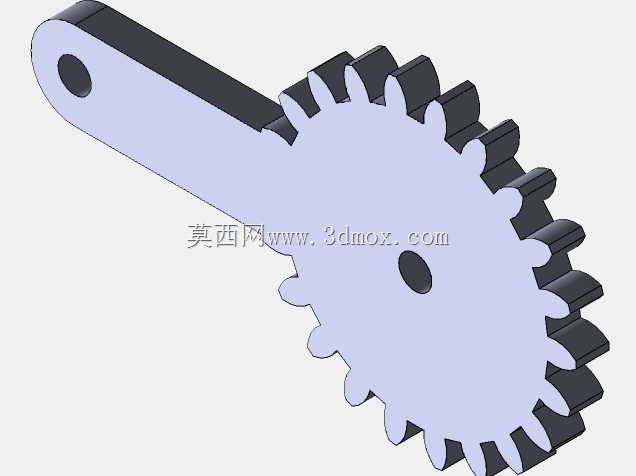

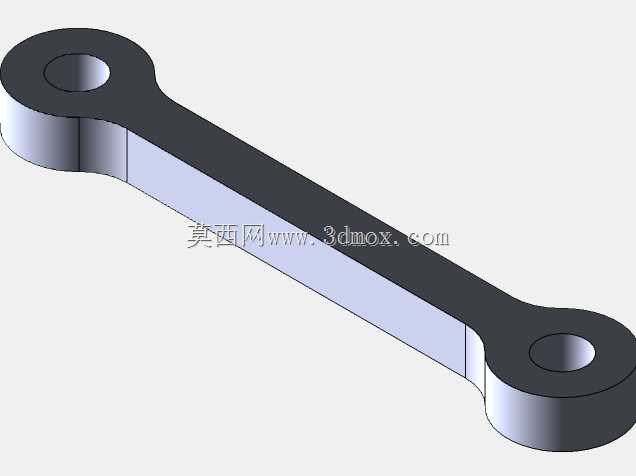

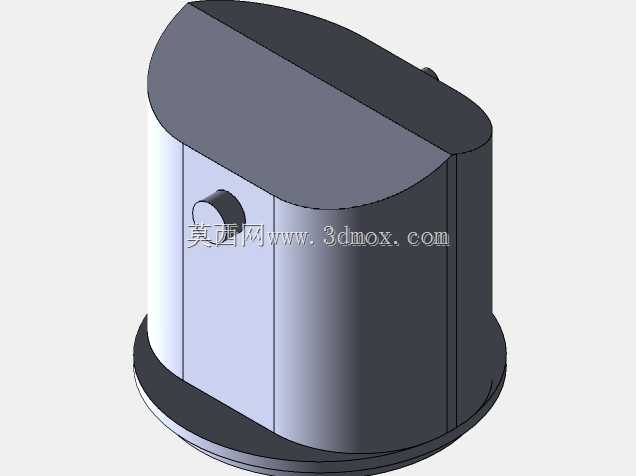

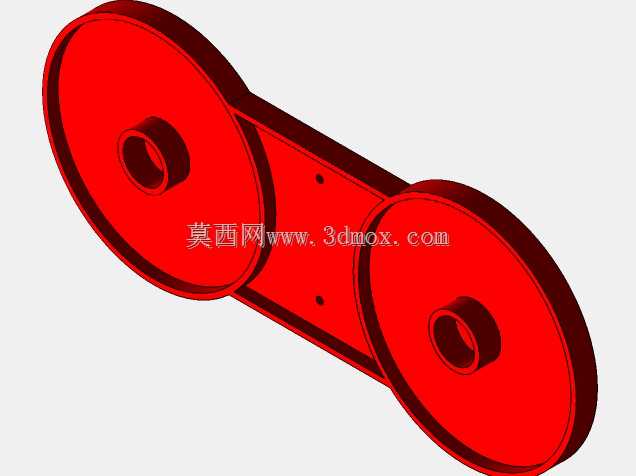

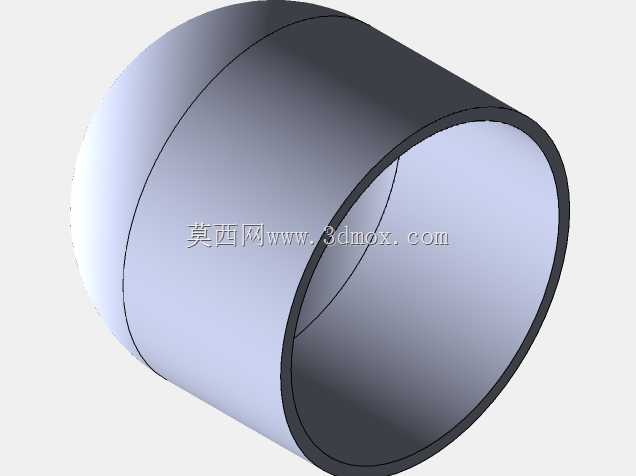

　　该夹持机构采用双指对称开合形式，核心传动由两组相互啮合的扇形齿轮与多组平面连杆构成，动力输入端位于机构下部的圆形安装位，可直接与舵机输出盘、小型减速电机轴或旋转执行器连接。输入端旋转时，啮合齿轮带动左右两侧连杆同步运动，使两根夹指绕各自铰接点等角度张开或闭合，两侧运动轨迹完全对称，夹持中心不会因开合动作发生偏移，这一点在抓取规则柱状、块状工件时尤为重要。夹指末端设计成带锯齿纹理的夹持面，齿形沿指端内侧分布，接触橡胶、塑料、薄壁件或表面略带弧度的零件时，可增加切向摩擦阻力，减少工件在快速搬运过程中的滑脱。连杆与齿轮均采用薄板叠加式平面布局，所有铰接点通过销轴或螺钉形成回转副，结构层次清晰，便于在样机阶段使用激光切割板材、

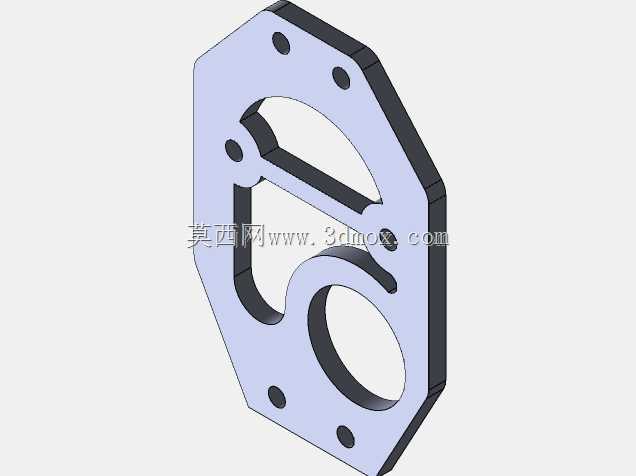

　　3D打印件或数控铣削件快速验证。从机构布置看，齿轮副主要承担左右运动的同步约束，连杆则把输入端的小角度转动放大为夹指末端较大的开合行程；这种组合相比单纯齿轮摆动夹爪，能够在有限机身宽度内获得更长的指端轨迹，也方便通过调整连杆孔位改变夹持力臂。实际应用中，这类夹爪可安装在小型桌面机械臂、教学机器人、循环搬运工位或轻型分拣设备末端，用于夹取样件、料盒、管料、教学道具以及形状规则的轻工产品。若配合橡胶套或硅胶垫，也能处理表面易划伤的工件；若更换为金属指面，则可承担较硬工件的定位与转移。设计时需要重点控制铰接孔的同轴度和侧板间距，侧板过紧会造成连杆转动卡滞，过松则会产生夹指侧向晃动；齿轮啮合处应保留合理侧隙，避免加工误差导致死点。

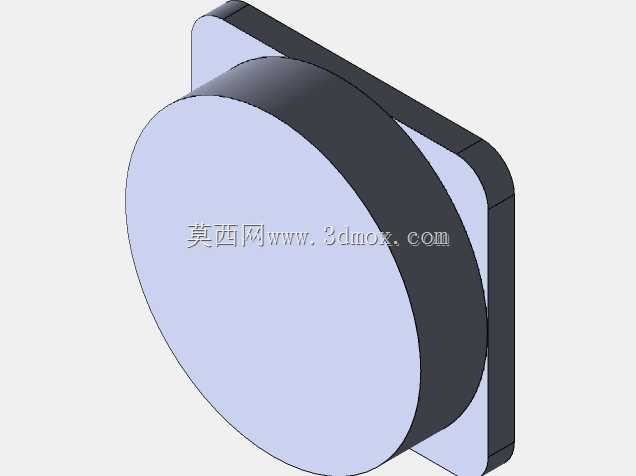

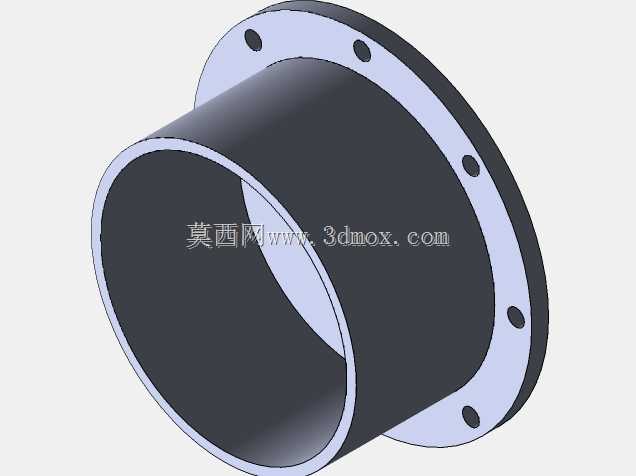

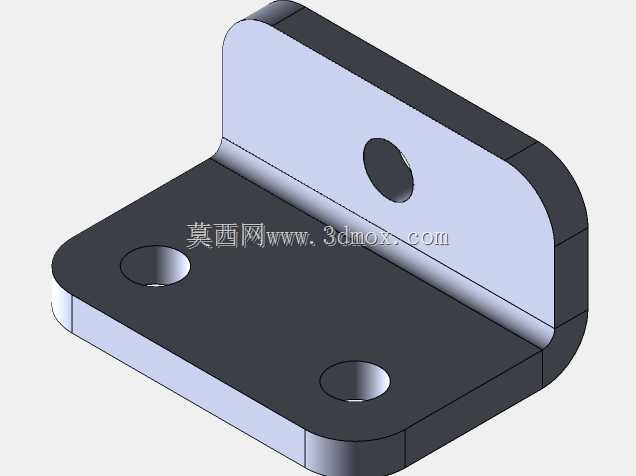

　　输入端圆形连接区预留了螺钉固定孔，适合标准舵机盘周向安装，下部矩形凸台可作为与机械臂法兰连接的过渡面。整机外轮廓在闭合状态下较为紧凑，张开后夹指向两侧展开，因此在规划设备干涉空间时，不能只核算闭合宽度，还应留出夹指末端扫掠区域。夹指根部的多级连杆形成近似平行的传力路径，闭合后能够保持指端较好的握持姿态；在抓取不同尺寸物体时，可通过控制输入转角限制开合量，也可在指端增加可调垫块来适配更小直径的工件。该结构不依赖复杂导轨，主要零件均为平面件，加工成本低、维护点集中在销轴位置，适合教育实训、轻型自动化和机器人末端执行器开发。建模时需把每个回转副的配合关系、齿轮节圆相切位置和连杆运动极限单独核查，尤其要验证最大张开角时连杆是否接近拉直，

　　以及闭合夹紧时齿轮齿形是否仍有足够啮合长度。对于需要反馈夹持状态的场景，可在输入端加入角度传感器或在舵机上利用电流变化判断夹紧程度；对于高节拍工位，则应控制夹指自身重量，以降低末端转动惯量。整体方案兼顾同步性、加工便利性和夹持适应性，是一种典型的平面连杆齿轮复合夹持末端结构。
