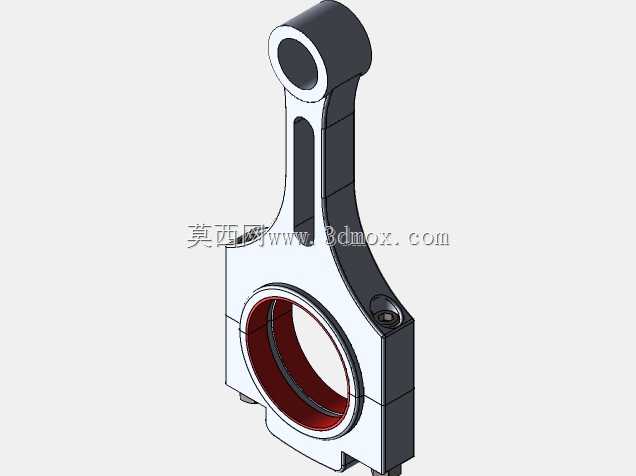

内燃机连杆总成精密结构三维数模

　　该三维数模完整还原了内燃机核心传动部件连杆的全部结构细节，覆盖杆身、小头衬套孔、大头剖分结合面、连杆螺栓安装位、轴瓦限位槽、大头盖定位结构等全部工程特征，可直接用于曲柄连杆机构运动仿真、结构强度校核、装配干涉检查以及加工工艺方案编制工作。

　　从实际装机场景来看，这类连杆广泛适配小排量高速汽油机、小型通用动力柴油机以及摩托车发动机的动力传递路径，工作过程中需要将活塞承受的燃气爆发压力通过活塞销传递至杆身，再驱动曲轴曲柄销将活塞的往复直线运动转化为曲轴的旋转扭矩输出，整机运行中连杆长期承受交变拉压载荷、高速往复惯性力以及曲柄销转动带来的横向冲击，工况载荷复杂度远高于普通静态承力结构件。

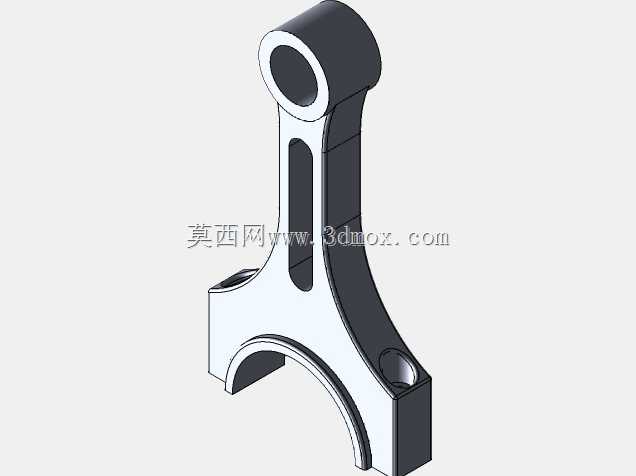

　　结构设计层面，数模中小头端采用整圆通孔结构，预留了衬套压装的配合边界，孔位轴线与大头孔轴线严格保持平行，中心距尺寸直接决定发动机的冲程参数，建模时两孔的平行度公差、中心距尺寸链都按照内燃机装机的实际精度要求做了特征约束。杆身采用工字形截面构型，在保证纵向抗弯、抗扭截面模量的前提下尽可能去除非承力区域的材料，既降低连杆自身的往复运动质量，减小高速运转时的惯性载荷，又能避免多余材料带来的成本浪费，工字形截面的过渡圆角全部做了顺滑处理，从根源上降低应力集中带来的疲劳断裂风险。

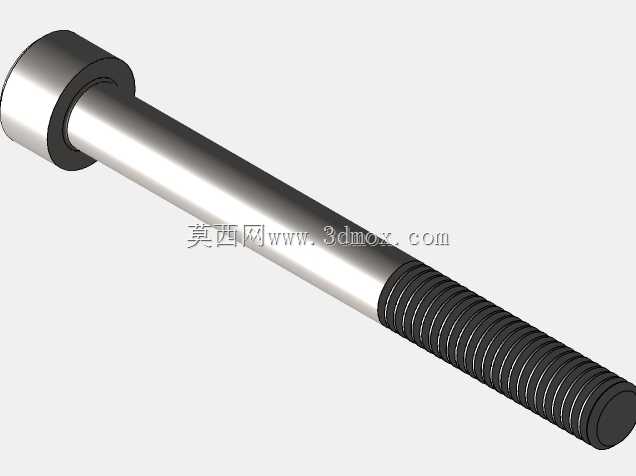

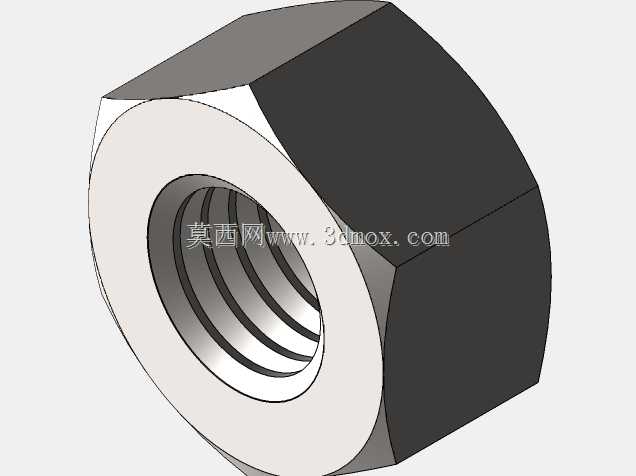

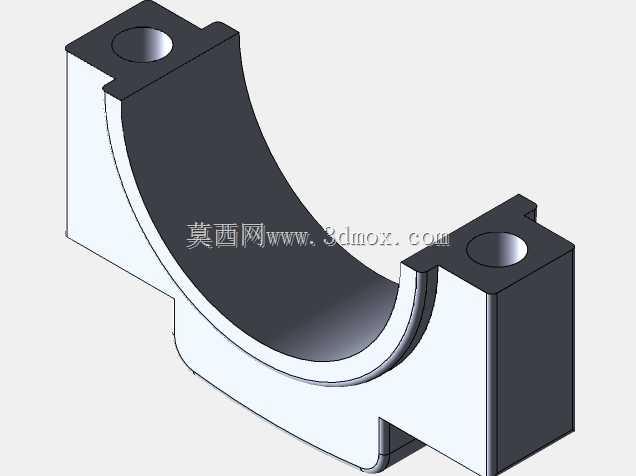

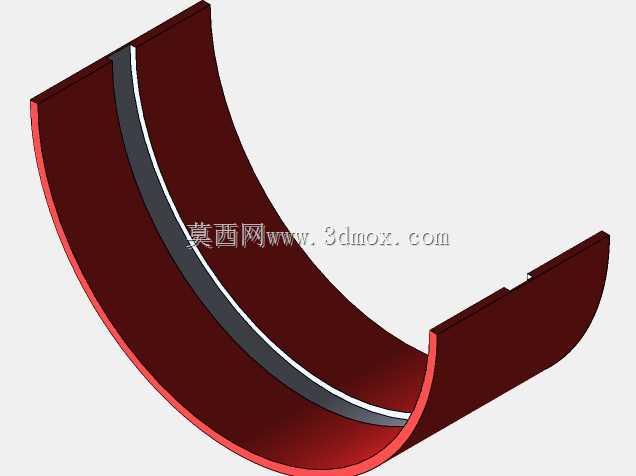

　　大头端采用斜剖分式结构，剖分面设计为锯齿形定位啮合面，装配时连杆盖与杆身通过锯齿结构实现周向精准定位，完全承受做功冲程中轴瓦传递的横向剪切力，避免连杆螺栓受剪失效；两个螺栓安装孔预留了螺栓头部沉台与螺母贴合面，孔位位置度严格对齐，保证螺栓装配后预紧力均匀分布。大头内孔预留了轴瓦安装的台阶与限位槽，轴瓦压装后不会随曲柄销转动发生周向窜动，数模中大头内孔表面、小头衬套孔的配合尺寸都按照滑动轴承的配合公差逻辑做了预留，装配后可以形成稳定的润滑油膜。

　　安装边界方面，小头孔内径适配对应规格的活塞销，装配后活塞销可在孔内随活塞摆动小幅转动；大头孔合拢后的内径匹配对应曲轴的曲柄销直径，连杆盖装配完成后大头孔的圆度、圆柱度都需要满足精加工要求，轴瓦装入后内孔与曲柄销保留规定的配合间隙，保证压力润滑油可以持续进入摩擦面。连杆整体轴向厚度需要严格控制，装机后两侧与曲轴曲柄臂、活塞内腔之间预留足够的侧向间隙，避免曲轴运转过程中出现运动干涉。

　　数模中还还原了杆身表面的润滑油道预留结构特征，部分工况下压力润滑油可以通过杆身内部油道从大头轴瓦位置输送至小头衬套摩擦面，为活塞销与衬套的铰接位置提供持续润滑，降低高速摆动下的磨损速率。所有棱边的倒角、铸造拔模斜度都按照实际锻造毛坯的工艺要求做了特征处理，既方便后续模锻毛坯出模，也避免机加工过程中出现锐边崩裂、装配时刮伤配合零件的问题。结构校核阶段可以直接基于该数模开展有限元分析，模拟最大爆发压力工况下的杆身拉应力、大头孔失圆变形量、螺栓预紧后的结合面压应力分布，也可以导入运动学仿真软件验证全冲程范围内连杆与曲轴、活塞、缸体之间的运动间隙，为发动机改型、连杆轻量化优化、备件测绘仿制提供完整的三维结构依据。
