棘爪式间歇锁止传动机构装配

　　这套棘爪式间歇锁止传动机构，常见于轻工输送线的工位步进限位、小型包装设备的单向止退单元、手动工装的角度锁止模块以及通讯终端测试夹具的分度卡位场景，整套结构没有复杂的电控驱动元件，依靠纯机械啮合实现转角锁定与单向步进，在粉尘、油污或者不便布置传感器的工位里，比电控分度方案容错率更高，维护时仅需检查啮合面磨损与销轴间隙，不需要额外校准信号点位。

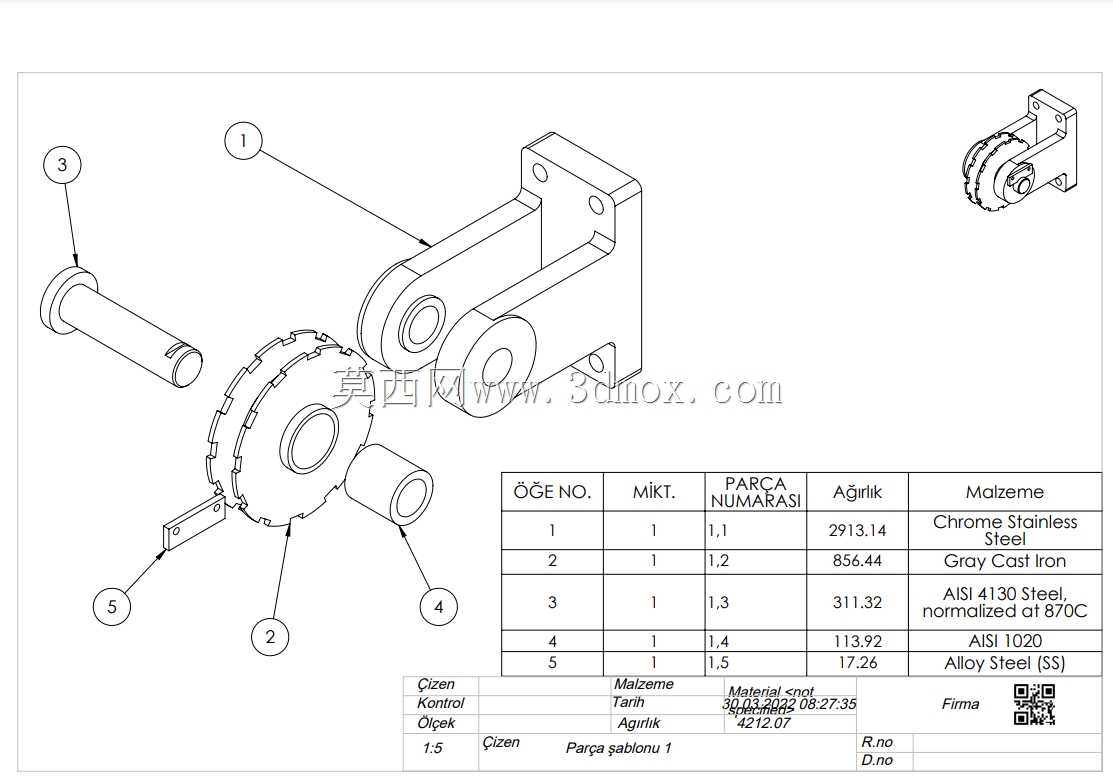

　　从实际装机逻辑来看，机构的核心承载件是一体式弯折铸钢支座，支座立面预留了两组同轴铰接孔位，同时背板开出四个沉头安装孔，装机时可以直接贴装在设备墙板或者型材立面上，安装孔的孔距在建模阶段就按照常规40系列工业铝型材的槽间距做了适配，不需要额外加工转接板；支座的悬臂段向侧方延伸，末端的铰接位用来安装摆臂驱动构件，摆臂绕铰接轴往复摆动时，会带动铰接在臂身的棘爪推送棘轮逐齿转动。

　　传动链路里的长销轴穿过支座上端的光孔，轴端做了轴向限位台阶，销轴和摆臂的配合段选用间隙配合，保证摆臂摆动时没有卡滞，销轴和支座的连接段则选用过渡配合，压装后不需要额外打顶丝就可以避免轴自身随摆臂转动。棘轮作为核心执行件，轮缘均匀加工出梯形棘齿，齿形角度经过匹配：工作面取接近径向的角度，保证棘爪推送时不会打滑脱齿，齿背做小角度斜面，回程时棘爪可以顺着斜面滑过齿顶，不会带动棘轮反转。棘轮中心的轮毂段开出通孔，用来对接输出轴，可以把棘轮的步进转角传递给下游的分度盘、送料辊或者止逆转轮。

　　止动棘爪通过小销轴铰接在支座下方的延伸耳板上，棘爪尾部预留了弹簧挂接位，装机后套上扭簧就可以让棘爪始终贴紧棘轮齿面，当摆臂带动驱动棘爪回程时，止动棘爪会立刻卡入下一个齿槽，完全锁死棘轮的反转自由度，避免输出端带载后出现回退。不同构件的材质选型在明细表里做了明确区分：棘轮这类需要承受反复冲击啮合的零件选用调质4130钢，齿面后续可以做高频淬火提升耐磨性；支座这类形状复杂、需要兼顾减震性的承载件选用灰铸铁，铸造成型后时效处理再加工孔位，成本比焊接件更低，吸震效果也更好；长销轴和铰接销选用合金结构钢，表面做渗碳处理，配合面的硬度可以满足长期往复摆动的磨损需求；衬套类配合件选用铬不锈钢，在潮湿或者有轻微腐蚀的车间环境里也不会出现锈死卡滞。

　　建模时所有配合面都保留了真实的装配间隙：铰接孔和销轴之间预留了合理的转动间隙，棘爪和棘轮齿面的啮合侧隙控制在很小的范围，既不会因为间隙过大导致步进转角出现累积误差，也不会因为零间隙在热胀后出现啮合卡死。整体机构的外轮廓边界紧凑，支座的安装背板为平面基准，所有运动构件的摆动范围都在支座轮廓的投影区间内，装机时不需要在周边预留过大的避让空间，输出轴的轴向位置和安装背板的距离固定，对接下游工位时可以直接按照模型的坐标尺寸定位，不需要二次测绘。摆臂的驱动端预留了铰接孔，可以对接气缸推杆、凸轮连杆或者手动扳杆，适配自动半自动两种驱动模式，更换不同齿数的棘轮就可以调整单次步进的转角，不用改动支座和铰接点位，模块化程度很高。
